Товар

Характеристика

Описание

Входные и выходные характеристики

Входное напряжение

1PH 220VAC ± 15%, 3PH 380VAC ± 15%

Входная частота

50 ~ 60 Гц ± 5%

Выходное напряжение

0 ~ Номинальное входное напряжение

Выходная частота

0 ~ 600 Гц, блок 0,01 Гц

Возможность перегрузки

150% 1 мин; 180% 10 с; 200% 1 с

Функция управления

Тип двигателя

Индукционный двигатель

Шаблон управления

V/F контроль, контроль скорости (SVC)

Диапазон скорости

1:100 (V/F)
1:200 (SVC)

Точность скорости

± 0.5% (в/Ф)
± 0.2% (SVC)

Пульсация скорости

± 0.5% (в/Ф)
± 0.3% (SVC)

Начальный крутящий момент

0,5 Гц 150% (V/F)
0,25 Гц 150% (SVC)

Основные функции

Частота запуска

0,00 ~ 10,00 Гц

Accel/Decel time

0,1 ~ 65000,0 s

Несущая частота

0,5 кГц ~ 16,0 кГц

Режимы частотной команды

Клавиатура вверх/вниз; Цифровая настройка; Аналоговая Настройка: AI1/AI2/AI3; Многоступенчатая настройка; PID настройка; Modbus настройка;

Методы запуска

Запуск от начальной частоты; Торможение при впрыске постоянного тока; Запуск полета.

Стоп-методы

Ramp to stop; Coast to stop; DC инжекционное торможение на ramp stop.

Возможность динамического тормоза

Тормозное устройство срабатывающее напряжение: 650 ~ 750 В

Возможность торможения постоянного тока

Частота начала торможения постоянного тока: 0,00 Гц ~ 600,00 Гц; Постоянный ток торможения: 0,0 ~ 100.0%; Время торможения постоянного тока: 0,0 s ~ 100,0 s

Автоматическая регулировка напряжения

Когда напряжение сети изменяется, оно может автоматически поддерживать постоянное выходное напряжение

Мгновенная понижающая частота

Когда напряжение сети ниже напряжения, частота будет уменьшена мгновенно для поддержания напряжения шины

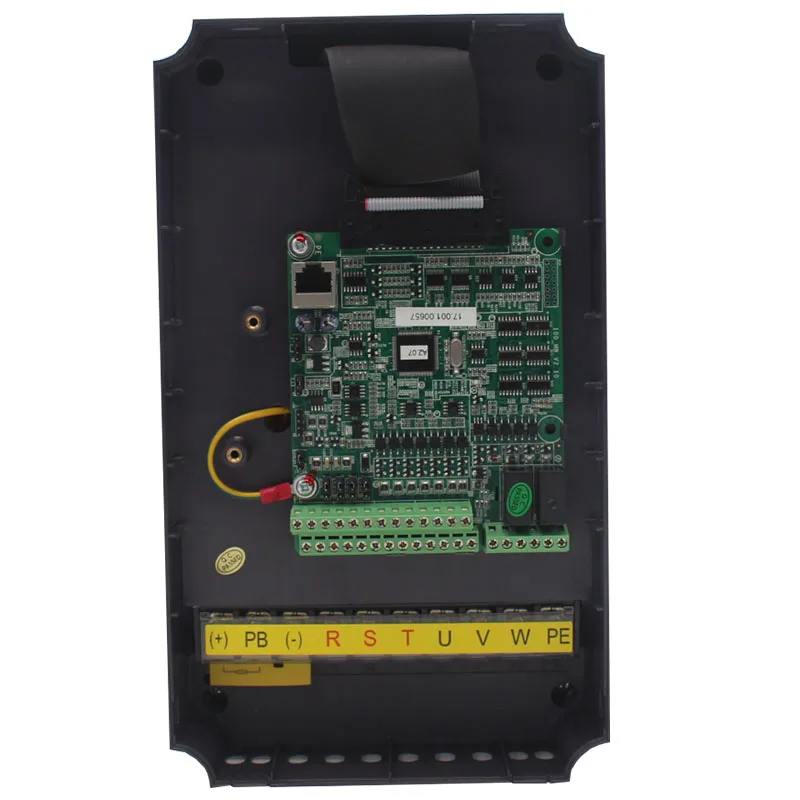

Клеммы управления

Входные клеммы

Восемь цифровых входных терминалов, один из них используется для импульсного ввода. Два аналоговых входа. Один из них только напряжение, а другой-Программируемый ток/напряжение.

Выходные клеммы

Один Высокоскоростной импульсный выход (0 кГц ~ 50 кГц квадратный волновой выход) и два аналоговых выхода (напряжение/ток программируемый), может выводить сигналы, такие как частота команд, выходная частота и т. Д. Один цифровой выход; Два релейных выхода.

Интерфейс связи

RS485 связь

Поддержка интерфейса связи RS485 и RTU Modbus.

Защита от неисправностей

Перегрузка по току; Перенапряжение; Низкое напряжение шины; Перегрузка двигателя; Перегрузка инвертора; Потеря входной фазы; Потеря выходной фазы; Перегрев выпрямителя; Перегрев IGBT; Внешняя неисправность; Ошибка связи; Ошибка измерения тока; неисправность EEPROM; PID отзывы о отключении; Заводской набор времени прибытия; И т. Д.

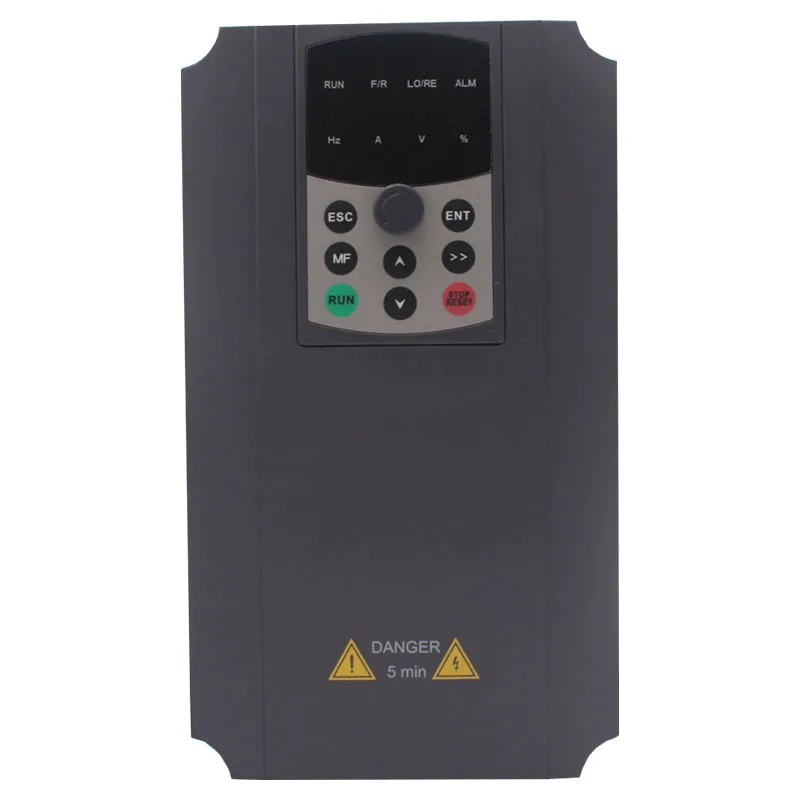

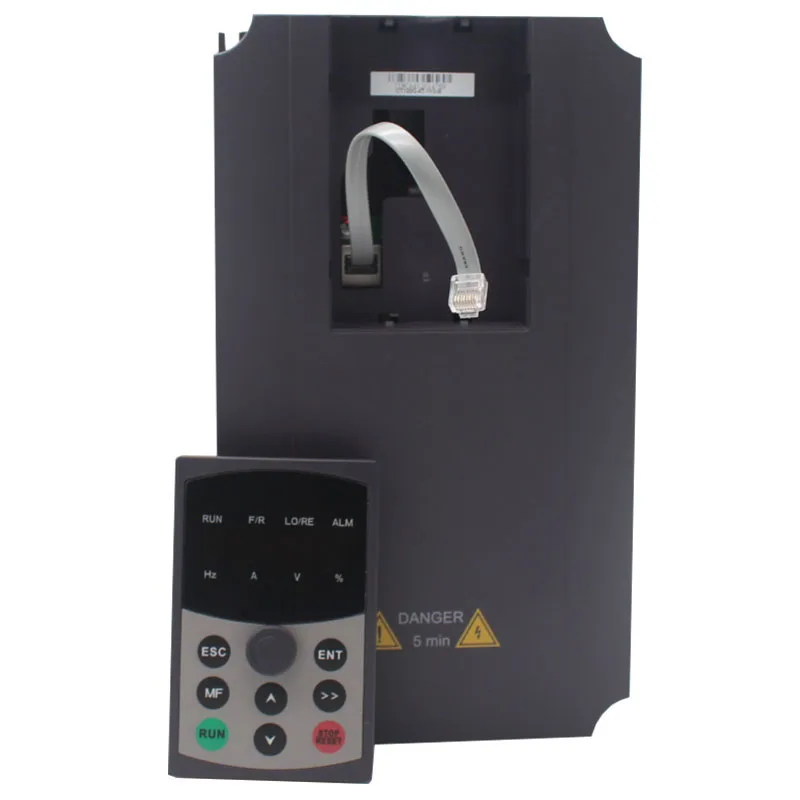

Дисплей клавиатуры

Светодиодный дисплей

Светодиодный индикатор подсветки цифровой трубки отображает соответствующую информацию о инверторе.

Прочее

Поле

В помещении, без прямых солнечных лучей, без пыли, коррозионных газов, легковоспламеняющихся газов, масляного тумана, водяного пара, капли воды, соли и т. д.

Температура

-10 ~ + 40 ℃, 40 ~ 50 ℃: Номинальная Выходная сила тока снижается на 1% для каждого 1 ℃

Влажность

5% ~ 95%, без конденсации.

Высота

0 ~ 2000m: de-rate 1% на каждые 100m, когда выше 1000 метров.

Вибрация

Меньше, чем 5,9\ Текст {m}/текст {s}^ 2$\text{М}$$/$$\text{S}$2.

Температура хранения

-40 ~ + 70 ℃

Модель

Мощность
КВт

Входной ток
A

Выходной ток
A

Применимый двигатель
КВт

1PH 220Vac 50/60Hz

CT100G-0.7G-2S-B

0,75

8,2

4,5

0,75

CT100G-1.5G-2S-B

1,5

14,0

7,0

1,5

CT100G-2.2G-2S-B

2,2

23,0

9,6

2,2

3PH 380Vac 50/60Hz

CT100G-0.7G-4T-B

0,75

3,4

2,5

0,75

CT100G-1.5G-4T-B

1,5

5,0

3,7

1,5

CT100G-2.2G-4T-B

2,2

5,8

5,3

2,2

CT100G-4.0G-4T-B

4,0

12,0

9,5

4,0

CT100G-5.5G-4T-B

5,5

18,5

14,0

5,5

CT100G-7.5G-4T-B

7,5

22,5

18,5

7,5

CT100G-11G-4T-B

11

30,0

25,0

11

CT100G-15G-4T-B

15

39,0

32,0

15

CT100G-18.5G-4T-B

18,5

45,0

38,0

18,5

CT100G-22G-4T-B

22

54,0

45,0

22

CT100G-30G-4T-B

30

68,0

60,0

30

CT100G-37G-4T

37

84,0

75,0

37

CT100G-45G-4T

45

98,0

92,0

45

CT100G-55G-4T

55

123,0

115,0

55

CT100G-75G-4T

75

157,0

150,0

75

CT100G-90G-4T

90

188,0

180,0

90

CT100G-110G-4T

110

221,0

215,0

110

Модель

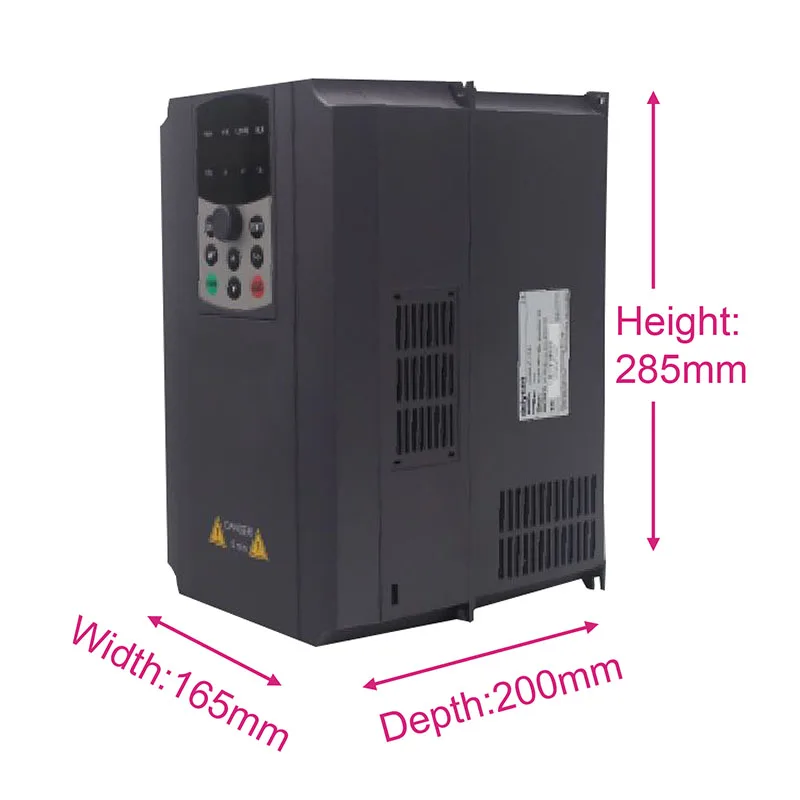

Внешние размеры и монтажные отверстия
(Мм)

Диаметр
(Мм)

Вес (кг)

Форма

CT100G-0.7G-2S-B

126

186

155

115

175

-

5

1,6

C0

CT100G-1.5G-2S-B

CT100G-2.2G-2S-B

CT100G-0.7G-4T-B

CT100G-1.5G-4T-B

CT100G-2.2G-4T-B

CT100G-4.0G-4T-B

CT100G-5.5G-4T-B

CT100G-7.5G-4T-B

140

230

172

128

218

-

5,5

3,5

C1

CT100G-11G-4T-B

165

285

200

153

273

-

5,5

5,2

C2

CT100G-15G-4T-B

CT100G-18.5G-4T-B

214

402

205

184

360

385

7

11,5

C3

CT100G-22G-4T-B

CT100G-30G-4T-B

CT100G-37G-4T

250

442

230

220

405

425

7

19

C4

CT100G-45G-4T

CT100G-55G-4T

299

602

276

240

540

580

9

30

C5

CT100G-75G-4T

CT100G-90G-4T

CT100G-110G-4T
