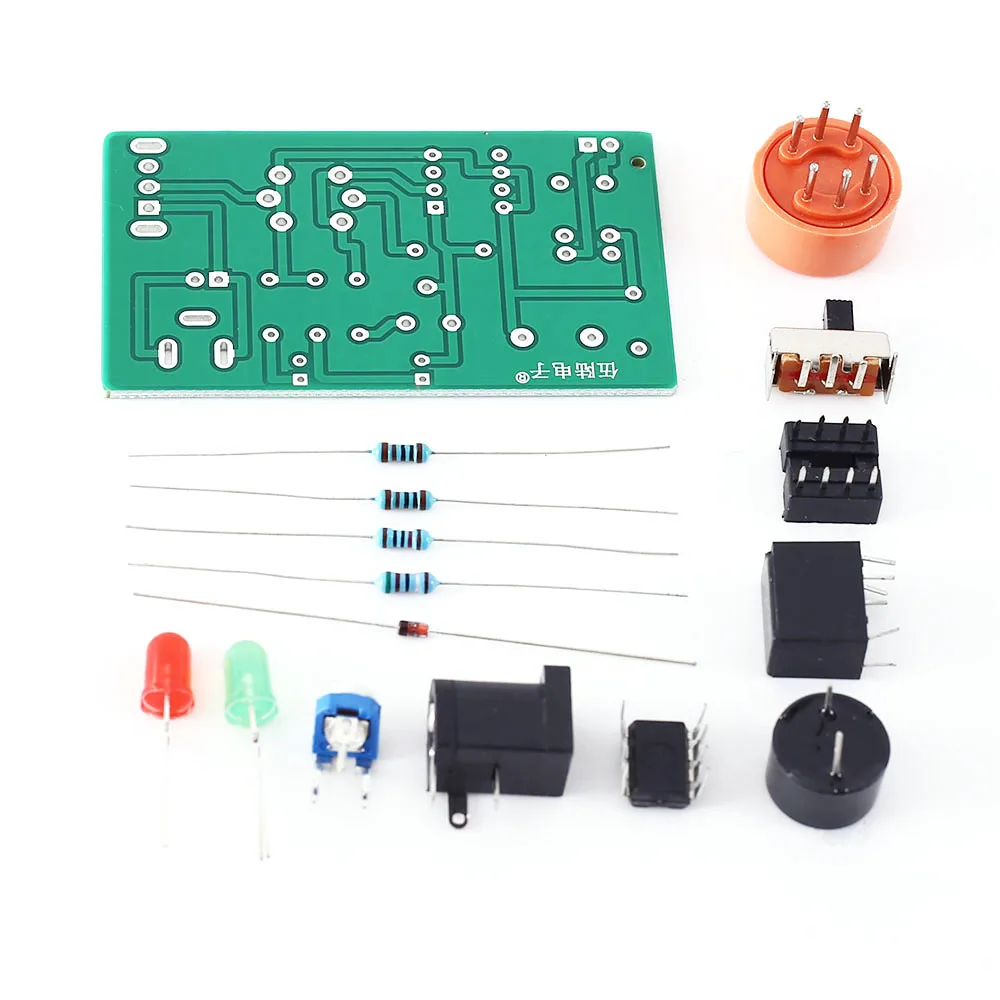

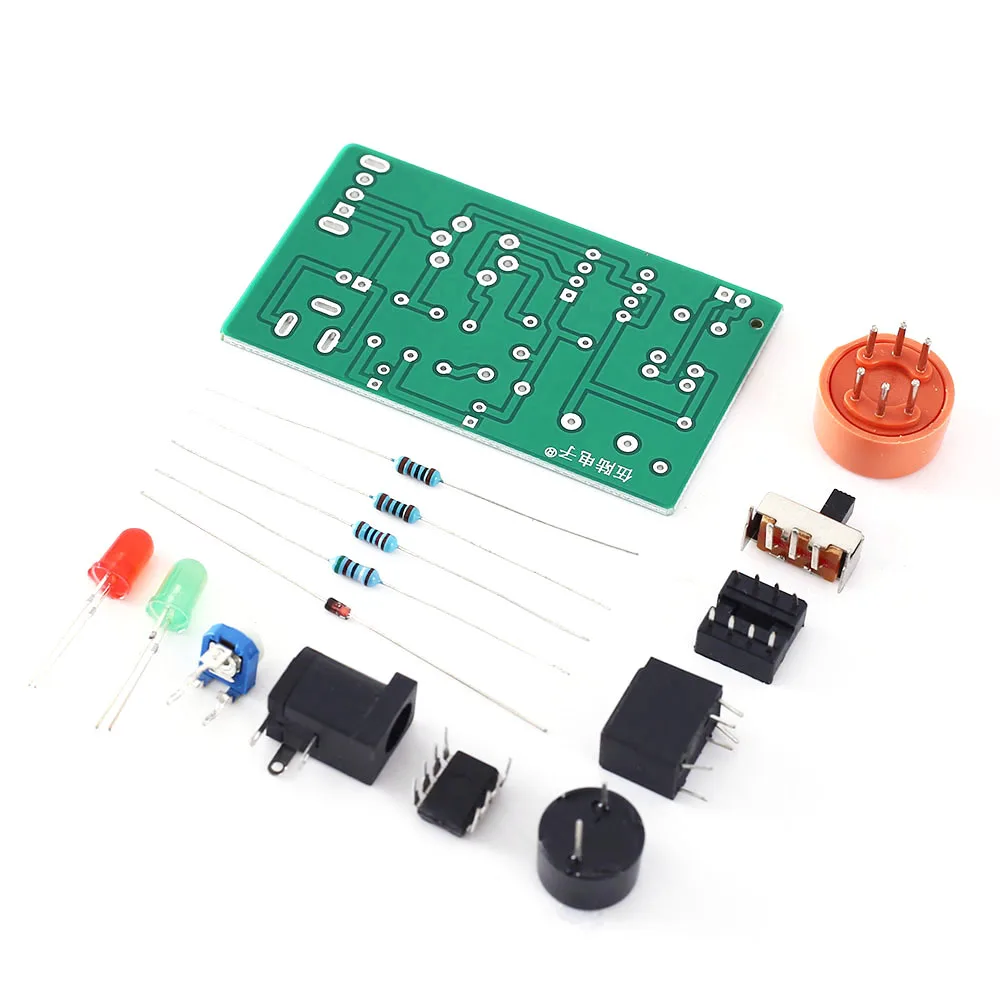

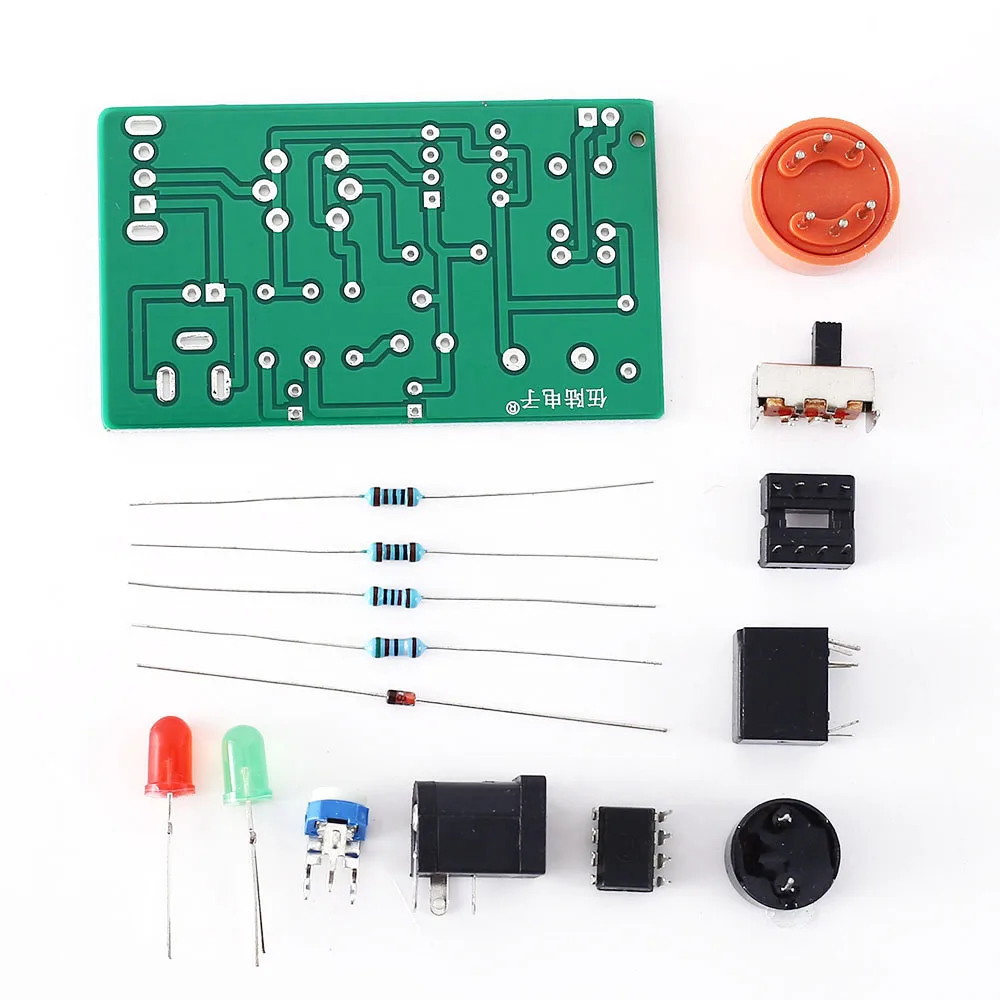

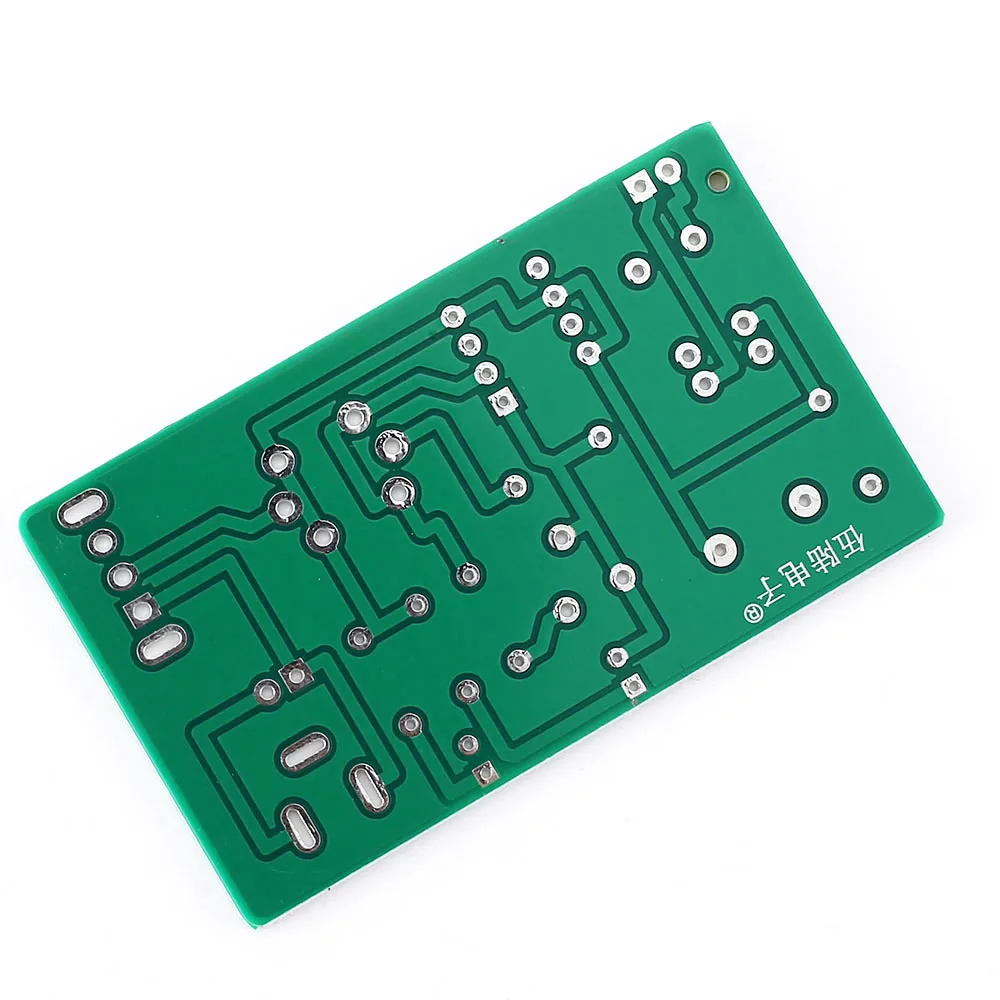

Электронный комплект для самостоятельной сборки электронный датчик детектор

---

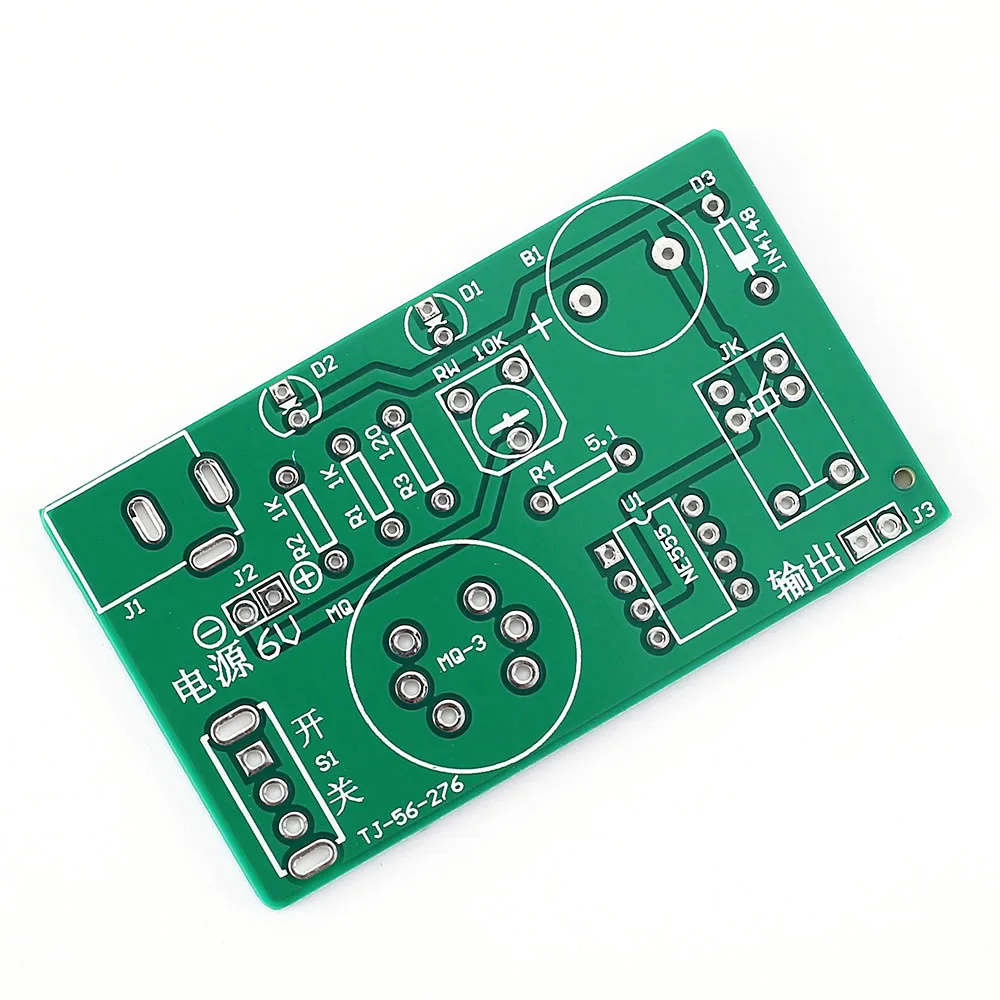

Описание: Сигнализация концентрации алкоголя эта схема в основном является сигнальной схемой управления, сформированной группой датчиков газа MQ-3. Когда MQ-3 датчика находится в среде, где существует пар спирта, проводимость датчика будет такой же, как и концентрация спиртового пара. Увеличиваться и увеличиваться. Измеряя частичное давление между датчиком и фиксированным резистором, можно оценить содержание алкоголя в окружающей среде. Рабочее напряжение: 5-7,5 V DC Описание цепи: Этот канал может заряжаться через 5-7,5 источник питания постоянного тока, переключатель S1-это переключатель мощности, резистор R1 и LED D1 используются для заряда батареи. Внутренний датчик MQ3 должен нагреваться до определенной температуры во время работы, поэтому его внутренняя установка есть нагревательный провод, резистор R4-это ограничительный резистор тока нагревательного провода, И нагрев MQ-3 является нормальным после включения. Когда MQ-3 не обнаруживает пар алкоголя, его внутреннее сопротивление очень велико, падение напряжения R3, RW очень низкое, напряжение pin 2 NE555 ниже, чем напряжение пускового механизма (VCC/3), его 3-контактный выход высокий уровень, D2 погашен. Звуковой сигнал не звук и реле не двигается. Когда MQ-3 обнаруживает пар алкоголя, внутреннее сопротивление уменьшается, напряжение R3, RW поднимается, напряжение pin 2 NE555 выше, чем напряжение триггера, 3 контакта становится низким уровнем, d2 включает свет, и звуковой сигнал течет. Ток начинает звучать, и электромагнитная катушка в реле подпитывается, чтобы привлечь переключатель. Таким образом, осуществляется функция обнаружения тревоги. Регулируемый резистор RW используется для регулировки чувствительности обнаружения. Эта схема использует второй компаратор внутри NE555 для обнаружения изменений напряжения, используя его внутренний триггер для снятия. 7 и 5 футов NE555 не используются и остаются плавающими. Выходной терминал J3 реле может использоваться для управления другими электрическими устройствами, такими как вытяжные вентиляторы. Когда концентрация алкоголя превышает стандарт, активируется вытяжной вентилятор. После падения концентрации, вытяжной вентилятор выключен для реализации автоматического управления. Диод D3 используется для устранения индуцированной электродвижущей силы, генерируемой при включении и выключении релейной катушки. Интерфейс источника питания может быть вилкой постоянного тока, или линия может быть непосредственно в положении J2, обратите внимание на положительные и отрицательные знаки, а штепсельная вилка постоянного тока является внутренней и внешней отрицательной.
