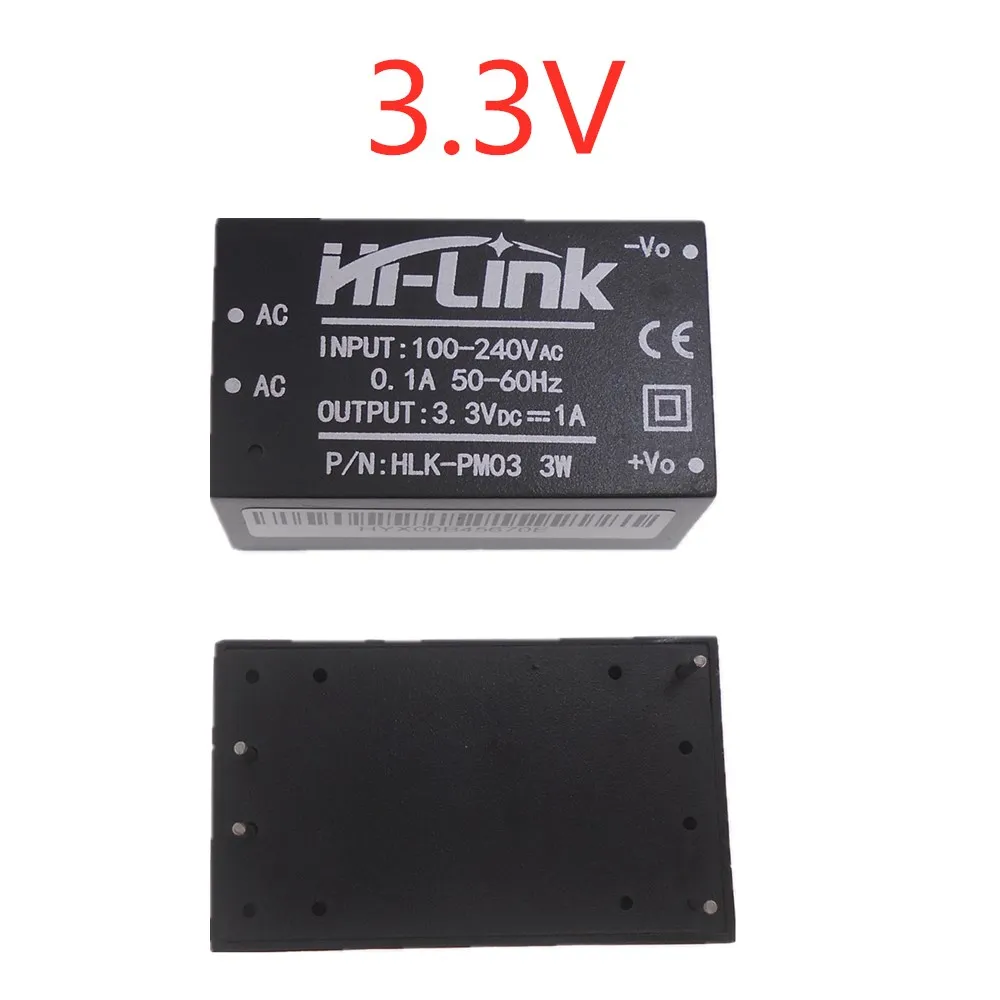

HLK-PM03 3,3 V Описание продукта

1. Особенности продукта:

  1. Соответствует требованиям UL и CE,   2. Ультра-тонкий, ультра-маленький   2. Полный вход напряжения (90 ~ 264Vac)   3. Низкая пульсация, низкий уровень шума   4. Защита от короткого замыкания от перегрузки на выходе   5. Высокая эффективность и высокая плотность мощности   6. Дизайн продукта отвечает требованиям EMC и безопасности тестирования   7. Низкое энергопотребление, зеленая защита окружающей среды, без потери нагрузки <0,1 Вт   8.100% старение и тестирование нагрузки

2. Условия окружающей среды

Рабочая температура: -20-+ 60 °C Температура хранения: -40 - + 80 °C Относительная влажность: 5-95% Метод охлаждения: Естественное охлаждение Атмосферное давление: 80-106Kpa Высота: ≤ 2000 м Вибрация: количество коэффициентов вибрации 10 ~ 500 Гц, 2G10min./1 цикл, 60 мин. каждый вдоль осей X, Y, Z



3. Электрические характеристики



1. Входные характеристики (протестированы при комнатной температуре).

Номинальное входное напряжение: 100-240В переменного тока Диапазон входного напряжения: 90-264VAc Максимальный входной ток: ≤ 0,2a Входной импульсный ток: ≤ 10A Максимальное входное напряжение: ≤ 270VAc Вход медленного запуска: ≤ 50 мс Входное низкое напряжение эффективность: Vin = 110 В переменного тока, Выходная полная нагрузка ≥ 69% Входное Высокое напряжение эффективность: Vin = 220VAc, Выходная полная нагрузка ≥ 70% Долгосрочная надежность: MTBF≥ 100000 h На холостом ходу, оборот в минуту (Номинальное выходное напряжение: 3,3 ± 0.1VDc Допускаемая нагрузка от номинального выходного напряжения: 3,3 ± 0.2VDc Лимит выходного тока на короткое время: ≥ 1000мА Долгосрочный лимит выпуска: ≥ 600 мА Регулирование напряжения: ± 0.2% Скорость регулировки нагрузки: ± 0.5% Выходная пульсация и шум: (mVp-p) ≤ 50 мВ Номинальное входное напряжение, Выходная полная нагрузка. С осциллографом 20 МГц, Нагрузка протестирована с 10 мкФ и 0,1 мкФ конденсаторов. Амплитуда переключателя: (Номинальное входное напряжение, выход плюс нагрузка 10%) ≤ 5% VO Защита от перегрузки по току: 150-200% A выходного ограничения нагрузки Защита от короткого замыкания на выходе: прямое короткое замыкание во время нормального выхода, автоматическое восстановление нормальной работы после удаления короткого замыкания



4. Особенности безопасности:

  4,1 дизайн продукта соответствует требованиям сертификации UL и CE.

4,2 безопасность и электромагнитная совместимость

  Входной дизайн сертифицирован UL и имеет страховку 0,5a;   Печатная плата изготовлена из двусторонней медно-плакированной платы, а огнестойкость материала составляет 94-V0;   Стандарты безопасности в соответствии с UL1012, EN60950, UL60950   Напряжение изоляции I/P-O/P: 2500VAC   Сопротивление изоляции I/P-O/P>100M Ом/500VDC 25 °C 70% RH   Проводимость и излучение в соответствии с EN55011, EN55022 (CISPR22)   Электростатический Разряд IEC/EN 61000-4-2 уровня 4 8кв/15кВ   RF излучаемый иммунитет IEC/EN 61000-4-3 см. Примечание по применению для получения подробной информации

4,3 конструкция для повышения температуры

  При комнатной температуре повышение температуры внутренней поверхности конденсатора источника питания, главного преобразователя и т. д. не должно превышать 90 °C;   Повышение температуры поверхности внешнего корпуса не должно превышать 60 °C;

5, размер корпуса модуля: 34*20*15 (мм)



==============================================================

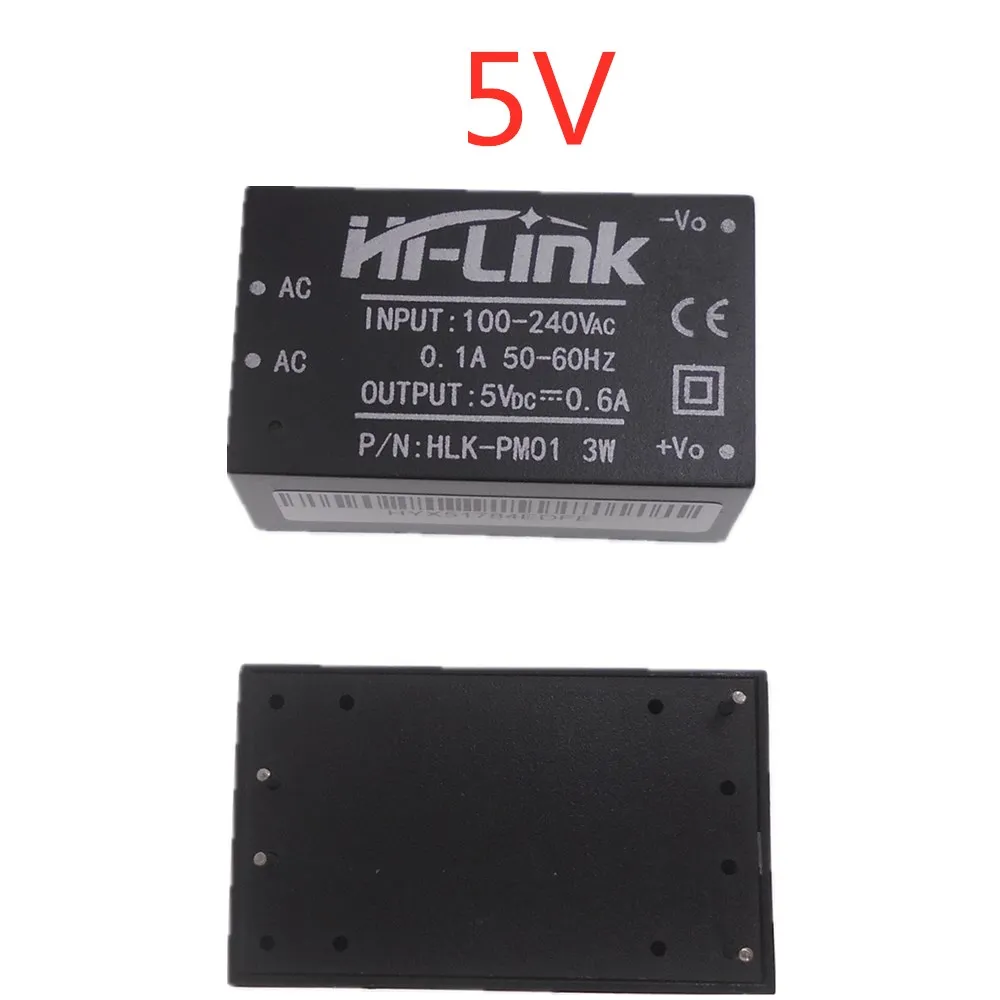

HLK-PM01 5 в описание товара





1. Особенности продукта:

  1. Соответствует требованиям UL и CE, 2. Тонкий и маленький 2. Полный вход напряжения (90 ~ 264Vac) 3. Низкая пульсация, низкий уровень шума 4. Защита от короткого замыкания от перегрузки на выходе 5. Высокая эффективность и высокая плотность мощности 6. Дизайн продукта отвечает требованиям EMC и безопасности тестирования 7. Низкое энергопотребление, зеленая защита окружающей среды, без потери нагрузки <0,1 Вт 8.100% старение и тестирование нагрузки

2. Условия окружающей среды

Рабочая температура: -20-+ 60 °C Температура хранения: -40 - + 80 °C Относительная влажность: 5-95% Метод охлаждения: Естественное охлаждение Атмосферное давление: 80-106Kpa Высота: ≤ 2000 м Вибрация: коэффициент вибрации 10 ~ 500 Гц, 2G10min./1 цикл, 60 мин. каждый вдоль осей X, Y, Z

3. Электрические характеристики

1. Входные характеристики (протестированы при комнатной температуре).

Номинальное входное напряжение: 100-240В переменного тока Диапазон входного напряжения: 90-264VAc Большой входной ток: ≤ 0,2a Входной импульсный ток: ≤ 10A Большое Входное напряжение: ≤ 270VAc Вход медленного запуска: ≤ 50 мс Входное низкое напряжение эффективность: Vin = 110 В переменного тока, Выходная полная нагрузка ≥ 69% Входное Высокое напряжение эффективность: Vin = 220VAc, Выходная полная нагрузка ≥ 70% Долгосрочная надежность: MTBF≥ 100000 h Номинальное выходное напряжение без нагрузки: + 5 ± 0,1vdc Номинальное выходное напряжение полной нагрузки: + 5 ± 0,2vdc Короткое время большой выходной ток: ≥ 1000мА Большой выходной ток: ≥ 600 мА Регулирование напряжения: ± 0.2% Скорость регулировки нагрузки: ± 0.5% Выходная пульсация и шум: (mVp-p) ≤ 50 мВ Номинальное входное напряжение, Выходная полная нагрузка. С осциллографом 20 МГц, Нагрузка протестирована с 10 мкФ и 0,1 мкФ конденсаторов. Амплитуда переключателя: (Номинальное входное напряжение, выход плюс нагрузка 10%) ≤ 5% VO Защита от перегрузки по току: выход 150-200% A максимальной нагрузки Защита от короткого замыкания на выходе: прямое короткое замыкание во время нормального выхода, автоматическое восстановление нормальной работы после удаления короткого замыкания

4. Особенности безопасности:

4,1 дизайн продукта соответствует требованиям сертификации UL и CE.

4,2 безопасность и электромагнитная совместимость

Входной дизайн сертифицирован UL и имеет страховку 0,5a; Печатная плата изготовлена из двусторонней медно-плакированной платы, а огнестойкость материала составляет 94-V0; Стандарты безопасности в соответствии с UL1012, EN60950, UL60950 Напряжение изоляции I/P-O/P: 2500VAC Сопротивление изоляции I/P-O/P>100M Ом/500VDC 25 °C 70% RH Проводимость и излучение в соответствии с EN55011, EN55022 (CISPR22) Электростатический Разряд IEC/EN 61000-4-2 уровня 4 8кв/15кВ RF излучаемый иммунитет IEC/EN 61000-4-3 см. Примечание по применению для получения подробной информации

4,3 конструкция для повышения температуры

При комнатной температуре, повышение температуры внутренней поверхности конденсатора источника питания, главного преобразователя и т. д. не превышает 90 ° C; Повышение температуры поверхности внешнего корпуса не превышает 60 °C; 5. Маркировка, упаковка, транспортировка, хранение 5,1 знак 5.1.1 логотип продукта Знак прикреплен к соответствующей позиции продукта, и его содержание соответствует национальным стандартам и промышленным стандартам. 5.1.2 упаковывая Марк Упаковочная коробка для продукта маркируется именем производителя, адресом завода, почтовым кодом, моделью продукта, заводским годом, месяцем и днем; Он отмечен «вверх», «влагостойкими» и «аккуратными и небрежными» транспортными знаками, все из которых соответствуют положениям GB 191. 5,2 упаковка Продукт упакован в специальную блистерную коробку, которая имеет функцию анти-вибрации и соответствует GB 3873. 5,3 транспортировка упакованного продукта может быть транспортирована любым способом. Должны быть навесы во время транспортировки. Не должно быть сильной вибрации, удара и т. Д. 5,4. Хранение продукта должно соответствовать положениям GB 3873.

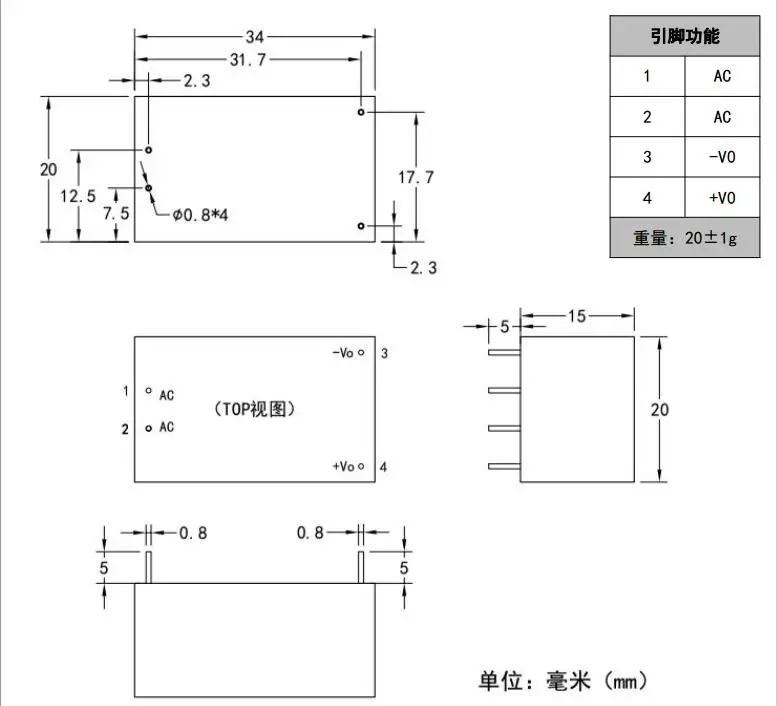

6. Вес и размеры:

==============================================================

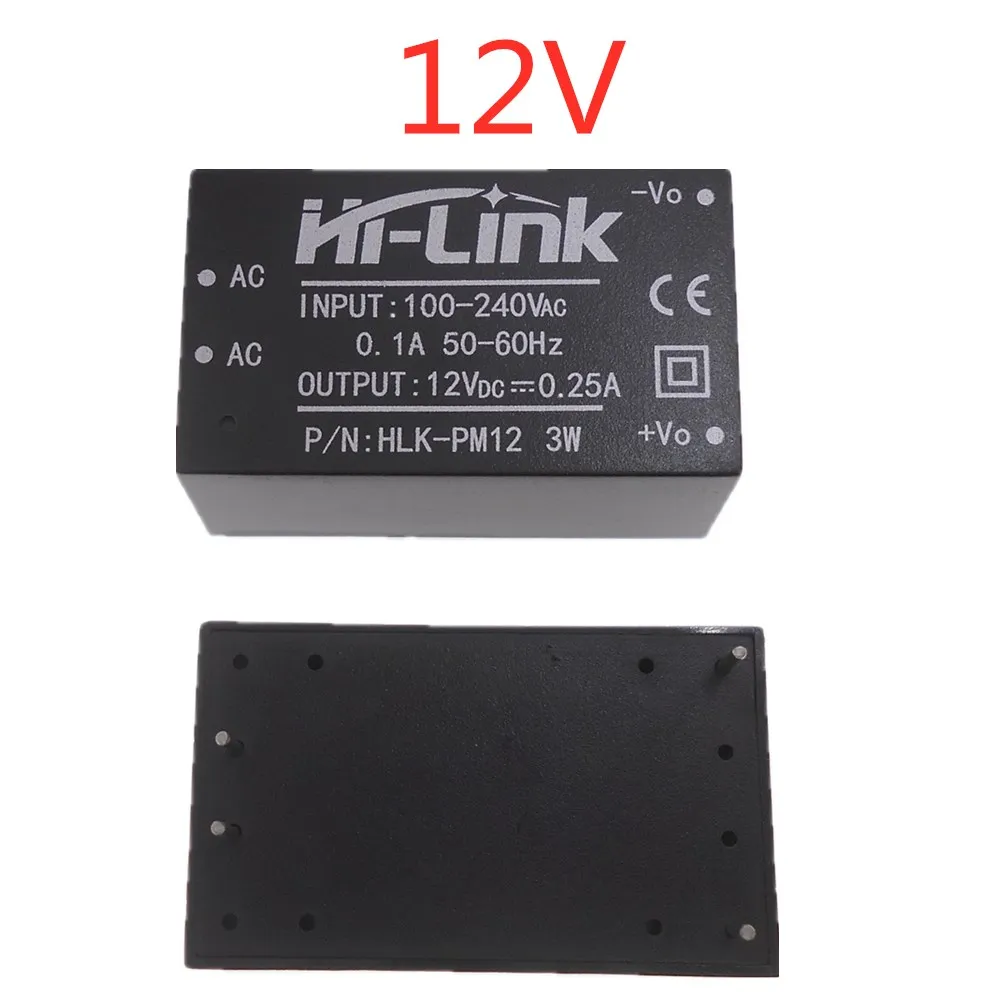

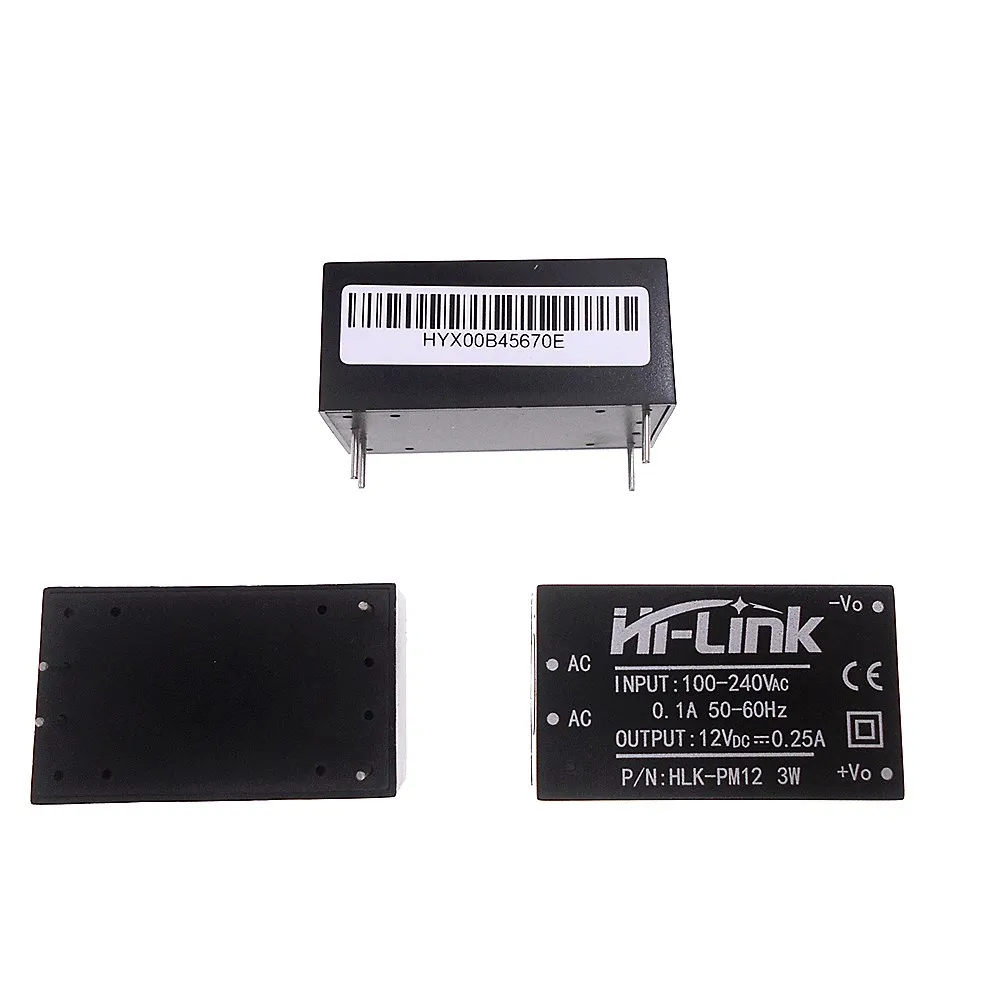

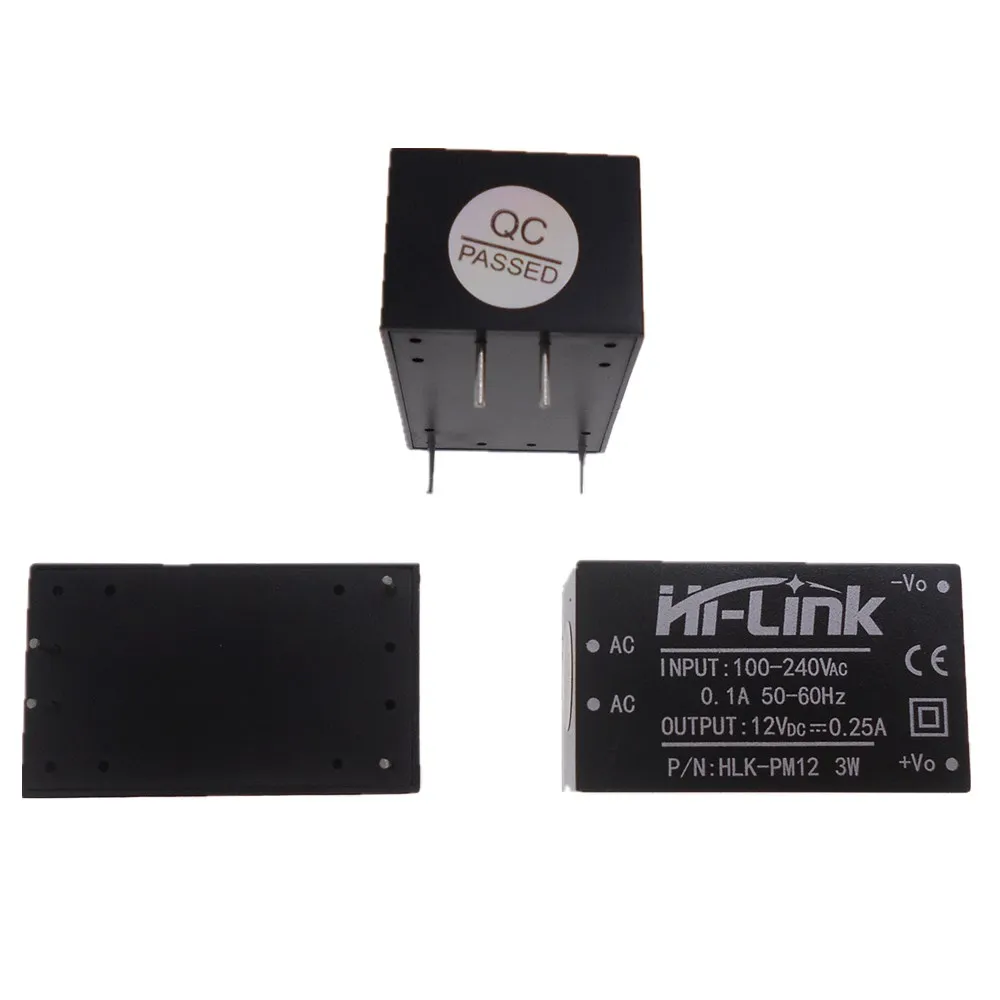

HLK-PM12 12V Описание продукта

1. Особенности продукта:

1. Соответствует требованиям UL и CE, 2. Ультра-тонкий, ультра-маленький 2. Полный вход напряжения (90 ~ 264Vac) 3. Низкая пульсация, низкий уровень шума 4. Защита от короткого замыкания от перегрузки на выходе 5. Высокая эффективность и высокая плотность мощности 6. Дизайн продукта отвечает требованиям EMC и безопасности тестирования 7. Низкое энергопотребление, зеленая защита окружающей среды, без потери нагрузки <0,1 Вт 8.100% старение и тестирование нагрузки

2. Условия окружающей среды

Рабочая температура: -20-+ 60 °C Температура хранения: -40 - + 80 °C Относительная влажность: 5-95% Метод охлаждения: Естественное охлаждение Атмосферное давление: 80-106Kpa Высота: ≤ 2000 м Вибрация: коэффициент вибрации 10 ~ 500 Гц, 2G10min./1 цикл, 60 мин. каждый вдоль осей X, Y, Z

3. Электрические характеристики

1. Входные характеристики (протестированы при комнатной температуре).

Номинальное входное напряжение: 100-240В переменного тока Диапазон входного напряжения: 90-264VAc Входной ток: ≤ 0,2a Входной импульсный ток: ≤ 10A Входное напряжение: ≤ 270VAc Вход медленного запуска: ≤ 50 мс Входное низкое напряжение эффективность: Vin = 110 В переменного тока, Выходная полная нагрузка ≥ 69% Входное Высокое напряжение эффективность: Vin = 220VAc, Выходная полная нагрузка ≥ 70% Долгосрочная надежность: MTBF≥ 100000 h Номинальное выходное напряжение без нагрузки: + 12 ± 0,1vdc Номинальное выходное напряжение полной нагрузки: + 12 ± 0,2vdc Короткий выходной ток: ≥ 650ма Долгосрочный выходной ток: ≥ 250 мА Регулирование напряжения: ± 0.2% Скорость регулировки нагрузки: ± 0.5% Выходная пульсация и шум: (mVp-p) ≤ 50 мВ Номинальное входное напряжение, Выходная полная нагрузка. С осциллографом 20 МГц, Нагрузка протестирована с 10 мкФ и 0,1 мкФ конденсаторов. Амплитуда переключателя: (Номинальное входное напряжение, выход плюс нагрузка 10%) ≤ 5% VO Защита от перегрузки по току: выход 150-200% A большой нагрузки zui Защита от короткого замыкания на выходе: прямое короткое замыкание во время нормального выхода, автоматическое восстановление нормальной работы после удаления короткого замыкания

4. Особенности безопасности:

4,1 дизайн продукта соответствует требованиям сертификации UL и CE.

4,2 безопасность и электромагнитная совместимость

Входной дизайн сертифицирован UL и имеет страховку 0,5a; Печатная плата изготовлена из двусторонней медно-плакированной платы, а огнестойкость материала составляет 94-V0; Стандарты безопасности в соответствии с UL1012, EN60950, UL60950 Напряжение изоляции I/P-O/P: 2500VAC Сопротивление изоляции I/P-O/P>100M Ом/500VDC 25 °C 70% RH Проводимость и излучение в соответствии с EN55011, EN55022 (CISPR22) Электростатический Разряд IEC/EN 61000-4-2 уровня 4 8кв/15кВ RF излучаемый иммунитет IEC/EN 61000-4-3 см. Примечание по применению для получения подробной информации 4,3 конструкция для повышения температуры При комнатной температуре, повышение температуры внутренней поверхности конденсатора источника питания, главного преобразователя и т. д. не может превышать 90 °C; Повышение температуры поверхности внешнего корпуса не должно превышать 60 °C;

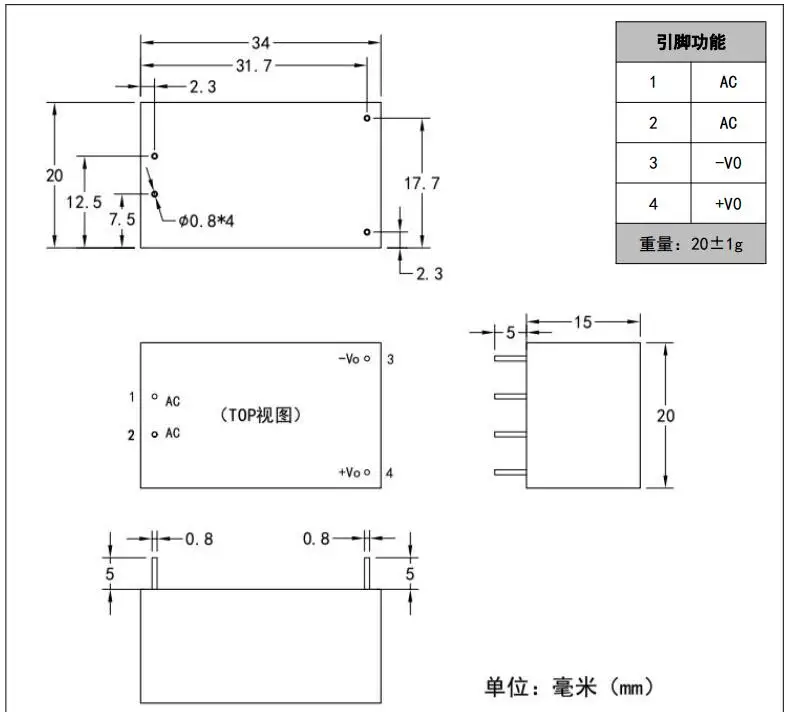

5. Таблица размеров:

==============================================================

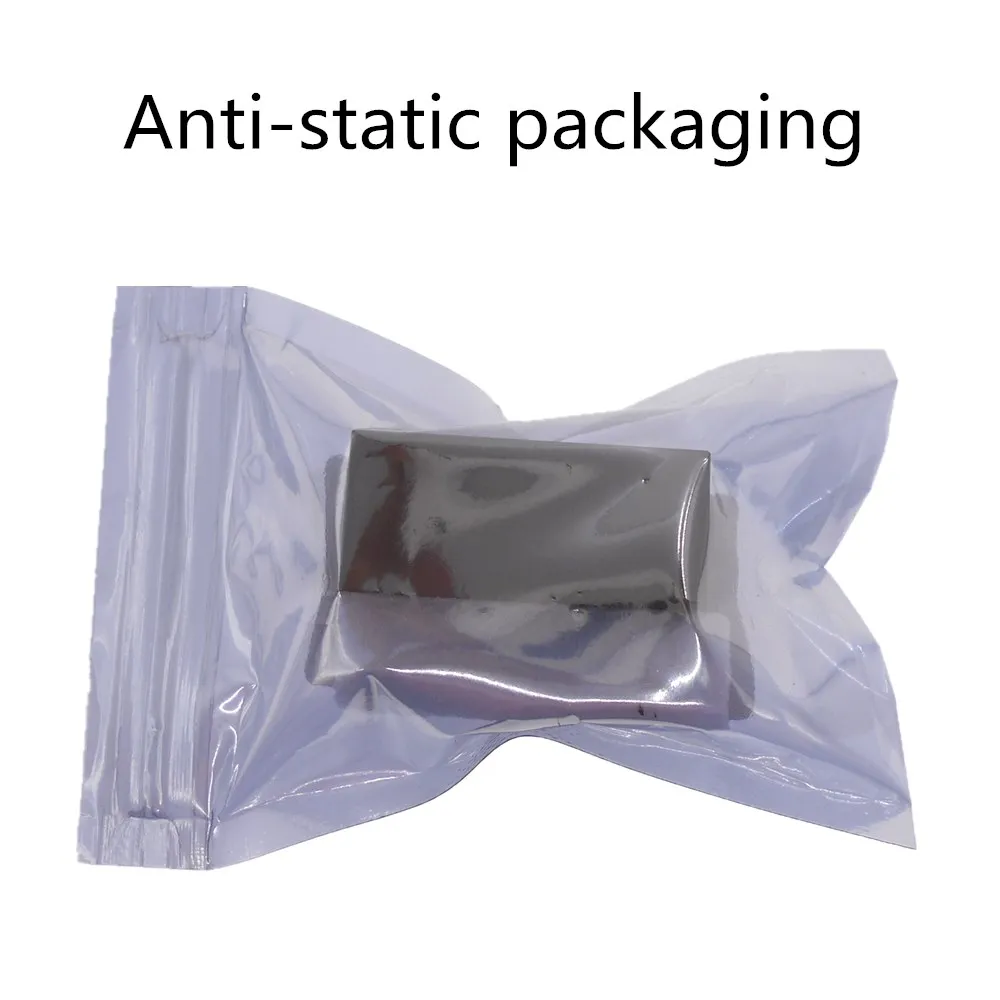

Упаковка товара:
