DSO138mini имеет аналогичную производительность, как DSO138, но поставляется со значительными улучшениями в источнике питания и механической структуре. В отличие от DSO138, его источник питания значительно упрощен с гораздо меньшим количеством компонентов. DSO138mini позволяет MCU и LCD оставаться в одной печатной плате, чтобы избежать проблемных контактных соединений, которые использовались в DSO138. Это не только повышает надежность продукта, но и позволяет основной плате стать гибким контроллером общего назначения. Общий размер DSO138mini составляет всего 2/3 от DSO138, поэтому он гораздо больше подходит для ручной работы.

Особенности:
2,4 дюймовый цветной TFT LCD с разрешением 320*240 четко отображает параметры.
Позволяет MCU и LCD оставаться в одной печатной плате, чтобы избежать проблемных контактных соединений.
Общий размер DSO138mini составляет всего 2/3 от DSO138, поэтому он гораздо больше подходит для ручной работы.
Улучшенное питание и механическая структура, он может работать от USB или одной ячейки 3,7 в литий-ионной батареи.
Можно подключить к компьютеру для передачи данных.
DSO138mini также улучшает прошивку.
Его триггер может надежно работать под настройками timebase 10us и 20us.
С автоматическим/нормальным/одиночным режимами запуска, легко захватывает форму момента.
Доступен триггер с поднимающимся или падающим краем.
Наблюдаемый предыдущий триггерный сигнал (отрицательная задержка).
Можно заморозить в любое время отображение формы волны (функция удержания).
Функция хранения формы волны: не потеряет форму волны после выключения питания.
Обнаружение короткого замыкания и открытого замыкания: может помочь пользователю узнать ошибку пайки.
Функция распознавания TFT-контроллера.
Все части SMD были припаяны и MCU был запрограммирован.

Примечание:
Детали SMD в этом наборе Сделай Сам были припаяны, вам просто нужно припаять другие детали самостоятельно.

Характеристики:
Количество каналов: 1
Аналоговая полоса пропускания: 0-200 кГц
Диапазон чувствительности: 10мв/дел-5В/дел
Погрешность чувствительности: <5%
Максимальное входное напряжение: 50Vpk (1X щуп)
Входное сопротивление: 1М Ом/20пФ
Разрешение: 12 бит
Длина записи: 1024 точек
Режимы соединения: DC / AC / GND
Максимальная частота дискретизации в реальном времени: 1 МСА/с
Временной диапазон: 10us/Div - 500s/Div
Режимы запуска: автоматический, нормальный и одиночный
Положение триггера: Центр буфера
Дисплей: 2,4 "цветной TFT LCD с разрешением 320*240
Напряжение питания: постоянный ток 3,5 В-5 В
Потребляемый ток: ~ 120 мА @ 5 В
Размер основной платы: 70*53 мм/2,75 * 2.1in
Размер аналоговой платы: 80*70 мм/3,15*2,75 дюйма
Посылка: 11*9*2,3 см/4,33*3,54 * 0.9in
Вес посылка: 89 г/3,14 унции

Комплектация:

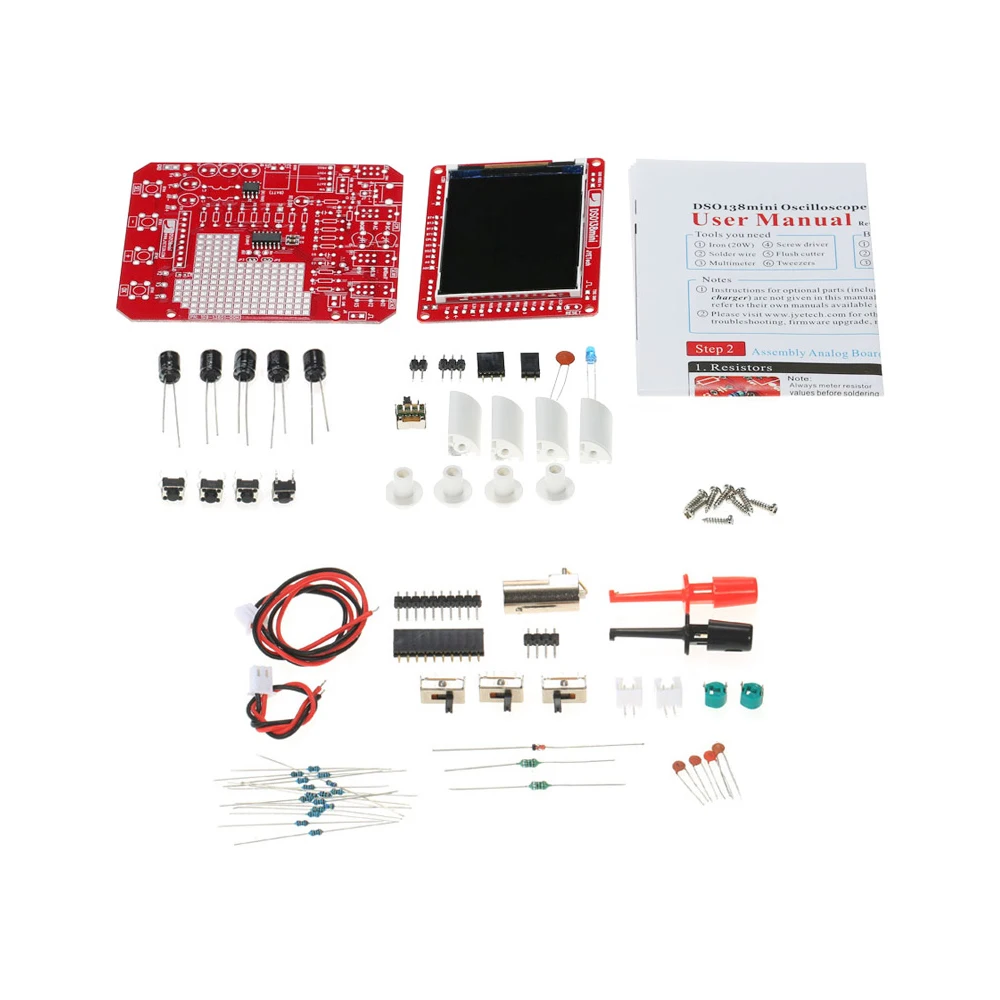

1 * DSO138mini DIY Набор
1 * Руководство пользователя (на английском языке)
