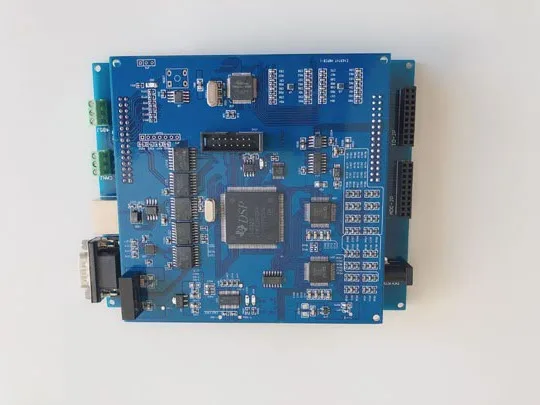

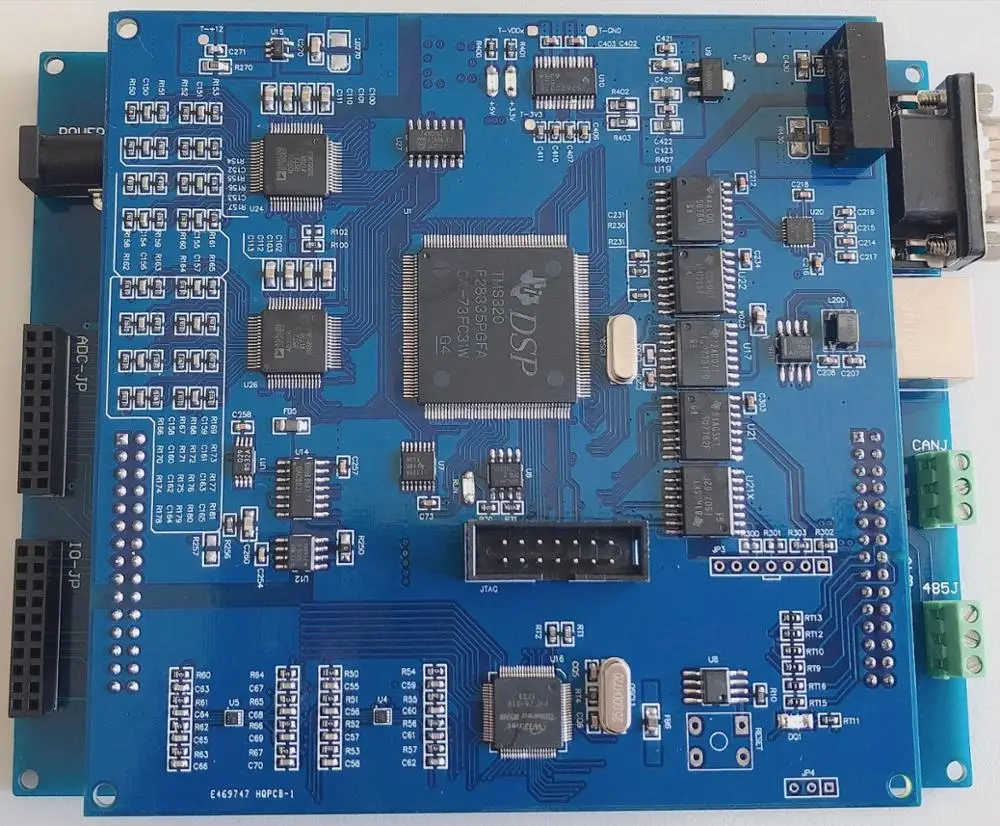

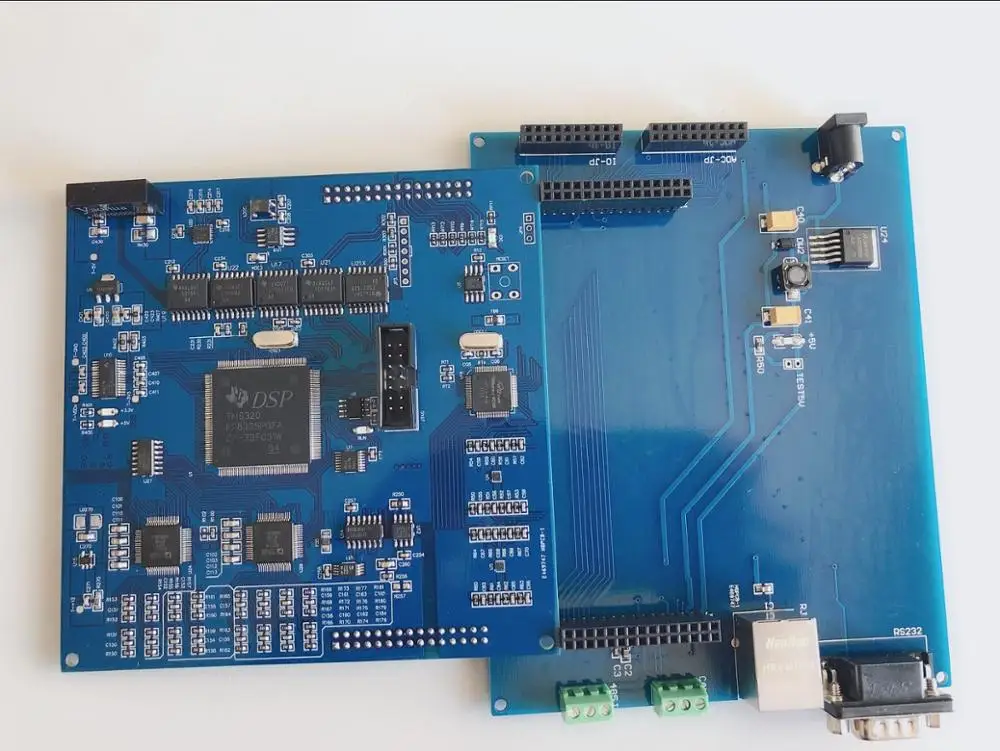

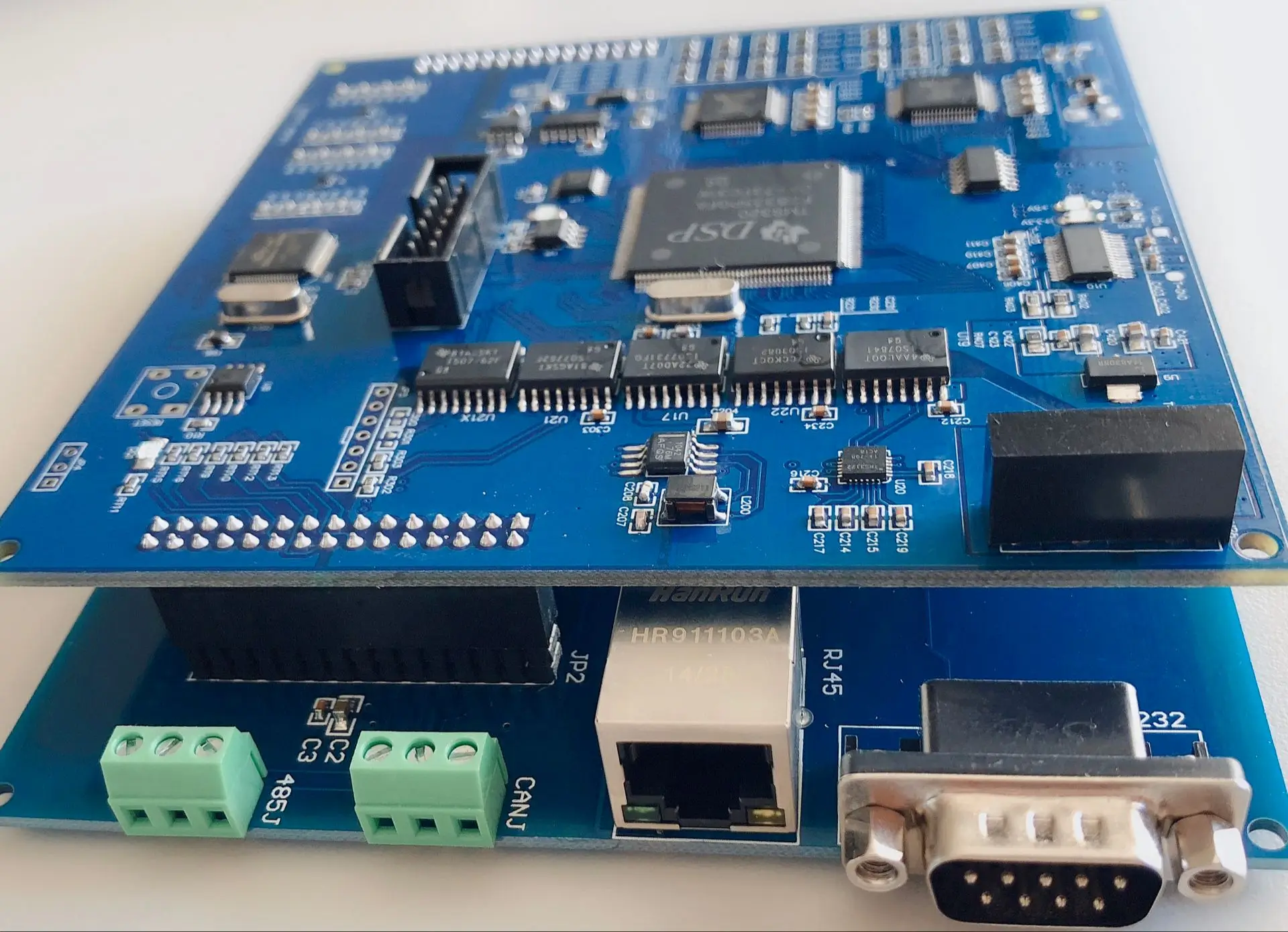

Макетная плата для DSP TMS320F28335 разработки с высокой электромагнитной изоляцией

Макетная плата для DSP TMS320F28335 разработки с высокой электромагнитной изоляцией

A.Пластина REN - F28335 - G является nanjing REN ou technology co., LTD. Предназначен для пользователей автоматизации электропитания, устанавливающих комплексную функцию измерения и управления основной платы управления, с учетом оборудования для автоматизации электропитания ESD/EMC высокого класса защиты, плата принимает специальный встроенный ISO чип изоляции передачи цифрового сигнала и быструю защиту от перенапряжения, фильтр, Значительно улучшает схему управления электромагнитного сопротивления помех;Он оснащен 16 каналами, 16-битный Высокоточный высокоскоростной блок сбора и обработки ADC, 1 канал, 16-битный Высокоточный выход DAC, 8 каналов, 8 каналов, электромагнитный тип изоляции 100/10 МГц Интерфейс Ethernet, 1 канал, электромагнитной изоляции тип может порт, 2 канала, электромагнитной изоляции Тип RS232, 1 канал, Электромагнитная Изоляция типа RS485, и внешнее расширение 512KBEEROM памяти.Его входные и выходные сигналы и сигнальные провода коммуникационной сети проходят через два двухрядных разъема 30 ядер.Он может быть непосредственно встроен в систему пользователя в качестве основной платы управления измерительным и контрольным оборудованием пользователя (например, микрокомпьютерная защита, система дистанционного считывания счетчиков, FTU Дистанционное измерение и контроль терминала, И т. д.).Система также оснащена простым тестовым полом, сигнал в стандартную розетку удобен в функциональном тестировании.Его можно использовать для мониторинга линии электропередачи и защиты микрокомпьютера, инвертора, контроллера энергии ветра (солнечной энергии), электрического автомобильного зарядного устройства и других промышленных полей управления.Подходит для электропитания, нефтехимического, машинного производства, гидравлической мощности, транспортировки и других промышленных измерений и контроля случаев.

2. Принять печатная плата 6 слоев PCB дизайна, улучшает производительность анти-электромагнитных помех печатной платы путем тщательного раскладка клавиатуры и проводки, добавьте фильтрации и защита от перенапряжения и других мероприятий подходит для промышленных измерений и контроля окружающей среды.

Электромагнитной совместимости

Z 100 кГц, 1 МГц импульсный поезд интерференционный тест (GB/T 14598,13 1998) : уровень

Z тест электрических переходных помех (GB/T 14598,10 1996) : уровень (4 кВ + / - 10%)

Z тест электростатического разряда (GB/T 14598,14 1998) : уровень (контакт 6 кВ, разрядка 8 кВ)

Z радиочастота электромагнитное поле излучения помех иммунитет (GB/T 14598,9 1995) : уровень

1. Основная плата управления принимает печатная плата 6 слоев PCB, Стабильная и надежная производительность;

2. 32-битный с плавающей точкой процессор TMS320F28335, высокая производительность, высокая скорость работы;

3. Максимальная частота часов составляет 150 МГц, а цикл часов-6,67 НС;

4. Дизайн с низким энергопотреблением, напряжение 1,9 v, I/O напряжение 3,3 v;

5. Встроенный чип: RAM 34K FLASH 256K;

6. Выключение чипа: Вспышка 512KB;

7. Расширенный 16-канальный, 16-битный AD Конвертация, поддержка 16 каналов синхронного отбора проб;Диапазон выборки: -10 В ~ + 10 в, или-5 В ~ + 5 В;Точность до 1/10 000;Частота дискретизации: 200 кбит/с.

8. Outspread 1-канальный 16-бит DA преобразования, выходное напряжение 0-+ 10 м;Программируемое поколение произвольной формы;Минимальное время настройки данных-1uS;Максимальное время отклика-1 МГц.

9. Порт Ethernet 100 м/10 м, чип управления Ethernet W510;Поддержка аппаратного обеспечения TCP/IP, UPD, iP4, ICMP, IGMP, ARP, PPPOE протокол, доступ в Интернет может быть достигнут;

10. 2 электромагнитных изолированных асинхронных последовательных порта SCI, Электростатическая защита 15кВ, максимальная скорость связи: 1 Мбит/с;Один порт RS232 выводит TTL уровень, который может напрямую взаимодействовать с wifi, GPRS и модулями беспроводной связи. Необходимые интерфейсные линии управления настроены в системе.

11. 1. Электромагнитная изоляция, поддерживает максимальную скорость связи 20 Мбит/с, уровень изоляции 4;

12. 1 485 портов с электромагнитной изоляцией, Максимальная поддерживаемая скорость связи 20 Мбит/с, уровень изоляции 4;

13. 8-канальный видеорегистратор Переключайте входные или цифровой вход переменного тока, 5V Уровень входного сигнала, с фильтрации низких частот и защита от перенапряжения;

14. 8-ми канальный выход переключателя или электронные сигареты с цифровым выходом 5V уровень привода, с фильтрации низких частот и защита от перенапряжения;

15. Обеспечивает контроль мощности, сброс мощности, ручной сброс и другие функции, и система стабильна и надежна.

1. Полностью учитывайте способность продукта EMC (анти-электромагнитное взаимодействие), не только Используйте многослойную печатную плату для проводки и разумную схему проектирования, может быть непосредственно использован в промышленных измерениях и контроле;

2. Полностью принимая во внимание защита CPU, адресная строка, линии передачи данных, линии управления и I/O порт все принимают преобразование уровня цепи для преобразования 3,3 v level в до 5 В, который имеет следующие три преимущества:

Ø играет важную роль в защите ЦП, уменьшении нагрузки ЦП;

Ø улучшает способность вождения сигнала пользователя;

Ø уменьшает помехи сигнала пользователя с ЦП;

3. Фильтр и буфер добавляются к каждому каналу сбора рекламы, эффективно улучшая точность приобретения рекламы;

4. 16-канальный, 16-бит Высокоточный AD приобретения канала расширена таким образом, чтобы реализовать синхронный отбора проб, которая больше подходит для трехфазный инвертор частоты приема сигнала и обработки. Каждый канал разработан с сбалансированным фильтром, который может эффективно уменьшить влияние помех в обычном режиме и помех.

5. Высокоточный DA выходной канал 1-канальный и 16-бит расширяется, который может обеспечить необходимую опорный сигнал для измерения и система управления;Он оснащен схемой активного фильтра для обеспечения максимального сигнала привода 10 В и может управлять нагрузкой 20 мА.

6. 100M Ethernet порт не только поддерживает UDP, iP4, ICMP, ARP, IGMP, PPPoE и другие протоколы, но также поддерживает аппаратный протокол TCP/IP, который может осуществлять подключение и доступ к Интернету;

7. 8-канальный выходного сигнала принимает PLC режим настройки, бит независимую работу, с функцией блокировки и сделать dedithering функция;

8. 8-канальный DI имеет функцию фильтрации и депульсирования;

Сеть может использовать электромагнитную изоляцию, изоляцию источника питания, улучшает способность системы связи от электромагнитных помех;

10. Сеть RS485 принимает электромагнитную изоляцию и полную изоляцию на стороне источника питания, что повышает надежность системы связи и производительность ESD & EMC;

11. Пластина интегрирован с DSP (с высокой скоростью передачи данных: обработку), 16 каналов и высокая точность АЦП, многоканальные, многоканальный DI, Ethernet, SCI + корпус из алюминиевого сплава может + RS485, интерфейс беспроводной связи и другие функции, могут удовлетворить требования малых и средних промышленных измерений и контроля, могут быть использованы в электрической энергии, Нефтехимическая, горнодобывающая, строительная, машинная, металлургическая, Аэрокосмическая и другие промышленные измерения и контроль применения.

12. Электромагнитной совместимости

Z 100 кГц, 1 МГц импульсный поезд интерференционный тест (GB/T 14598,13 1998) : уровень

Z тест электрических переходных помех (GB/T 14598,10 1996) : уровень (4 кВ + / - 10%)

Z тест электростатического разряда (GB/T 14598,14 1998) : уровень (контакт 6 кВ, разрядка 8 кВ)

Z радиочастота электромагнитное поле излучения помех иммунитет (GB/T 14598,9 1995) : уровень
