Для макетной платы xil3g K7 FPGA 6G SDi PCIe SFP Оптическое волокно LVDS HDMI видеоплата (1160T

Для макетной платы xil3g K7 FPGA 6G SDi PCIe SFP Оптическое волокно LVDS HDMI видеоплата (1160T

1 программное обеспечение examplesInProvide fpga тестовый код, драйвер хост-компьютера

ProgramOptical тест передачи волокна PCIE DMA тест programOptical тест передачи волокна

3 Fpga fiber veriog тестовый исходный код проекта предоставляет тестовый код mig7, в том числе устройство для чтения и записи в памяти

Четыре DDR3 контроллер памяти

5 12S аудио тест обеспечивает аудио 48K, 2s аудио тест источника, и выход к внешним динамикам для обеспечения 1080P60HZ

HDMI отправка видео тест исходный код, предоставляет HDMI порт testHDMI 1080P60HZ получение тестового бит, fpga может автоматически идентифицировать edid

6. Получение и отправка HDMI были реализованы FPGA внутренней логики TMDS

7 Lvds тест интерфейса обеспечивает 2 набора тестовых точечных кодов экрана, соответственно Одноканальный и двухканальный источник экрана

8 sdi receiveобеспечивает адаптивный sd,hd,3q слуховой Режим сигнала, распаковывается в источник tt

Sdi sendобеспечивает различные процедуры рассеяния разрешения исходный код.

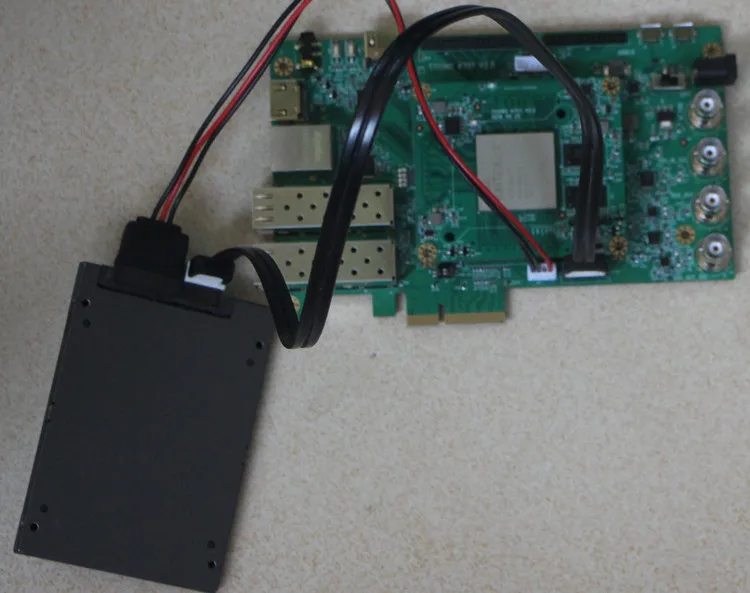

10 SATA жесткий диск для чтения и записи

11 SDI входной сигнал к выходу HDMI, чтобы обеспечить ссылку на исходный код.

12 0v5640 cameraV5640 вход камеры, после ddr3 кэш HDM Выход тест codeVDS входной исходный файл.

3 камеры linkSD тест карты

Sd-карта, чтобы обеспечить класс 4 чтение и письмо тестового источника, предоставляет UDP получить исходный код

15. Сетевой порт testUsb серийный тестовый исходный код

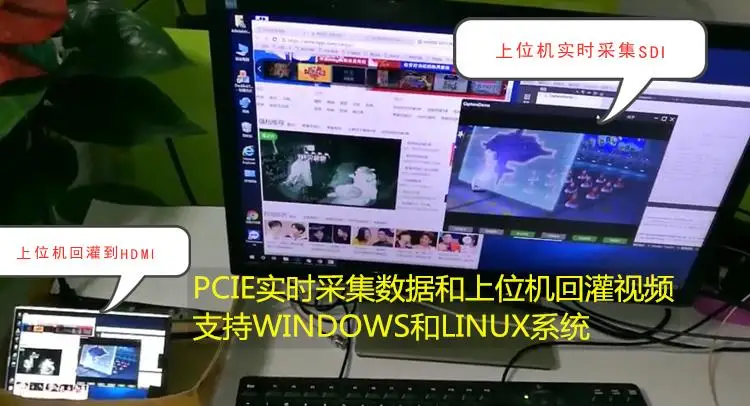

16 USB шнур D?PCIE коллекция SDI сигнал для драйвера Windows (VS version) исходный код и драйвер LINUx, предоставляющий исходный код интерфейса для сборки хоста oT,Предоставьте FPGA логический конец коллекции SDI исходный код для FPGA логический конец для получения

17 PCIE данных в HDMI выходной исходный код Q

Сигнал перезарядки PCIE к выходу HDMI Windows и 1 исходный код привода inux, предоставляет исходный код перезарядки хоста,

19 SDI волоконно-оптический преобразователь FPGA

20 SDI и отправка волоконного образца 20 SDI через петлю памяти, чтобы обеспечить

SDI вход, после DDR3 выход SDI видео исходный код

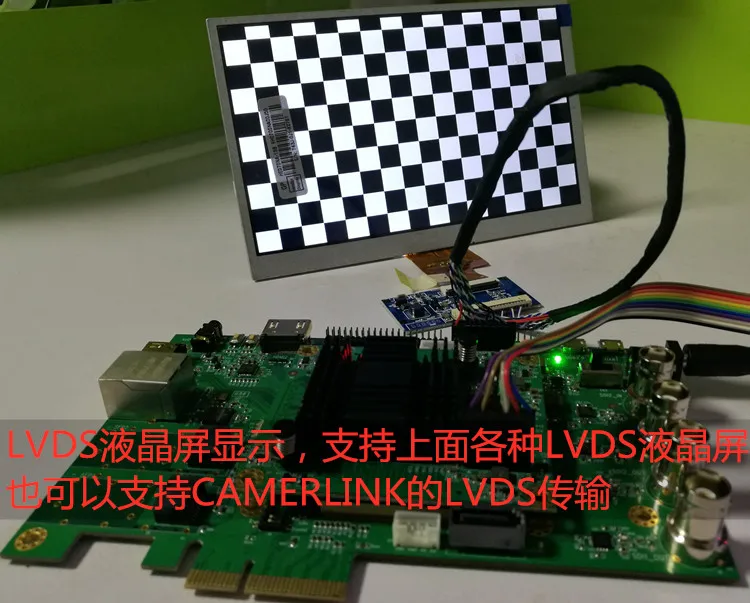

Эффект отображения ЖК-дисплея LVDS (ЖК-дисплей должен быть приобретен отдельно)

Список доставки задней панели + основной платы (отдельная основная плата без следующих аксессуаров):

Адвокатское сословие нержавеющей стали PCIE 304 1

1 usb-кабель для передачи данных (поддерживающая плата uart)

1 адаптер питания

1 sdi Линия электропередачи (1,2 м)

1 радиатор (325T с вентилятором, 160T без вентилятора)

1 Загрузчик (приобретается в посылка)Удлинитель Usb (с Загрузчиком)

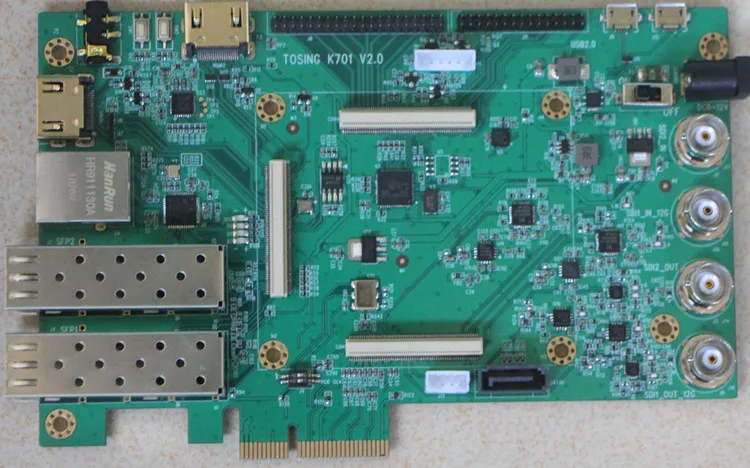

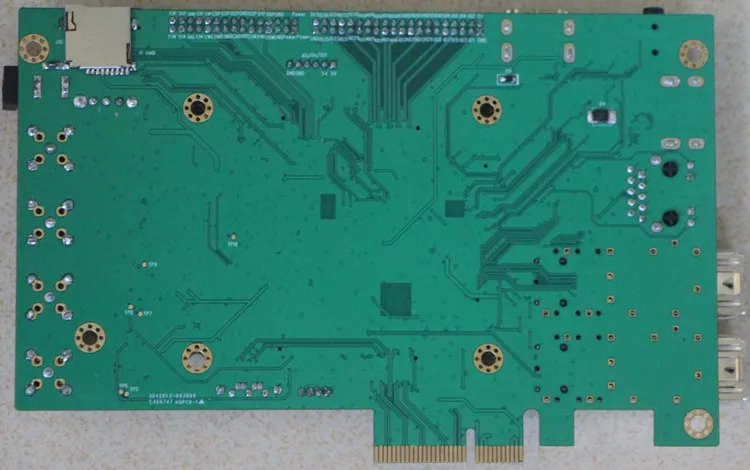

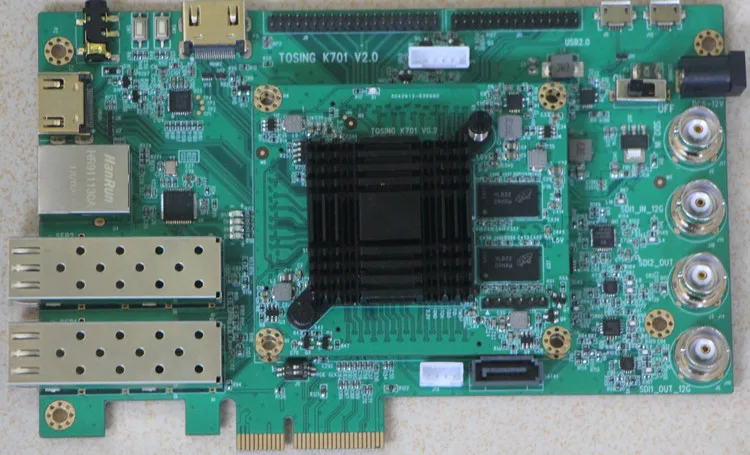

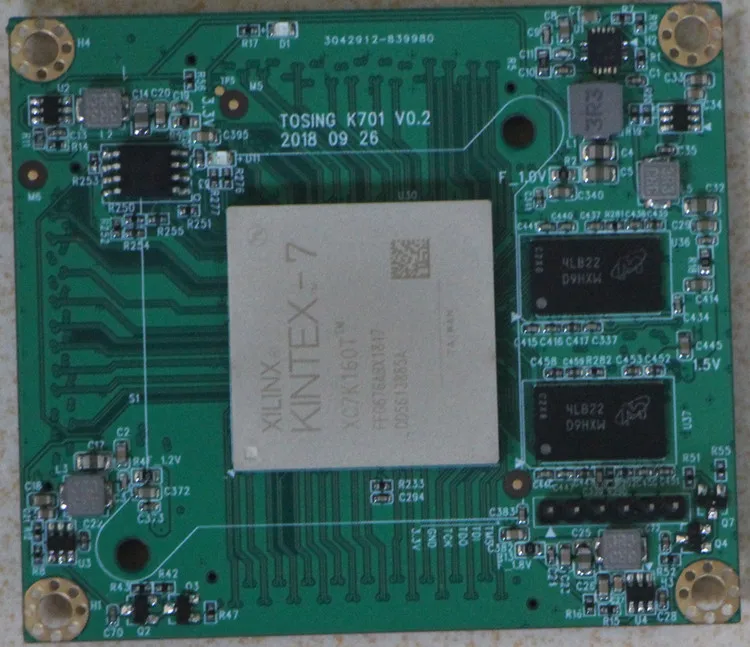

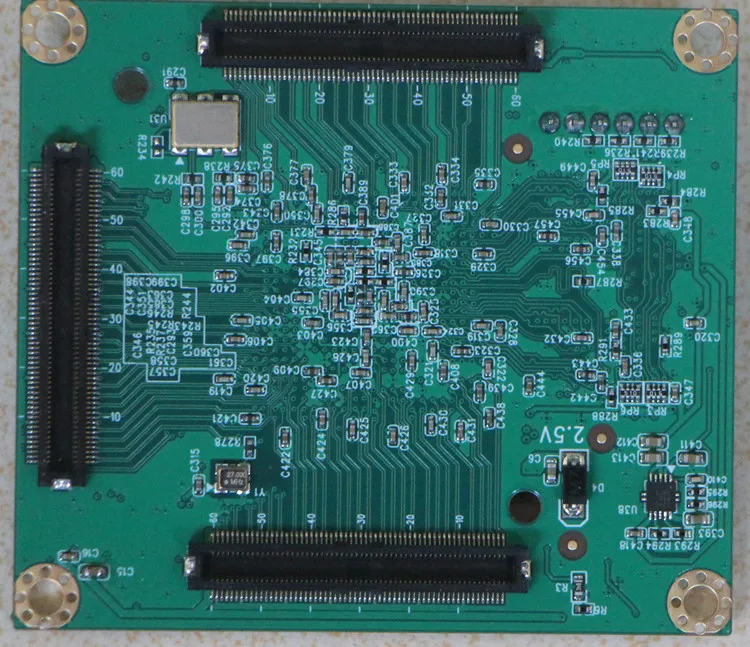

Плата принимает XILINX KINTEX xc7k160t-2fgg676 и xc7k325t-2fgg676, с 4 каналами sdi,pcie4x, 2 каналами hdmi для ввода и вывода, 1 канал хоста sata, 1 канал двухканального LVDS для ввода и вывода, 2 канала 10 Гигабитного оптического волокна 50 портов, 1 канал гигабитной сети, 1 канал последовательного порта, 1 канал usb2.0 и 2 части ddr3, которые могут разрабатывать различные видео с тестовым кодом и наведения файлов.6 баллов необходимо добавить для выставления счетов

Ознакомьтесь с руководством, пожалуйста, обратитесь к сетевому местоположению для загрузки Wechat

Исходный файл PCB не предоставляется, предоставляется только схема PDF.Тестовый код прилагается к плате следующим образом (версия vivado2017.4)
