Модуль сборщика энергии BQ25570 повышающее зарядное устройство и модуль

Модуль сборщика энергии BQ25570 повышающее зарядное устройство и модуль

Bq25570-это высокоинтегрированное решение для управления энергопотреблением nanopower, которое идеально подходит для удовлетворения конкретных потребностей сверхнизких энергосистем. Этот продукт предназначен для эффективного приобретения и управления микроватт (Вт) до милливатт (мВт) уровней мощности, генерируемых из различных источников постоянного тока, таких как Фотоэлектрические (солнечные), термоэлектрические генераторы, И пьезоэлектрические модули.Bq25570 является первым таким устройством для реализации высокоэффективного зарядного устройства с преобразователем nanopower buck для продуктов и систем, где питание и эксплуатация имеют критическое значение для беспроводных сенсорных сетей (WSNs).Конструкция bq25570 начинается с преобразователя/зарядного устройства постоянного/постоянного тока, который требует только микроватт мощности для начала работы. После активации зарядное устройство boost способно эффективно извлекать энергию из коллектора низкого напряжения, такого как термоэлектрический генератор (TEG) или одна или двойная солнечная панель. Повышающий преобразователь может быть запущен до уровня вина до 330мв, и после активации, может непрерывно приобретать энергию на уровне вина до 100 мВ.Bq25570 также выполняет программируемую сеть отслеживания максимальной мощности для оптимизации передачи энергии в устройство. Этот модуль настроен на 80%.Bq25570 разработан, чтобы быть гибким для поддержки широкого спектра компонентов хранения энергии. Источник энергии, из которого энергетический комбайн извлекает энергию, часто не фиксируется или варьируется с течением времени. Как правило, системе потребуется некоторый тип энергии компонент для хранения, такой как перезаряжаемый аккумулятор, большой конденсатор или обычный конденсатор. Энергетический компонент для хранения обеспечит определенную постоянную мощность, когда система этого требует. Энергетический компонент для хранения также позволяет системе обрабатывать любой пиковый ток, который не может быть непосредственно от источника ввода. Чтобы предотвратить повреждение компонентов хранения энергии клиента, Отслеживайте максимальное и минимальное напряжение со ссылкой на внутренний набор низкого напряжения (UV) и программируемые пользователем уровни перенапряжения (OV).Параметры:

• Входное напряжение модуля: DC0.1V-5.1V
• Выход напряжение летучая мышь \ Выход: 2V-5,5 V
• Температура рабочей среды: -40 °C ~ 85 °C

Инструкции:

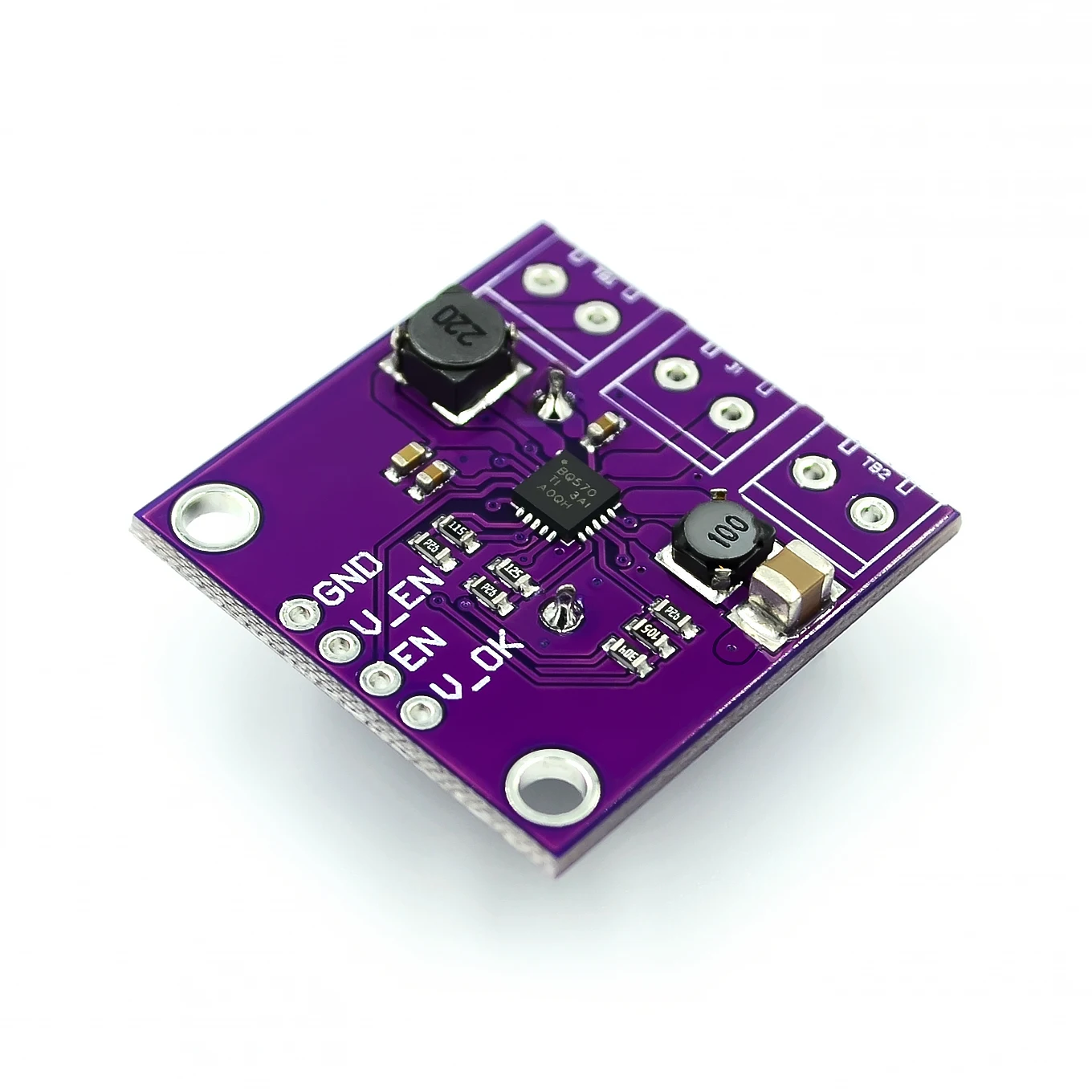

• EN: IC enable pin active low
• V_EN: выходной режим Buck обеспечивает высокую активность
• V_OK: Обычный выходной флаг батареи
