 XILINX 2S100E+ EDA6.1FPGA/EDA Комплексная экспериментальная система разработки

(XC2S100E)

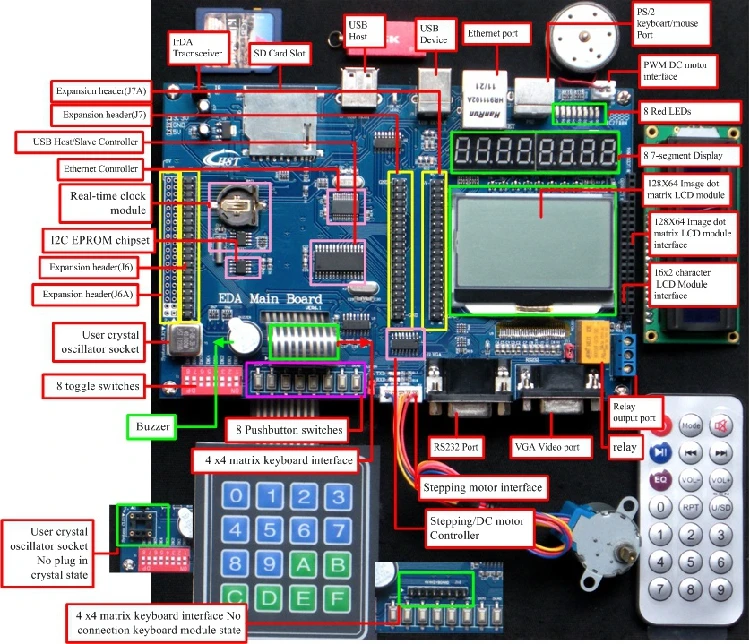

IСхема структуры системы

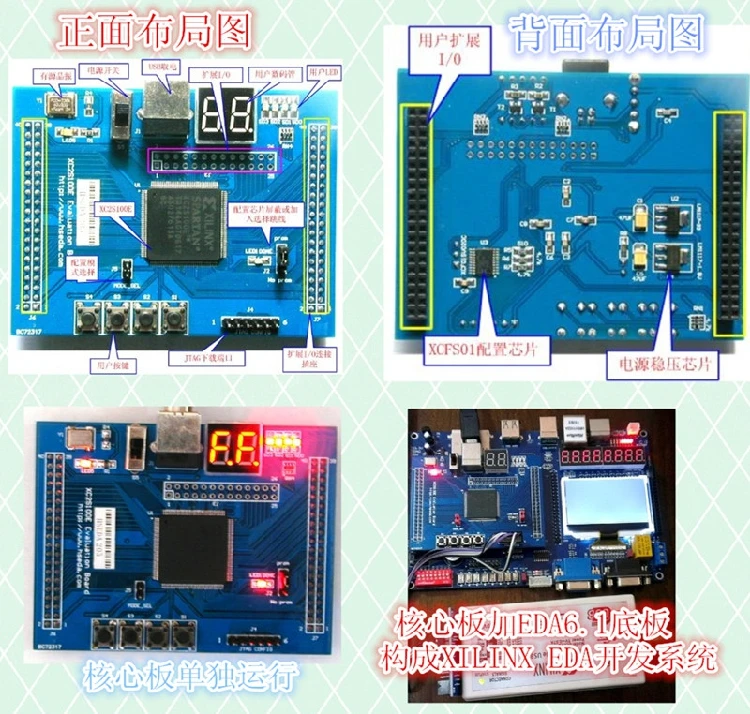

Конструкционный макет основной пластины

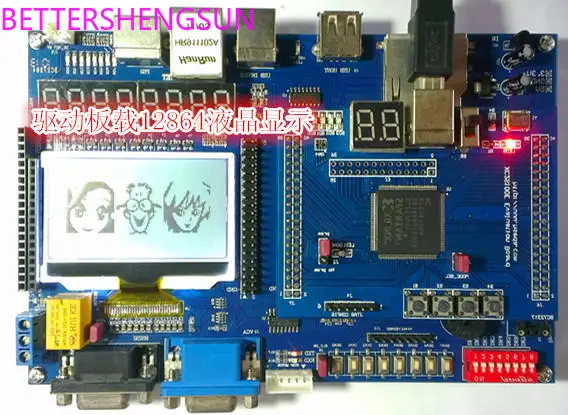

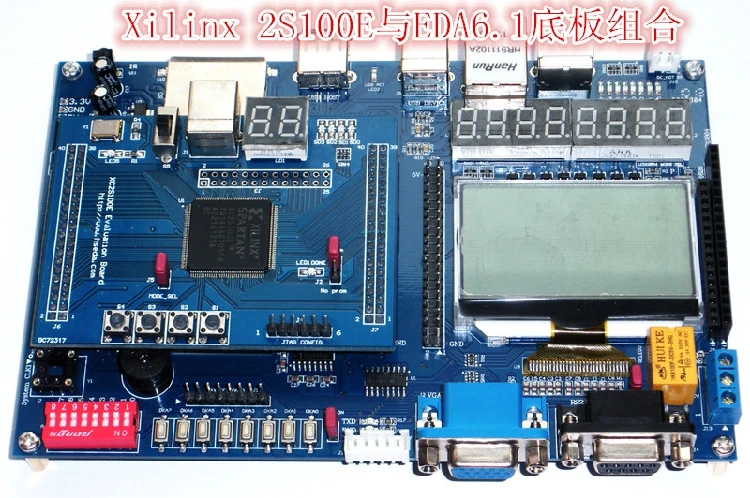

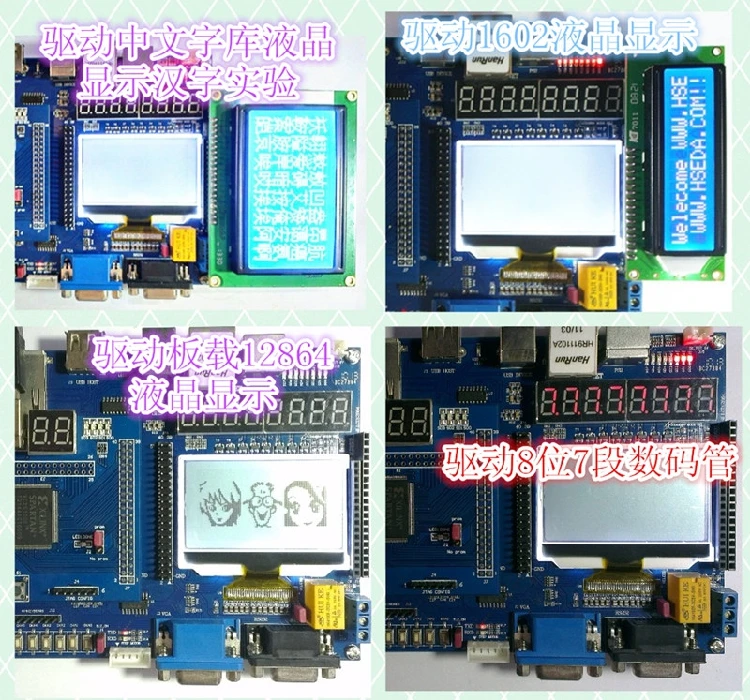

ДваСистематические экспериментальные результаты

222355.12289xc2s100e fpgae-26680;-24515;-26495;-36164;-28304;

5. EDA системные ресурсы и объяснения

& Nbsp; Для того, чтобы пользователи могли легко использовать и учиться, мы разработали мощный, недорогой EDA пол и различные расширительные доски. Этот пол EDA6 .1 основан на разработке и использовании направления EDA и специально разработан в соответствии с удобством обучения и разработки продукта.

&; Nbsp; & nbsp; Система разработки разработана с использованием XILINX широко используемых чипов Spartan II/E, и схема загрузки JTAG остается на доске. Чип последовательной конфигурации XILINX нового поколения XF01S интегрирован на плате. Для того, чтобы облегчить пользователям использование только этой загрузочной платы (то есть использовать ее как заднюю панель в собственной Целевой системе), на плате предоставляется активная кристальная Вибрация 50 м, И кристаллическая ударная розетка находится на полу EDA. Пользователи могут заменить различные частоты в зависимости от конкретной ситуации. Кристальная вибрация. Из-за разумной проводки, эта плата может работать стабильно на частоте выше 200 м. Мы смогли получить все эффективные I/O из чипа, расширяя разъем подключения и разъем, то есть, плата.(J3,J6,J7). Таким образом, вы можете легко сотрудничать с вашей целевой системой, то есть в качестве объединительной платы. Таким образом, даже если ваша целевая система не работает или повреждена, плата может быть удалена и вставлена в новую целевую систему для нормального использования, таким образом сокращает время разработки и снижает стоимость исследований и разработок. На плате есть разъем JTAG, который настроен для пользователя, чтобы оценить порт JTAG. В то же время мы настроили перемычку для выбора конфигурации на плате. Если вы просто проводите проверку программы,
