Универсальный пульт дистанционного управления 433 МГц 110 В 220 в 250 2200 Вт 4 Канальный

---













433 МГц универсальный пульт дистанционного управления 110 В 220 в 250 в 2200 Вт 4CH релейный модуль приемника 4 кнопки пульт дистанционного управления гаражный дверной светильник переключатель

Продукт Применение зона

Дверь гаража с дистанционным управлением \ дверь дома с дистанционным управлением \ лампа с дистанционным управлением \ шторы с дистанционным управлением \ ворота с дистанционным управлением и другие устройства дистанционного управления

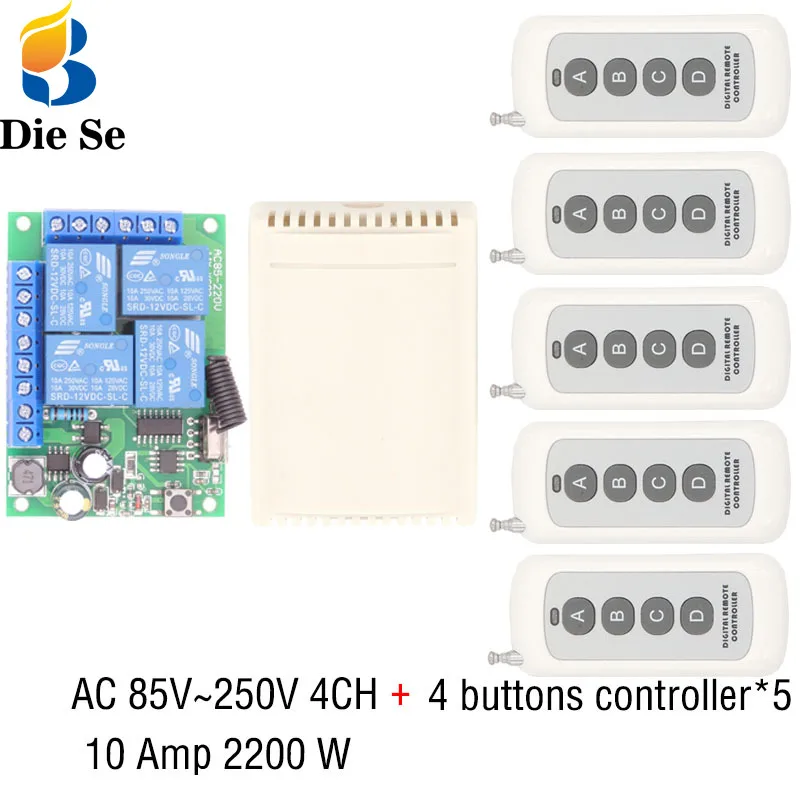

Посылка включает в себя

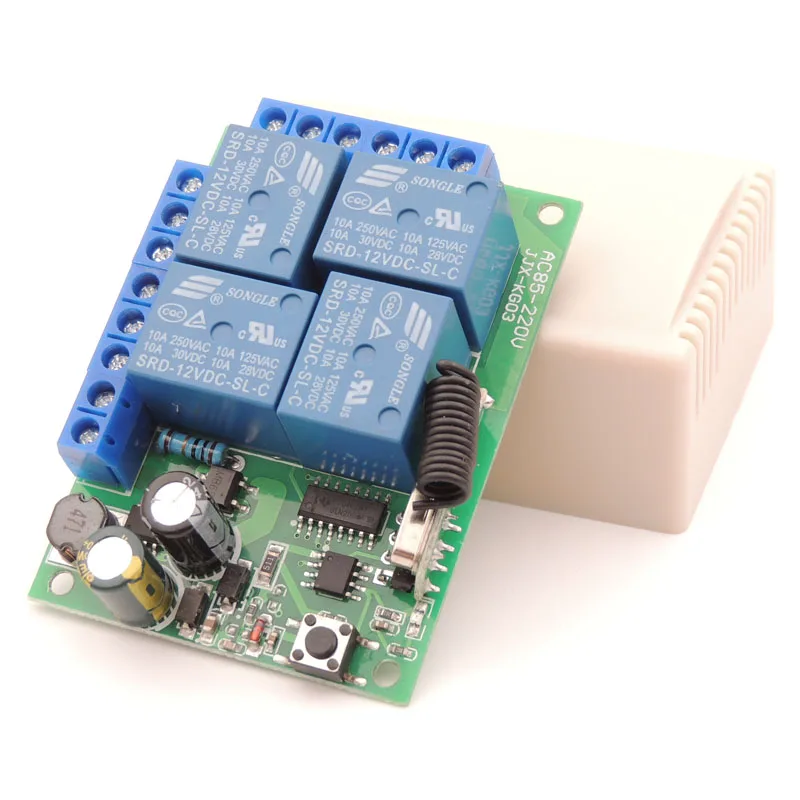

Модуль приемника (включая корпус)

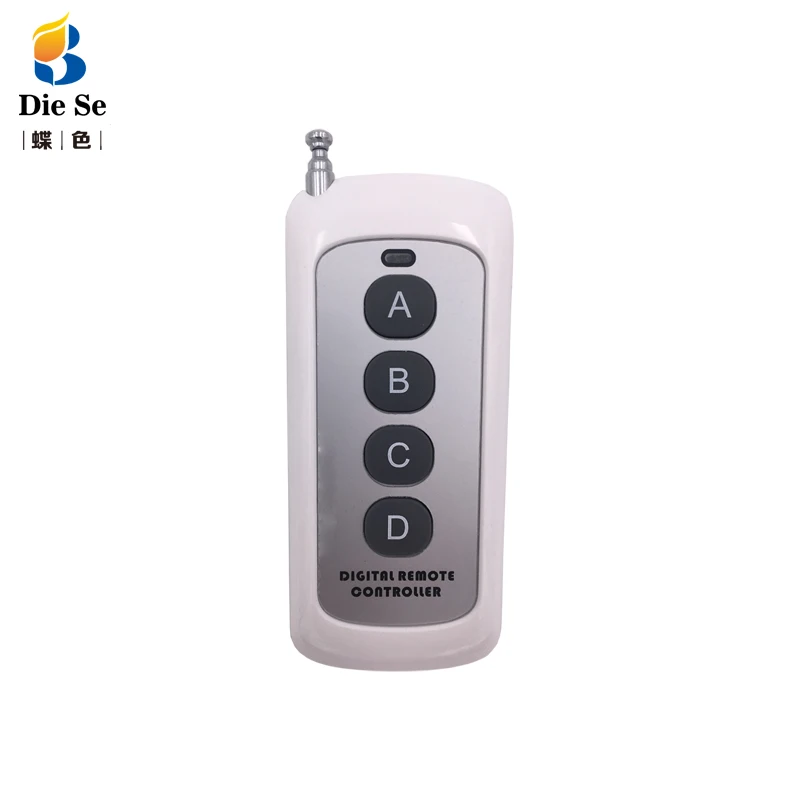

Пульт дистанционного управления (включая батарею)
Руководство по эксплуатации



---





Технические данные

Электроника характер:

• Рабочее напряжение: AC85V ~ 250V
• Входное напряжение: 1 В ~ 250 В
• Выходное напряжение: 1 В ~ 250 В
• Максимальный ток: 10 ампер
• Максимальная нагрузка: 2200 Вт
• Потребляемый ток: 5mA
• Рабочая частота: 433 МГц
• Чувствительность приема:-104dBm
• Функция опции: Мгновенный/тумблер/защелкивающийся
• Режим модуляции: ASK
• Режим соответствия: Интеллектуальный код обучения
• Режим выхода: сухой контакт/выходное напряжение
• Основа: Да
• Рабочая температура: -30 ~ + 80

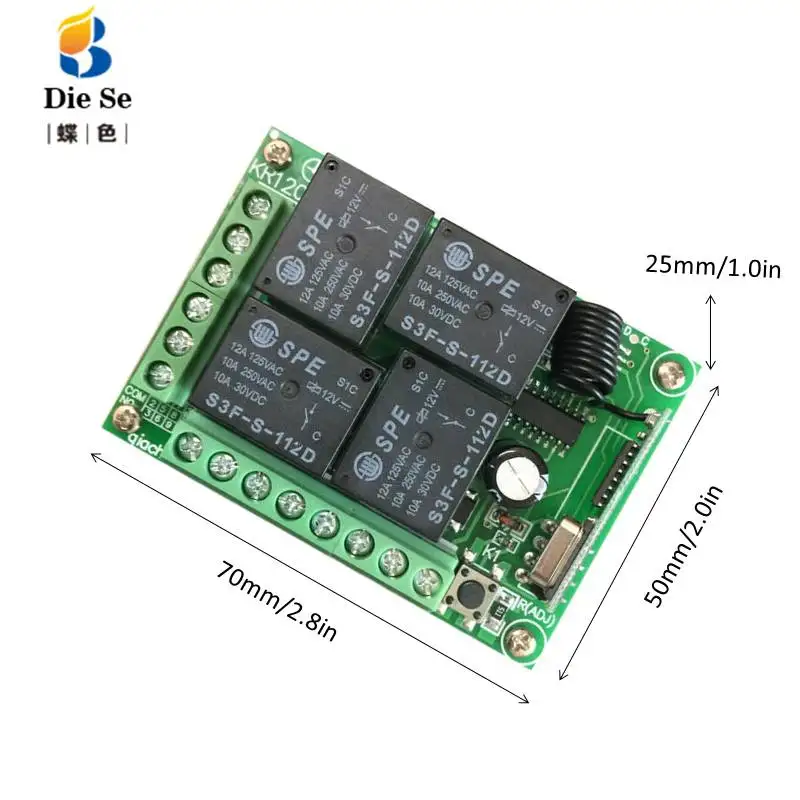

• Размер печатной платы: 68,2x48,2 (мм)

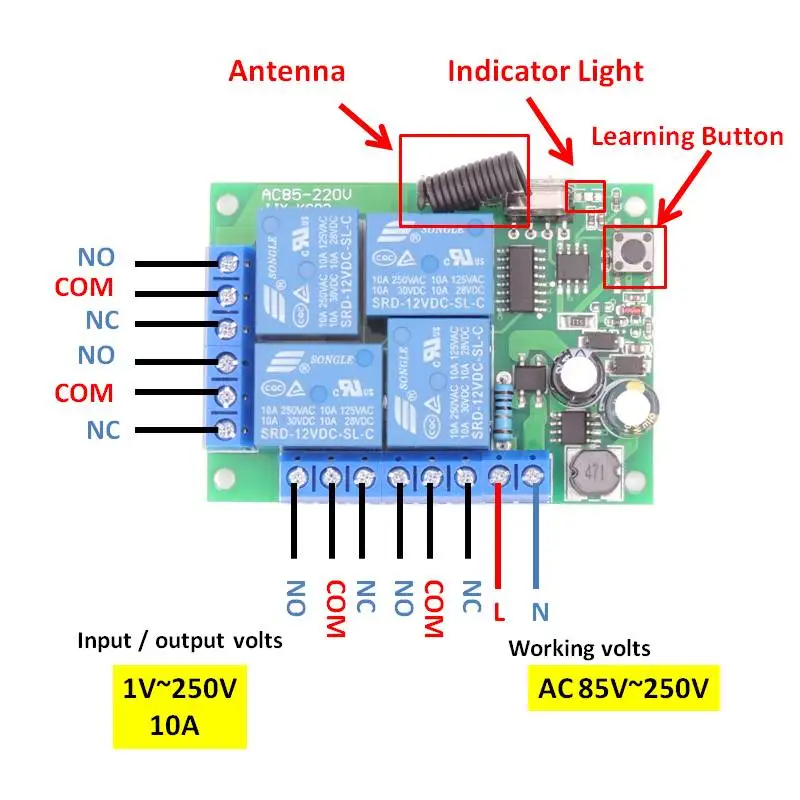

  Pin-код функции:

• + V: положительный полюсный вход
• GND: вход отрицательного полюса

Реле 1/2/3/4

• 1. Нормальное закрытие реле (NC)
• 2. Общие Реле (COM)
• 3. Нормальное открытие реле (нет)

  Продукты Дисплей Советы: Все наши продукты высокого качества!Если у вас есть другие потребности, пожалуйста, не стесняйтесь покупать их в нашем магазине.

Нажмите здесь, чтобы найти больше

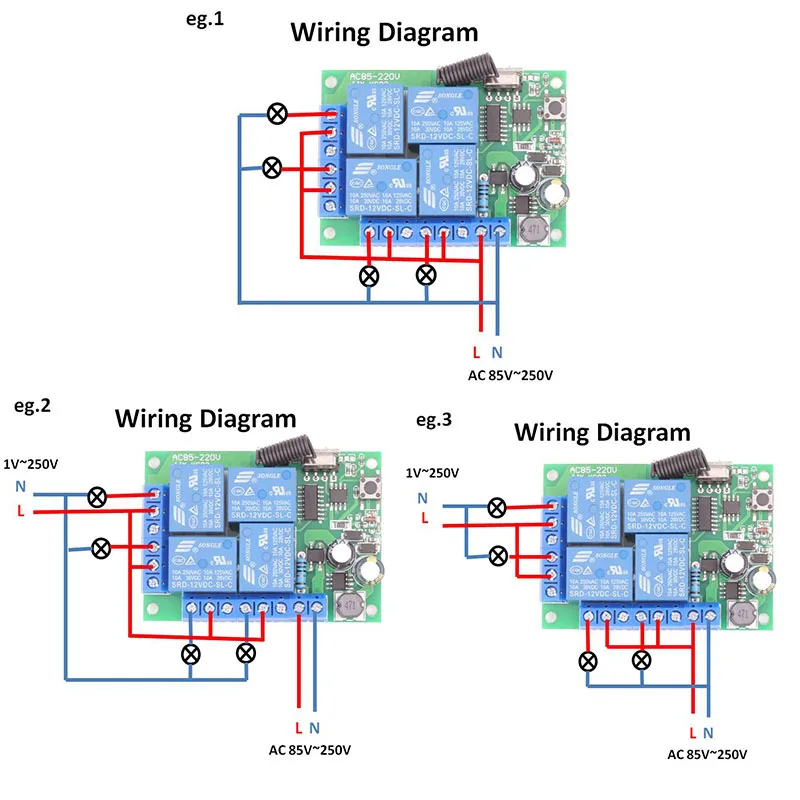

Схема подключения режимов

  Пожалуйста, обратите внимание: Модуль переключателя приемника имеет 3 способа работы. Выходной сигнал имеет 2 уровня напряжения. Он определяется входом COM pin.



Примечания   1. Пожалуйста, не заряжайте работу, вы должны выключить питание и работать после тестирования и коррекции электричества. 2. Пожалуйста, немедленно измените батарею, когда напряжение пульта дистанционного управления недостаточное (когда напряжение батареи недостаточное, как правило, приближается передача) 3. Пожалуйста, обратите внимание, чтобы избежать металлической маски, большого оборудования, сильных помех, электромагнитных поданных при использовании беспроводных радиочастотных продуктов, и избежать слишком короткого расстояния между пультом дистанционного управления и приемной платой. 4. Пожалуйста, избегайте ненормального использования продукта. Ненормальное использование уменьшит производительность продукта и срок службы, если серьезно это может повредить продукты и даже сделать опасность для вашего сейфа.



Режим работы

Вы можете сочетать пульт дистанционного управления с модулем переключателя приемника в 3 режимах.

• Дистанционный режим 1: Кратковременный режим

Пресс и удерживайтеОдна кнопка->На; Отпустите кнопку->OFF



• Дистанционный режим 2: ТумблерРежим

Нажмите одну кнопку->На; Нажмите на ту же кнопку снова->OFF



• Дистанционный режим 3: ФиксаторРежим

Нажмите одну кнопку «A»->На; Нажмите другую кнопку «B»->Выключено (другое реле включается для включения)



Настройка

-  Часть 1: Удалению существующих данныхО удаленном режиме

 Примечание:    Когда вы получаете наши продукты, он может быть установлен в одном удаленном режиме случайным образом, потому что каждый продукт получил тест, когда он может быть аранжирован для отправки. Поэтому, пожалуйста, удалите имеющиеся данные о    Удаленном режиме    Для первого применения.   Нажмите кнопку обучения наПриемник модуль автоматического включения света доска8 раз   , Существующие данные успешно удаляются.   После удаления данных весь пульт дистанционного управления больше не может работать.







  -  Часть 2: Настройка режима дистанционного управления

Дистанционный режим 1:Кратковременный режим

• Шаг 1

Нажмите и отпустите кнопку обучения наПлата приемникаОдин раз. Подождите немного, светодиодный индикатор выключится, указав, что вы ввели режим обучения.

• Шаг 2

Нажмите и отпустите одну кнопку на Пульт дистанционного управления Управление    Светодиодный индикатор на плате приемника включится, затем выключится, указав, что кнопка получена.   Подождите 3 секунды, светодиодный индикатор снова включится, указав, что система готова к использованию.



Дистанционный режим 2:   Режим переключения

• Шаг 1

Нажмите и отпустите кнопку обучения наПлата приемникаДважды. Подождите немного, светодиодный индикатор выключится, указав, что вы ввели режим обучения.

• Шаг 2

Нажмите и отпустите одну кнопкуНа Пульт дистанционного управления УправлениеСветодиодный индикатор на плате приемника включится, затем выключится,    Указание кнопки было изучено.   Подождите 3 секунды, светодиодный индикатор снова включится, указав, что система готова к использованию.

Режим дистанционного управления 3: БлокировкаРежим

• Шаг 1

Нажмите и отпустите кнопку обучения наПлата приемникаВ три раза. Подождите немного, светодиодный индикатор выключится, указав, что вы ввели режим обучения.

• Шаг 2

Нажмите и отпустите одну кнопку На Пульт дистанционного управления Управление,  Встроенный светодиодный индикатор будет мигать 5 раз, чтобы сообщить, что Настройка блокируемого режима прошла успешно.   Подождите 3 секунды, светодиодный индикатор снова включится, указав, что система готова к использованию.



На странице сведений об изделиях доступно демонстрационное видео.     * Если вы не понимаете четко. Пожалуйста, отправьте нам сообщение. Мы сделаем все возможное, чтобы обслуживать каждого из наших клиентов. Наслаждайтесь покупками! *
