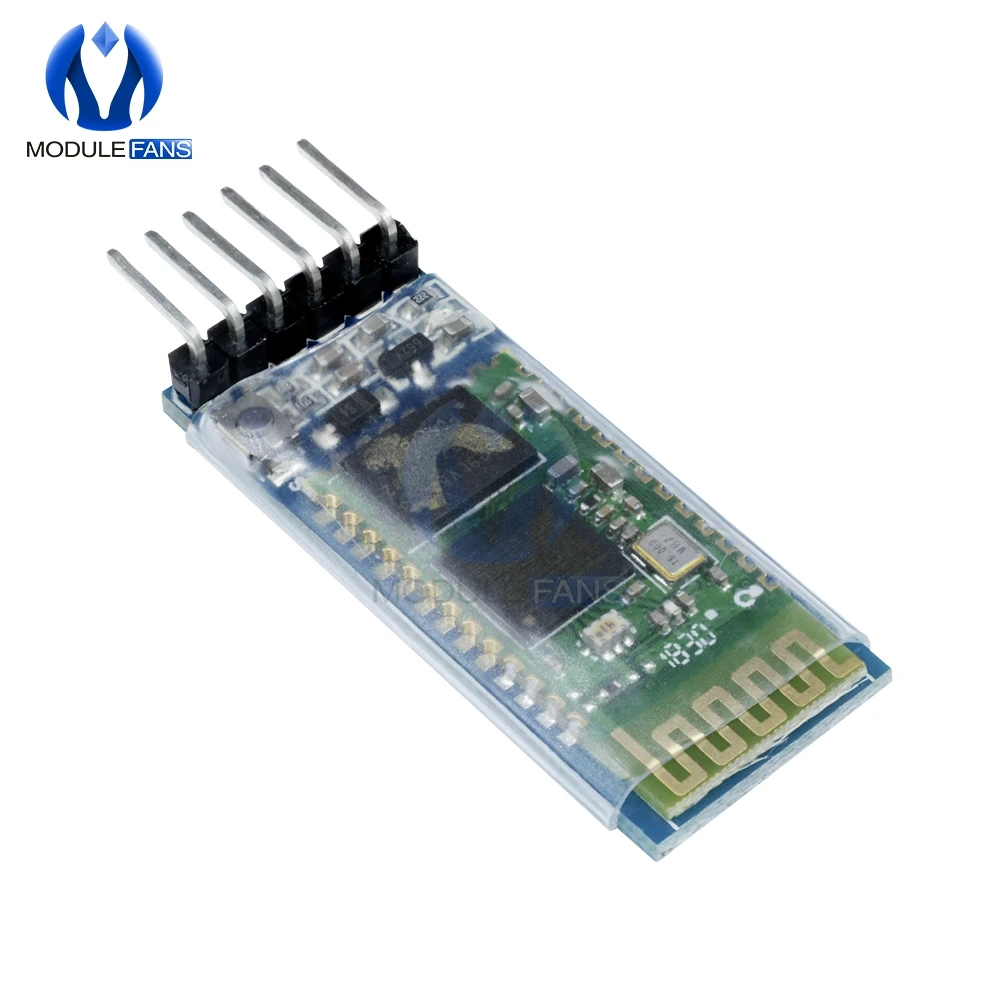

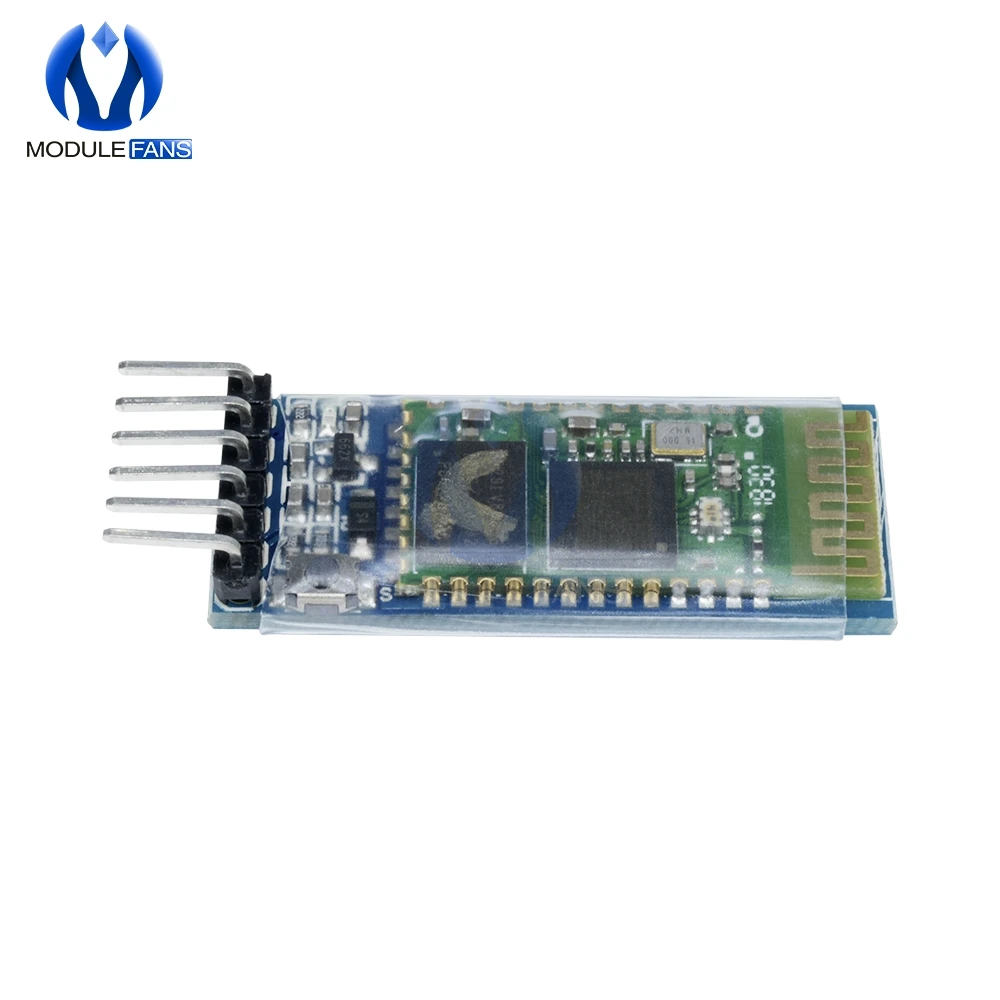

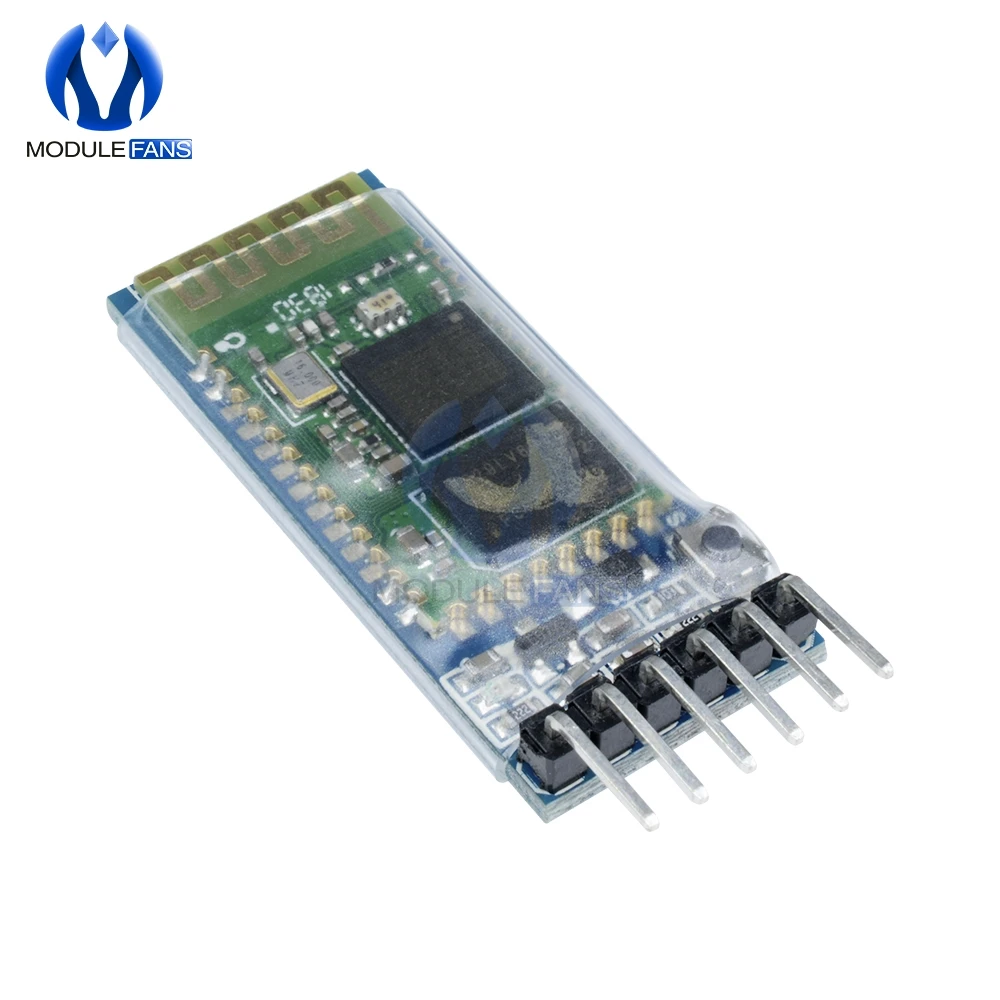

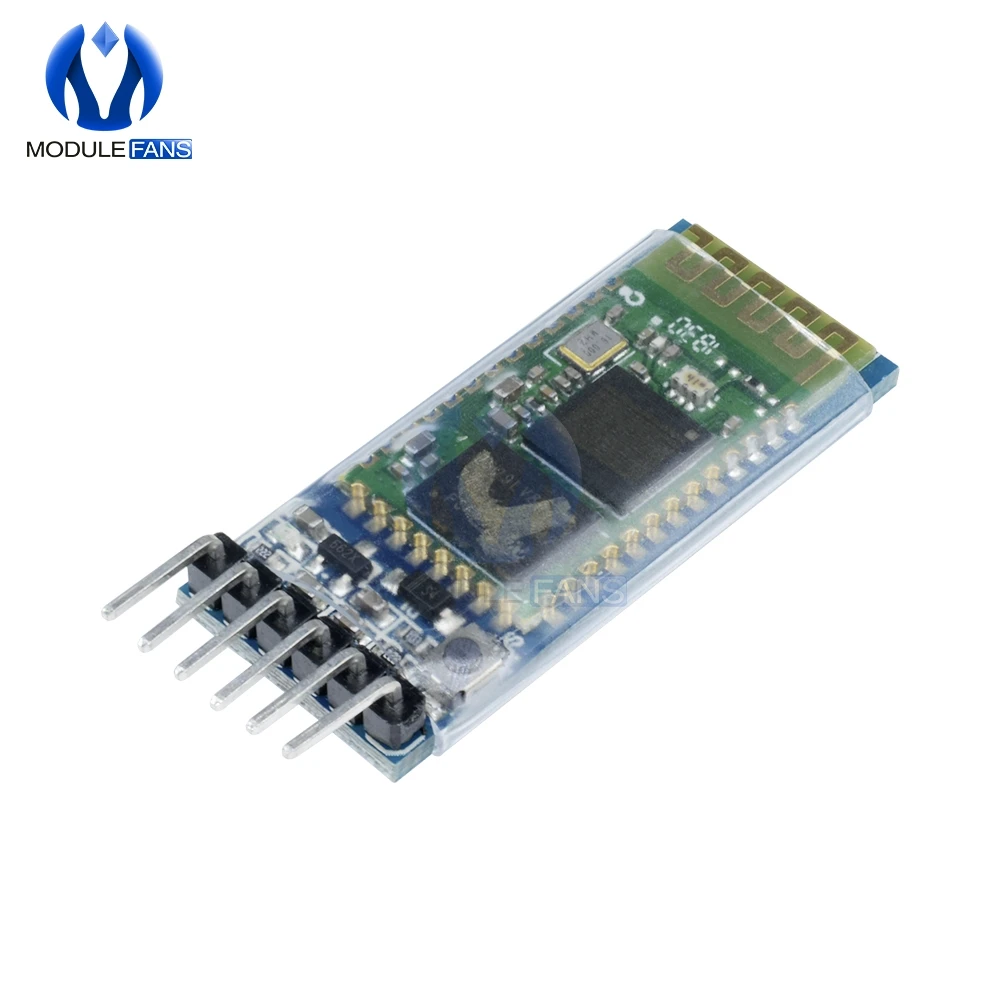

Беспроводной модуль совместимый с Arduino Serial 6 Pin P 6pin Bluetooth RF приемник

---

Примечание: ЭтоHC-05Модуль Bluetooth Slaveand master два в одном модуле Этот модуль можно установить на передатчик или приемник, передатчик может быть сопряжен с приемником, приемником и приемником или передатчиком, и передатчик не может общаться между ними, приемник может сочетаться с компьютерами и сотовым телефоном bluetooth, при покупке, по умолчанию для приемника. 1. Это HC-05. 2. Используйте основной чип CSR bluetooth, стандарты протокола bluetooth V2.0.
3. Модуль Рабочее напряжение 3,3 V.
4. Поттер по умолчанию 9600, пользователь может быть настроен.
5. Размер основного модуля: 28 мм x 15 мм x 2,35 мм.
6. Рабочий ток: подходит для 30 мА, подходит для 8 мА.
7. Постоянный ток: без спящего режима.
8. Используется для gps-навигационной системы, счетчика воды и электричества.
9. С компьютером и bluetooth адаптером, PDA, бесшовное оборудование подключения

• Коммерческая серия: плата модуля Bluetooth
• С светодиодный светильник индикатора, используйте 150 мА и 3,3 В чип регулирования.
• С VCC.GND.TXD.RXD ногой для Bluetooth
• С кнопкой «Re-seach» (вкл/выкл/Пробуждение ноги для него, внешний MCU outinput «высокий уровень» может управлять модулем для повторного захвата)
• Совместим с модулем bluetooth master ".slave module" или модулем master-slave(whole).
• Вход напряжение: 3,3 ~ 6V
• Размер: 1,55 см * 3,98 см

Примечание:

Входного источника питания 3,3 ~ 6V, запрещает более 7V Нет "автоматически предотвращает питание peversing func", поэтому, пожалуйста, правильно подключите источник питания
Мы рекомендуем установить «Bluetooth master module»
«Состояние»-это Выходная ступня для состояния светодиодный, когда bluetooth «не подключен», выход «импульсный»; Когда bluetooth «подключен», выход «высокий уровень», мы можем определить состояние от "MCU"
Если только плата, нет никакой «функции Bluetooth» 1,1 небольшой смысл (очень важно):
TXD: Отправитель обычно представлен в качестве собственного отправителя. Нормальная связь должна быть подключена к RXD другого устройства.
RXD: принимающий конец обычно представлен как собственный приемный конец, и нормальная связь должна быть подключена к TXD другого устройства.
При нормальном общении TXD всегда подключается к RXD устройства!
Самополучение: RXD подключается к TXD других устройств во время нормальной связи. Поэтому, если вы хотите получить данные, отправленные самостоятельно, как следует из названия, то есть вы получаете данные, отправленные самостоятельно, то есть, его собственный TXD напрямую подключен к RXD, который используется для тестирования собственной передачи и приема.Является ли это нормальным или нет самым быстрым и простым методом тестирования. Когда возникает проблема, сначала проводится тест, чтобы определить, неисправен ли продукт.Также известный как тестирование обратной связи.

1,2 логика уровня:
Уровень TTL: обычно данные указывают на бинарный. Указанный + 5 В эквивалентен логике «1». 0 В эквивалентен логике "0". Это называется TTL сигнальной системой и является положительной логикой.
Уровень RS232: от-12 В до-3 в, эквивалентный логике «0», + 3 В до + 12 В логический уровень, эквивалентный логике «1», является отрицательной логикой

1,3 Особенности продукта:

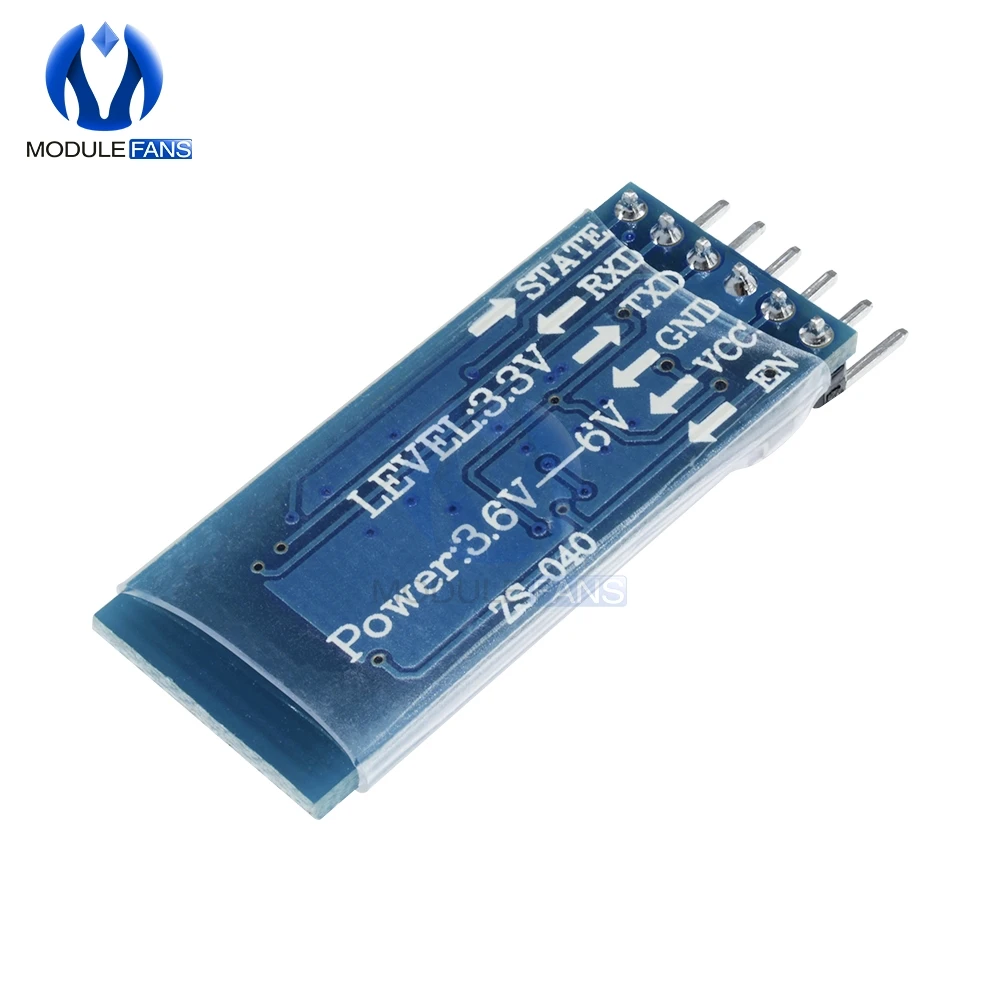

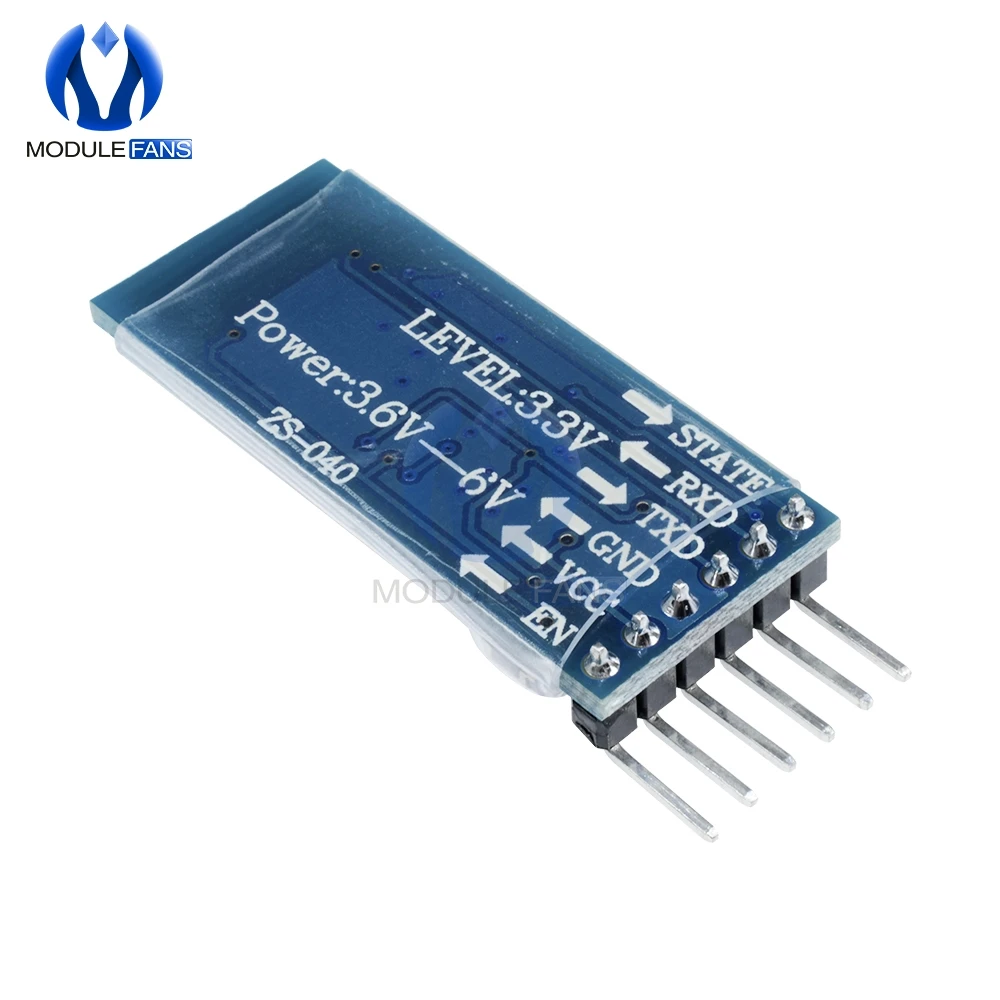

1. Основной модуль использует HC-05 Рабочий модуль. Лидирующий интерфейс включает в себя VCC, GND, TXD, RXD, ключевой контакт, статус соединения Bluetooth (состояние), неподключенный выход низкий, а выход высокий после подключения.
2. Светодиод указывает на состояние подключения Bluetooth, мигание указывает на отсутствие подключения Bluetooth, медленное мигание означает вход в режим AT, двойное мигание означает, что Bluetooth подключен и порт открыт
3, нижняя пластина устанавливается с анти-обратного диода, с 3,3 V LDO, входное напряжение 3,6 ~ 6В, сила тока составляет примерно 30mA в тех случаях, когда не в паре, около 10 мА После сопряжения входное напряжение запрещено превышать 7 в!
4 уровня интерфейса 3,3 V, может быть непосредственно подключенный к различные микроконтроллеры (51, AVR, PIC, ARM, MSP430 и т. д.), 5V микроконтроллер также может быть напрямую подключены, без MAX232 нельзя пройти через MAX232!
5, эффективное расстояние открытого пространства составляет 10 метров (уровень мощности-класс 2), также возможно более 10 метров, но качество соединения этого расстояния не гарантируется.
6. После сопряжения, при использовании полнодуплексный последовательный порт, вам не нужно знать какой-либо по протоколу Bluetooth, поддержка 8-bit data бит, 1 бит стоп-бит, И может установить формат связи паритета. Это также наиболее распространенный формат связи и не поддерживает другие форматы.
7, вы можете войти в командный режим AT, потянув 34 фута, чтобы задать параметры и информацию о запросе
8, малый размер (3,57 см * 1,52 см), Заводское производство пластырей, чтобы обеспечить качество пластырей.И набор прозрачных термоусадочных трубок, пыленепроницаемых и красивых, и обладает определенной антистатической способностью.
9, может быть переключен на хост или ведомый режим через команду AT, может быть подключен к указанному устройству через команду AT
10. Поддержка стандартной скорости передачи данных от 4800bps до 1382400bps

1,4 использование продукта:
После сопряжения его необходимо использовать только в качестве последовательного порта с фиксированной скоростью передачи данных. Таким образом, до тех пор, пока на последовательный порт устройства с "фиксированная скорость передачи данных, 8-bit data бит, отсутствие" формат связи, который может непосредственно заменить оригинальный проводной Последовательный порт.Нет необходимости изменять программу.Такие как сбор данных, смарт-автомобили, серийные принтеры, наружный точечный матричный контроль экрана.
В сочетании с компьютером: подходит для связи между компьютером и устройством через последовательный порт Bluetooth, метод использования такой же, как и последовательный порт
Сопряжение с мобильный телефон: подходит для связи между мобильный телефон и устройство через последовательный порт Bluetooth, используя тот же метод, что и последовательный порт
Сопряжение с хостом Bluetooth: подходит для двух устройств для связи непосредственно через последовательный порт Bluetooth, например, между MCU и MCU, между проводным последовательным портом и MCU и т. д.

Гибкое использование:
Скорость передачи данных изменяется, потому что полученный конец и передающий конец могут выбрать соответствующую скорость передачи, и может использоваться в качестве устройства для преобразования скорости передачи, когда количество данных невелико.

2,1 Как подключить модуль Bluetooth к компьютеру (эффективно от режима slave)
Ниже приведен пример сопряжения с компьютером с Bluetooth:
Первая мощность на прозрачном модуле передачи Bluetooth, в это время светодиодная вспышка, откройте «мое положение bluetooth», нажмите «Поиск устройств, расположенных в допустимом диапазоне»,


Система будет искать устройство Bluetooth, имя устройства по умолчанию-«linvor» (если имя изменено, это измененное имя, например «jiayuanelectron»), дважды щелкните или щелкните правой кнопкой, чтобы выбрать «Добавить устройство Bluetooth».

Введите пароль сопряжения (по умолчанию "1234"),

Нажмите «Далее». Если пароль правильный, компьютер и прозрачный модуль передачи установят соединение. Если последовательное устройство Bluetooth ранее не было установлено, система автоматически установит драйвер и создаст виртуальный последовательный порт.

Нажмите на конфигурацию и выберите соответствующий COM-порт.

Я могу выбрать только com5 здесь, этот порт является последовательным портом для работы компьютера после подключения. Например, я здесь com5. При открытии этого порта светодиодный модуль Bluetooth изменится от вспышки до двойной вспышки. В это время необходим только модуль Bluetooth.Он может использоваться в качестве последовательного порта с фиксированной скоростью передачи данных компьютера, за исключением того, что он является беспроводным.

Посылка включает в себя:

1 шт. * HC-05 модуль bluetooth с задней панелью
