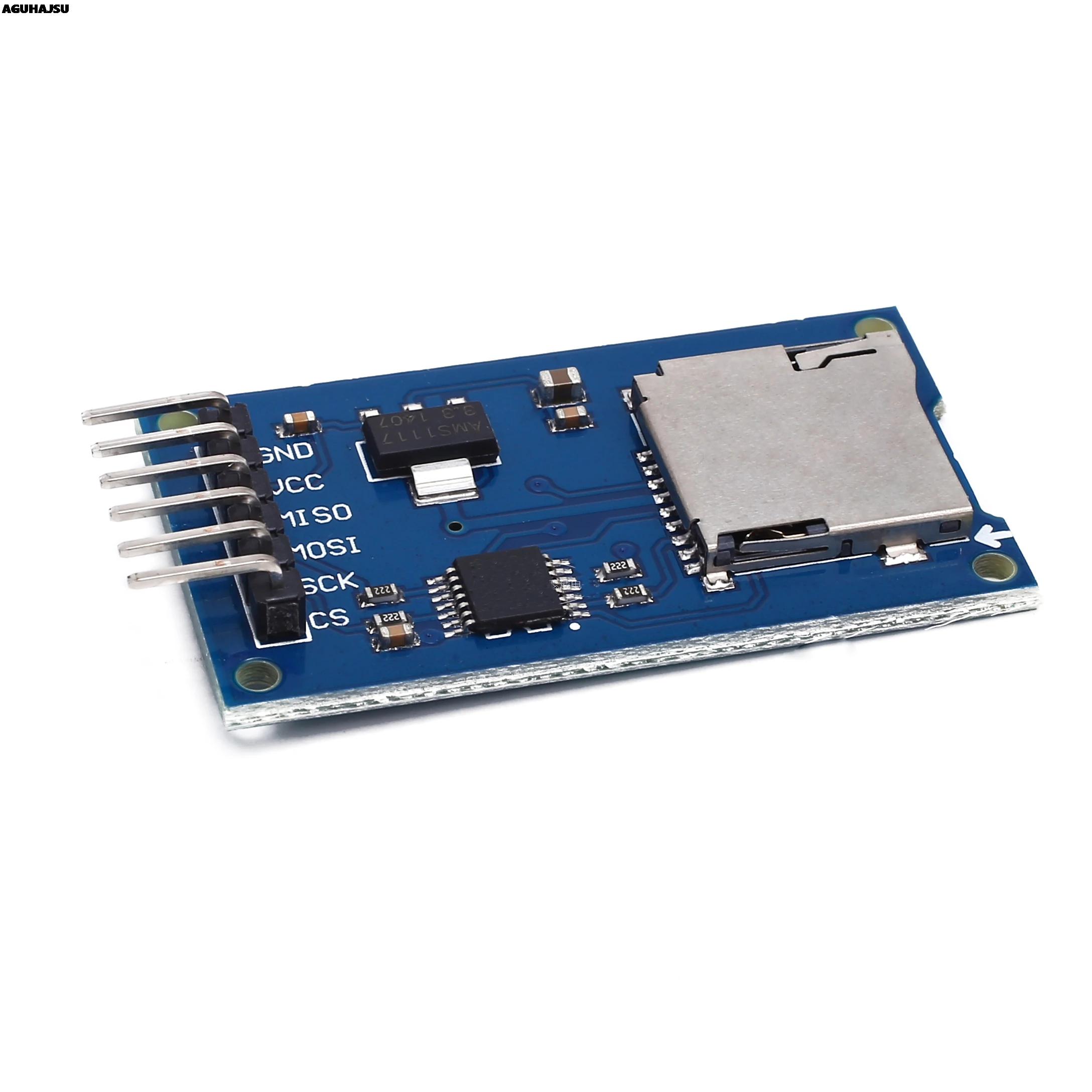

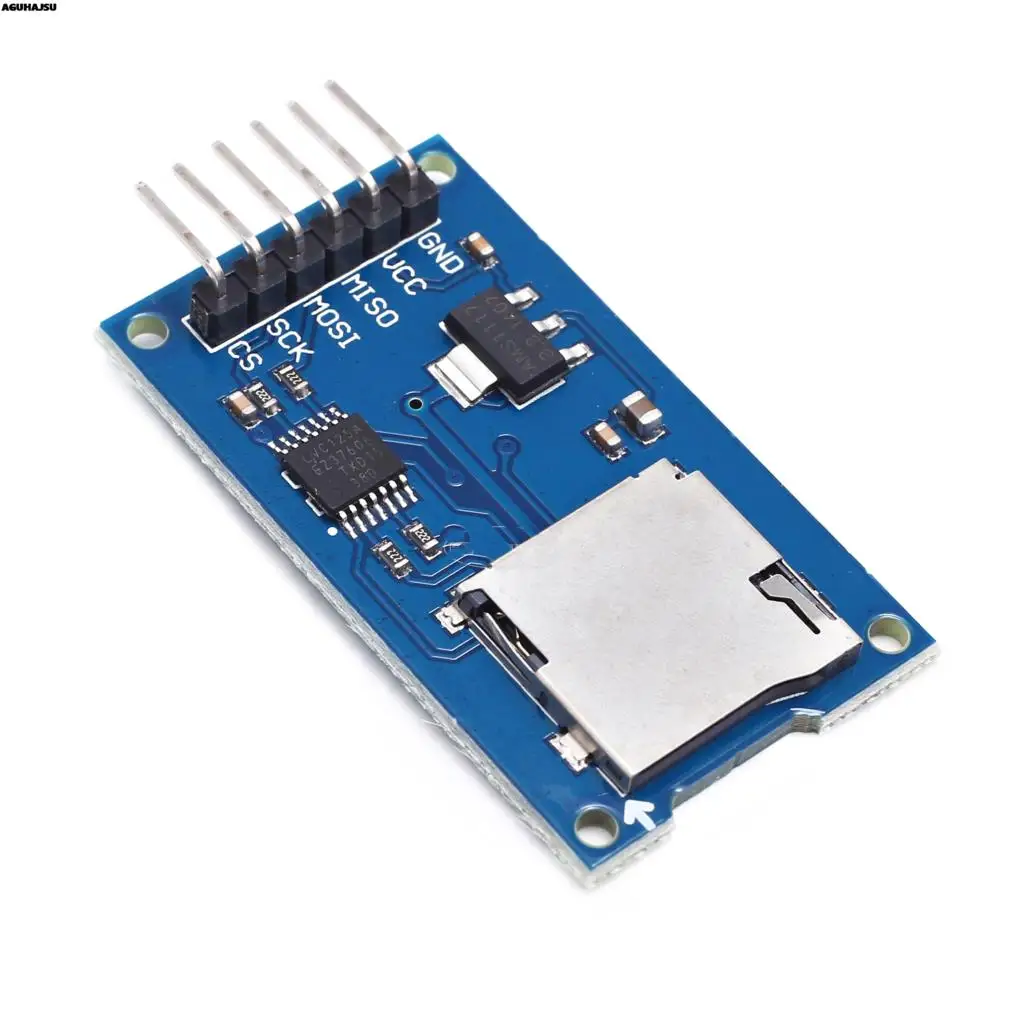

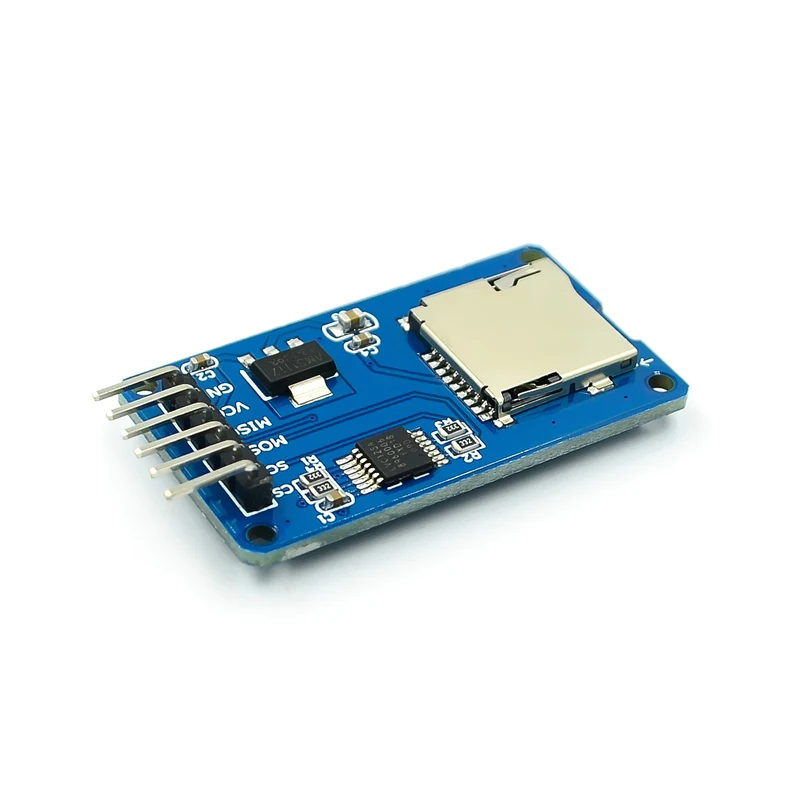

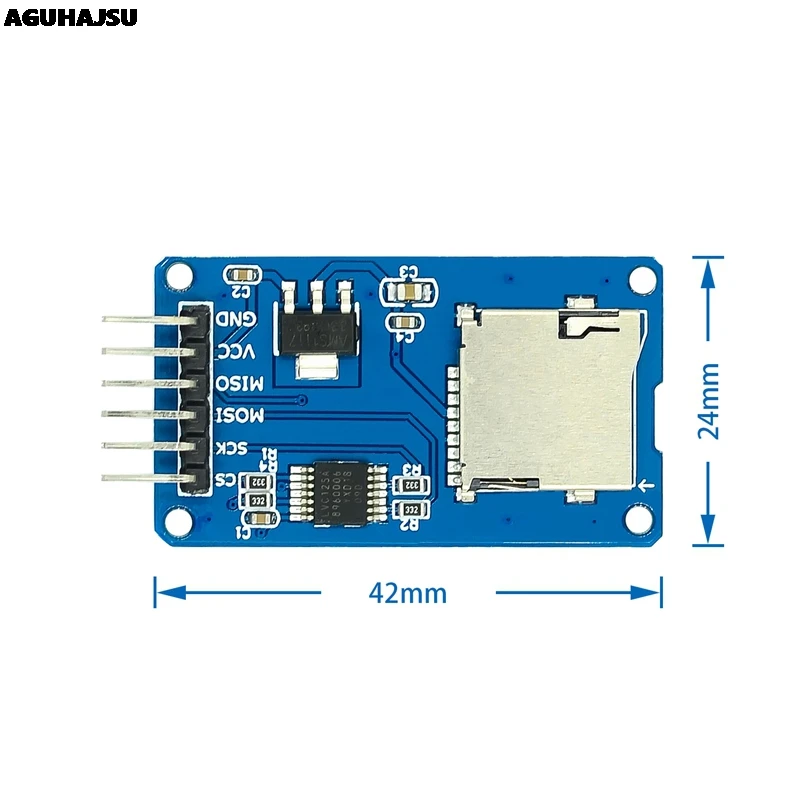

1 шт./лот Micro SD карта Мини TF кардридер модуль SPI интерфейсы с чипом конвертера

1 шт./лот Micro SD карта Мини TF кардридер модуль SPI интерфейсы с чипом конвертера

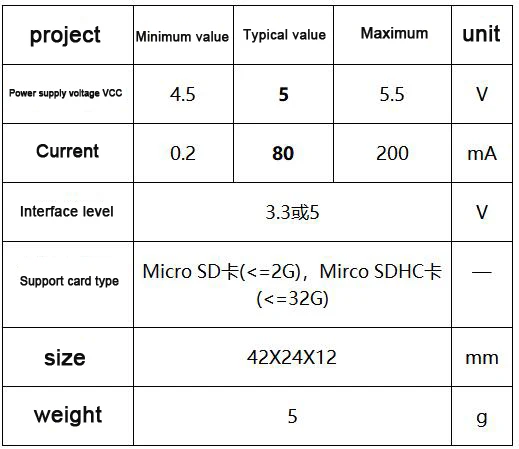

Характеристики модуля:

1. Поддержка карты Micro SD, карты Micro SDHC (высокоскоростная карта)

2. Встроенный смещение уровня цепи, то есть уровень интерфейса может быть 5V или 3,3 V

3. Мощность поставка 4,5 V ~ 5,5 V, бортовой 3,3 V регулятор цепи

4. Интерфейс связи является стандартным интерфейсом SPI

5,4 M2 позиционирование винтов отверстия для легкой установки

Интерфейс управления:

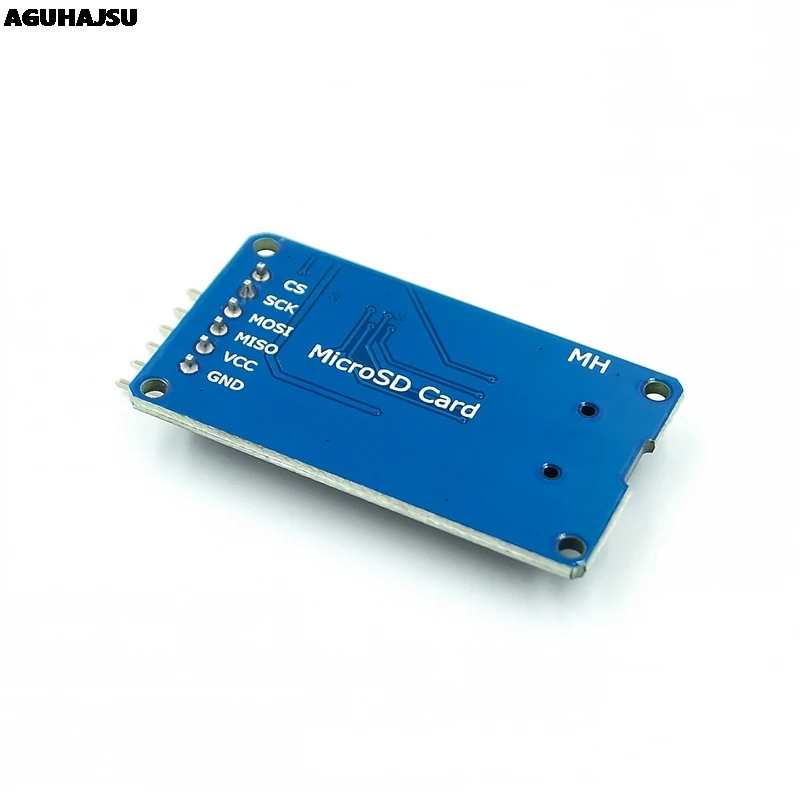

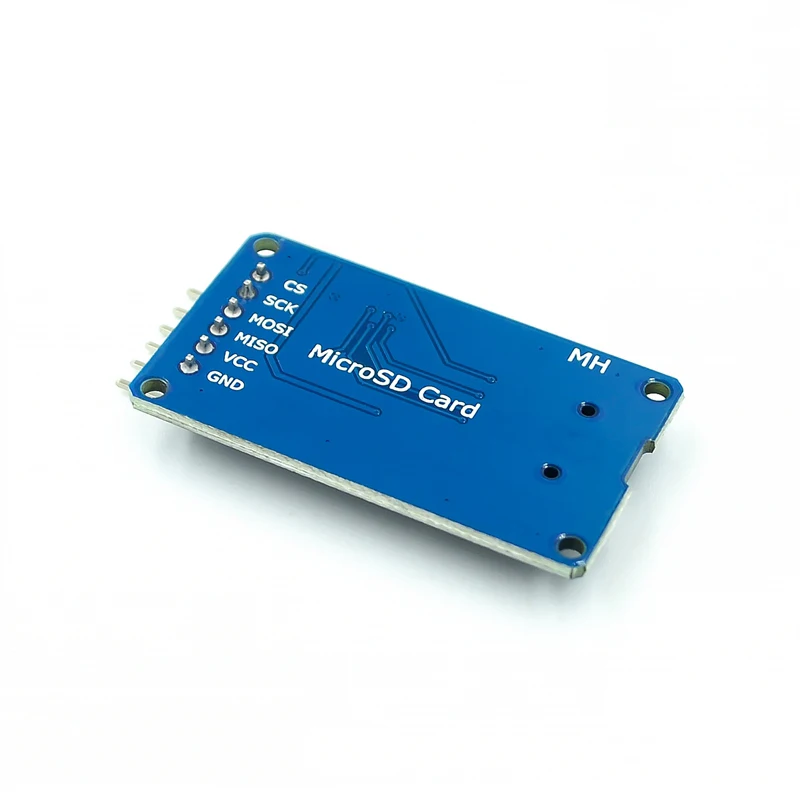

В общей сложности 6 контактов (GND, VCC, MISO, MOSI, SCK, CS), GND-это земля, VCC-это источник питания, MISO, MOSI, SCK-шина SPI, CS-это чип выбора сигнального штифта;

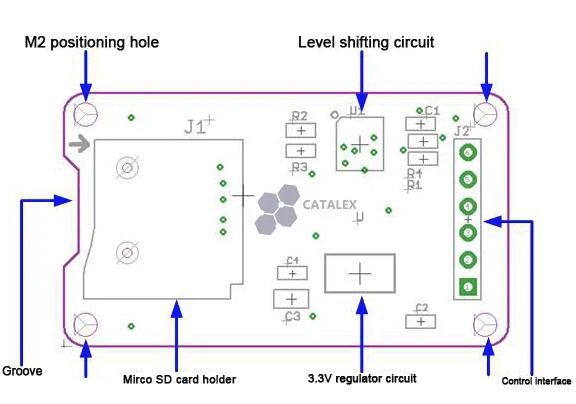

3,3 V регулятор напряжения схема:
3,3 V LDO регулируемый выход является уровень конверсионный чип и карты памяти Micro SD.

Смещение уровня цепи:
Сигнал на направление Micro sd-карта отформатирована в пересчете на 3,3 V, и мисо сигнал устройство для чтения microsd-карт карты интерфейс управления также преобразуется 3,3 V. Как правило, микроконтроллер AVR может считывать сигнал;

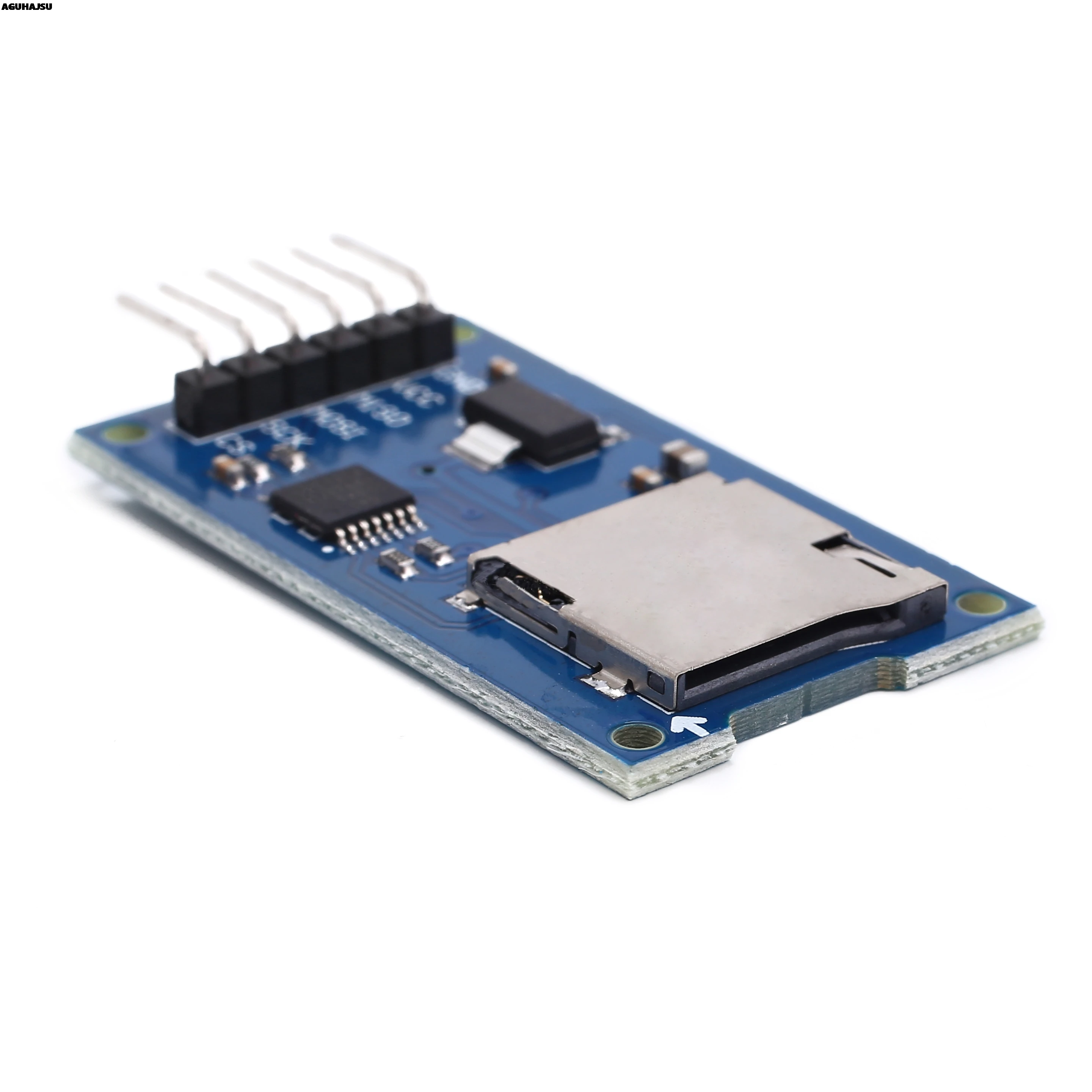

Микро-sd колода:
Это само-эластичный держатель для карт для легкой вставки и удаления карт.

Отверстие для позиционирования:
4 M2 позиционирование винтов отверстия с диаметром отверстия 2,2 мм, который делает модуль просты в установке и позиции, и реализовать модуль комбинированный;
