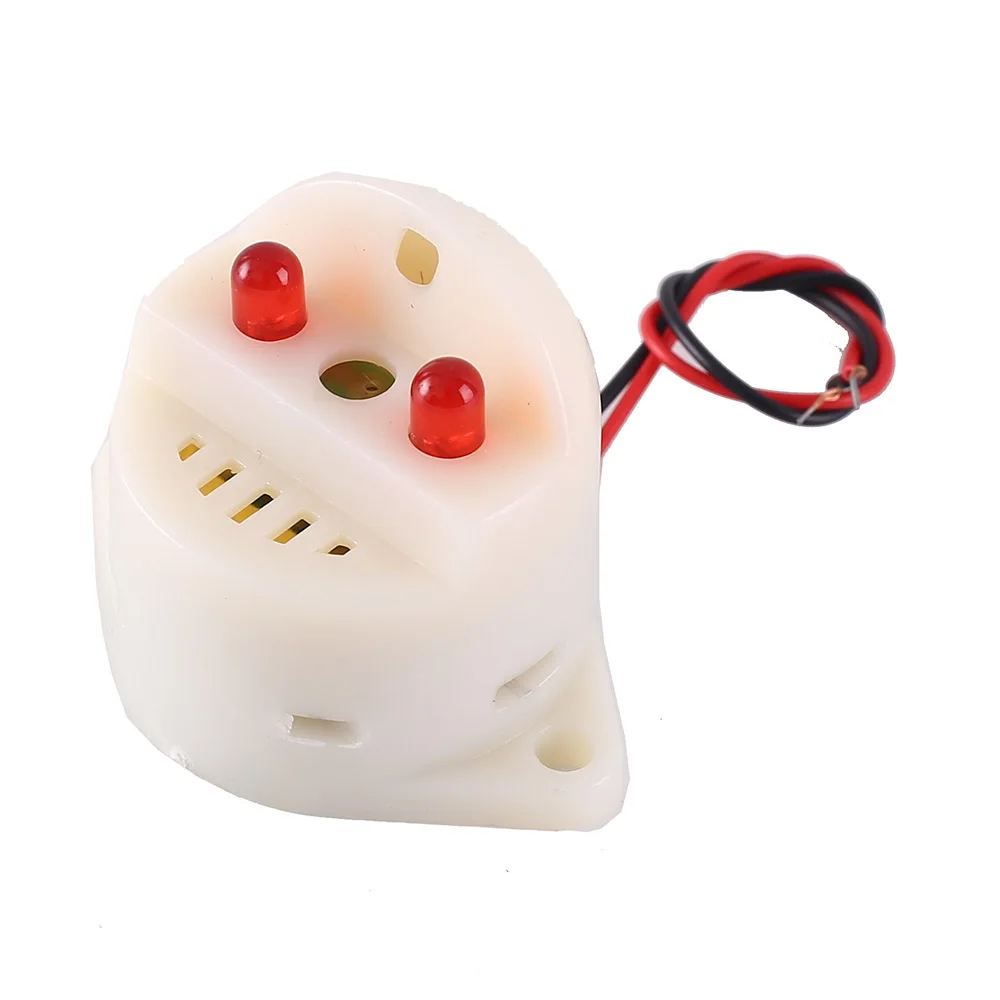

DC 5 V 12 бесконтактный датчик уровня жидкости Сенсор звуковой сигнал IP67

DC 5 V 12 бесконтактный датчик уровня жидкости Сенсор звуковой сигнал IP67

1. Описание:

Интеллектуальный бесконтактный датчик уровня жидкости для обнаружения жидкости с помощью индукционного конденсатора воды. Когда нет жидкости для приближения к датчику, датчик будет генерировать некоторую статическую емкость из-за распределения конденсатора; когда жидкость медленно поднимается, чтобы приблизиться к датчику, жидкий паразитный конденсатор будет соединяться с этим статическим конденсатором, так что емкость терминала датчика увеличится; Изменяющийся сигнал емкости будет вводиться для управления IC и достижения переключателя сигнала, а затем преобразовывать изменяющееся значение емкости в вариацию определенного электрического сигнала. Используя определенный алгоритм для определения и определения степени отклонения; когда вариации превышают определённое пороговое значение, то это означает, что уровень жидкости достигает точки зондирования

2. Особенности:

1>. Бесконтактное Обнаружение

2>. Простая установка

3>. Световой индикатор показывает результат тестирования

4>. Стабильное Обнаружение

5>. Высокая чувствительность

6>. Сильная способность анти-помех

7>. Поддержка обнаружения различных жидкостей

8>. Регулируемая чувствительность

3. Параметры:

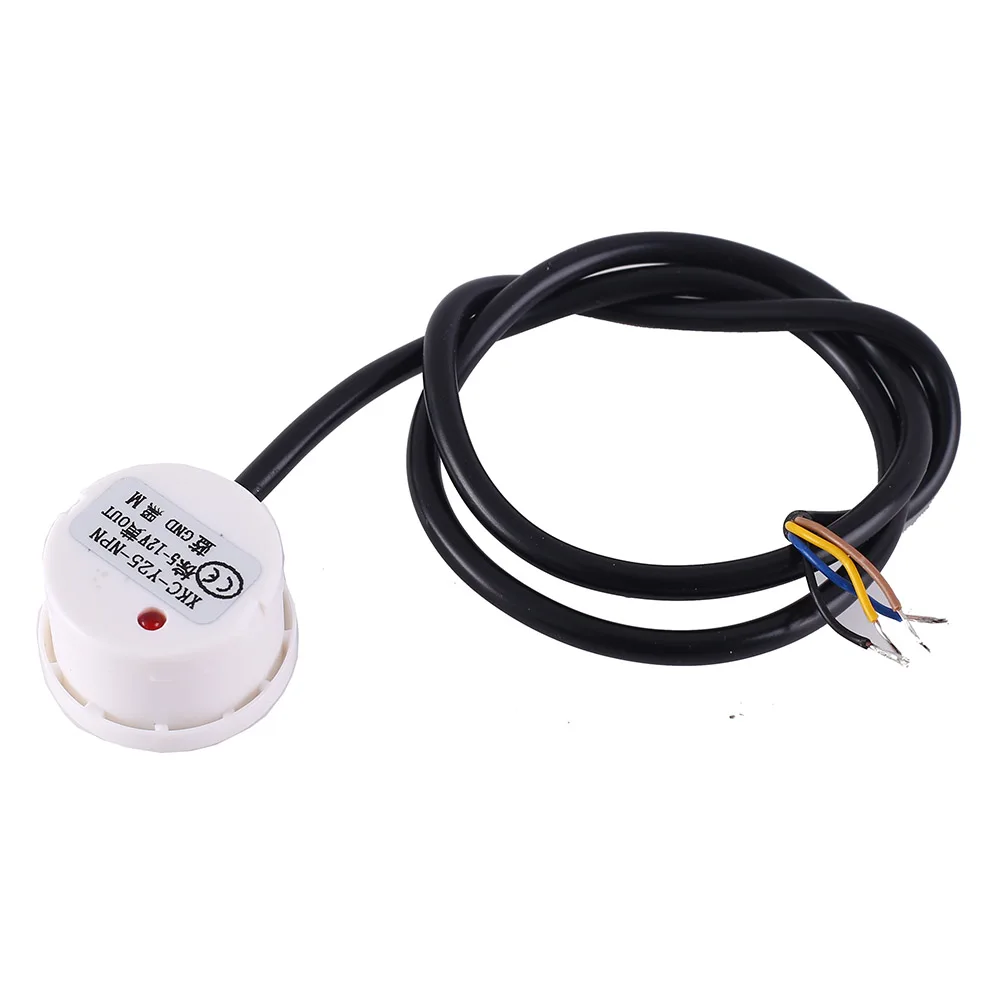

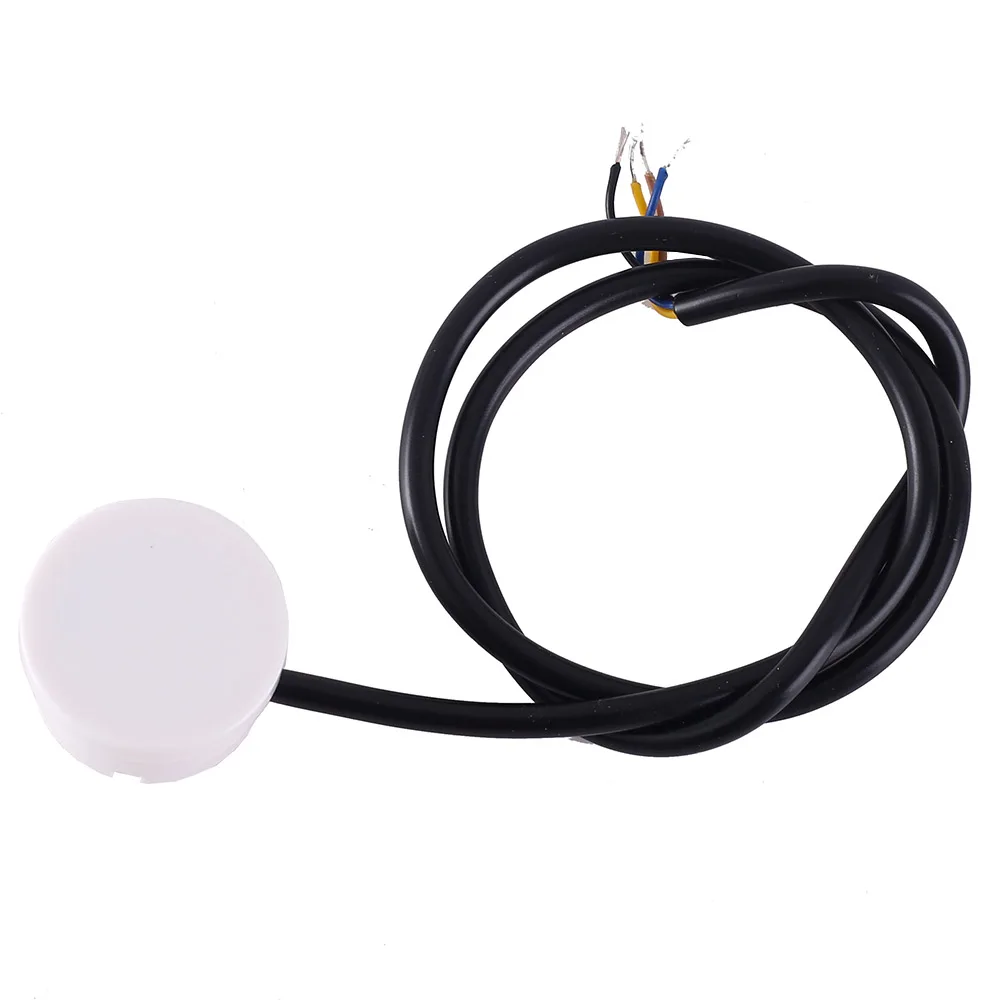

1>. Название продукта: XKC-Y25-NPN Интеллектуальный бесконтактный датчик уровня жидкости

2>. Номер продукта: XKC-Y25-NPN

3>. Рабочее напряжение: 5 В-12 В постоянного тока

4>. Энергопотребление: 5 мА

5>. Выходное напряжение (высокий уровень): вин

6>. Выходное напряжение (низкий уровень): 0 В

7> Выходной ток: 1-100ма

8> Время отклика: 500 мс

9>. Толщина датчика (чувствительность) Диапазон: 0-20 мм

10>. Материал: АБС

11>. Значение ошибки: +/-1,5 мм

12>. Водонепроницаемость: IP67

13>. Диапазон рабочих температур:-20 ℃ ~ 85 ℃

14> Диапазон рабочей влажности: 5%-100% RH

15>. Размер датчика: D28 * 17 мм

16>. Длина: 50 см

4. Функция:

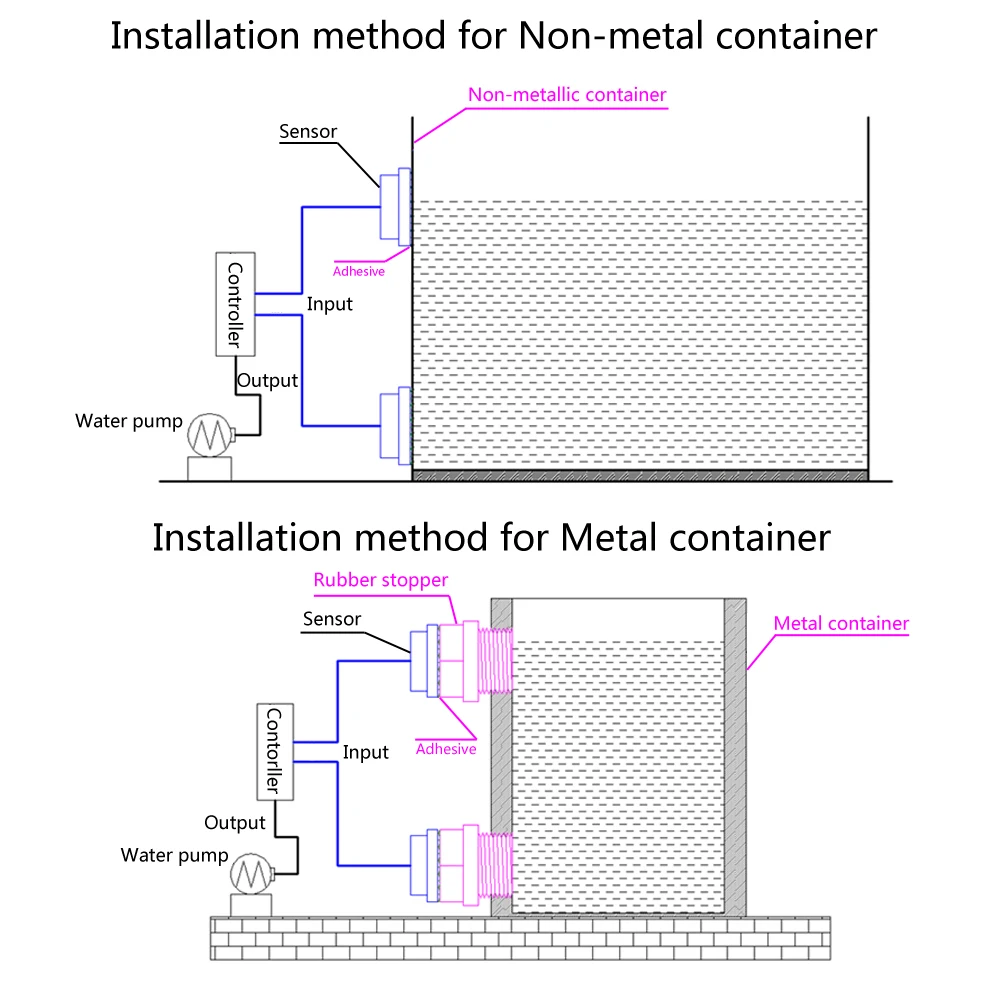

1>. Он подходит для неметаллических контейнеров. Нет необходимости переобрабатывать контейнер. Непосредственно прикрепляется к поверхности контейнера.

2>. Он поддерживает регулируемую чувствительность. Снимите корпус и поверните потенциометр для регулировки чувствительности. Вращение против часовой стрелки повышает чувствительность.

3>. Не нужно напрямую контактировать с жидкостью.

4>. Он не может быть поврежден коррозионной жидкостью, такой как сильная кислота и щелочь.

5>. Это не зависит от примесей, таких как масштаб.

6>. Он может проверить кипятку.

7>. Это чисто электронная схема, но не механическая.

8>. Он может проникать в различные неметаллические контейнеры, такие как пластик, стекло, керамика, акрил, резина и так далее.

9>. Он поддерживает обнаружение жидкостей, порошков, гранулированных веществ.

5. Определение штыря:

1>. Коричневый: это VCC. Подключите к положительной DC 5 V-12 V.

2>. Синий: это GND. Подключите к отрицательному DC 5 V-12 V.

3> желтый: это выходной сигнал.

4>. черный: с маркировкой M. режим выбирает терминал с помощью входного или низкого сигнала. нормальный открытый выход, если не использовать черный терминал. при подключении к синему проводу это нормально. выход будет изменен в это время.

6. Использование шагов:

1>. Подключите рабочий источник питания DC 5 V-12 V.

2>. Прикрепите датчик к поверхности контейнера.

3>. Измените жидкость в контейнере или перемещайте датчик, подождите, пока индикатор загорится.

4>. Это правильно, если индикатор включен.

5>. Удалите блок питания и подключите управляемое устройство на выходе.

6>. Повторно подключить рабочий источник питания.

7. Примечание:

1>. Он не может быть в непосредственном контакте с жидкостью, он не может быть помещен внутри жидкости.

2>. Он может указать только результат теста светодиодный. Звуковой сигнал не поддерживается.

3>. Он не может проверить металлические контейнеры.

4>. Избегайте установки на входе и выходе воды.

4>. Пожалуйста, прочитайте руководство и описание перед использованием.

8. Применение:

1> водная башня

2>. Очистка сточных вод

3>. Ирригация дрона

4>. Медицинское оборудование

5>. Аквариум

6>. Умные приборы

9. Часто задаваемые вопросы:

1>. Почему нет индикатора, независимо от того, как настроить чувствительность после включения питания?

1,1>. Источник питания не подключен правильно. Проверьте провод подачи питания или замените новый провод.

1,2>. Убедитесь, что Подключите DC 5 V-12 V.

1,3>. Убедитесь, что положительный и отрицательный полюс питания правильно.

1,4>. Производитель уверен, что ваш источник питания работает.

1,5>. Повышение чувствительности.

2>. Почему светодиодный индикатор продолжает работать?

2,1>. Чувствительность слишком высокая, пожалуйста, уменьшите чувствительность.

2,2>. Примеси внутри контейнера образуют залежи или около металлических частей. Пожалуйста, очистите примеси и держите подальше от металлических аксессуаров.
