Моднявка = ckeditorОбзор

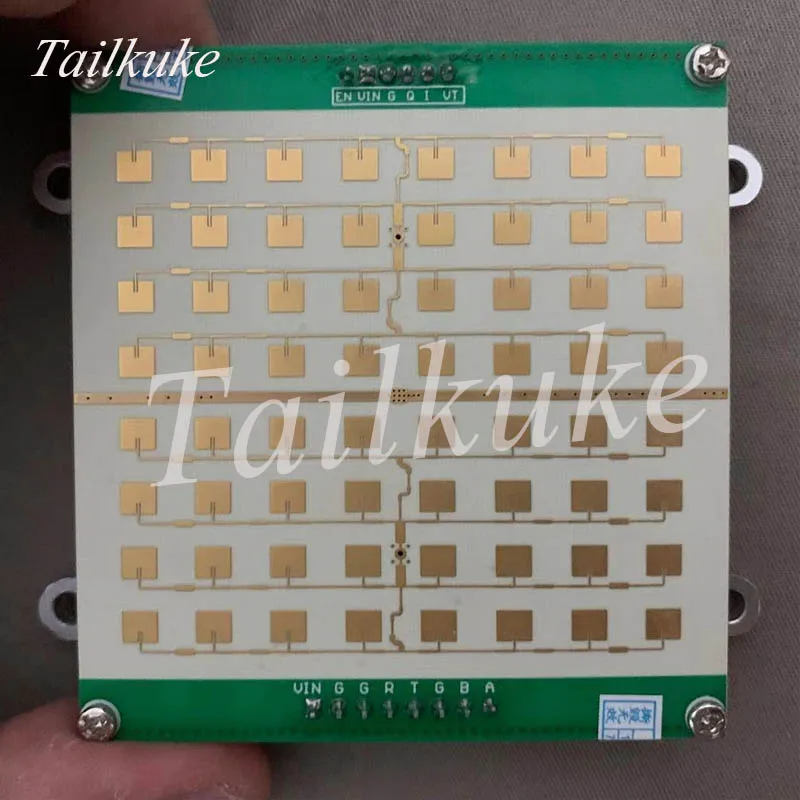

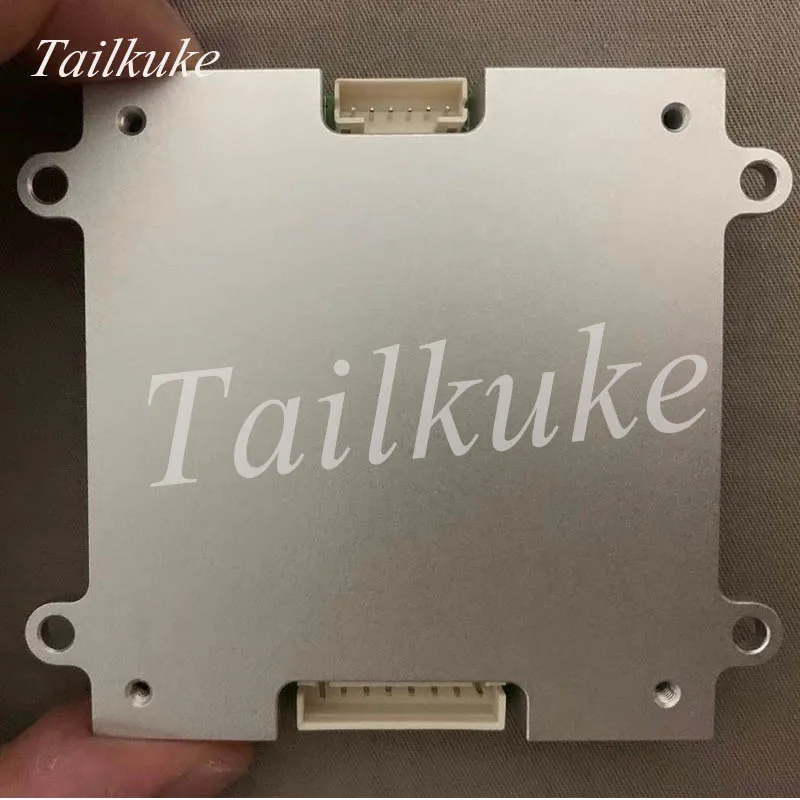

CL-1001 представляет собой 24 ГГц радар, устройство для измерения скорости модуль с высоким коэффициентом усиления и узкий луч. Допплеровский эффект используется для измерения скорости, с точностью до 1 км/ч, который может быть использован для измерения скорости дорожного движения радара и умной индукции уличного фонаря.

Технические характеристики:

Рабочая частота: 24,125 ГГц +-125 МГц

Дальность обнаружения: подвижное транспортное средство, тележка> 150 м, автомобиль> 100 м;

Поддержка разъема RS232 и RS485 (скорость передачи данных 9600bps)

Диапазон скоростей: 1 км, 300 км

Скорость погрешность измерений составляет не больше, чем + -1 км \ ч (в том случае, если угол между направлением motion и подшипник луч радара равен нулю)

Напряжение: 9-24 В, ток: 220 мА, 12 В

Лучистое питание (EIRP):22 дБм

Угол антенны: 26 ° x 13 °

Сенсор Размер:70*66*10 мм

Абсолютное максимальное значение

Напряжение питания: 24 В

Температура:

Рабочая температура: -20 ~ 85 ℃

Температура хранения: -40 ~ 125 ℃

Параметры:

Мощность питания

Напряжение: мин. 9 В, стандартное 12 В, макс. 24 В

• Сила тока: 220A

Старт

Диапазон частот: мин. 24 ГГц, макс. 24,24 ГГц

Излучаемая мощность EIRP:24 дБм

Фазный Уровень шума: Стандартный 100dBc/Гц (тестовое Состояние: 1 МГц)

Антенна

Коэффициент усиления передающей антенны: 17 дБ

Коэффициент усиления приемной антенны: 17 дБ

Угол излучения передающей антенны (3 дБ):± 6,5deg (состояние уровня);± 13deg (ВертикальностьСостояние)

Угол приема антенны излучения (3 дБ):± 6,5deg (состояние уровня);± 13deg (ВертикальностьСостояние)

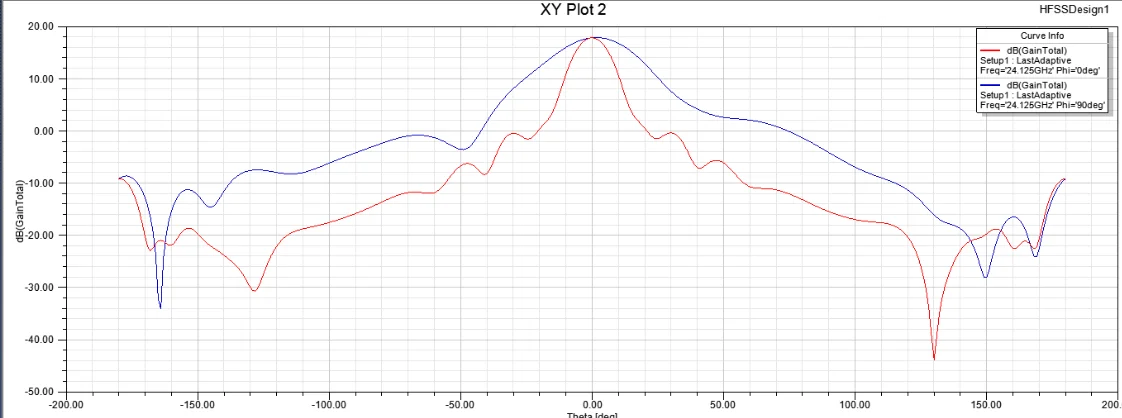

Схема радиационной антенны TX & RX

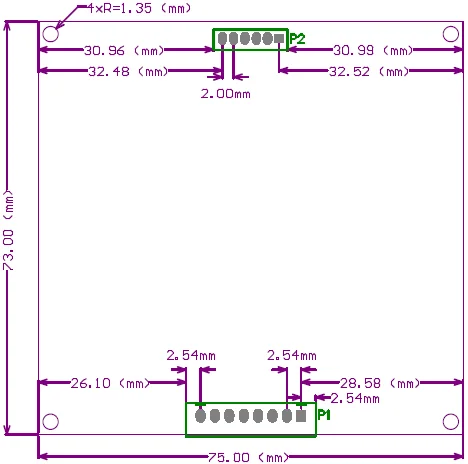

P1 Pin позиционирования

1, защита от перегрузки: VCC

2:GND
3: G RS232 ссылка заземления
4:R RS232 получает стопу

5:T ступня для отправки RS232

6. RS485 ссылка заземления

7.B сигнал RS485 (9600bps)

8. Сигнал A RS485

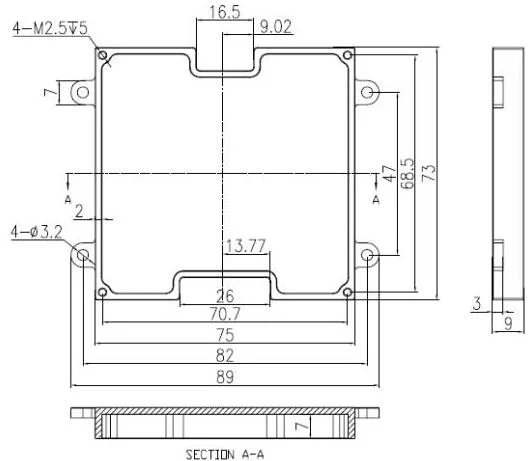

Размеры:

Спецификация протокола

Формат выходных данных RS232 скорости (скорость передачи данных 9600bps 9 байт в пакете Рам)

1: Приходите к цели

V (asci) + (ASCII) сотни (ASCII) tens (ASCII) ones (ASCII) десятичное (ASCII) 0X0D0D0A

2: пойди к цели

V (ASCII) - (ASCII) сотни (ASCII) десятки тысяч (ASCII), десятичная система (ASCII) 0X0D0D0A

Формат вывода данных скорости RS485 (скорость передачи данных 9600bp5 4 байт в пакете с рамкой)

К целевой скорости: 0XFC0 XFA sum0x00

Данные о конечной скорости; 0 XFB OXFD sum0x00

Примечание 1: sum-это значение скорости, диапазон данных 0x01-0xf0 (соответствующий диапазон скорости 1 км/ч-240 км/ч)

Команда настройки параметров радара (может быть установлена только RS232, скорость передачи данных при бодах 9600bps)

Чем выше значение времени, тем ниже число выходов скорости в секунду от датчика радара (заводское время по умолчанию составляет 0X00, 22FPS ответ).

M/I 0X00, и блок скорости км/ч

Цель движения, пожалуйста, отрегулируйте в соответствии с сценой приложения, чтобы сделать выбор

На что следует обратить внимание

В этом модуле не предусмотрен корпус, поэтому клиент сам сконструирует его. Дизайн соображений корпуса (кожух) заключаются в следующем:

Пожалуйста, не используйте металлический материал на поверхности передачи антенны

Не используйте металлические или углеродные частицы антенны для нанесения покрытия или краски

Расстояние между радиусом и микроволновой антенной должно быть gt;= 10 мм

Лучше всего подходит для ПК или ABS, других PBT и PLA также могут использоваться.

Лучшая толщина радуги-3-4 мм

Следует избегать движения (т. Е., вибрации) между микроволновой антенной и радиомом, чтобы предотвратить помехи, от влияния на окончательные результаты измерений
