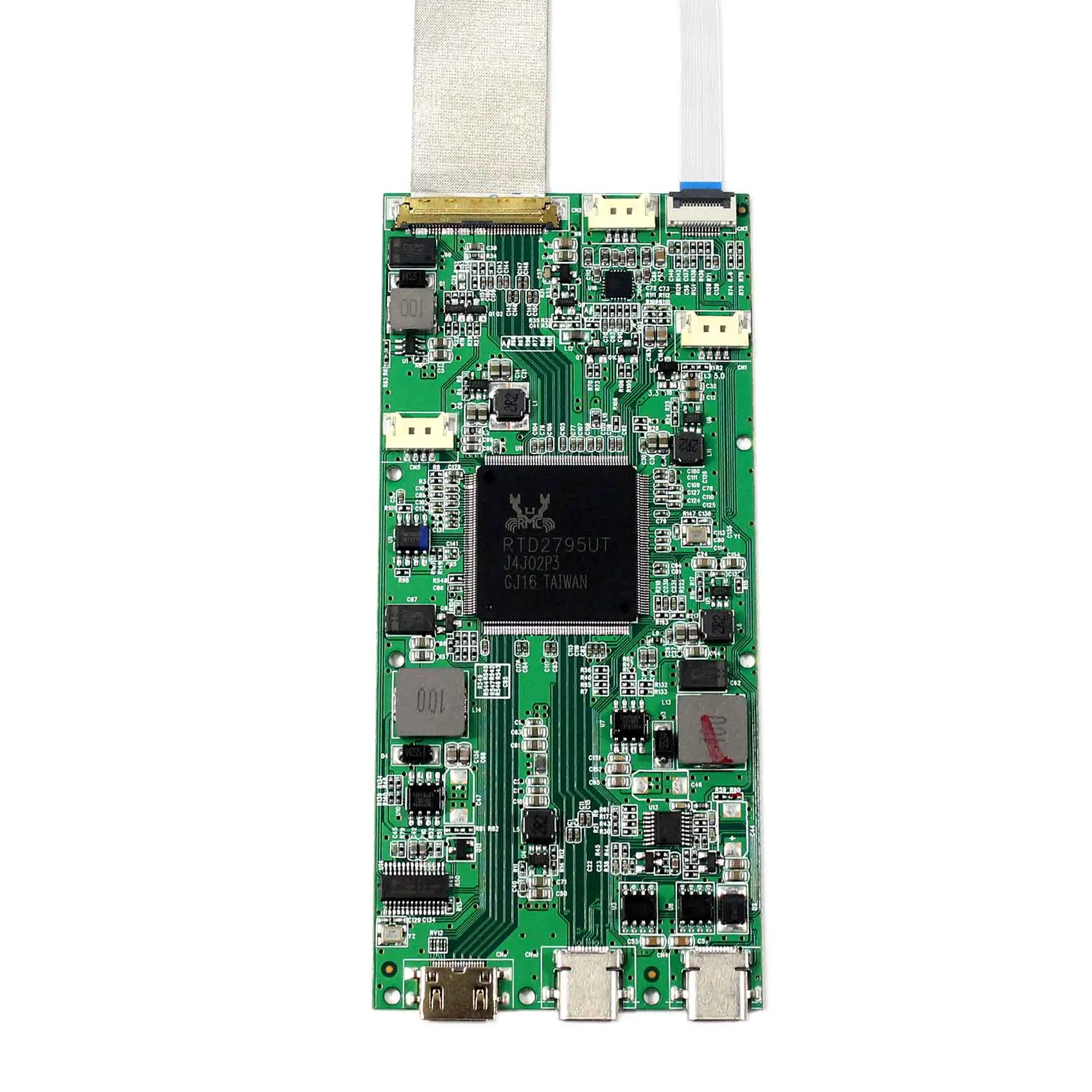

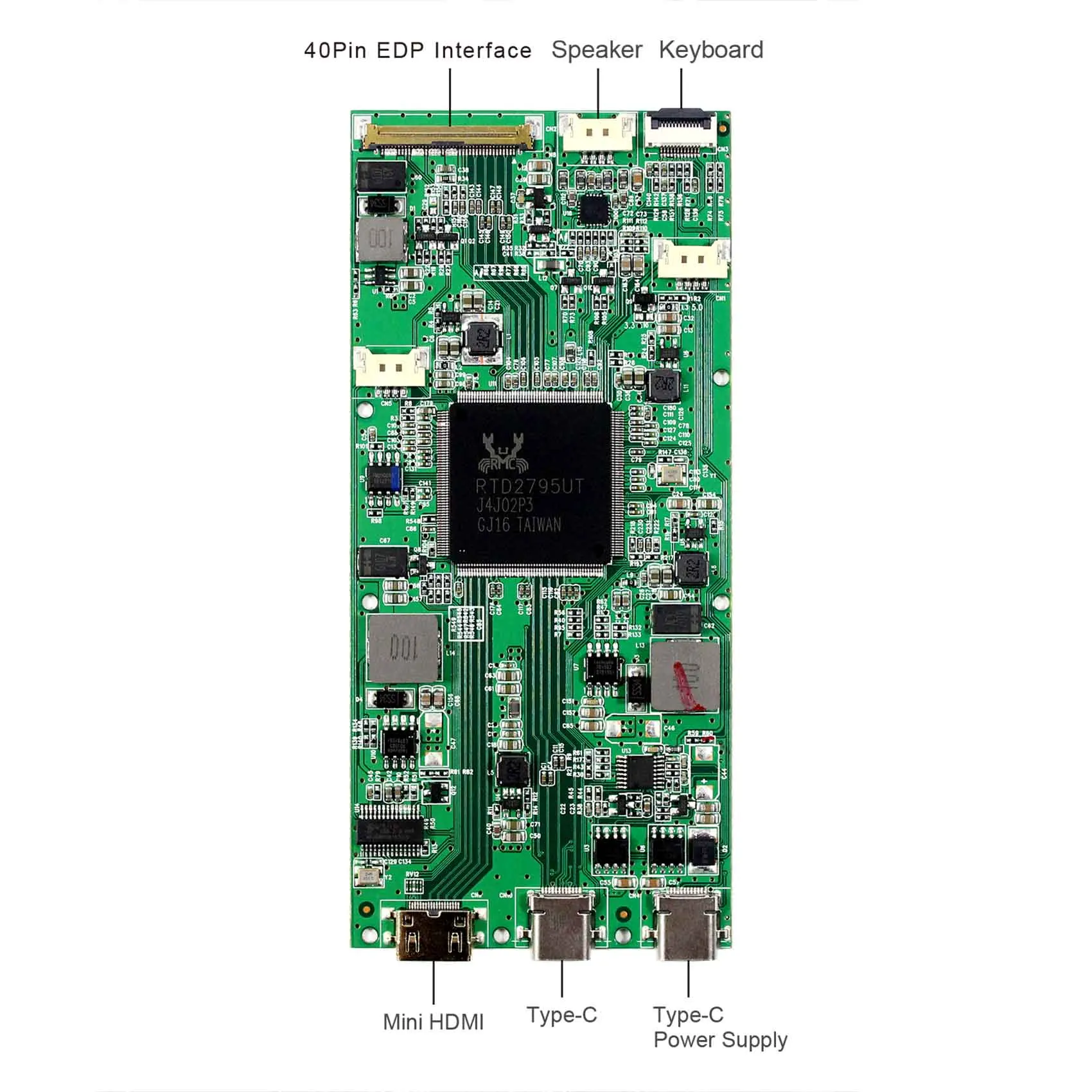

Плата ЖК-контроллера:

Тип C HDMI доска для 4 Lane eDP Поддержка Max 4096x2160 60 Гц ЖК-дисплей Экран

Адаптер входного питания: 5 В постоянного тока, Тип C

Поставляется в режиме ожидания, когда не входит сигнал

В режиме ожидания модель <1,2 W

Гибкий кабель HDR: Поддержка

Видео Вход

HDMI (HDMI 2,0 max 3840x2160 60 Гц, поддержка HDCP2.2)

Type-C (дисплей передачи данных, макс. ток 5 В, 3 а)

Аудиовыход: наушники

OSD: Контрастность яркости, VOL + VOL-язык и так далее

Язык: английский, французский, немецкий, испанский, итальянский и так далее

Размер платы: 56,5 мм x 125 мм x 5 мм

Совместим с:

15,6 дюймов 3840x2160 4K ЖК-дисплей Экран

NV156QUM-N32 NV156QUM-N43 NV156QUM-N44

NV156QUM-N51 NV156QUM-N72NV156QUM-N81

LP156UD1-SPB1 B2 LTN156FL02-L01 B156ZAN02.3 LQ156D1JW31

B156ZAN03.0 B156ZAN03.1 B156ZAN03.2 B156ZAN03.4

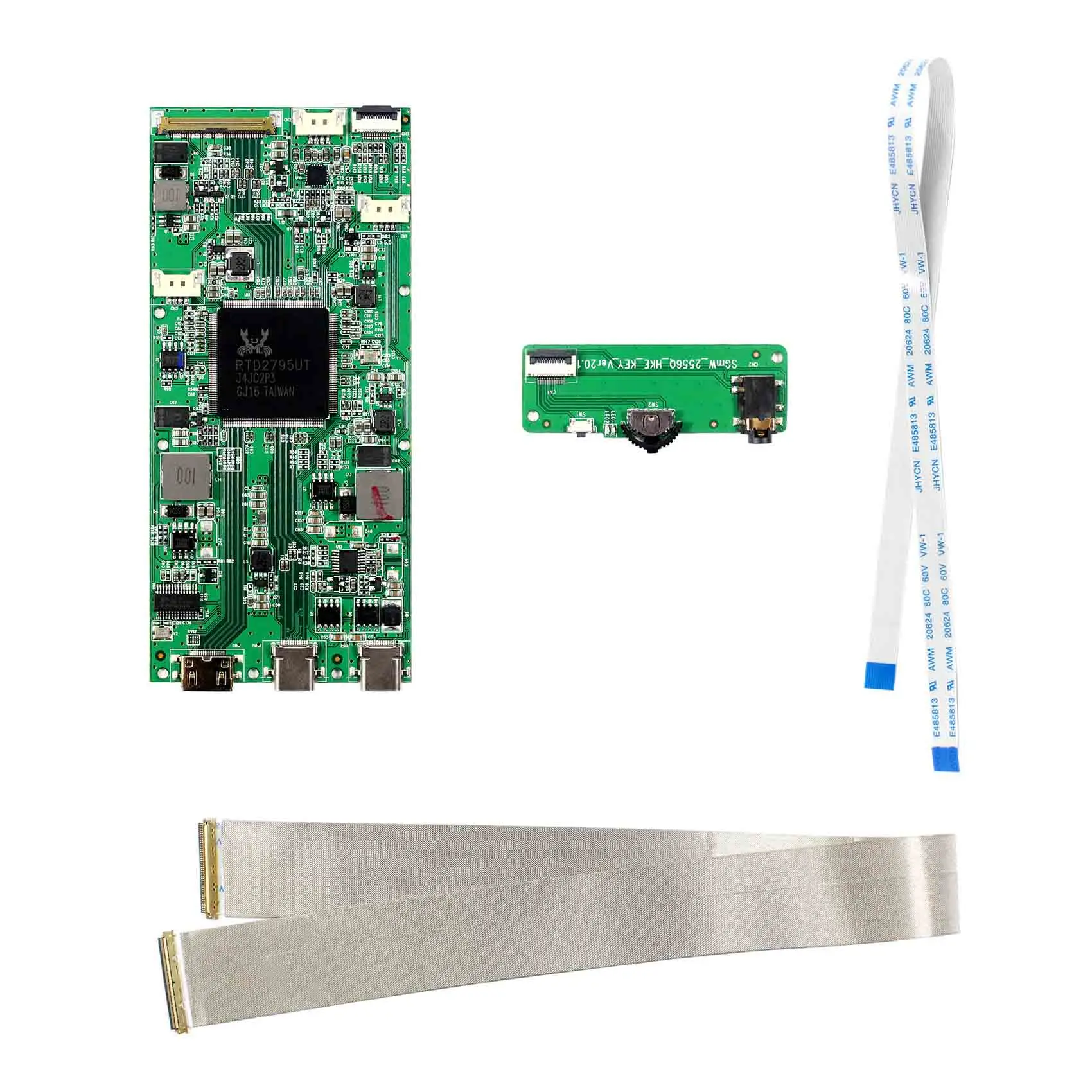

Упаковочный лист:

1 × Mini HDMI Тип C ЖК-дисплей контроллер VS-RT2795T4K-V3

1 × сигнальный кабель

1 × Клавиатура с кабелем

1. Ниже указаны способы оплаты, которые мы обычно используем,Кроме платформы.

2. Мы отправим товар в течение 3 рабочих дней как можно скорее после того, как вы разместили заказ.(Expcet праздник)

3. Пожалуйста, подтвердите, что ваш адрес заказа и номер телефона правильный, если вы хотите изменить адрес, сначала свяжитесь с нами.

4. Доставка обычным образом прибудет в течение 15-60 дней. Если вам нужен продукт срочно, пожалуйста, свяжитесь с нами, чтобы отправить экспресс-доставку, мы проверим стоимость экспресс-доставки для вас.

Примечание:

Независимо от того, что произошло, пожалуйста, свяжитесь с нами при первой возможностиВместо того, чтобы оставлять негативные отзывы или опишите вашу проблему.

Мы постараемся сделать все возможное, чтобы помочь вам решить проблему или отправить/вернуть вам деньги. Пожалуйста,Доверяйте нам, иДайте нам шанс обслужить вас.

1. Если вы не получили товар в течение 15-60 дней, пожалуйста, проверьте номер для отслеживания или свяжитесь с нами.

2. В случае возникновения любых проблем, мы можем предоставить беспроводную технологию поддержки в рабочее время.

3. Если товары повреждены во время доставки, пожалуйста, свяжитесь с нами после получения товара, мы отправим вам товар повторно или вернем вам деньги.

4. Один год гарантии со дня продажи товара. Некоторые технические проблемы можно решить онлайн.




Анализа и съемки проблем:

T1: ЖК-экран показывает черный экран после включения.

S1: 1. Пожалуйста, подтвердите, подключен ли кабель задней подсветки к усилительной плате (инверторная плата). Если нет, подключите его и включите снова.

S1: 2. Выполните некоторые тесты обмена: изменить входной сигнал на тест; Изменить адаптер питания на тест; Изменить источник сигнала на тест; Изменить кабель сигнала на тест; Изменить ЖК-экран на тест. И так далее.

T2: сигнальный кабель не может подключаться к разъему экрана.

S2: если ваш экран имеет разъем eDP, но вы купили плату, которая подходит для экрана коннектора LVDS. Например, если вы видите на экране LP156WX4-TP (Д х Ш х В), но вы получаете плата контроллера, который подходит для LVDS плата контроллера, как, например, LP154WX4-TL (Д х Ш х В) не будет соответствовать вашему экрану. Затем, пожалуйста, выберите причина возврата «не того товара». Или сначала свяжитесь с продавцом.

T3: Изображение ЖК-экрана неправильно отображается или отображается белый экран. Или светодиодный экран попеременно мигает красный и зеленый цвет.

S3:1. Убедитесь, что сигнальный кабель, соединяющийся с ЖК-экраном, имеет правильное направление. (Pin1-Pin1, на некоторые панели Кабельный соединитель может быть установлен в двух направлении, поэтому иногда, когда изменить его на обратную сторону, он будет хорошо работать)

S3:2. Пожалуйста, подтвердите, является ли разрешение ЖК-экрана таким же, как разрешение платы контроллера ЖК-дисплея (см. Ссылку на покупку платы контроллера, которая пометила совместимое разрешение, используйте Тип экрана для поиска в сети, чтобы подтвердить разрешение своей поддержки), если нет, пожалуйста, свяжитесь с продавцом, Некоторые платы после обновления прошивки исправят эту проблему.

T4: ЖК-экран имеет изображения, но очень темно. (Используйте светильник фонарь, чтобы проверить, есть ли на экране изображение или нет)

S4: пожалуйста, подтвердите, подключен ли кабель задней подсветки к инверторной плате (усилительная плата).

Если состояние подключения в порядке, может быть, плата инвертора сломана, если поймаете эту проблему, пожалуйста, свяжитесь с нами, мы можем отправить вам замену.

T5: дисплей начинает перезапуск после включения.

S5: входный ток адаптера питания слишком маленький, пожалуйста, замените адаптер с большим выходным током (2 А или более 2 а)

T6: включение, через несколько секунд, дисплей переходит на черный экран.

S6: если кабель сигнала не подключен (без источника входного сигнала), он войдут в режим ожидания через несколько секунд после подачи питания. Подключите входной сигнал при включении и используйте клавиатуру, чтобы переключиться на соответствующий канал.

T7: когда кабель сигнала не подключается к ЖК-дисплею, питание на плате, светодиодный экран клавиатуры красный или зеленый. И затем, когда вы подключаете кабель к ЖК-экрану, Светодиодный дисплей клавиатуры выключен.

S7: из-за неправильного определения сигнального кабеля, пожалуйста, свяжитесь с продавцом, чтобы подтвердить, имеет ли продавец совместимый кабель сигнала ЖК-экрана или нет.

T8. : Компьютер обнаруживает, что плата драйвера подключена, но ЖК-экран не отображается.

S8: если сигнал HDMI или DVI подключен. Пожалуйста, установите на компьютер, чтобы убедиться, что выход HDMI DVI доступен.

T9: разрешение не поддерживается.

S9:1. Пожалуйста, замените на другие разрешения, чтобы подтвердить, если они могут отображаться нормально или нет.

S9:2. Разрешение на входе несовместимо с разрешением ЖК-меню, это связано с тем, что плата контроллера ЖК-экрана записала общее разрешение, соответствующее специальному разрешением, И в меню панели управления отображается общее разрешение. Если вы хотите дисплей с тем же разрешением, необходимо изменить данные EDID на ЖК-экране. Если вы сталкиваетесь с этой ситуацией и хотите улучшить ее, пожалуйста, свяжитесь с нами.

T10: на экране показано изменение изображения нескольких цветов, когда вы только что зарядили плату, или цвет экрана показывает Заводский режим OSD, когда вы включаете и подаете сигнал на плату.

S10: это Заводский режим, пожалуйста, помогите использовать клавиатуру для включения/выключения платы, а затем включите, она будет автоматически выйти из заводского режима, И будет работать нормально.

T11: оригинальный кабель ЖК-экрана не может быть подключен к плате контроллера.

S11: пожалуйста, удалите оригинальный сигнальный кабель, который поставляется с ЖК-экраном, и используйте кабель, который мы предоставим с платой контроллера.

T12: для платы Type-C, после подключения Type-C на ЖК-экране нет сигнала.

 S12: пожалуйста, подтвердите ссылку на покупку. Если для питания используется один тип C, а другой используется в качестве входного сигнала, необходимо подключить оба типа C.

T13: когда использовать Type-C для подключения к телефону, он не может включаться или яркость очень низкая.

S13: 1. Мобильный телефон с входным током недостаточно, и невозможно вписать достаточно тока, чтобы контрольная плата могла работать во время передачи сигналов.

S13: 2. Когда телефон включен, включается яркость по умолчанию. Входной ток мобильный телефон не хватает. Вам необходимо подключить дополнительный адаптер питания к панели управления.

T14: основной чип горячий.

S15: температура чипа новой платы составляет менее 70 градусов по Цельсию (150 градусов по Фаренгейту) при комнатной температуре. Если вы беспокоитесь о отводе тепла, вы можете добавить радиатор.
