Характеристики
Высокоточный цифровой генератор сигналов двухканальный DDS частоты произвольных
История изменения цены
*Текущая стоимость 5 039,62 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Aug-18-2025 | 6400.72 руб. | 6528.25 руб. | 6464 руб. |
| Jul-18-2025 | 5190.40 руб. | 5294.88 руб. | 5242 руб. |
| Jun-18-2025 | 6299.94 руб. | 6425.18 руб. | 6362 руб. |
| May-18-2025 | 6248.88 руб. | 6373.41 руб. | 6310.5 руб. |
| Apr-18-2025 | 4989.82 руб. | 5089.72 руб. | 5039 руб. |
| Mar-18-2025 | 6148.13 руб. | 6271.6 руб. | 6209.5 руб. |
| Feb-18-2025 | 6097.30 руб. | 6219.84 руб. | 6158 руб. |
| Jan-18-2025 | 6047.35 руб. | 6168.17 руб. | 6107.5 руб. |
Описание товара

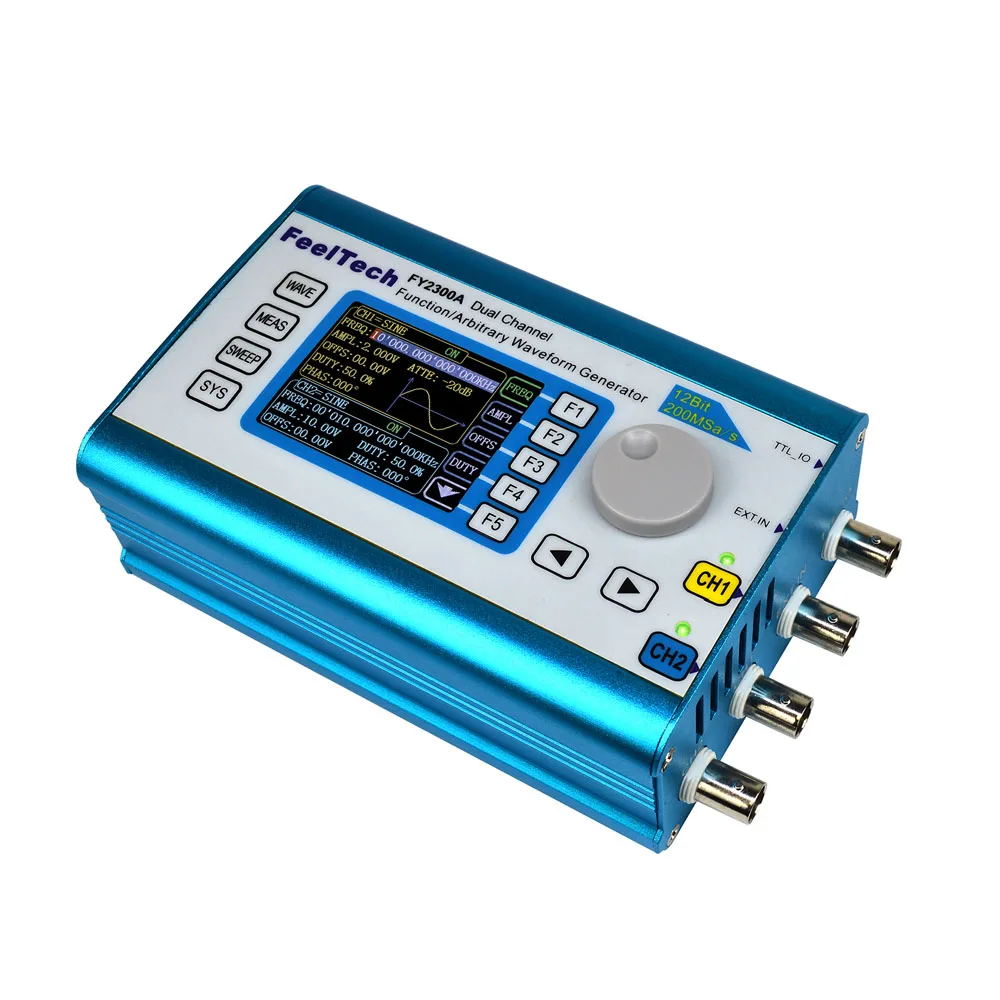

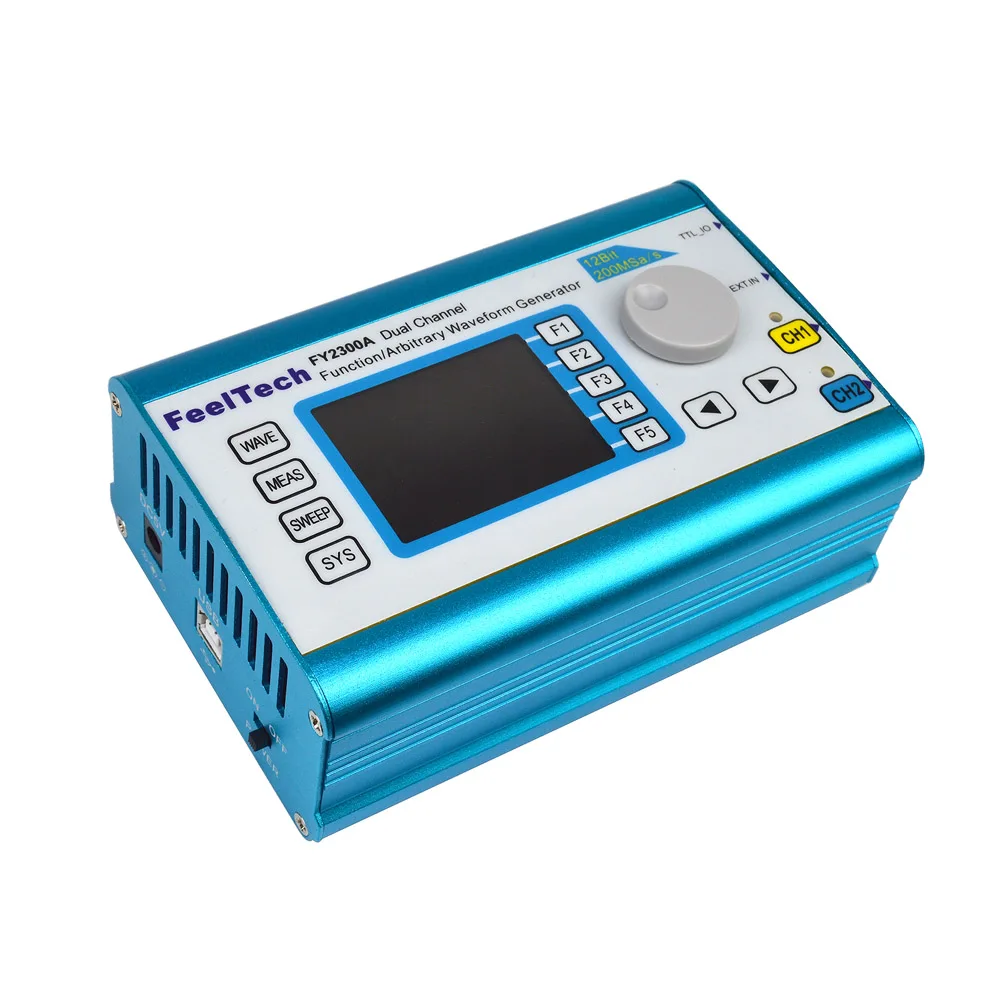

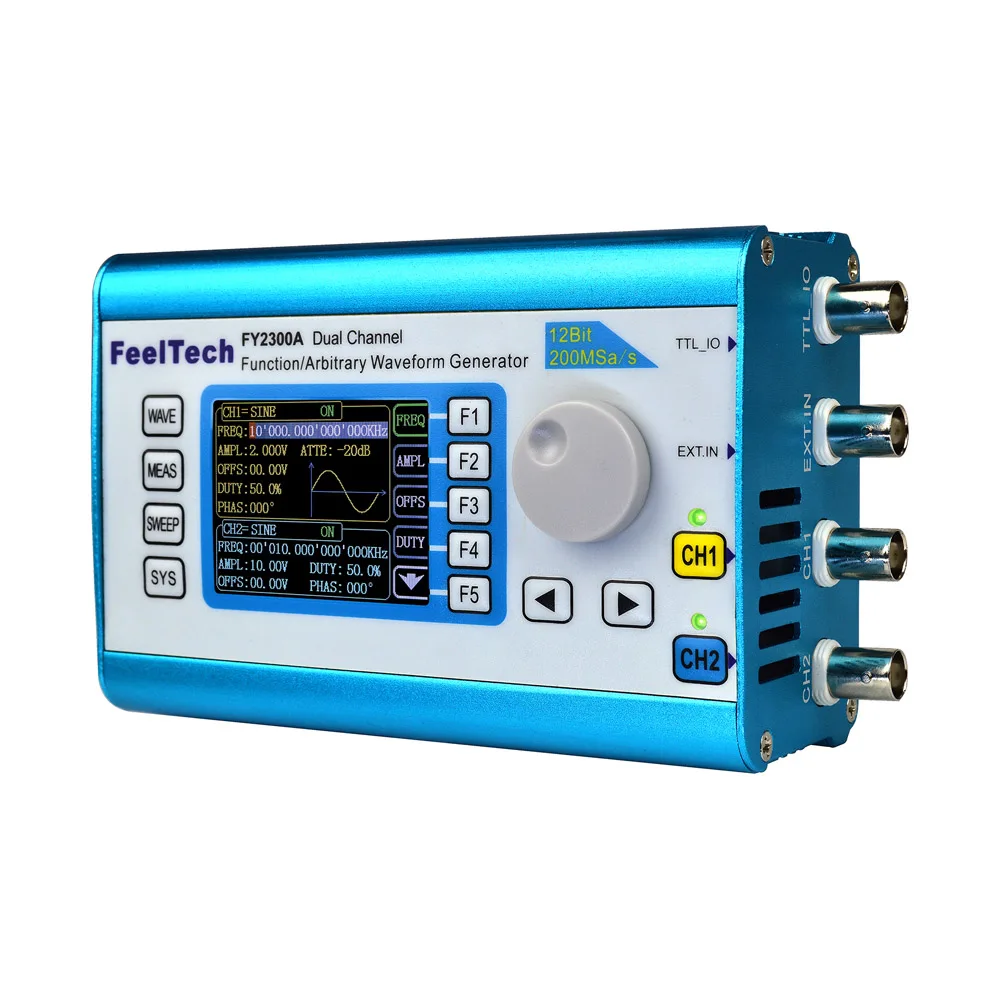

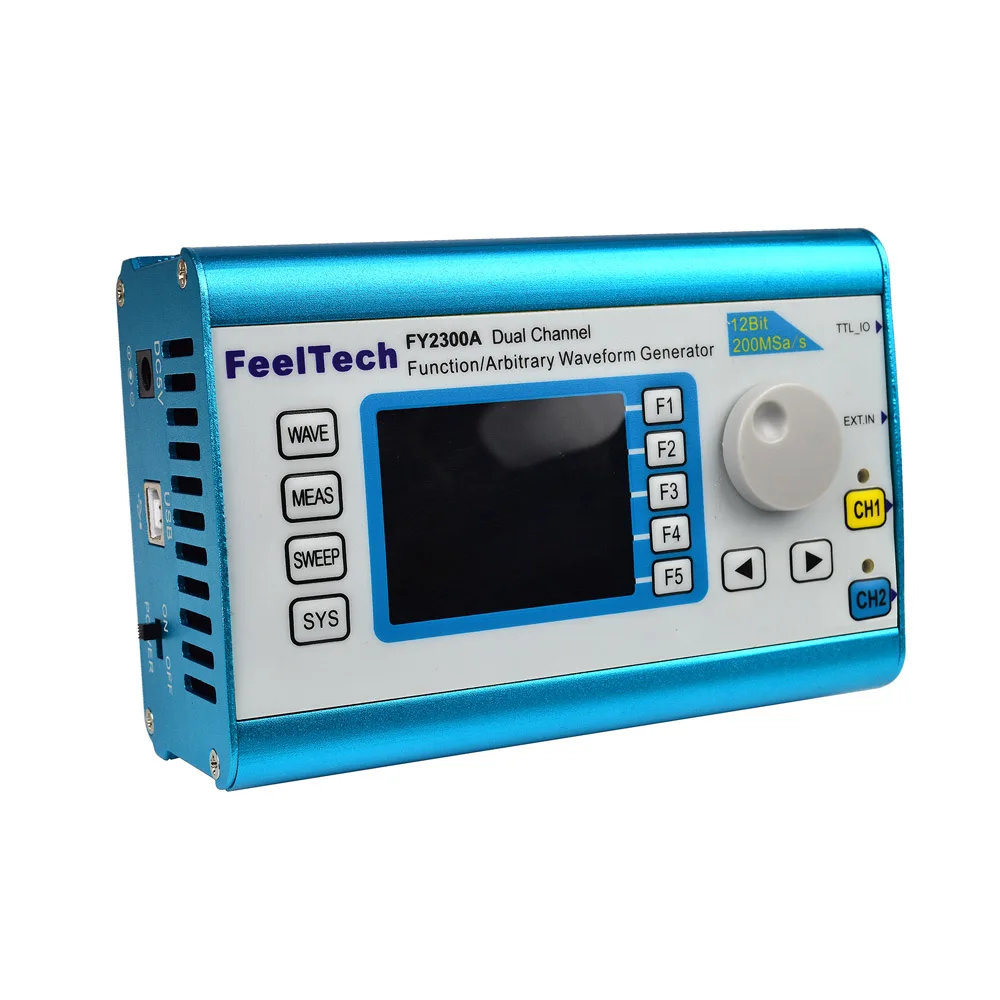

Высокоточный цифровой генератор сигналов, двухканальный DDS генератор частоты генератор произвольных волновых сигналов 200MSa/s 6 МГц
Генератор сигналов DDS произвольной формы из этой серии-это многофункциональный генератор сигналов с высокой точностью и высокой производительностью. Он принимает Большие весы интегральных микросхем FPGA, высокоскоростной микропроцессор MCU и с высокоточным осциллятором в качестве основы во внутренней цепи, что делает сигналы более стабильными. Процесс SMT может значительно улучшить защиту от помех и срок службы инструмента. Он имеет полностью независимые двухканальный DDS сигнал и TTL уровень выхода, может генерировать сигналы синусоидального/треугольного/квадратного/пилообразного/импульсной волны, белого шума и т. Д. Данный инструмент имеет большие преимущества в генерации сигналов, сканировании сигналов, измерительных параметров и т. д. Это идеальный инструмент для тестирования или измерения для инженера-электроники, электронной лаборатории, обучения и исследований.
Особенности:
Использует технологию прямого цифрового синтеза DDS, может генерировать точные и стабильные Выходные сигналы с более высоким искажением.
С высококачественным корпусом из алюминиевого сплава и питанием от постоянного тока 5 В, удобно и портативно для использования.
Может выводить произвольные формы волны и традиционные функциональные формы (синусоидальный/треугольный/квадратный/волновой сигнал пилообразной формы).
Все функции контролируются в цифровом формате, точно и стабильно.

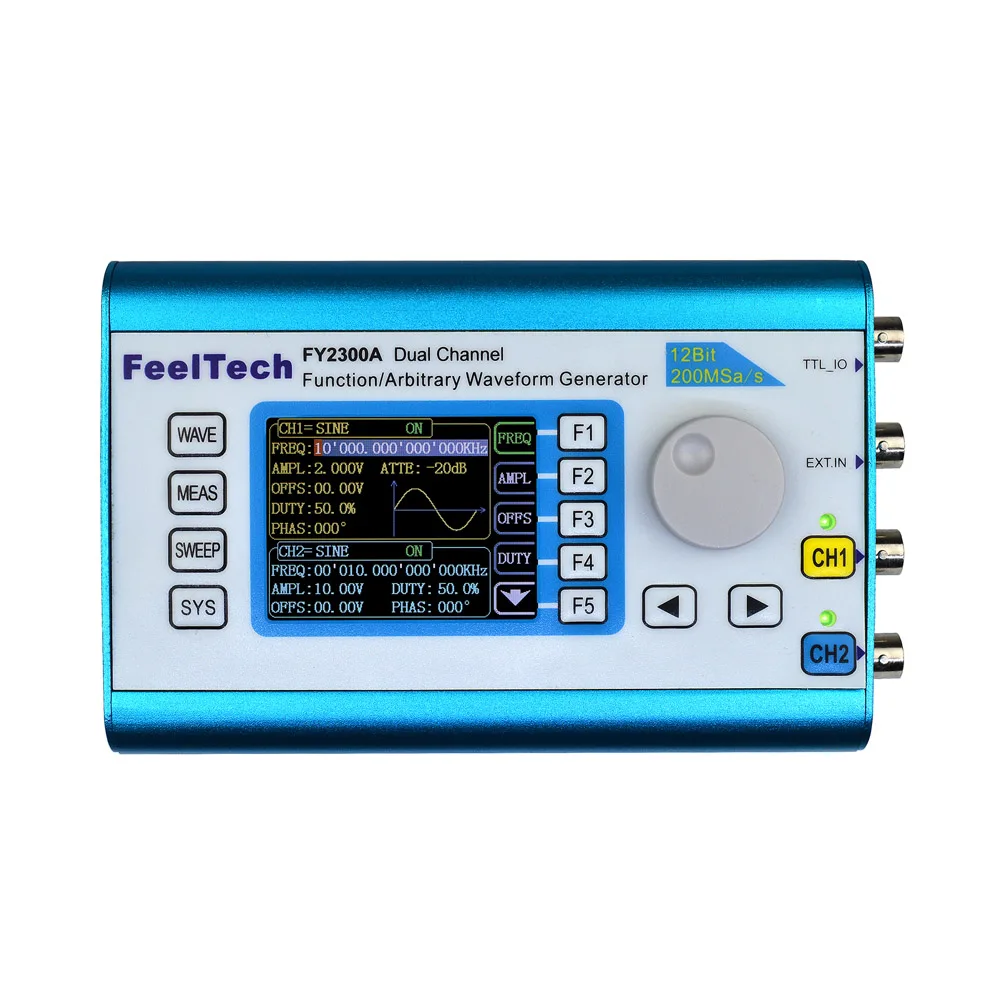

2,4 "(320*240) цветной дисплей, одновременно дисплей двухканальный сигнал параметры.
Максимальная выходная частота (Синусоидальная волна) составляет до 25 МГц, частота дискретизации 200MSa/s и вертикальное разрешение 12 бит.
Полностью независимая двухканальная выходная мощность, может работать синхронизацией, разная Фаза регулируется.
С функцией отслеживания каналов: когда функция отслеживания открывается, все параметры двух каналов могут одновременно обновляться в соответствии с настройками пользователя.
Две или более машины могут осуществлять многофункциональную синхронную функцию с интерфейсом TTL_IO.
15 групп произвольных волн, глубина памяти/Группа 2048*12 бит.
Высокочастотное разрешение (общее разрешение частот-1 Гц) и высокая Амплитудная разрешение (мин.-1 мВ).
Соотношение мощности каждого канала можно регулировать независимо, разрешение регулировки может достигать 0.1%.
Может сканировать частоту, амплитуду, смещение и dРабочий цикл, С линейной подметкой и логарифмической частотой, режимами подметания (макс. до 999,99 сек).
С функцией импульсного триггера, три дополнительных режима триггера: ручной триггер, внутренний триггер CH2 и внешний триггер.
Имеет Измерение частоты, измерение периода, измерение ширины положительного и отрицательного импульса, измерение рабочего цикла и функцию подсчета.
Технические характеристики:
| Параметры частоты | ||
| Частотный диапазон | Синусоида | Нормальный режим (опционально): 0 Гц ~ 2 МГц/0 Гц ~ 6 МГц/0 Гц ~ 12 МГц/0 Гц ~ 15 МГц/0 Гц ~ 20 МГц/0 Гц ~ 25 МГц |
| Прямоугольная волна | 0 Гц ~ 6 МГц (за исключением модели 2 МГц) | |
| Треугольники волна | 0 Гц ~ 6 МГц (за исключением модели 2 МГц) | |
| Пилообразный сигнал | 0 Гц ~ 6 МГц (за исключением модели 2 МГц) | |
| Произвольной формы | 0 Гц ~ 6 МГц (за исключением модели 2 МГц) | |
| TTL цифровая волна сигнала | 0 Гц ~ 6 МГц (за исключением модели 2 МГц) | |
| Мин. Разрешение частоты | 1 МГц (0,000001 Гц) | |
| Частота ошибок | (+/-)5*10 ^(-6) | |
| Стабильность частоты | (+/-)1*10 ^(-6)/3 часа | |
| Фазы диапазон регулировки | 0 ~ 359 ° | |
| Фазы Разрешение | 1 ° | |
| Параметры формы волны | ||
| Типы сигналов | Синусоидальная/Треугольная/прямоугольная/подъемная Пилообразная волна, импульсная волна Lorentz, произвольная форма и т. д. | |
| Сигналов Длина | 2048 точек | |
| Частота дискретизации | 200MSa/s | |
| Вертикальный Разрешение | 12 бит | |
| Синусоида | Гармонических прибыл Системы | ③ 45 дбк (<1 МГц); ③ 40 дбк (1 МГц ~ 20 МГц) |
| Искажение | <0.8%(20 Гц ~ 20 кГц, 0 дБм) | |
| Прямоугольная волна | Подъемный вместе времени | ≤ 20ns |
| Выброс | ≤ 0.5% | |
| Диапазон регулировки рабочего цикла | 0.1% ~ 99.9% | |
| Пилообразный сигнал | Линейность | ≥ 98% (0,01 Гц ~ 10 кГц) |
| Пульсовой волны | Диапазон регулировки ширины импульса | 10nS ~ 1S |
| TTL Выход | Уровень поднимается/понижает время | ≤ 20ns |
| Уровень амплитуды | > 0.3Vpp | |
| Разветвителя | > Нагрузка 20 TTL | |
| КМОП-матрица Выход | Низкий уровень | <0,3 V |
| Высокий уровень | 1 В ~ 10 в | |
| Уровень поднимается/понижает время | ≤ 20ns | |
| Выход параметры | ||
| Амплитудный диапазон (от пикового до пикового) | 10mVpp ~ 20Vpp | |
| Амплитуда Разрешение | 1mVp-p (Затухание-20 дБ) | |
| Амплитуда стабильности | (+/-)0.5%/5 часов | |
| Амплитудно-это действительно плоский экран | (+/-)5%(<10 МГц); (+/-)10%(>10 МГц) | |
| Сигналов Выход | ||
| Выход сопротивление | 50Ω(+/-10%) (обычная) | |
| Защита | Выход всех сигналов может работать выше 60 с при условии коротких замыканий нагрузки | |
| Смещение постоянного тока | ||
| Регулировочный диапазон | (+/-)10 в | |
| Смещения Разрешение | 0,01 V | |
| Внешние измерения | ||
| Частотный диапазон измерений | Время работы затвора = 1 сек, 1 Гц-60 МГц | |
| Вход Напряжение диапазон | 0.7Vpp ~ 20Vpp | |
| Диапазон измерений | 0 ~ 4294967295 | |
| Подсчет | Вручную | |
| Периодические измерения | Разрешение 20ns, макс., измеряемый 40s | |
| Сканирование Функция | ||
| Режим сканирования | Линейная подметка, бревен | |
| Сканирования объекта | Частота, амплитуда, смещение иРабочий цикл | |
| Время сканирования | 0,01 s-999,99 S/шаг | |
| Частотный диапазон настройки | Пусковая точка и конечная точка могут быть установлены свободно | |
| Частотный диапазон сканирования | Это зависит от настроек параметров подметания | |
| Общие параметры | ||
| Память | Количество | 20 |
| Расположение | M0 ~ M19 | |
| Интерфейс | Интерфейс режим | Использование USB для последовательного интерфейса |
| Связь скорость | 9600bps | |
| Протокол | С помощью командной строки, соглашение на публике | |
| Питание | Напряжение диапазон | DC 5V (+/-0,5 V) |
| Дисплей | Дисплей Тип | 2,4 "TFT Цвет Дисплей |
| Защита окружающей среды | Температура: 0 ~ 40 °C | Влажность: <80% |
| Размеры | 140*95*54,2 мм/5,51*3,74*2,13 дюйма (Д * Ш * В) | |
| Вес | 419 г/14,8 унций | |
| Посылка Размеры | 22,5*15*7,5 см/8,86*5,9 * 2.95in (L * W * H) | |
| Посылка Вес | 800 г/28,2 унций | |

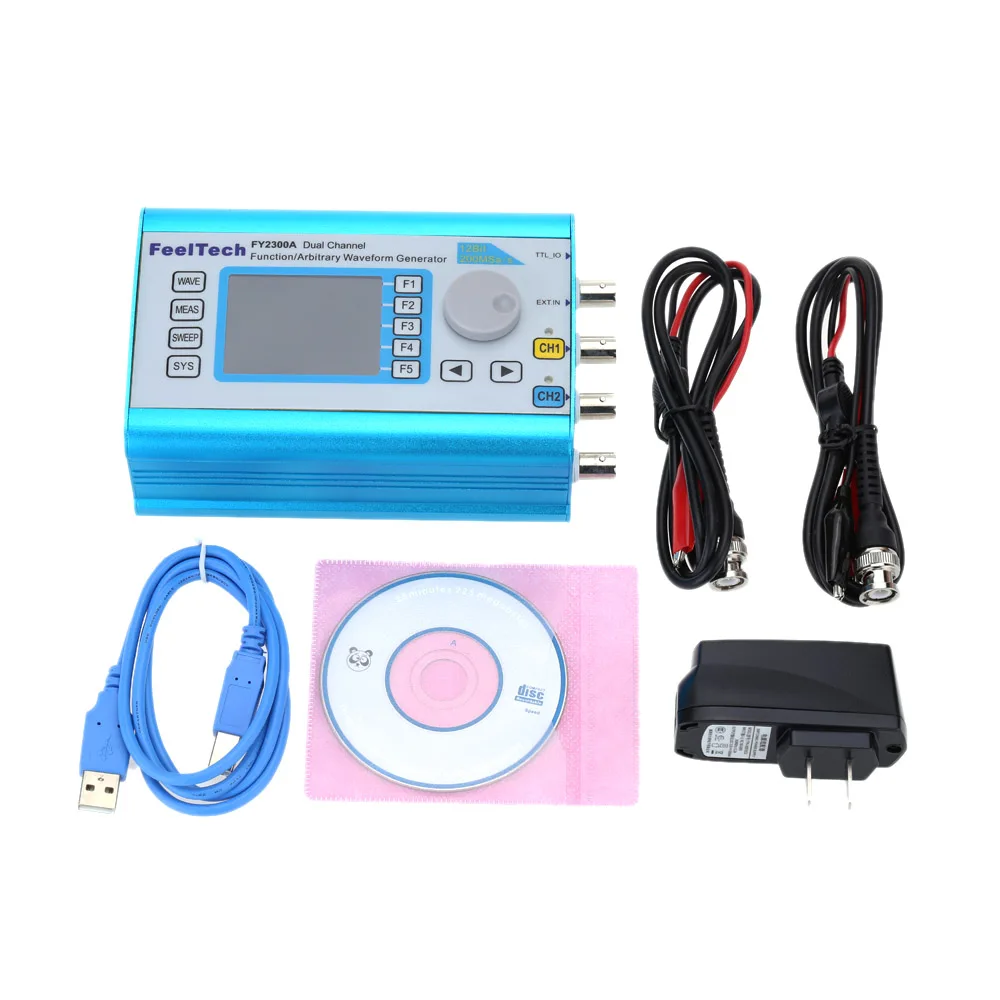

Посылка список:
Генератор источника сигнала, 1 шт.
1 * USB кабель
1 * Адаптер питания
1 * CD-плеер
2 * Кабель BNC с зажимами
