Характеристики
RS485 и CAN промышленный модуль связи через интерфейс SPI для Raspberry Pi 4 Model B/3B +/3B/2B/Zero W |
История изменения цены
*Текущая стоимость 2 311,20 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-05-2026 | 2935.82 руб. | 2994.37 руб. | 2964.5 руб. |
| Feb-05-2026 | 2380.25 руб. | 2428.44 руб. | 2404 руб. |
| Jan-05-2026 | 2889.15 руб. | 2947.8 руб. | 2918 руб. |
| Dec-05-2025 | 2866.41 руб. | 2923.15 руб. | 2894.5 руб. |
| Nov-05-2025 | 2288.22 руб. | 2334.19 руб. | 2311 руб. |
| Oct-05-2025 | 2819.10 руб. | 2875.81 руб. | 2847 руб. |
| Sep-05-2025 | 2796.33 руб. | 2852.45 руб. | 2824 руб. |
| Aug-05-2025 | 2773.93 руб. | 2828.83 руб. | 2800.5 руб. |
Описание товара
[Обзор]
- RS485 & CAN Shield-это промышленный Коммуникационный модуль для Raspberry Pi, есть на плате 2 * RS485 шины и 1 * CAN Bus интерфейс связи через SPI интерфейс.

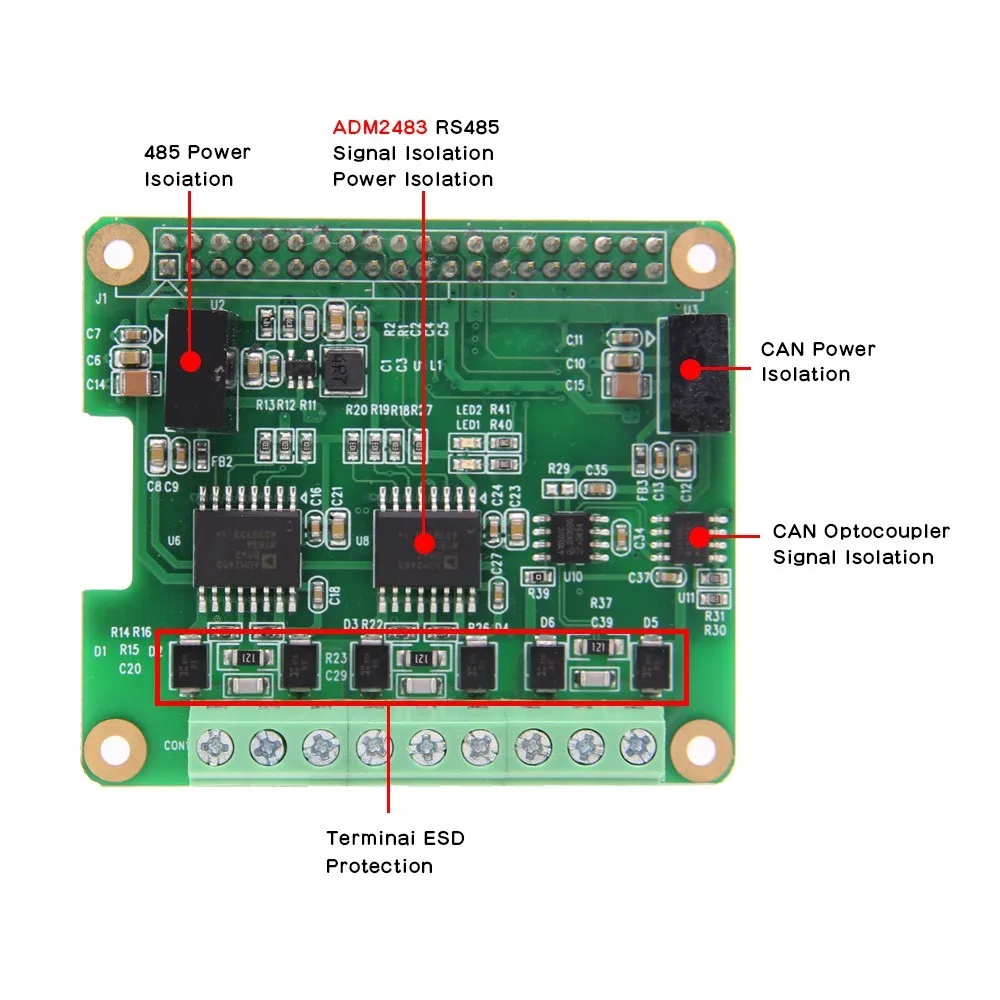

- Шина CAN и шина RS485 питаются через разделенный модуль питания изоляции, сигнал между трансивером и контроллером изолирован, защита ESD для порта связи, гарантирует, что ваш raspberry pi может использоваться в более строгом промышленном месте.
[Особенности]
- Совместим с Raspberry Pi 4 Model B/3B +/3B/2B/Zero W.
- Используется только небольшое количество GPIO, а остальные контакты позволяют работать для других функций расширения. Пожалуйста, обратитесь к RS485 CAN Shield # GPIO MAP
- Источник питания и изоляция сигнала, Встроенный всплеск и защита от ЭСР.
- Может работать, бортовой контроллер MCP2515 через SPI интерфейс, бортовой высокоскоростной может приемопередатчик, бортовой цифровой изоляции ADUM1201BRZ, скорость связи 20Kbps-1Mpbs может быть запрограммирован произвольно.
- Функция RS485, управляемая через UART, полудуплексная связь, поддерживает автоматическое управление TX/RX без программирования, бортовой SPI к RS485 SC16IS1752. Изоляция электрических данных ADM2483

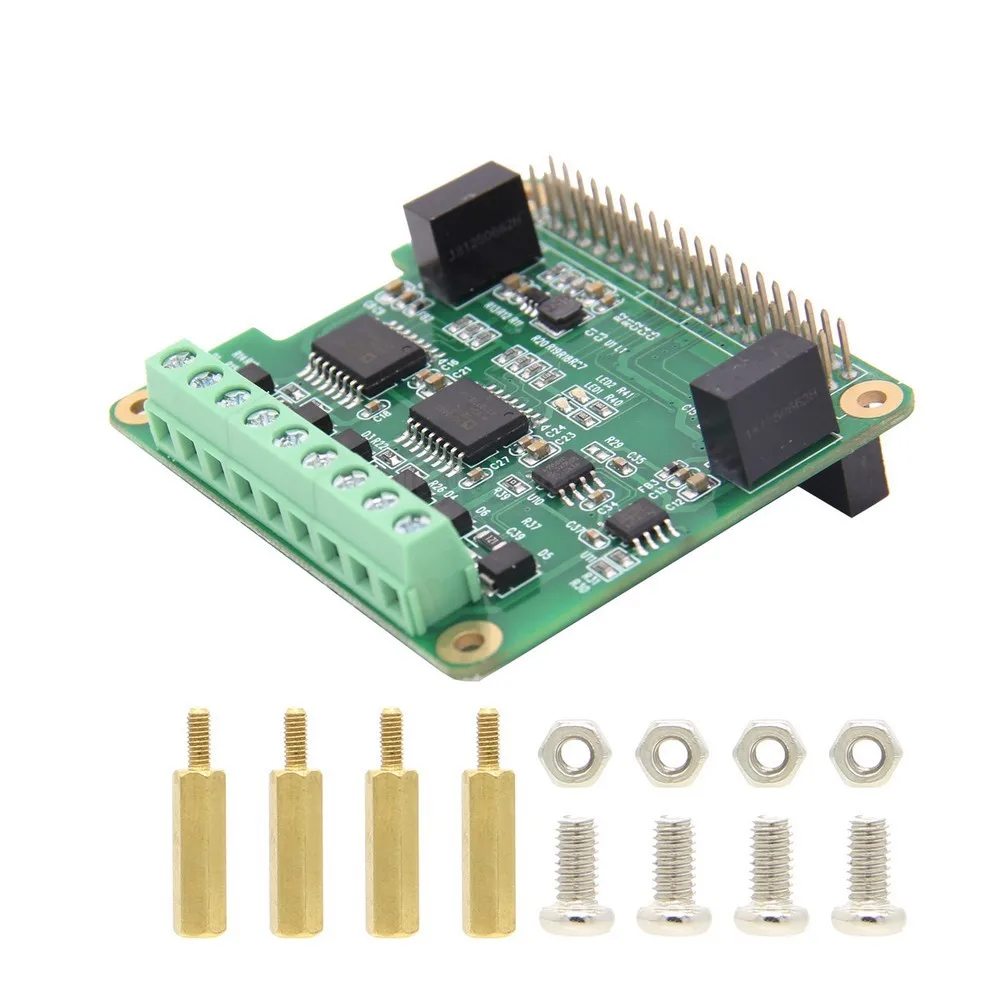

[Упаковочный лист]
- 1 x щит
- F/M разделитель 2,5*16 + 6x4 шт.
- Винт 2,5*6x4 шт.
[Карта GPIO]
| Контактный номер | Штырь Rpi | Использование |
| PIN19 | GPIO_10 | SPI0 MOSI |
| PIN21 | GPIO_9 | SPI0 MISO |
| PIN23 | GPIO_11 | SPI0 SCLK |
| PIN24 | GPIO_8 | Выбор трансферного чипа RS485 |
| PIN26 | GPIO_7 | Выбор чипа передачи |
| PIN18 | GPIO_24 | Прерывание RS485 |
| PIN22 | GPIO_25 | Может прерывать |

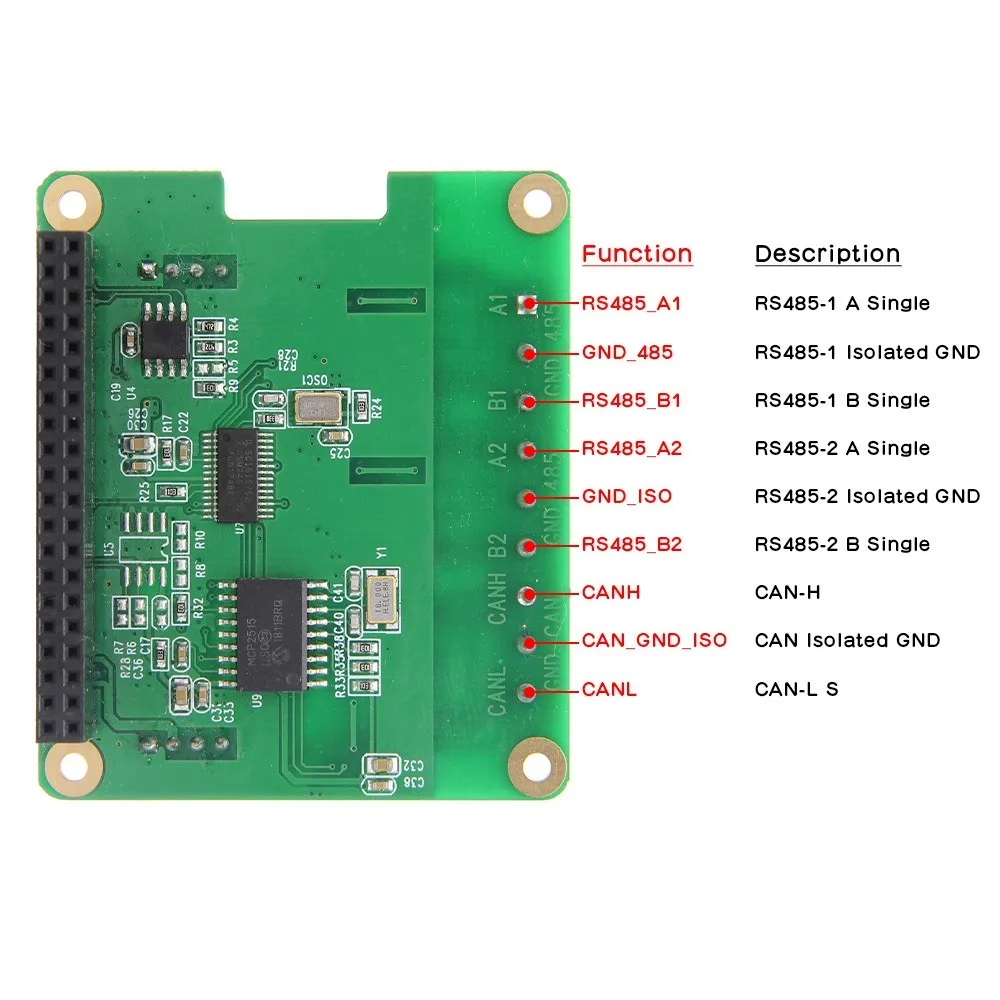

[Выходной интерфейс]
| Нет. | Функция | Описание |
| 1. | RS485_A1 | RS485-1 один |
| 2. | GND_485 | RS485-1 изолированный GND |
| 3. | RS485_B1 | RS485-1 B Single |
| 4. | RS485_A2 | RS485-2 один |
| 5 | GND_ISO | RS485-2 изолированный GND |
| 6 | RS485_B2 | RS485-2 B Single |
| 7 | CANH | CAN-H |
| 8 | CAN_GND_ISO | Может изолировать GND |
[Документ]
- Загрузка программного обеспечения:RS485 CAN HAT скачать
- Вики для справки:Флуоресцентный
