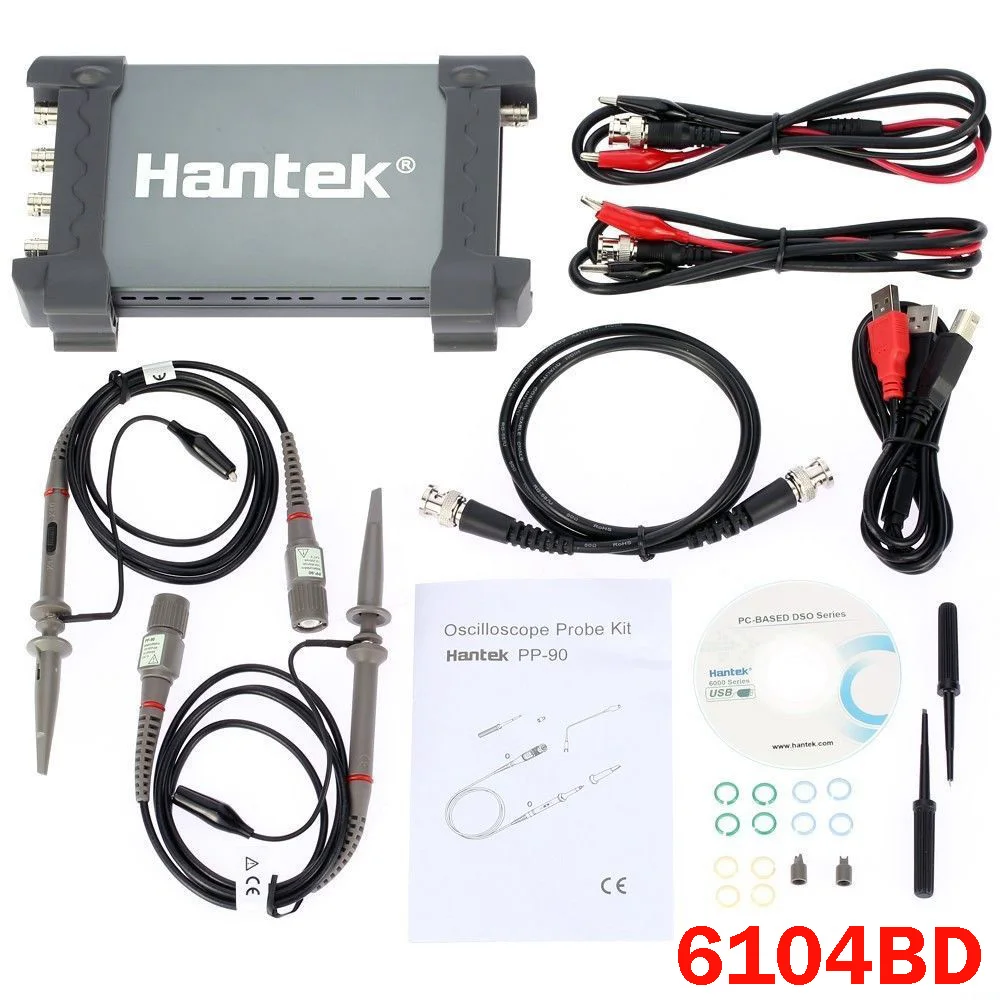

Hantek 6104BD 4 канальный ПК USB цифровой осциллограф 100 МГц 1GSa/Автомобильный

Hantek6104BD серии

4CH осциллограф и функция/Arb. Генератор сигналов. Производительность этой модели может даже лучше, чем производительность настольного осциллографа. Он имеет 4 отдельных аналоговых канала, 1GSa/s частота дискретизации в реальном времени, 2 мВ-10 В/деление, Входная чувствительность, полоса пропускания 250 МГц и генератор произвольных сигналов. Он питается от интерфейса USB2.0, подключи и играй устройство с небольшим размером, который легко для переноски. Высокая производительность, тест пропуска/сбоя, находчивая функция триггера, динамическое отслеживание курсора, запись формы сигнала и функция воспроизведения.

• Особенности

  ·4CHОсциллограф и функция/Arb. Генератор сигналов.

  ·Производительность этой модели может даже лучше, чем производительность настольного осциллографа. Он имеет 4 независимый аналоговый c

• Hannels, 1GSa/s частота дискретизации в реальном времени, 2 мВ-10 V/деление, Входная чувствительность и 250 МГц полоса пропускания.

• · Функция/Произвольных WaГенератор veform: 200MSa/s DDS, 12 бит вертикального разрешения, встроенное разнообразие стандартных сигналов,

• ПроизвольныйФорма волны легко отрегулировать, что удобно для повторного отображения датчика и другихНерегулярные сигнала.

• · Тест на пропуск/сбой, находчивая функция триггера, динамическое отслеживание курсора, запись сигнала и функция воспроизведения. Операция

• ИнтерфейсАналогично осциллографу banchtop, легко работать с высокой производительностью.

• · Интерфейс USB2.0, устройство plug and play.

  · Хороший Механический дизайн с небольшим размером, который легко переносить. Внешний корпус изготовлен из того же материала с

• IPad анодированныйАлюминия. Он обладает большой термостойкостью и абразивным сопротивлением с красивым внешним видом. Твердость

• Алюминиевый сплав поверхность дарит ощущение ещеЗначительно улучшена.

• · Подходит для портативных компьютеров, настольных ПК и ремонта/фиксации производственной линии. Подходит для деловых поездок.

  · Поддержка программного обеспечения: Windows 10, Windows 8, Windows 7

  · Данные о форме сигнала могут быть выводятся в формате EXCEL, BMP, JPG как категория времени и напряжения.

  · Более 20 видов автоматической функции измерения, функция пропуска/проверки неисправности, подходит для инженерного применения.

  ·Последовательный запуск и декодирование шины,Информация о шина может быть быстро и интуитивно отображена в таблице.

  · Усреднение формы волны, послесвечение, управление лёгкостью, обратный, добавить, вычесть, умножать, делить, X-Y дисплей.

  · Анализатор спектра

  · Один компьютер может соединиться с несколькими осциллографом, легко развернуть номер канала.

  ·Стандартный интерфейс USBXI, легко вСЕРТ в USBXI чехол представляют собой сборка инструмент.

  · Предоставьте вторичную разработку DLL; предоставьте Labview \ VB \ VC примеры разработки.

  Модель	Hantek6074BD/Hantek6104BD/Hantek6204BD/Hantek6254BD
  Пропускная способность	70 МГц/100 МГц/200 МГц/250 МГц
  Канал	4 CH
  Частота дискретизации в реальном времени	1GSa/s
  Объем памяти	64 K
  Время Основание точность	± 50ppm
  Временной диапазон развёртки	2ns/div-1000s/div (1-2-4 последовательности)
  Вход сопротивление	1mом 25pF
  Вход чувствительность	2mV/div~10 V/div
  Вертикальный Разрешение	8Bit
  Вертикальное смещение диапазон	2mV~10 V/div @ x1 зонд; 20mV~Зонд 100 V/div @ x10; 200mV~1000 V/div @ x100 зонд; 2В~Зонд 10000 V/div @ x1000
  DC усиления точность	± 3%
  Предел пропускной способности	20 МГц
  Режим запуска	Край, пульс, видео, альтернатива
  Источник запуска	CH1, CH2, CH3, CH4
  Аналоговый сигнал процесса	+,-, X, ÷, FFT, Invert
  Курсоры измерения	Крест, Трассировка, горизонтальный, вертикальный
  Автоматическое измерение	Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, время подъема, Осеннее время, положительная ширина, отрицательная ширина, рабочий цикл
  Генератор сигналов произвольной формы режим
  Сигналов частоты	Постоянного тока ~ 25 МГц
  ЦАП	2 K ~ 200 MHz регулируемый
  Частота Разрешение	0.10%
  Канал	1CH выходного сигнала
  Сигналов глубины	2KSa
  Вертикальный Разрешение	12 бит
  Стабильность частоты	<30ppm
  Амплитуда волны	±3. 5 В Макс.
  Выход сопротивление	50 Ом
  Выход ток	50 мА, Ipeak = 50 мА
  Системы BW	Натяжной канат длиной 25 м
  Коэффициент гармонических искажений	-50dBc (1 кГц), -40dBc (10 кГц)
  Общие Особенности
  Объем	175 мм * 105 мм * 25 мм
  Вес	0,9 кг
  Аксессуар	2 пассивных зонда, 2 Зажим Аллигатор линий,1 BNC к BNC шнур
