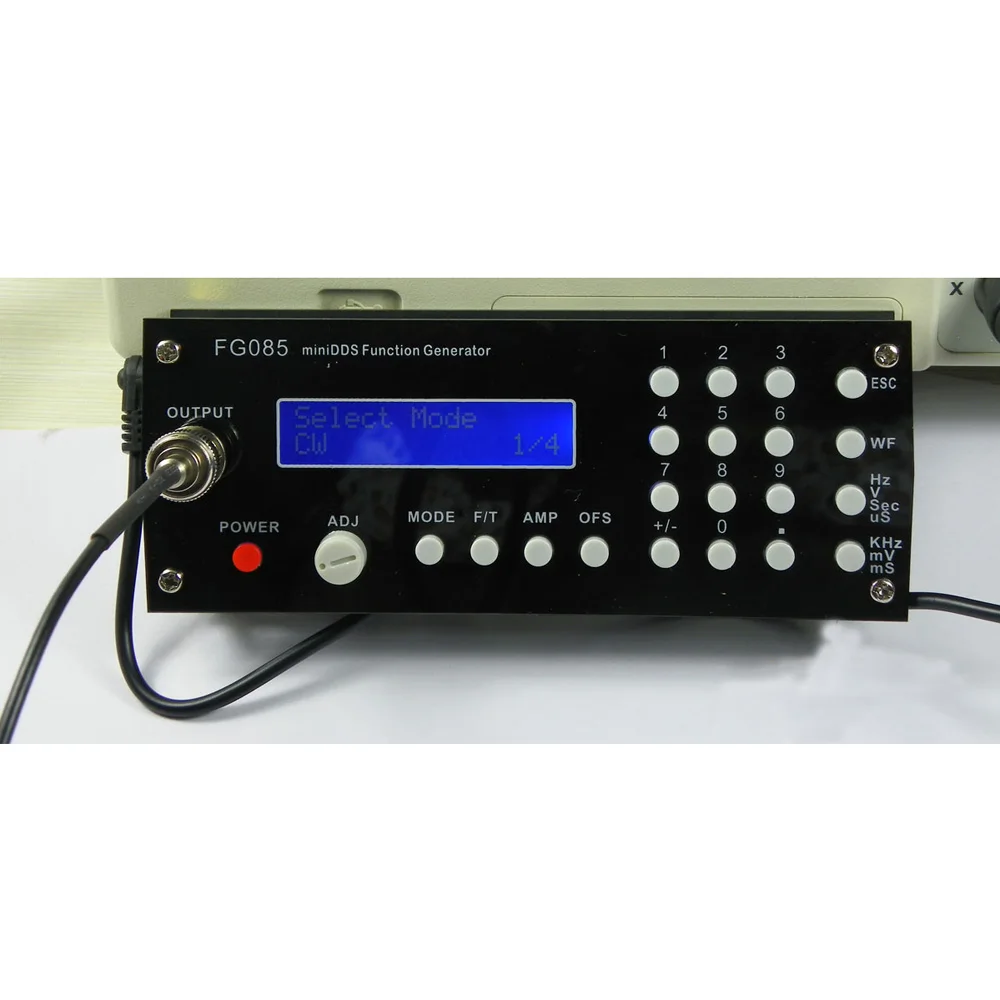

Мини генератор сигналов функции DDS DIY Kit цифровой частоты синтеза с панелью

Мини генератор сигналов функции DDS DIY Kit цифровой частоты синтеза с панелью

Мини-генератор сигналов функции DDS DIY Kit, цифровой генератор частоты синтеза с панелью, Синусоидальная прямоугольная пила, треугольная волна

Типы выходных сигналов: Синусоидальная, прямоугольная, треугольная, положительная и отрицательная леска, положительная и отрицательная лестница, пользовательская произвольная форма волны и сервоуправляющий сигнал. Этот цифровой генератор функций синтеза DIY kit специально разработан для любителей электроники и студентов/любителей.

Особенности:
Параметры, включая частоту, диапазон, смещение и т. Д., все установлены цифрами, быстро и удобно для работы.
С функцией тонкой регулировки, и размер ступени может быть установлен свободно.
Функция частотной подметки, частота запуска-остановки, время и скорость могут быть установлены цифрами; Триггерный сигнал контролирует запуск и конец частоты подметания, форма частоты-это Выбранная форма волны.
С функцией триггера, можно использовать внешний сигнал для управления выходом, запуском и окончанием частоты подметания генератора сигнала.
Пользователь может свободно определить нужную форму волны, отрегулировать ее частоту, диапазон, смещение и т. Д., после загрузки с ПК.
В соответствии с сигнал сервопривода режим, можно установить servo положение свободно, может также работать, туда и обратно каких-либо настроек.

Пример:

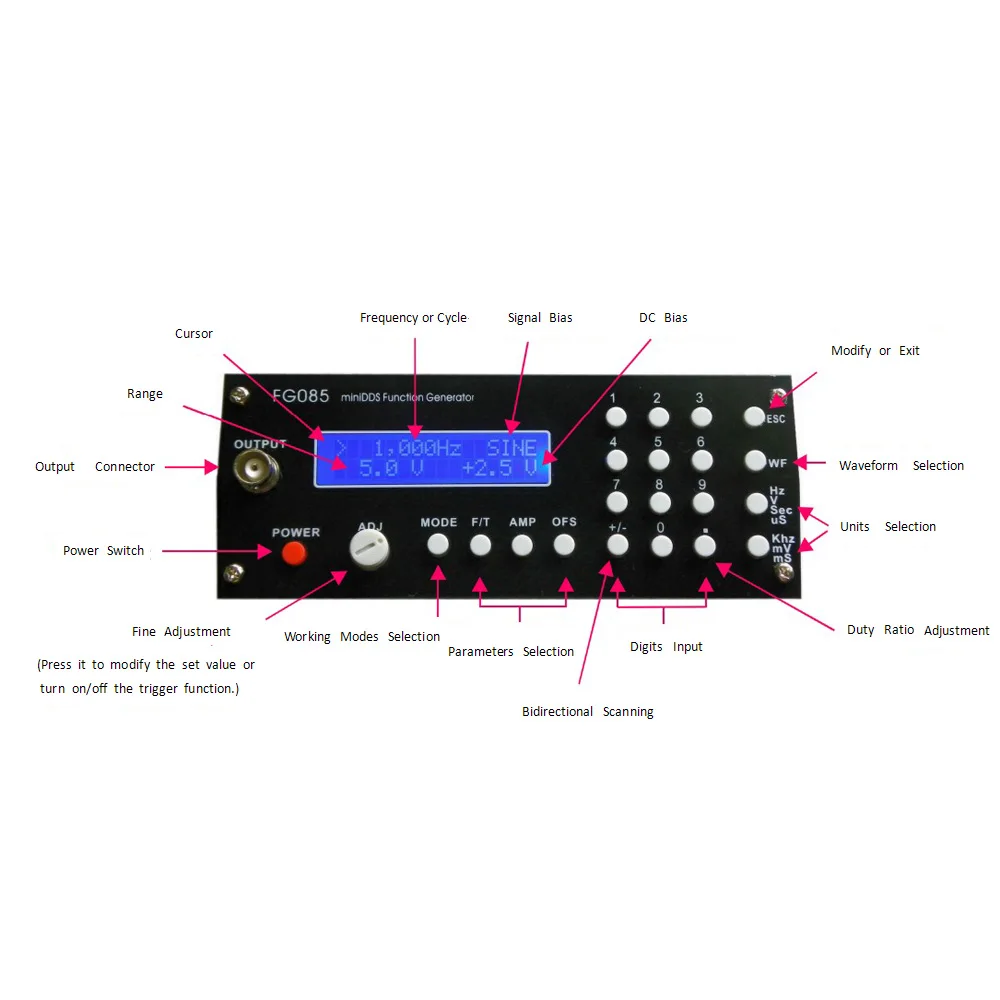

1. Выходная частота устанавливается на 5 кГц, ключевое управление: [F/T][5][KHz]
2. Выходная амплитуда устанавливается на пиковое-пиковое 3 В, ключевое управление: [AMP][3][V]
3. DC смещение устанавливается на 2,5 V, клавиша: [OFS][+/-][2][5][V][.]

Основные Режимы работы:
Режим фиксированной частоты (CW)
Режим подметания (подметание)
Сигнал сервопривода (сервопривод)

Технические характеристики:
Типы выходных сигналов: Синусоидальная, прямоугольная, треугольная, положительная и отрицательная леска, положительная и отрицательная лестница, настраиваемые пользователем произвольные формы волны и сервоуправляющий сигнал
Диапазон частот: 0-200 кГц (синусоидальный)
Разрешение частоты: 1 Гц
Точность частоты: 0,149 Гц (когда F> 40 Гц), 0,000596 Гц (когда F <= 40 Гц)
Разрешение цикла: 1 мс
Амплитудный диапазон: 0-10 в pp
Амплитуда точность: 0,1 V
Диапазон смещения постоянного тока: от-5 В до + 5 В
Точность смещения постоянного тока: 40 мВ
Глубина памяти волны: 256 байт
Максимальная частота дискретизации: 2,5 Мбит/с
Триггер Вход уровень: высокая 3,5 V (мин.), низкая 1,5 V (макс.)
Когда Задержка выхода триггерной формы волны: менее 5 США
Синхронный выход: уровень TTL
Выходное сопротивление: 50 Ом
Напряжение питания: 15 В постоянного тока
Ток подачи: <150 мА (без нагрузки)

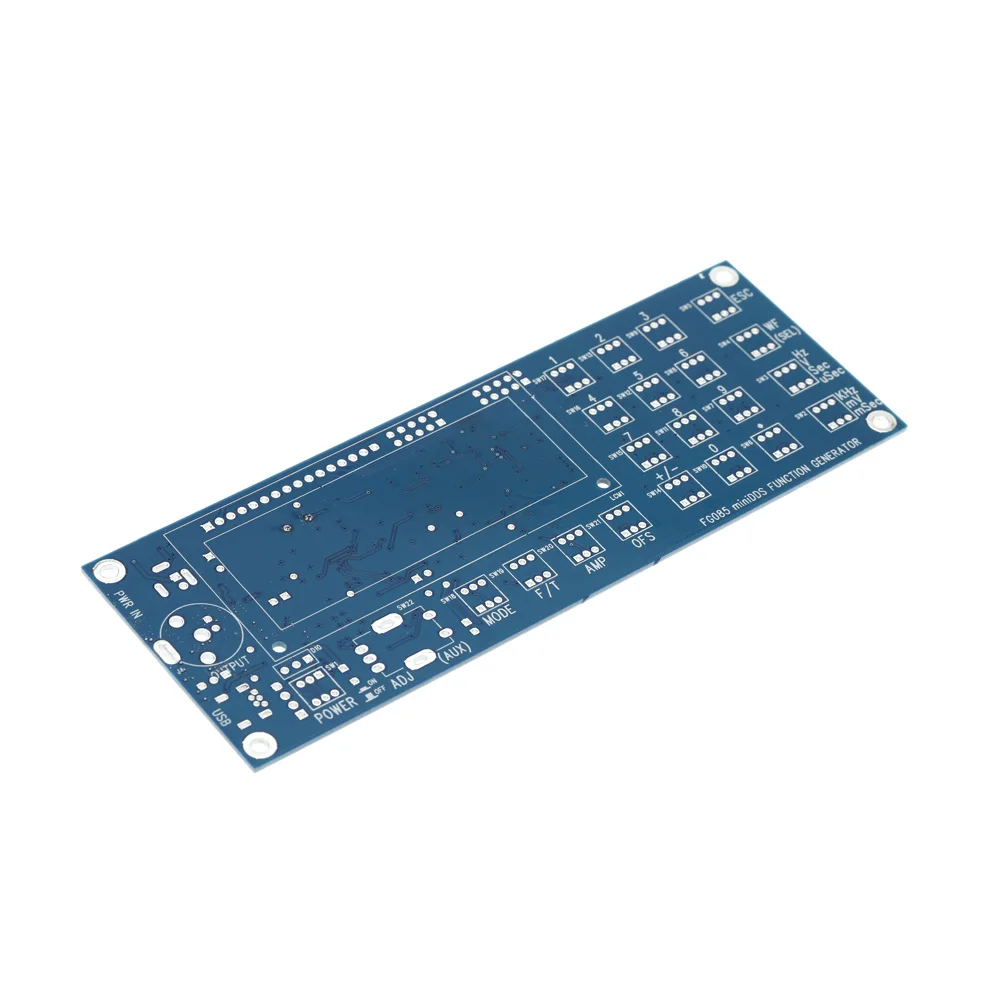

Печатная плата Размеры: 15,5*5,5 см/6,1 * 2.16in (Д * Ш * В)
Вес печатной платы: 32 г/1,14 унций

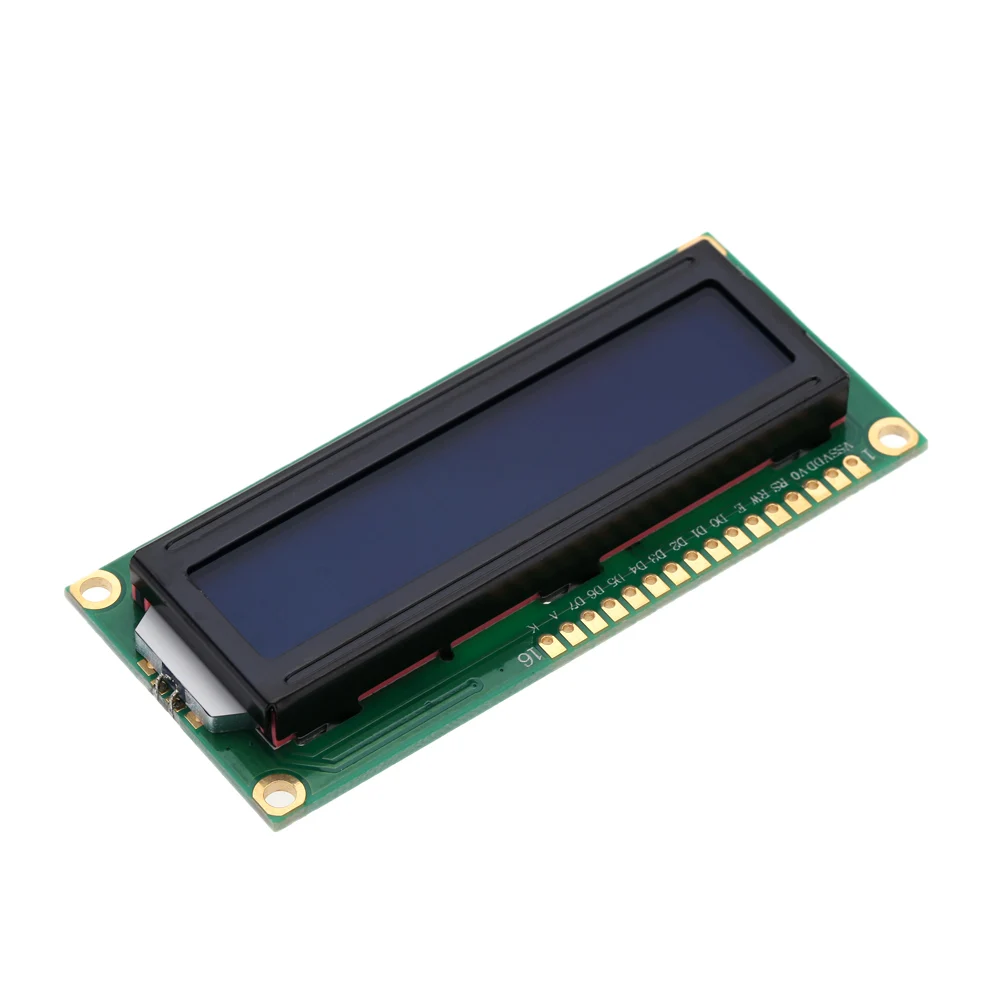

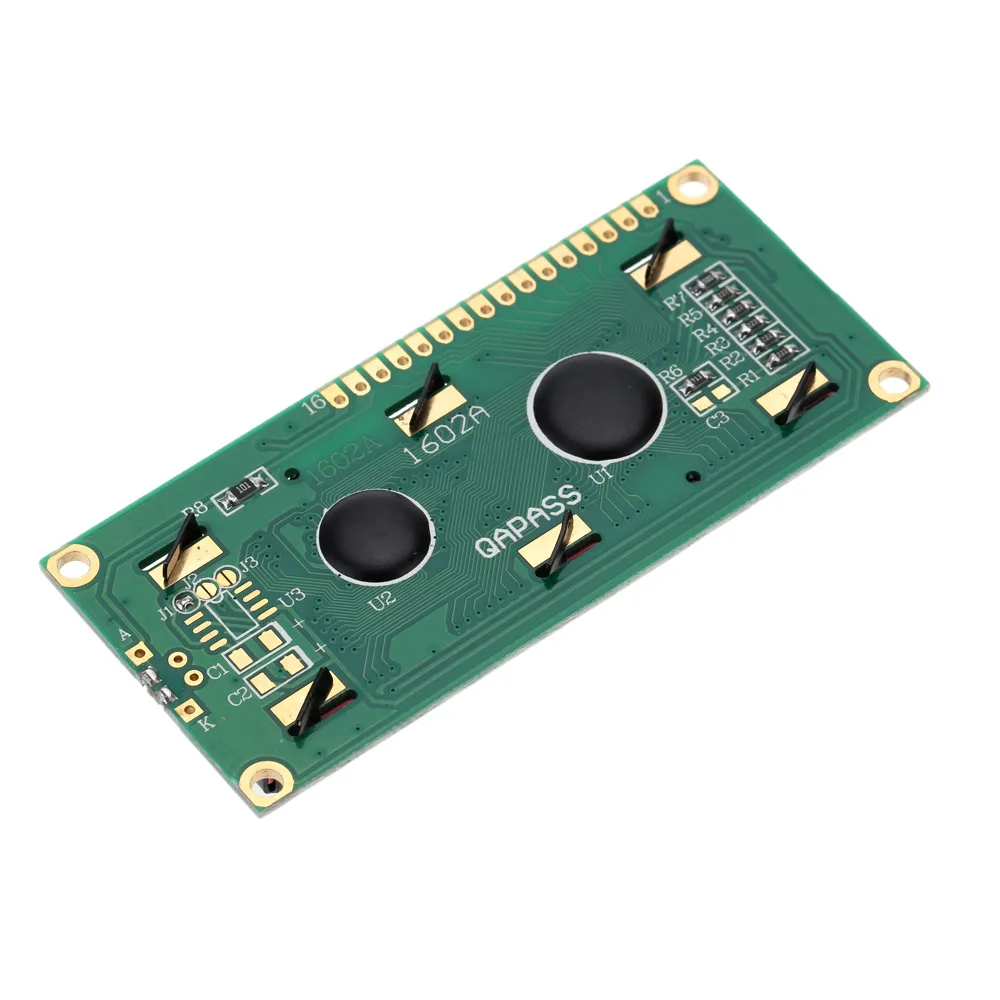

Размер экрана: 6,5*1,5 см/2,6 * 0.6in (Д * Ш * В)
Вес экранной платы: 31 г/1,09 унций

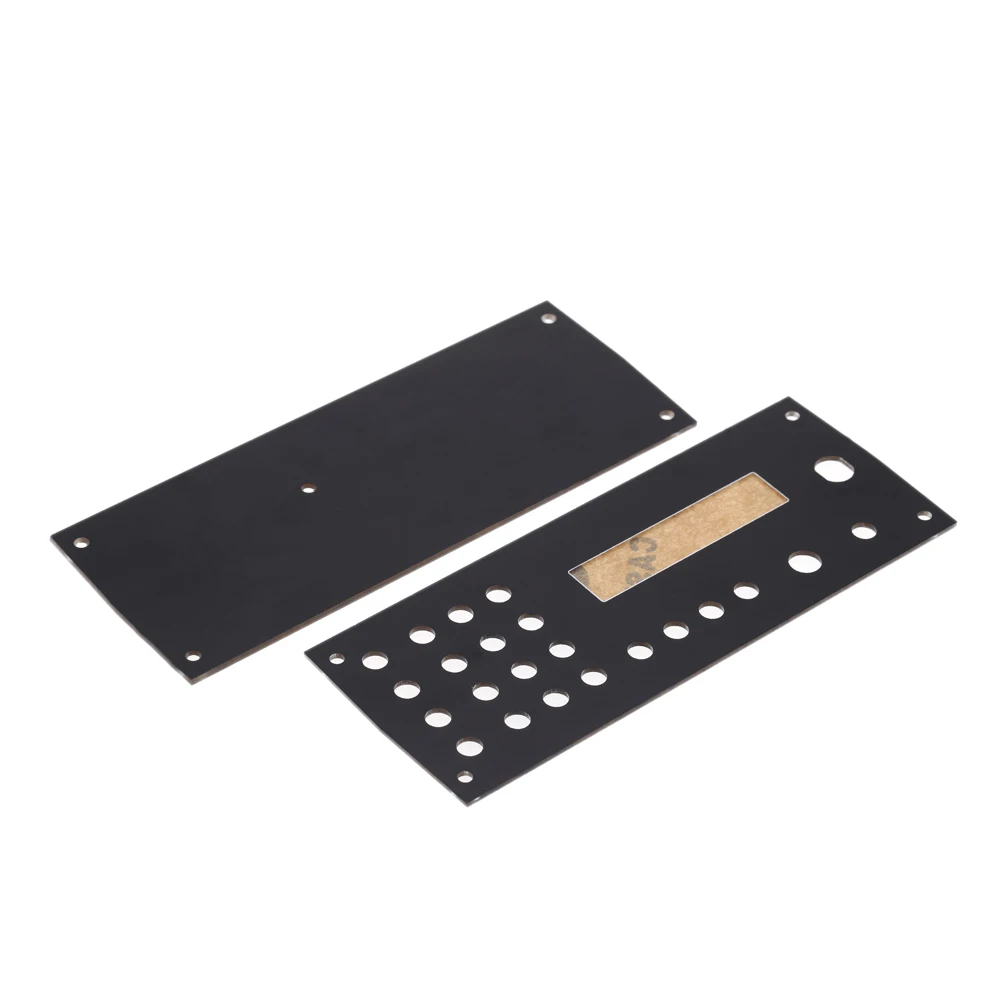

Панель Размеры: 15,5*6 см/6,1 * 2.36in (Д * Ш * В)
Посылка Размеры: 24*10*4,5 см/9,45*3,94 * 1.77in
Посылка, вес: 194 г/6,85 унции

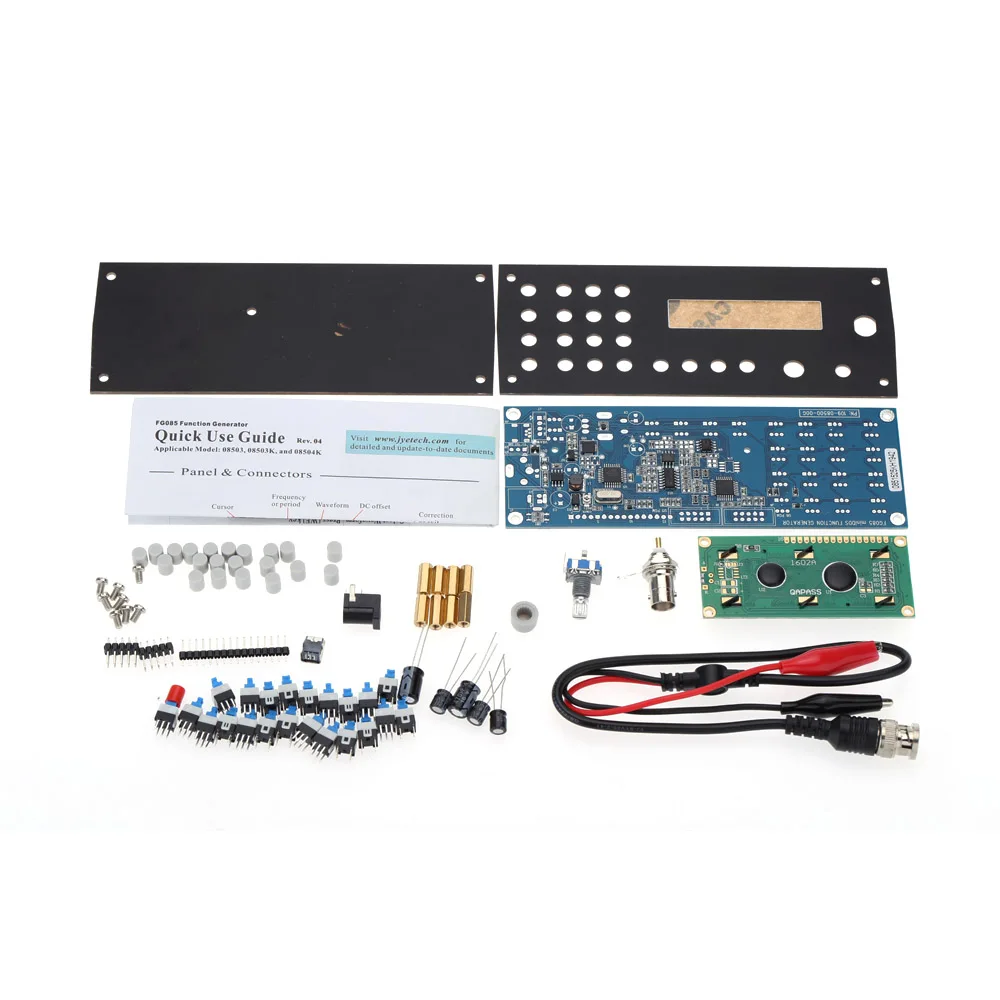

Посылка список:
Цифровой генератор функции синтеза DDS, 1 комплект с панелью
1 * Руководство пользователя (на английском языке)
