Характеристики
Модуль POE Banana PI RT9600 применяется к банану P2 ZERO Board и производителю BPI P2|Аксессуары
История изменения цены
*Текущая стоимость 791,82 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-07-2026 | 1005.47 руб. | 1025.23 руб. | 1015 руб. |
| Feb-07-2026 | 815.31 руб. | 831.77 руб. | 823 руб. |
| Jan-07-2026 | 989.38 руб. | 1009.53 руб. | 999 руб. |
| Dec-07-2025 | 981.36 руб. | 1001.33 руб. | 991 руб. |
| Nov-07-2025 | 783.52 руб. | 799.21 руб. | 791 руб. |
| Oct-07-2025 | 965.36 руб. | 984.40 руб. | 974.5 руб. |
| Sep-07-2025 | 957.11 руб. | 976.91 руб. | 966.5 руб. |
| Aug-07-2025 | 949.10 руб. | 968.11 руб. | 958.5 руб. |
Описание товара

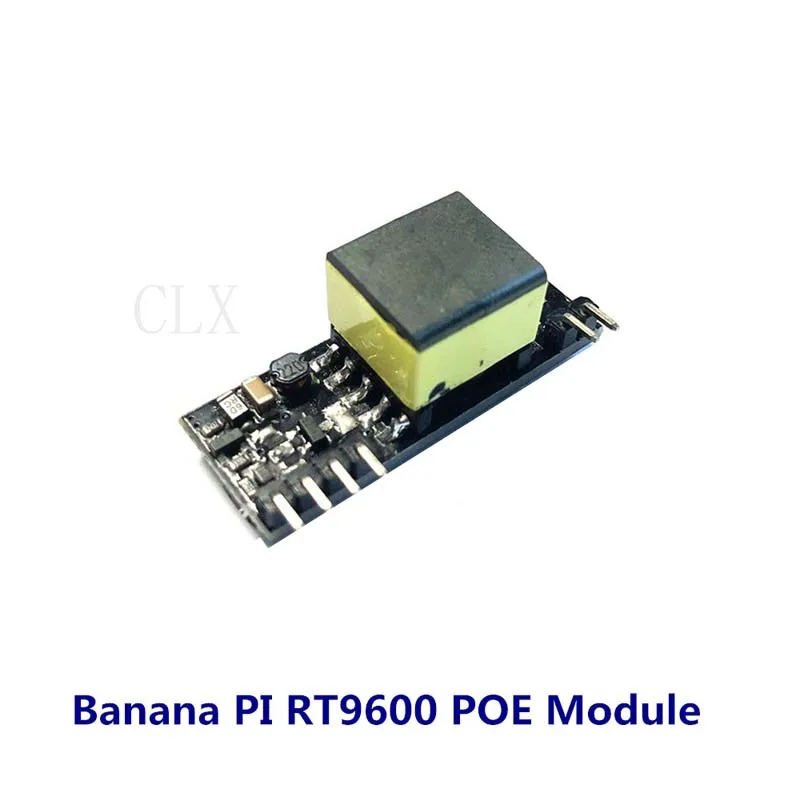

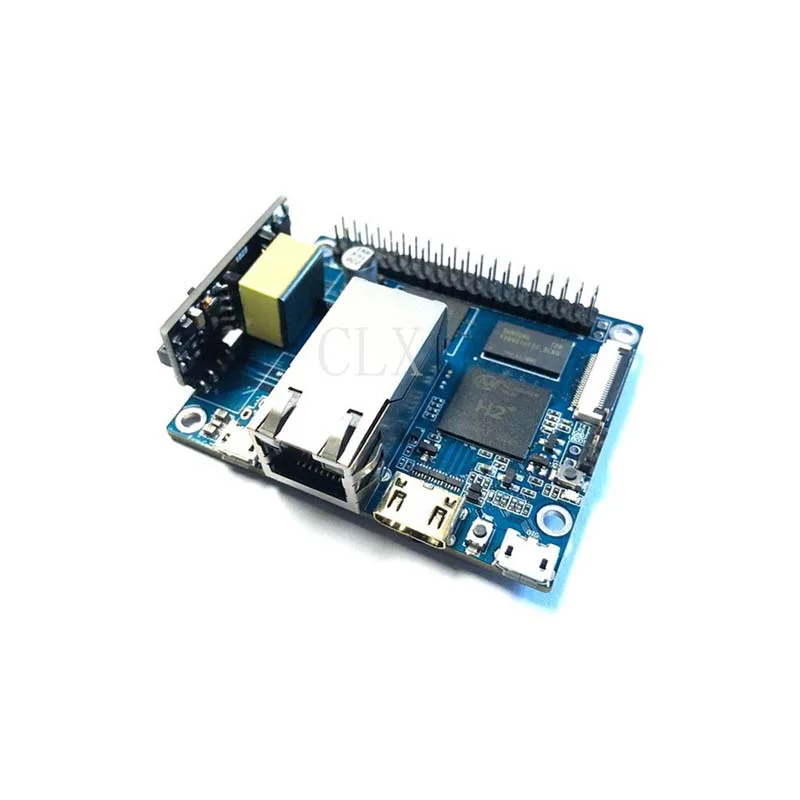

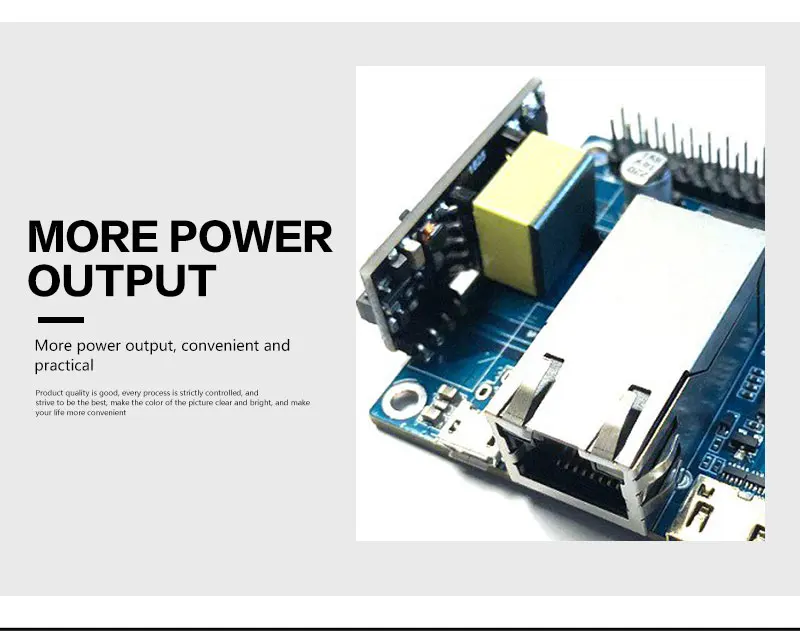

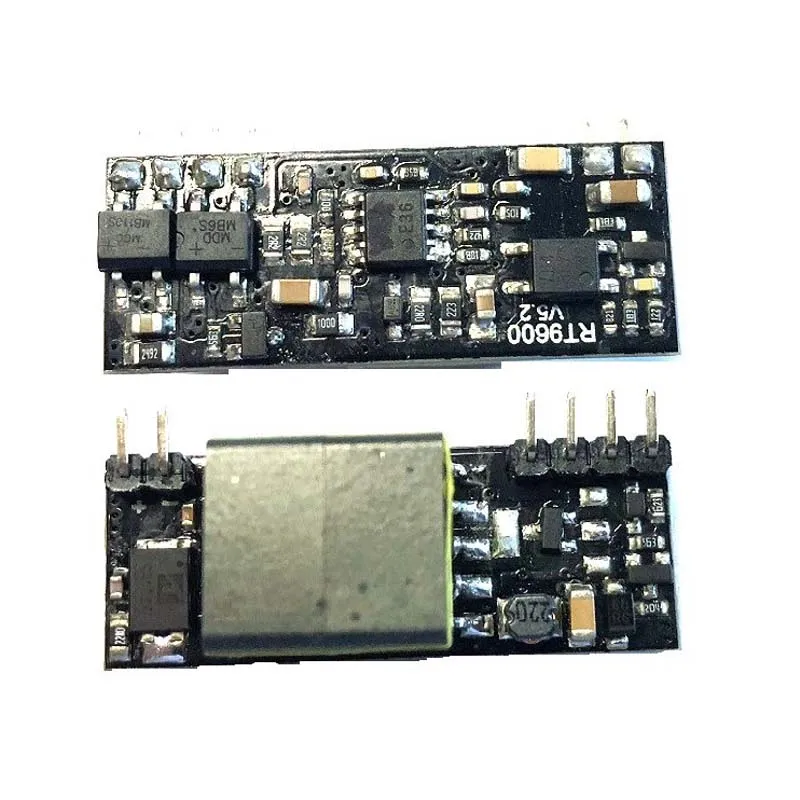

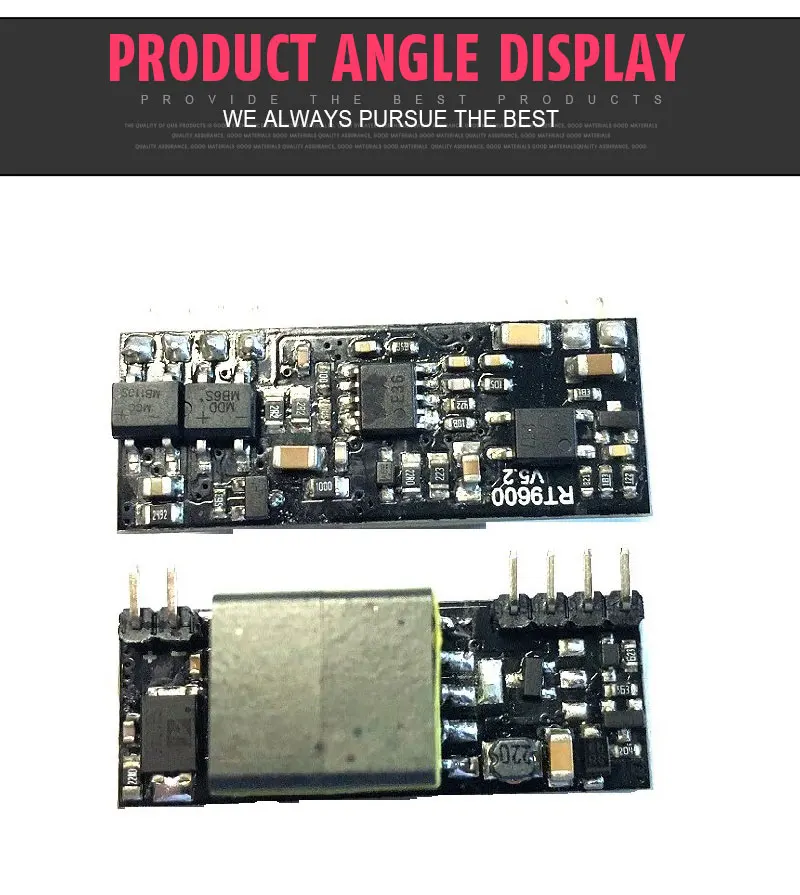

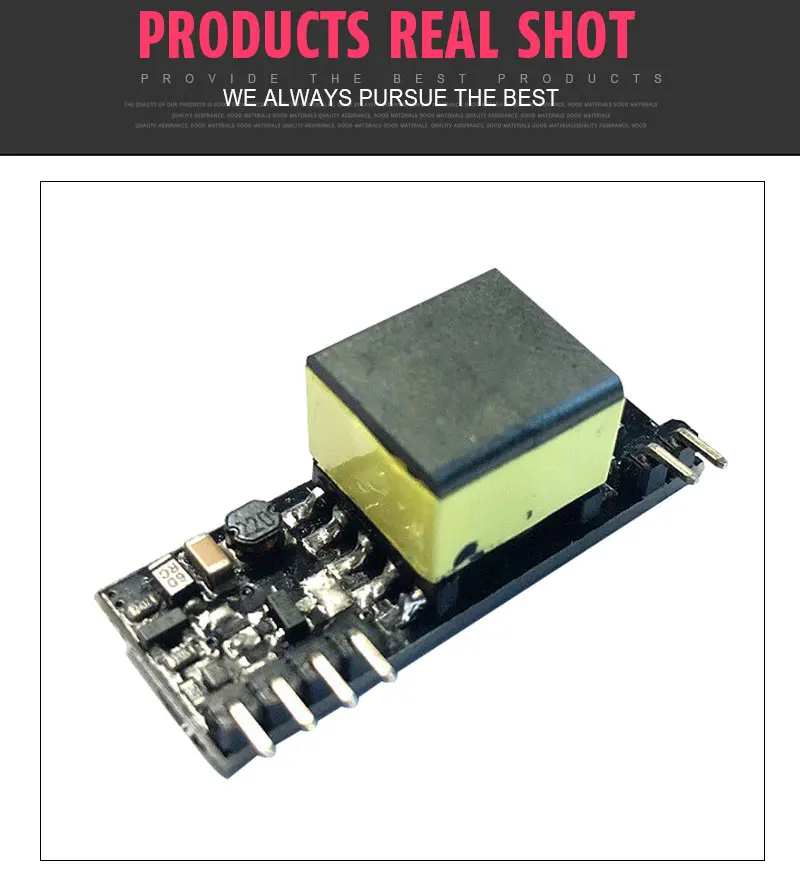

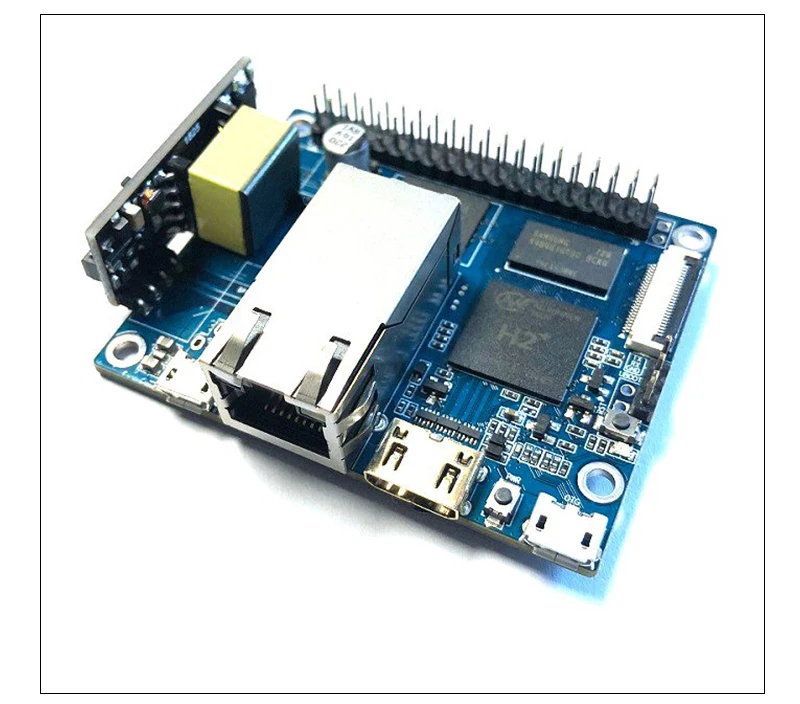

Модуль POE Banana PI RT9600, применяется к банану PI P2 ZERO Board & BPI P2 Maker
Примечание:Нулевая плата Banana PI P2 не входит в комплект.
Описание
BPI-9600 серии модулей предназначены для извлечения энергии из обычной витой пары категории 5 Ethernet кабель, соответствующий стандарту IEEE 802.3af power-over-Ethernet(PoE). BPI-9600 схема подписи и управления обеспечивает PoE Совместимость подпись и классификация мощности, требуемые поставщиком питания оборудования (PSE) до применения до 15 Вт мощности к порту. BPI-9600 предоставляет Подпись класса 0.
Преобразователь постоянного/постоянного тока работает в широком диапазоне входного напряжения и обеспечивает регулируемый выход. Преобразователь постоянного/постоянного тока также имеет встроенную защиту от короткого замыкания.
Особенности
- Совместимость с IEEE802.3af
- Диапазон входного напряжения 36 В до 57 в
- Интегральный высокоэффективный DC/DC преобразователь.
- Низкая Выходная пульсация и шум
- Высокая производительность по низкой цене
- Защита от короткого замыкания
- Регулируемый выход
- Опционально мульти-напряжение выход 3,3 V 5V 12V 24V
- Изоляция трансформатора, изоляция 1500 В (вход на выход)
- Простой в использовании, с минимальным количеством внешних компонентов.
Применение
- Шлюз IoT
- Ip-камеры
- Беспроводная точка доступа
- Системы безопасности и сигнализации
- VOIP телефон
- Пункт продажи сетевого терминального оборудования

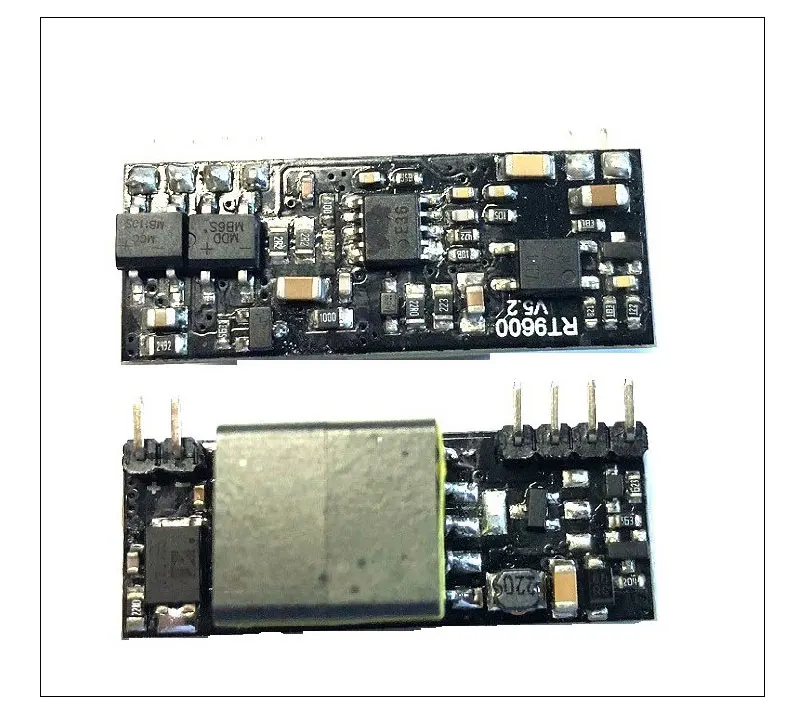

PBI-9600 аппаратное обеспечение PoE
Размер модуля
Селектор продукта
| BPI-9600 Модуль PoE | ||||
| Номер детали | Номинальное выходное напряжение | Максимальная выходная мощность | Маркировка | Посылка |
| BPI-9600-3.3V | 3,3 V | 6,6 Вт | 3,3 V | SIL |
| BPI-9600 -5 В | 5 В | 10 Вт | 5 В | SIL |
| BPI-9600 -12 В | 12 В | 12 Вт | 12 В | SIL |
| BPI-9600 -24 В | 24 В | 12 Вт | 24 В | SIL |
- При 25 °C с VIN = 48 В
Описание штифта
| BPI-9600 Модуль PoE | |||
| Штырь # | Название | Описание | |
| 1. | VA1 | RX вход (1). Этот входной штифт используется в сочетании с VA2 и подключается к центру крана трансформатора, подключенного к контактам 1 и 2 разъема RJ45 (RX) -он не является чувствительным к полярности. | |
| 2. | VA2 | Вход TX (2). Этот входной штифт используется в сочетании с VA1 и подключается к центру крана трансформатора, подключенного к контактам 3 и 6 разъема RJ45 (TX) -он не является чувствительным к полярности. | |
| 3. | Вв1 | Прямой вход (1). Этот входной штырь используется в сочетании с VB2 и подключается к pin 4 и 5 разъема RJ45-он не чувствителен к полярности. | |
| 4. | VB2 | Прямой вход (2). Этот входной штифт используется в сочетании с VB1 и подключается к штифту 7 и 8 разъема RJ45-он не чувствителен к полярности. | |
| 5 | -VDC | Возврат постоянного тока. Этот штифт является верным путем для + VDC выхода. | |
| 6 | + VDC | Выход постоянного тока. Этот штырь обеспечивает регулируемый выход из преобразователя постоянного/постоянного тока. | |
Абсолютные максимальные оценки
| BPI-9600 Модуль PoE | |||||
| Параметр | Символ | Мин | Макс. | Единицы измерения | |
| 1. | Напряжение питания постоянного тока | VCC | -0,3 | 60 | V |
| 2. | Напряжение постоянного тока от перенапряжения для 1 мс | VSURGE | -0,6 | 80 | V |
| 3. | Температура хранения | TS | -40 | 100 | OC |
Примечание 1: превышение указанных выше рейтингов может привести к постоянному повреждению продукта. Функциональная работа в этих условиях не подразумевает. Максимальная оценка предполагает свободный поток воздуха.
Рекомендуемые условия эксплуатации
| BPI-9600 Модуль PoE | |||||||
| Параметр | Символ | Мин | Тип | Макс. | Единицы измерения | Единицы измерения | |
| 1. | Входное напряжение 1 | Вин | 36 | 48 | 57 | V | V |
| 2. | Блокировка напряжения под напряжением | VLOCK | 30 | 36 | V | V | |
| 3. | Рабочая температура 2 | Топ | -20 | 25 | 70 | Ta / OC | BPI-9600 |
Примечание
- 1: с минимальной нагрузкой
- 2: см. Раздел Диапазон рабочих температур
-
- Расширенное использование близко к, или при максимальной рабочей температуре может уменьшить срок службы устройства.
Электрические характеристики постоянного тока
Примечание
- 1: типичные цифры на 25 °C с номинальной 48V поставкой и предназначены только для помощи дизайна. Не гарантируется
- 2: Выходная пульсация и шум могут быть уменьшены с помощью внешнего фильтра, см. Примечание приложения.
- 3: длительность непрерывного короткого замыкания применяется при температуре окружающей среды 25'C в свободном воздухе. При более высоких температурах или с ограничениями
-
- Поток воздуха (например, в герметичном корпусе) Длительность работы должна быть ограничена во избежание перегрева.
Типичная схема подключения
