Контроллер для гравировально-фрезерного станка Workbee 4 оси/5 осей параллельный/USB/

Контроллер для гравировально-фрезерного станка Workbee 4 оси/5 осей параллельный/USB/

Mach 3 4 оси/5 оси параллета/USB/ Ethernet порт электронный контроллер комбо

Комбинированный электронный контроллер Mach3 предназначен для вашей электронной сборки workbee и станков с ЧПУ.

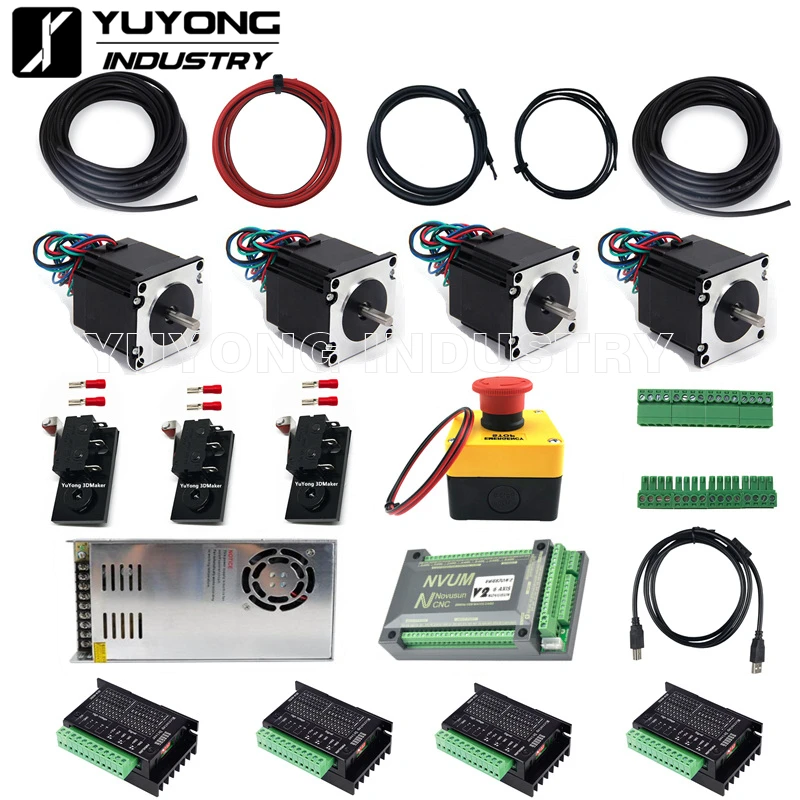

Комбинация включает:

• 4-жильный кабель RVV X (Непрерывная длина, можно отрезать самостоятельно)
• 2-жильный кабель RVV X (Непрерывная длина, можно отрезать самостоятельно)
• 8 x женские и мужские натяжения
• 1 x Кабель питания постоянного тока
• 1 заземляющий провод
• 1 x Переключатель E-Stop + кабель E-Stop
• 3 комплекта концевых выключателей с лопатками
• 4 шаговых двигателя Nema 23 1,26 Н.
• 1 контроллер Mach3 (различные варианты)
• Драйвер шагового двигателя TB6600, 4 шт., x 1 Ось
• 1 шт. x 24 В 350 Вт означает хороший источник питания
• 1 шт. x параллельный кабель/USB-кабель/кабель Ethernet

5-осевая интерфейсная плата Mach3-управление портом параллета:

Полная поддержка MACH3 и другого программного обеспечения для параллельного управления портами.

Управление портом параллета

Поддержка Win XP,Win7 32 бит

Широкий вход периферийного напряжения, 12-24 в и функция защиты от обратного хода.

Все входные сигналы, светильник вые лотосы изолированы, к которым можно получить доступ при аварийной остановке на ноже, предел для защиты компьютерной безопасности.

5-осевой контроллер USB Motion Card Mach3-STB5100:

Полностью поддерживает все версии MACH3.

USB карта движения

Поддержка Win XP,Win7,Win8,Win10, 64-битной системы, поддержка ноутбука, планшета.

Широкий вход периферийного напряжения, 12-24 в и функция защиты от обратного хода.

Все входные сигналы, светильник вые лотосы изолированы, к которым можно получить доступ при аварийной остановке на ноже, предел для защиты компьютерной безопасности.

Обеспечивает электронный интерфейс маховика

MACH3 100 кГц 4 осиЧПУ USBСекционная плата:

1. Поддержка 4-осевой связи, вы можете подключить четыре привод шагового двигателя или сервопривода.
2. Максимальная частота шагового импульса составляет 100 кГц, что подходит для сервопривода или шагового двигателя.

3. Поддержка автоматического датчика.

4. Поддержка аварийного ввода.

5. Поддержка концевого выключателя.

6. Поддержка подключения электронного маховика.

7. Необходимо использовать внешний источник питания 24 В постоянного тока для изоляции USB и внешнего порта, а также сделать систему более стабильной.

8. Имея выходной порт 0-10 В, вы можете использовать программное обеспечение mach3 для управления скоростью двигателя шпинделя.

9. 4 универсальных входа, можно подключить концевой выключатель, выключатель estop, переключатель датчика, обратно в ноль и другое устройство.

10. 4 общего назначения изолированный выходной интерфейс релейного привода, может управлять четырьмя реле для запуска шпинделя, прямого и обратного вращения, насосами и другими устройствами.

11. 1 светодиод состояния, указывает на состояние подключения на плате.

Mach3-5 оси-USB порт ЧПУ контроллер:

1. Полностью поддерживает программное обеспечение Mach3.

2. Поддержка систем Win XP,Win 7,Win 8,Win 10,PAD,32/64 bit.

3,12-24 В,Функция защиты от обратного хода.

4. Все сигналы изолированы оптроном, могут быть подключены к аварийной остановке, настройке инструмента, лимиту, нулевому возврату и т. д.

5. Обеспечивает аналоговый Инвертор управления выходным напряжением 0-10 В с оптопарной изоляцией для управления скоростью шпинделя.

6. Обеспечивает изолированный ШИМ-выход от оптопары.

7. Обеспечивает 4 выходных порта (уровень 5 В), может быть подключен к модулю реле оптопары, контролирует водяное охлаждение, распыление и т. д.

8. Может быть подключен к общему аноду (+ 5 В) или общему катоду (GND).

9. Все названия и клеммы портов-это медные штыри, стабильное и надежное качество.

10. Прошел испытание на старение коммутационной машины 100000.

NVEM-4 оси-контроллер USB-порта:

Модель:4 оси

• С 12-канальным программируемым входным портом, можно установить его для аварийной функции
• С 10-канальным программируемым выходным портом, можно установить для устройств для сборки воды
• С 1-канальным стандартным маховиком, подвесным MPG-портом
• Управление выходом PWM шпинделя
• Поддержка программного обеспечения MACH3
• Интерфейс USB, поддержка программного обеспечения Mach3
• DCDC электрическая изоляция
• Изоляция оптопары
• Импульсный выход шагового двигателя макс. 200 кГц, подходит для большинства фрезерных станков с ЧПУ
• Применение:
• Для обработки различных узоров, таких как тисненая пластина, форма подошвы, форма на молнии, штамп с узором и штамповкой, форма для инструментов, стеклянная форма и т. д.
• Для рекламной промышленности, такой как: наш бренд, вывески, архитектурные модели, значки, таблички, панели, логотип, цифры, вывески, ремесленное украшение, украшение мебели и т. д.
• Для портрета, пейзажа, надписи каллиграфии, печатей и других скульптур графического искусства, каллиграфии, Бассо релиево и т. д.
• С ЧПУ-контроллером, подходит для всех видов малого и среднего автоматического оборудования и инструментов.

NVEM-4 оси-контроллер порта Ethernet:

• Модель: 4 оси
• С 12-канальным программируемым входным портом, можно установить его для аварийной функции
• С 10-канальным программируемым выходным портом, можно установить для устройств для сборки воды
• С 1-канальным стандартным маховиком, подвесным MPG-портом
• Управление выходом PWM шпинделя
• Поддержка программного обеспечения MACH3
• Интерфейс Ethernet, поддержка программного обеспечения Mach3

ТШаговый Драйвер B6600:

Тип входной питания постоянного тока: 9 В ~ 40 В (стандартное 24 В).

Выходной ток: 0,5 ~ 4,0 А.

Mircostep: 1,2,4,8,16,32.

Защитная Форма: защита от перегрева, защита от перегрузки по току, защита от пониженного напряжения.

Характеристики шагового двигателя Nema23:

• Нема 23
• Размер вала: 1/4 дюйма
• Угол шага: 1,8
• Холдинг Turque: 175 унций * дюйм
• Номинальный ток: а

Источник питания MEAN WELL-24 В, 350 Вт:

• • Выходное напряжение-канал: 24 В
  • Выходная мощность: 350 Вт
  • Закрытый чехол
  • Входное напряжение: от 90 до 132 В переменного тока/от 180 В переменного тока до 264 В переменного тока, от 240 В постоянного тока до 370 В постоянного тока
  • Выходной ток-канал: 14,6 А
  • Тип крепления: шасси
  • Длина: 215 мм
  • Ширина: 115 мм
  • Высота: 30 мм
  • Входная частота: от 47 Гц до 63 Гц

Комплекты концевых выключателей:

• • 1 х пластина концевого выключателя
  • 2 винта с головкой-M3x10 мм
  • 2 саморезьбовых винта M3
  • 2 разъема Spader
  • 1 низкопрофильный винт-m5x8 мм
  • 1 х Тройная гайка-M5

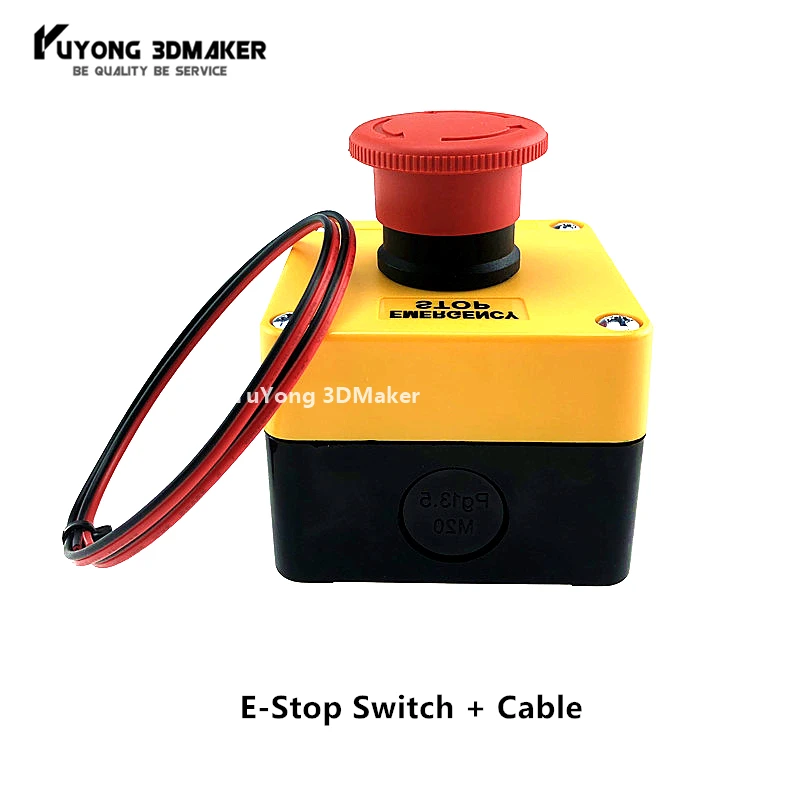

• E-Stop переключатель:
  • Максимальный ток: 10А
  • Максимальное напряжение AC 660V
  • Номинальная нагрузка:
  •

    • AC: 220VAC/6A, 380VAC/4A, 660VAC/2A
    • DC: 440VDC/0.3A, 220VDC/0.5A, 110VDC/1A
  • Тип: N/C
  • Выдерживаемое Напряжение: 2500 В/60 с
  • Температура: -25 ° ~ + 55 °
  • Контактное сопротивление: <25 МОм
