Модуль Wi Fi + 3 2 дюймовый ЖК TFT STM32 эмулятор дебютор gps модуль со спутниковой

---

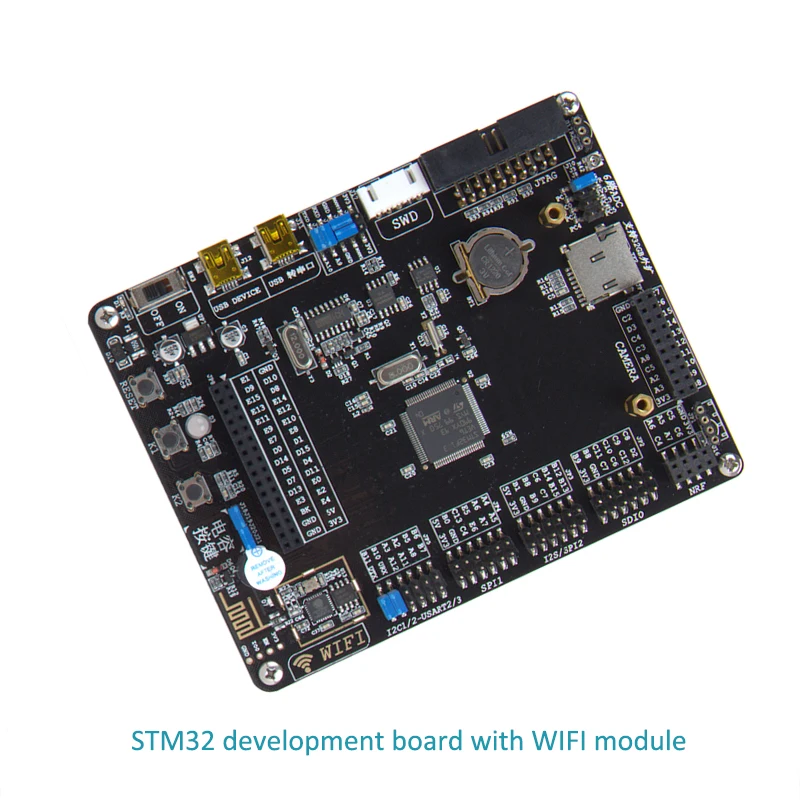

Описание макетной платы STM32 с модулем Wi-Fi:

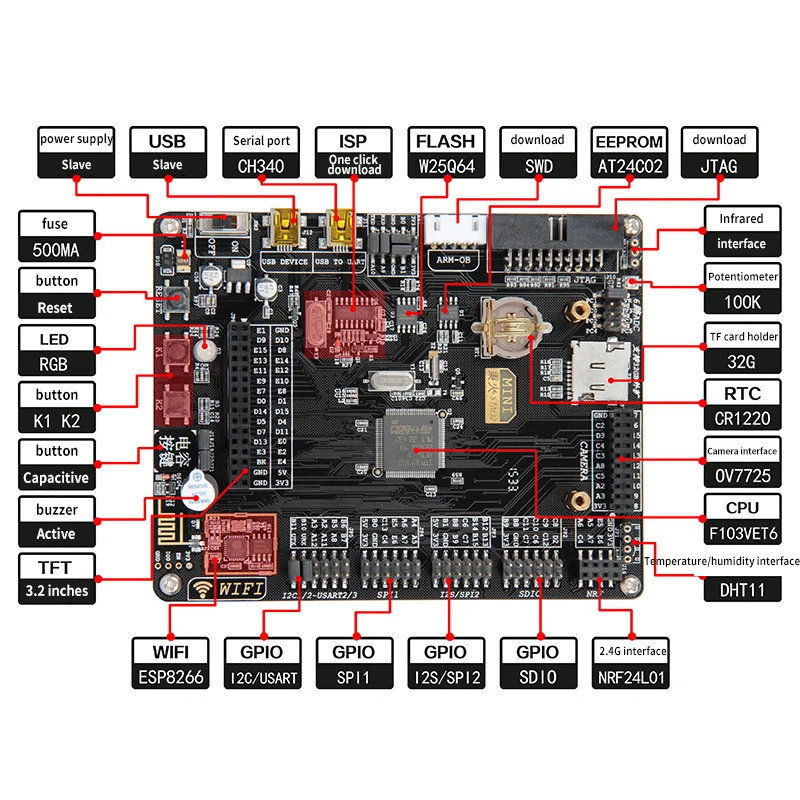

Черное масло, погружение на печатную плату, золотой процесс, высокое качество Встроенный последовательный порт, тип Wifi ESP8266 Стандартные интерфейсы связи usart, iic, spi и sdio используются в форме контактных колонок, которые используются для связи между внешними модулями и платами.   Макетная плата, детальная Таблица настроек оборудования (пожалуйста, внимательно проверьте): Размеры: 13*10 см Печатная плата: 2 слоя, черное погружное золото Процессор: STM32f103Vet6, 100pIN, 512K FLASH, 64KRAM Wi-Fi: Встроенный Wi-Fi Модель: ESP8266, интерфейс UART Bluetooth: внешний модуль HC05 Bluetooth Беспроводная связь: внешняя 2,4G Беспроводная NRF24L01 модуль FLASH: Модель: W25Q64, емкость 8 Мбит/с EEPROM: Модель: AT24C02, емкость 256 байт SD-карта: TF-карта (включая 32 ГБ), может быть расширена до 32 Гб RTC: 1 держатель батареи CR1220 Вход питания: USB5V вход Мощность ток на выходе: LDO: AMS1117-3.3, может выход 3,3 V 5V Предохранитель; 1 500 мА самовосrecovery вающийся предохранитель Зуммер: 1 активный зуммер Потенциометр: 1 100K прецизионный чип, потенциометр Кнопка: 1 сброс, 2 нормальных кнопки, 1 Кнопка конденсатора Светодиодный: 1 RGB светодиодный, 1 источника питания светодиодный, 1 wif сообщение светодиодный ЖК-дисплей: может быть подключен к 3,2-дюйм резистивный сенсорный экран или диагональю 5 дюймов емкостный сенсорный экран Последовательный порт: 1 выход USB к последовательный порт (CH340) USB: 1 USB-devicef интерфейс для usb-общения Загрузка: 1: есть 2 интерфейса для загрузки, 1 интерфейс SWD, 1 интерфейс JTAG 2. Поддерживает DAP / JLINK / ULINK 2 / st-link / arm-oB и другие эмуляторы 3: поддержка последовательного порта SP, загрузка одним кликом Камера: может расшириться на 30 Вт, цвет 0V7725, модуль камеры Датчик температуры и влажности: модуль DHT11, датчик внешней температуры и влажности Инфракрасный: внешний HS0038 инфракрасный приемник GPIO: SDIO, SPI 1/2, 12C1/2, USART 1/2 / 3     Аппаратная конфигурация (высокая конфигурация с Wi-Fi):   Аппаратные средства Размер:   Описание 3,2 дюймов ЖК-дисплей на тонкопленочных транзисторах на тонкоплёночных транзисторах: Размеры: 3,2 дюйм (ов) Разрешение: 320*240 Контроллер: поставляется с контроллером II9341 Интерфейс: 16-битное параллельный порт, 8080 ГРМ Напряжение: 3,3 V Pin-код: 40Pin факсимильный ПК, 0,5 мм шаг Описание эмулятора STM32, отлаживающего устройства: Эмулятор загрузчика DAP поддерживает все чипы Cortex core. 1: Вы можете загружать файлы формата hex и bin. 2. В программном обеспечения MDK и IAR, в настоящее время поддерживает только режим загрузки SW, поддерживает интерфейс загрузки SWD и JTAG. 3: MDK требует версия 4,73 или более позднюю версию, Тар требует версии 6,5 или более поздней версии. 4: Не теряйте прошивку, не нужно обновлять, не требуется установка драйвера!, очень полезно для разработки STM32 Характеристики загрузчика с системой «STM32-DAP»: 1, поддержка MDK / IAR, без драйвера, без прошивки 2. Поддержка Cortex-M0/M1/M2/M3/M4/M7 core устройств, таких, как STM32F0/1/2/3/4 серии 3, 4M скорость загрузки, поддержка онлайн-доводки и моделирования 4, нужно только 4 линии для загрузки, также может поставить питание на целевую плату 3V3 (не рекомендуется) 5, поддержка системы XP / IN7 / WIN8 / WIN10 Полноскоростная версия pin Описание: Версия с полной скоростью поддерживает только режим SW, можно использовать только 4 линии. 1-3V3 не нужно подключать 2-суп соединение pin-код 3 - GND заземление 4 TCK подключен к контакту часов 5 - RST подключен к штифту сброса Инструкции по уходу за изделием 1-Подключите эмулятор к компьютеру с помощью usb-кабеля. Нет необходимости установки драйвера. После подключения USB кабель, эмулятор не должны быть использованы. Подключите Совет по развитию. Если красный светильник включен в течение 1 с, зеленый светильник является нормой. 2. При загрузке включен красный светильник, зеленый светильник включен после загрузки. ОписаниеМодуль GPS, модуль спутникового позиционирования: WF-NE0-6M-это высокопроизводительный, маломощный модуль позиционирования GPS Разработанный binghuo. Он может выводить информацию о позиционировании GPS в систему MCU и компьютер (т. Е. Хост-компьютер, Предоставленный нами) через последовательный порт и интерфейс USB, который прост в использовании. Информация о товаре Wildfire Ublox -6MGPS: 1, с антенна IPX интерфейс, может быть подключен к различные активные антенны 2, с PRM, может быть отключен, чтобы поддерживать GPS информацию 3, с керамической антенной, усилением сигнала MAX2659, сильной поисковой возможностью 4, Совместимость с выходом 5V/3,3 V, приспособиться к различным однокристальные системы 5, последовательный порт может быть настроен с помощью информации о gps-параметр и сохранен в Характеристики продукта модуля для WF-NEO-6M: Основные функции: позиционное позиционирование 3D (широта, долгота, высота), измерение скорости, время Система навигации: GPS Горизонтальное положение Точность позиционирования: GPS сигнала: 2,5 м Дополнительные SBAS (дифференциальный система улучшения): 2,0 м Скорость Точность измерения: 0,1 м/с Угловой точность: 0,5 градусов Тип приемника: 50 каналов параллельного приема GPSL1 band, C/A код SBAS (используется дифференцированная система увеличения широкой площади): WAAS, EGNOS, MSAS Время позиционирования сразу после использования (все спутниковые сигналы at -130dBm): Холодный запуск: 27s Теплый запуск: 27s Горячий запуск: 1s Запуск вспомогательной системы: <3s Максимальная скорость обновления навигационной информации: 5H Последовательный порт: защищены с TTL уровню стандарта последовательный порт,Система поддержки связи с 3,3/5В уровню стандарта Поддержка скорости передачи: 4800, 9600, 38400bps, по умолчанию 9600bps Интерфейс USB: Тип-это микро-интерфейс Связь с компьютером через интерфейс USB (требуется установка драйвера) Мощность питания: Мощность поставок через модуль приводит к 3,3 ~ 5В Мощность ed по USB Мощность поставить DC-5V Аккумуляторная батарея для питания резервной области после отключения основной мощности WF-NEO-6M GPS модуль расширения, штыревая панель Описание: VCC: силовая линия, нормальный диапазон напряжения: 3,3 ~ 5В Заземление: заземления TXD: линия передачи данных с использованием TTL уровня RXD: линия приема последовательных данных, с использованием уровня TTL PPS: линия импульсного сигнала времени, после получения информации о времени GPS, модуль выводит Регулируемый импульсный сигнал. По умолчанию 1 Гц.

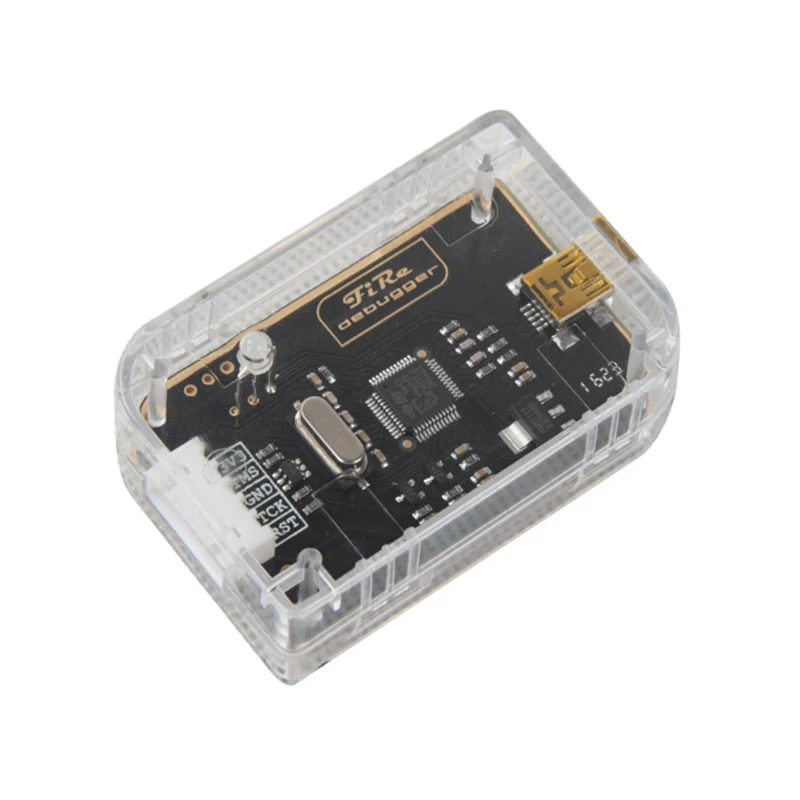

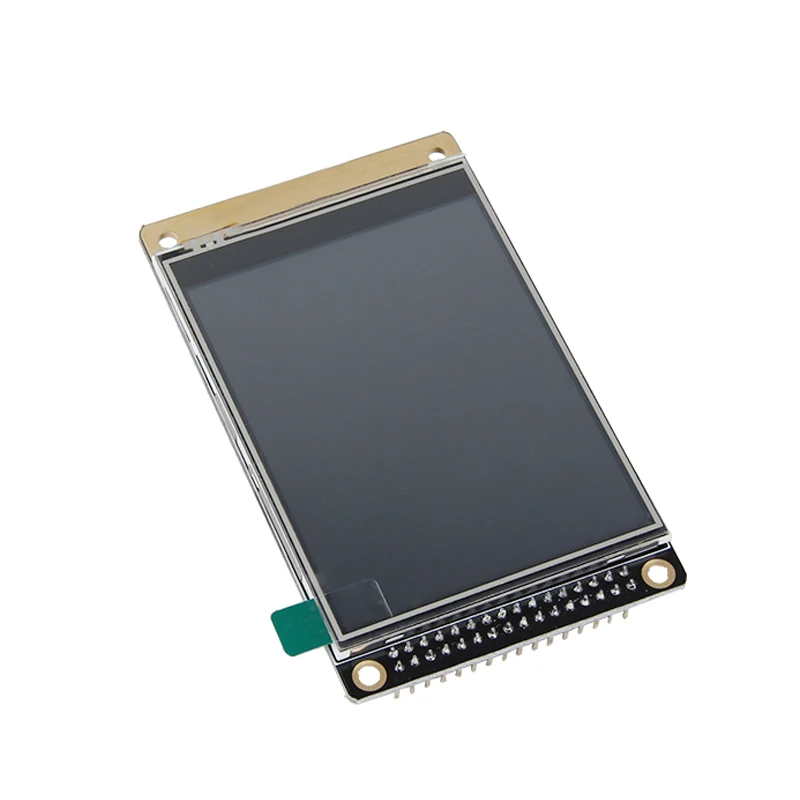

Посылка включает в себя: 1 * огонь-отладчик STM32 макетная плата с WI-FI модуль + 3,2 дюймов ЖК-дисплей на тонкопленочных транзисторах на тонкоплёночных транзисторах + STM32 эмулятор отладчик + спутника GPS модуль позиционирования
