Двухканальный HX711 Модуль датчика взвешивания 24 битный прецизионный модуль A/D

Двухканальный HX711 Модуль датчика взвешивания 24 битный прецизионный модуль A/D

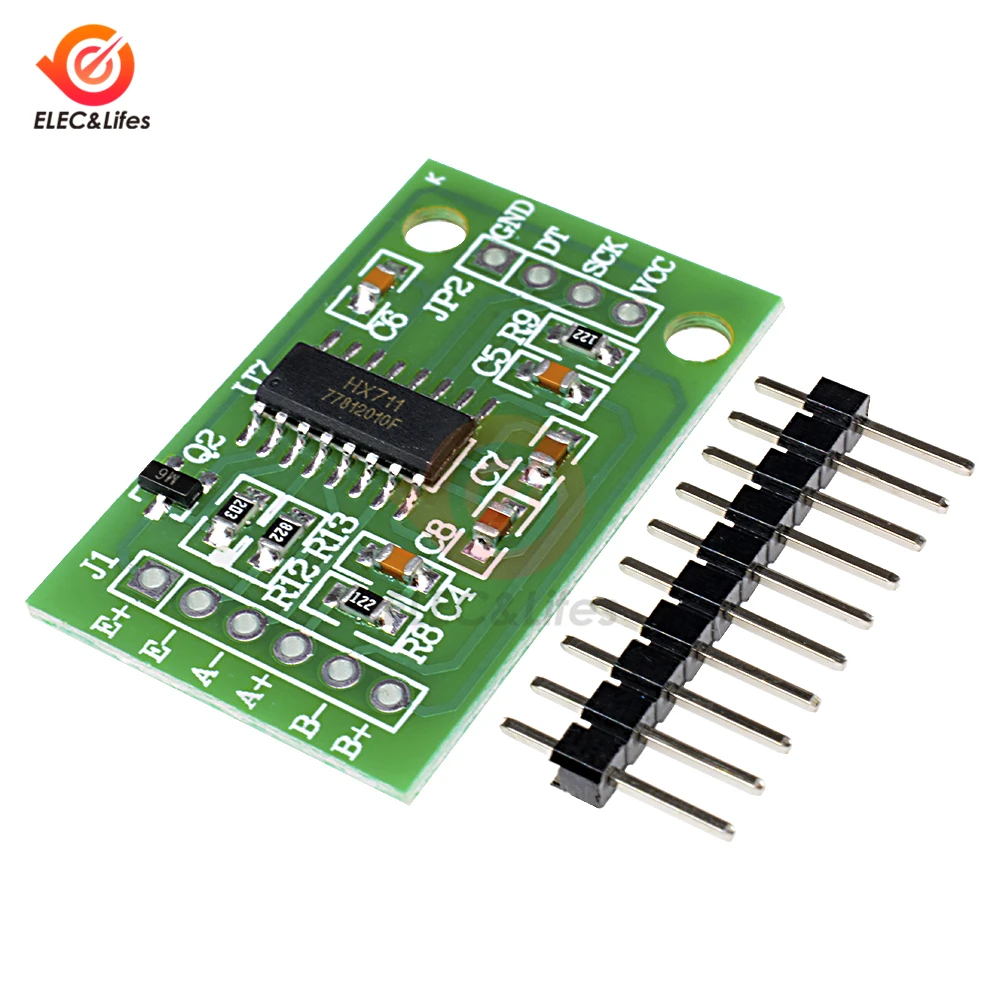

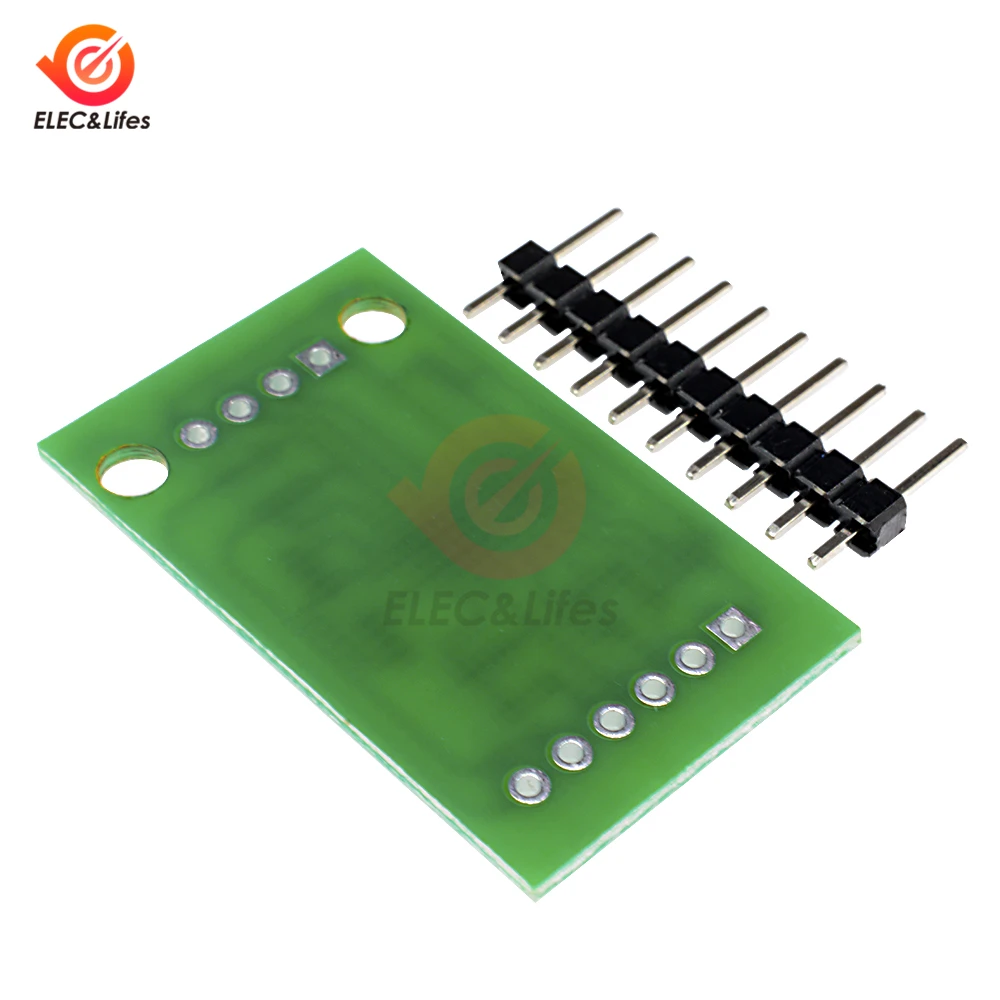

Модуль датчика веса Green HX711:

В этом модуле используется 24 высокоточных чипа A / D конвертера hx711, предназначен для высокоточных электронных шкал и дизайна, с двумя аналоговыми канальными входами, внутренняя встроенный программируемый усилитель усиления 128. Входная схема может быть настроена для обеспечения электрического моста, моста напряжения (например, давления, веса) модель датчика является идеальным высокоточным и недорогим модулем для образцов спереди. Особенности: Два выбора дифференциалов входного сигнала Активная PGA с низким уровнем шума на чипах с коэффициентом усиления 32, 64 и 128 Регулятор питания On-chip для зарядных устройств и аналогового блока питания ADC Осциллятор на чипах, не требующий внешнего элемента с дополнительным внешним кристаллом On-chip power-on-reset Простое цифровое управление и последовательный интерфейс: управление с помощью штырьков, программирование не требуется Выбор 10SPS или 80SPS, производительность выходных данных Одновременное отклонение от 50 и 60 Гц Ток, включая аналоговый регулятор электропитания на чипах: нормальная работа <1,5 мА, отключение питания <1uA Управление Диапазон напряжения питания: 2,6 ~ 5,5 V Диапазон рабочих температур: -40 ~ + 85 ℃ Вес: 5g Цвет: как на фото Размеры: 40 мм x 20 мм/1,56 "x 0,79" (дюйма) (приблизительно) Посылка включает в себя: 1 шт * HX711 взвешивания Сенсор двухканальный 24 бит точность A/D Модуль Давление Сенсор

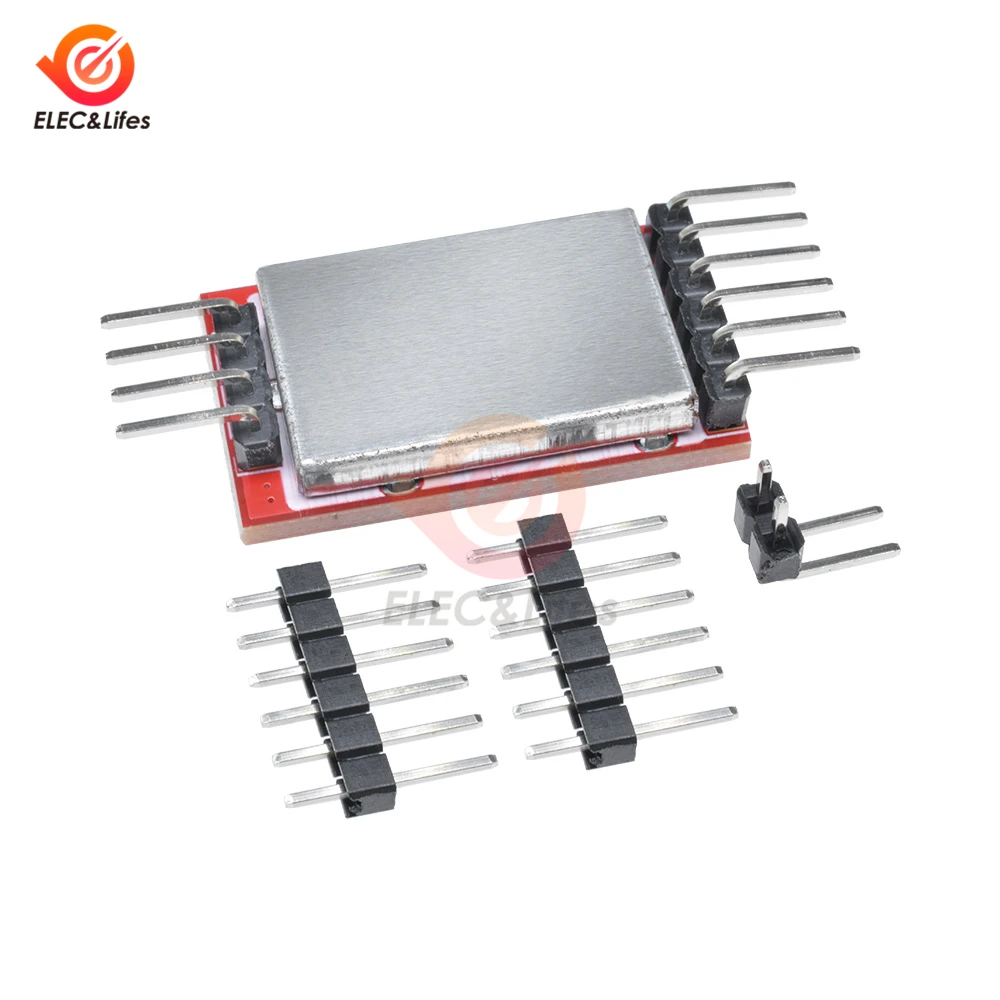

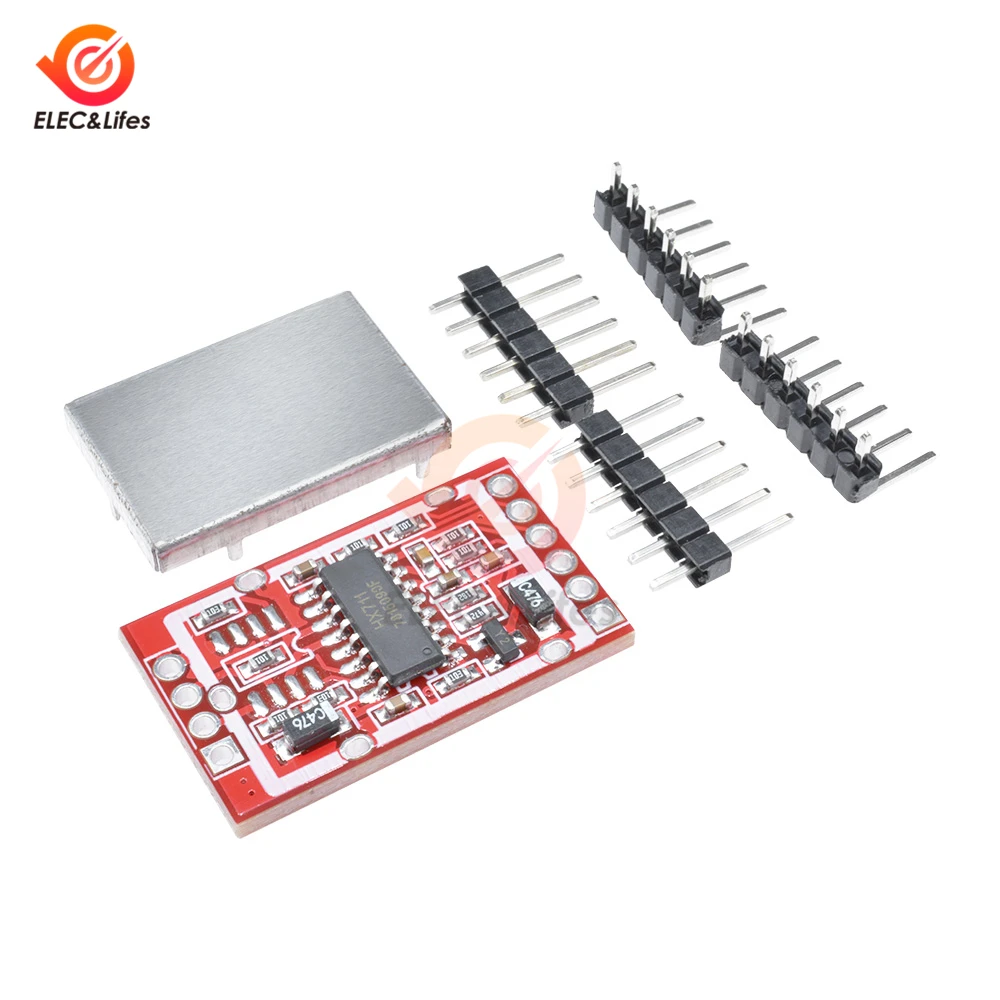

Красный HX711 взвешивания Сенсор модуль с защитный чехол

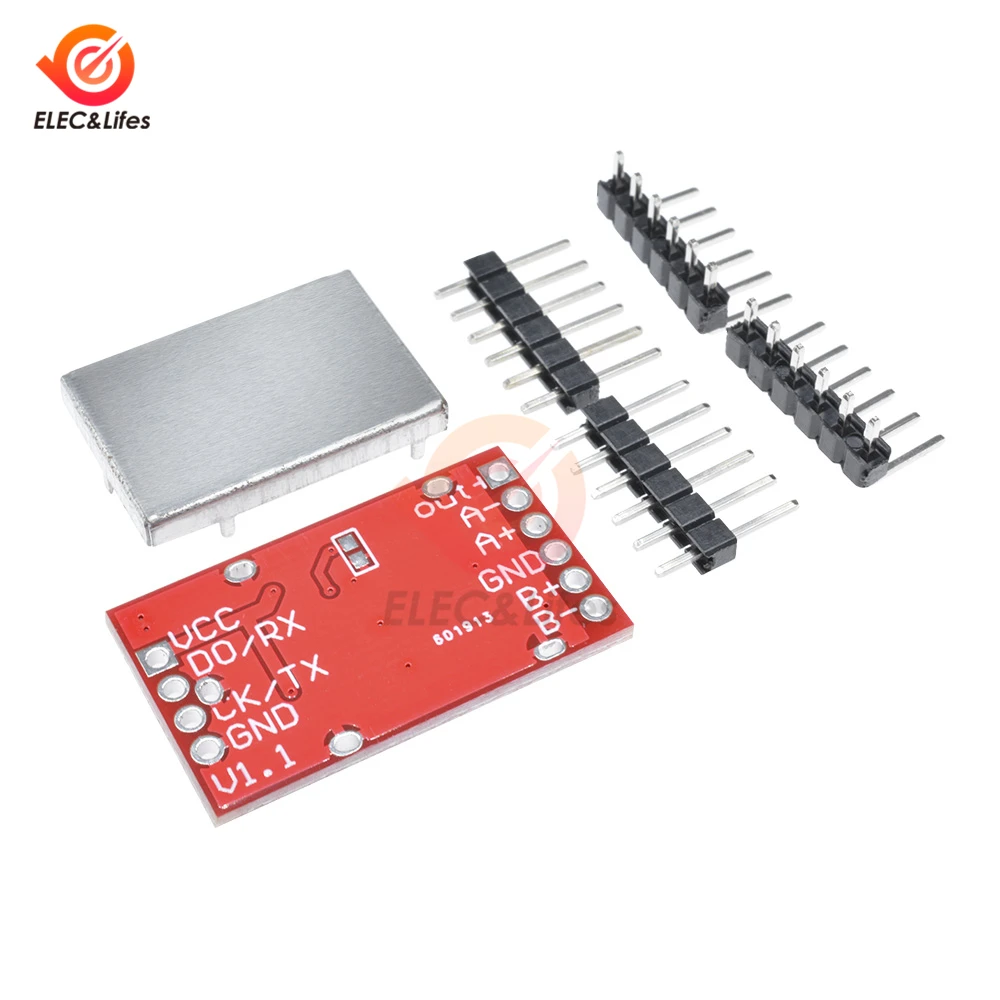

Способ обнаружения модуля: 1. Предварительная проверка: отсоедините все модули модуля, только поставьте 5 в к модулю (то есть, vcc подключен к + 5 В, gnd заземлен), затем коротко подключите модуль к порту ck, а затем Измерьте выход + заземление. 4,5 v или около того, а затем измерить DO/RX порт к земле напряжения, она должна быть около 0v, если напряжение соответствуют действительности, модуль 99% нормально. 2. Полное решение по тесту: Используйте схему тестирования, предоставленной магазином, чтобы построить схему, дайте одночиповому компьютеру 89c51 программа шестигранных испытаний, предоставленная магазином, затем Подключите компьютер к серийному кабелю, запустите ассистента последовательного порта на компьютере, вы можете получить схему тестирования. Запись записывается, и чтение является нормой, указывая, что модуль является нормой. Модуль Рабочее напряжение: 4,8-5,5 v Типичные ток 1.6mA Объем: Длина 2,9 см * Ширина 1,7 см * высота 0,4 см J1 jumper за модулем-это скорость вывода данных чипа HX711, выбранного на частоте 80 Гц/10 Гц. Схема открытия J1, выходная частота 80 Гц, то есть, конвертация ad 80 раз в секунду, J1 укорочена, а Выходная частота-10 Гц. Основные характеристики модуля: ● С металлической защитой, сильной защитой от помех, сохранением ЦП (STC15F104), вы можете модернизировать вторичное развитие. ● Двусторонний выбор дифференциала на входе ● Программируемый усилитель с низким уровнем шума на чипах, с возможностью выбора размеров 32, 64 и 128 ● Схема регулятора напряжения на чипах может напрямую поставлять питание внешним датчикам и конвертерам A/D на чипах ● Осциллятор часов на чипе не требует каких-либо внешних устройств, а внешний кристалл или часы могут использоваться при необходимости. ● Автоматическая схема сброса питания ● Простое цифровое управление и Последовательная связь: все элементы управления вводятся контактами, а регистры in-chip не должны быть запрограммированы. ● Выбор частоты выходных данных 10 Гц или 80 Гц ● Синхронно подавляет помехи питания 50 Гц и 60 Гц ● Мощность расход (в том числе регулируется питания Мощность цепи питания): ● Стандартный рабочий ток: <1,7 мА, ток выключения: < 1 мкА ● Диапазон рабочего напряжения: 2,6 ~ 5,5 V Посылка Содержание: Модуль датчика взвешивания HX711 с штифтами, 1 шт. 1 шт. * защитный чехол

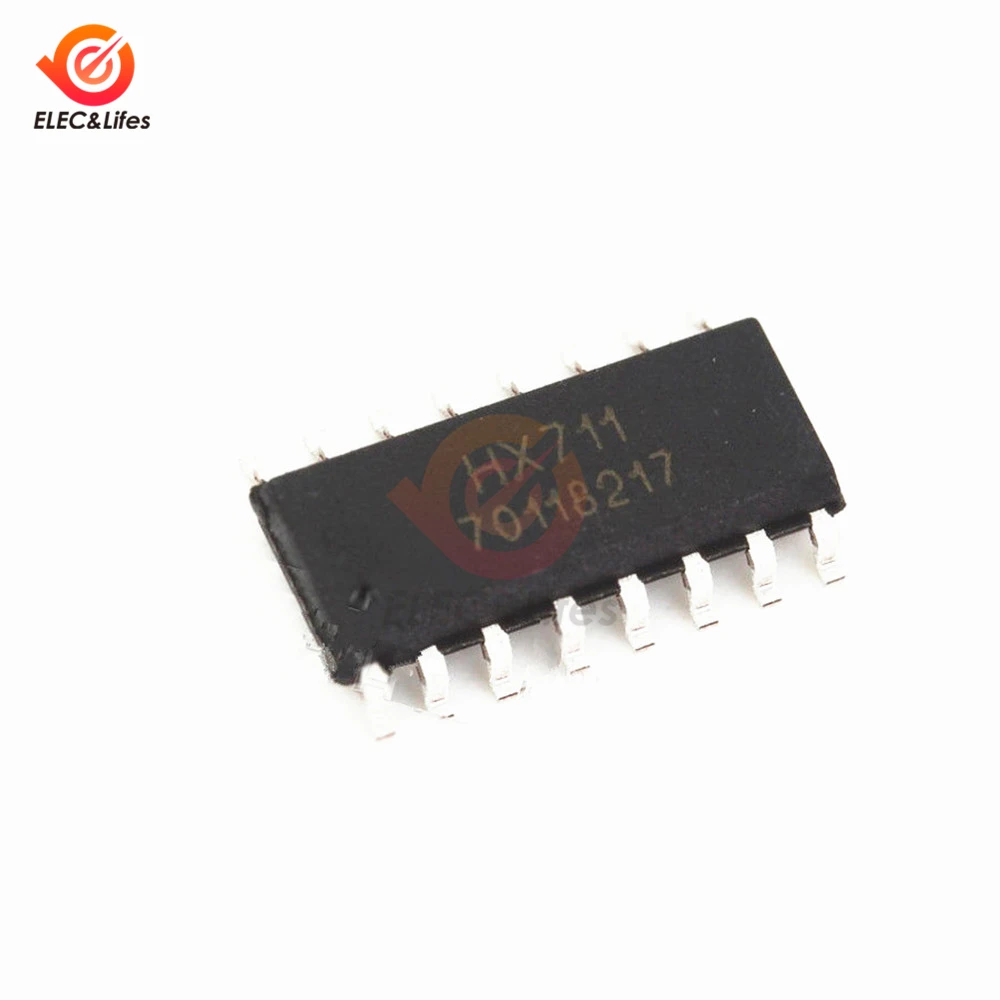

Чип HX711 IC:

1 шт., чип HX711 IC
