Тестер интегральной схемы New Edition тестер IC 74 40 серии может оценить Логические

Тестер интегральной схемы New Edition тестер IC 74 40 серии может оценить Логические

Новое издание тестер интегральной схемы IC тестер 74 40 серия может определить Логические ворота хороший или плохой IC чипы инструмент тестирования

1. Обзор:

TES 200-это цифровой интеграционный тестер. В основном тестируется 74 серии и 40 серий цифровой интеграции. Он может протестировать более 200 видов интеграции.
Прост в использовании,Тестирование логической интеграции также может определить, какие Логические ворота плохие.Тестовая интеграция выбирается с помощью ключа.

2. Применение продукта:

Цифровой интеграционный тест, тестер интегральных микросхем, плохой логический ворот или хорошее суждение

3. Таблица технических параметров:

Количество элементов, параметров, единиц, примечаний
1. Рабочее напряжение 7-12 В постоянного тока
2. Рабочий ток <30 мА
3. Рабочая температура-от 40 до 65 градусов Цельсия _.
4. Температура хранения-от 40 до 65 градусов Цельсия
5. Размер: длина 70*45*40 мм, ширина X и высота X

4. Описание интерфейса и соответствующие операции

JK1 интерфейс питания (головка D13 постоянного тока): положительный и отрицательный. Напряжение (7-12 В) Регулируемый источник питания постоянного тока.
SW1 выключатель питания
ВКЛ: Включение питания.
Выключение: состояние отключения питания.

5. Клавиатура

Режим: Выберите тип интеграции. (74 или 40 серий)
Вверх: Выберите последнюю интегрированную Модель.
Вниз: Выберите следующую интегрированную Модель.
Тест: протестируйте выбранную модель интеграции.

Примечание: При установке тестовой интеграции он выровнен вниз.

74 серии
7400 ,7401 ,7402 ,7403 ,7404 ,7405 ,7406 ,7407 ,7408 ,7409
7410 ,7411 ,7412 ,7413 ,7414 ,7415 ,7416 ,7417 ,7418 ,7419
7420 ,7421 ,7422 ,7424 ,7425 ,7426 ,7427 ,7428 ,7430 ,7432
7433 ,7434 ,7435 ,7436 ,7437 ,7438 ,7439 ,7440 ,7442 ,7443
7444 ,7445 ,7446 ,7447 ,7448 ,7454 ,7464 ,7470 ,7472 ,7473
7474 ,7475 ,7476 ,7477 ,7478 ,7480 ,7482 ,7483 ,7485 ,7486
7487 ,7489 ,7494 ,7495 ,7496 ,74101 ,74102 ,74103 ,74107 ,74108
74109 ,74112 ,74113 ,74125 ,74126 ,74128 ,74130 ,74132 ,74133 ,74134
74135 ,74136 ,74137 ,74138 ,74139 ,74140 ,74145 ,74147 ,74148 ,74151
74152 ,74153 ,74155 ,74156 ,74157 ,74158 ,74160 ,74161 ,74163 ,74164
74165 ,74166 ,74171 ,74173 ,74174 ,74175 ,74176 ,74177 ,74180 ,74182
74190 ,74191 ,74192 ,74193 ,74194 ,74195 ,74197 ,74242 ,74243 ,74247
74248 ,74249 ,74251 ,74253 ,74256 ,74257 ,74258 ,74259 ,74260 ,74266
74279 ,74280 ,74283 ,74290 ,74293 ,74295 ,74298 ,74350 ,74352 ,74353
74365 ,74366 ,74367 ,74368 ,74375 ,74378 ,74379 ,74390 ,74393 ,74395
74425 ,74426 ,74445 ,74447 ,74490 ,74595 ,74670

40, 45 серия
CD4000, CD4001, CD4002, CD4006, CD4007, CD4008, CD4009, CD4010, CD4011, CD4012,
CD4013, CD4014, CD4015, CD4016, CD4017, CD4018, CD4019, CD4020, CD4021, CD4022,
CD4023, CD4024, CD4025, CD4026, CD4027, CD4028, CD4029, CD4030, CD4033, CD4035,
CD4040, CD4042, CD4043, CD4044, CD4048, CD4049, CD4050, CD4051, CD4052, CD4053,
CD4060, CD4066, CD4068, CD4069, CD4070, CD4071, CD4072, CD4073, CD4075, CD4076,
CD4077, CD4078, CD4081, CD4082, CD4085, CD4093, CD4094, CD4099, CD4502, CD4503,
CD4504, CD4510, CD4511, CD4512, CD4516, CD4518, CD4520, CD4522, CD4526, CD4529,
CD4532, CD4539, CD4543, CD4555, CD4556, CD4584, CD40106, CD40110, CD40161, CD40162,CD40174, CD40175, CD40192, CD40193,

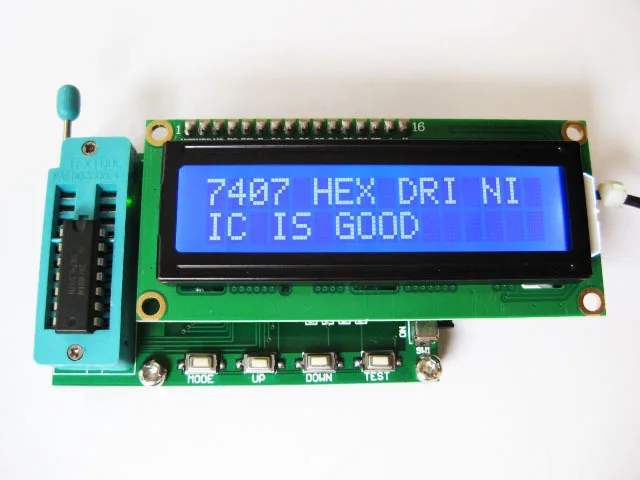

7407 тестирование

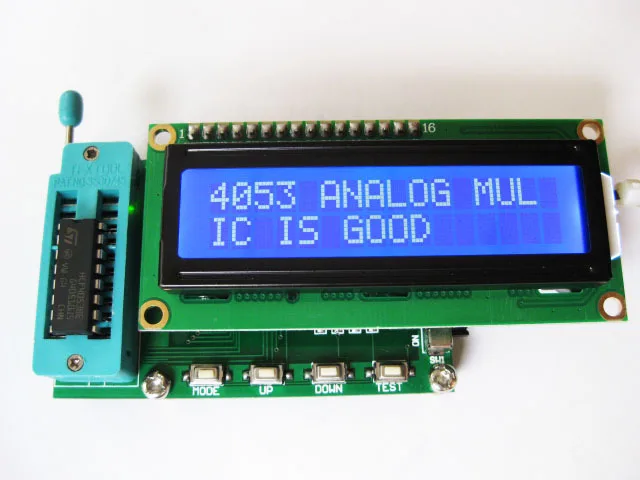

CD4053 тестирование

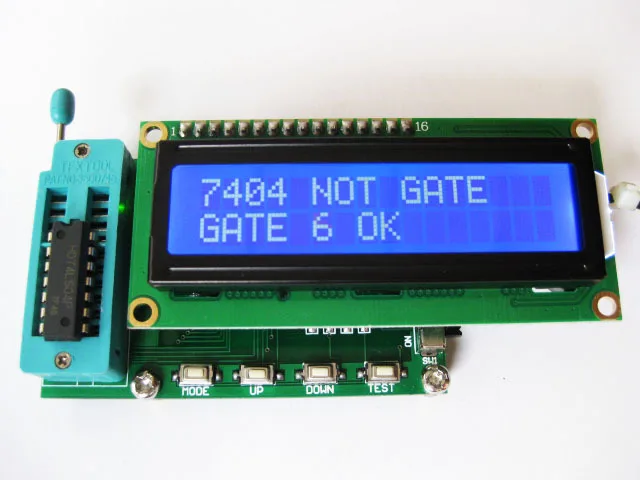

7404 тестирование
