ADSP-BF609-CORE-это плата разработки процессоров серии Blackfin BF60X, предоставляемая открытым исходным кодом OpenADSP. Плата разработки состоит из минимальной системы BF609 и платы расширения. Два 120pin разъема расширяют периферийные интерфейсы BF609X через детальный документ определения интерфейса представлен пользователю. Пользователь может использовать плату для оценки продукта, а самый маленький системный модуль также может использоваться в качестве основной платы для массового производства!

\
\

\
\

Параметры продукта

\
\

\

Процессор является BF609
\

Размер: 60 мм * 72 мм
\

4 светодиодный индикаторы.
\

4 кнопки, поддерживающие прерывания.
\

1 интерфейс UART, подключен к UART0 BF609
\

1 интерфейс SD/MMC с четырехпроводной системой
\

1 взаимный обмен данными между компьютером и периферийными устройствами с поддержкой OTG интерфейс
\

Один 2MByte SPIFlash, номер модели M25P16.
\

4 Мбайт NorFlash, модель AM29LV320DB.
\

Один 128 Мб памяти DDR2, номер модели MT47H64M16HR-3 L.
\

Есть 2 ряда 120Pin 0,8 мм шаг на основной плате. Специальный разъем платы к плате приводит BF609 pin к интерфейсу расширения, и BF609 pin расширен. Ниже приводится определение размера и штифта ADSP-BF609-CORE.
\

На задней панели есть несколько интерфейсов расширения, и были удалены функциональные контакты на BF609.
\

\
\

\
\

Эмулятор или загрузчик, необходимые для отладки платы, должны быть приобретены отдельно, и у нас есть следующие варианты:

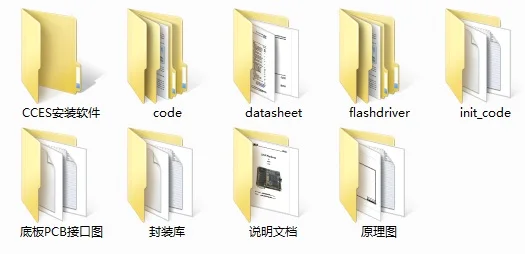

Совет по разработке предоставляет почти 10 г массивных данных (сводная информация)

\
\

\

Документы: макетная плата, очень подробные инструкции по использованию платы, каждый шаг имеет скриншот, основной Код имеет комментарий;
\

Схема: полностраничная схема макетной платы (формат PDF);
\

Код: исходный код драйвера программного обеспечения здесь;
\

Техническое описание: лист данных для всех ИС, используемых на плате;
\

Flashdriver: макетная плата Flash programming необходимые файлы, см. Документацию для получения подробной информации;
\

Общая техническая документация: Техническая документы, которые могут быть использованы во время разработки;
\

Посылка-библиотека: посылка-библиотека устройства на макетной доске (формат Protel99), которая удобна для прямого вызова пользователей;
\

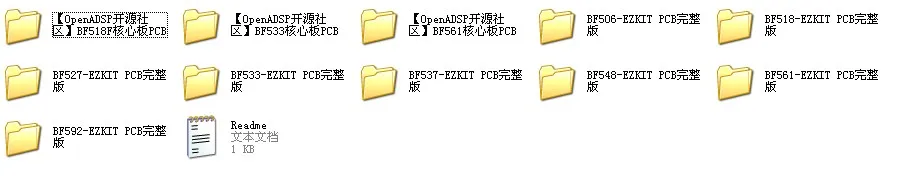

Интерфейс Backplane PCB: файл PCB Backplane (формат Protel99), что удобно для клиентов, чтобы непосредственно использовать backplane дизайна!
\

Программное обеспечение для установки CCES: программа установки программного обеспечения CCES и регистрация
\

Init_code: Flash для записи необходимых файлов
\

\
\

Привод детали

\
\

\
\

\

BF609 _ светодиодный источник освещения
\

BF609_KEY Кнопка программа исходный код
\

BF609_DDR DDR исходный код программы
\

BF609_UART серийный тест программы исходный код
\

BF609_SD_MMC SD/MMC карта для чтения и записи исходный код программы
\

BF609_NorFLASH бортовой NORFLASH Программирование обычный DXE файл
\

BF609_SPIFLASH бортовой SPIFLASH Программирование рутинный DXE файл
\

\
\

\
\

Материалы для разработки Blackfin (общие данные Blackfin)

\
\

Прилагается к альбому данных BF609, содержание следующим образом:

В папке "BF609 uCOS":

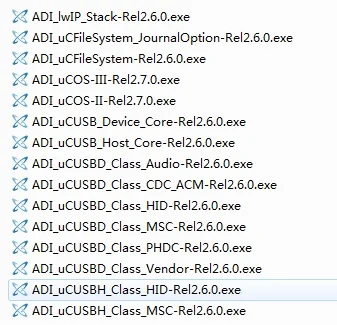

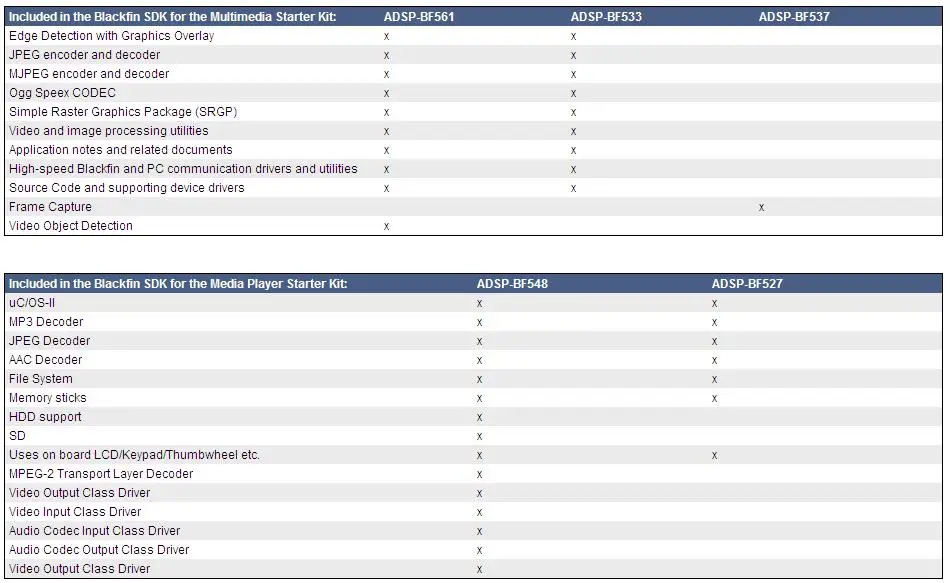

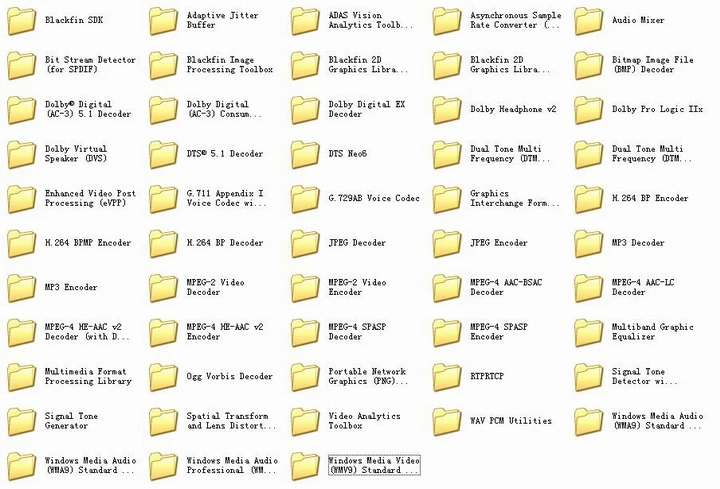

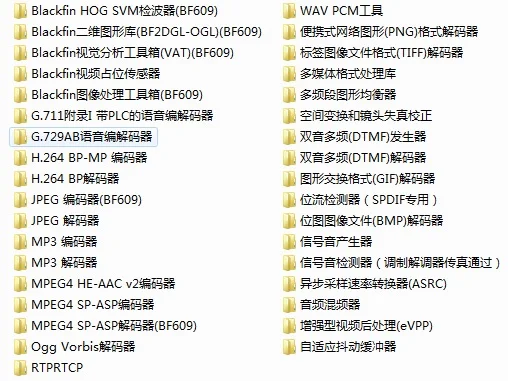

Внутри папки "Blackfin Software Development Kit":

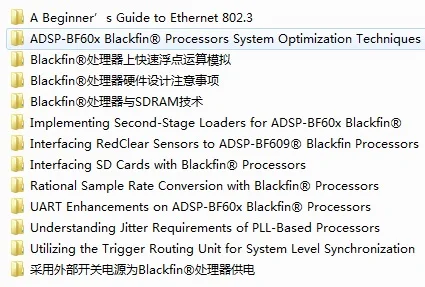

В папке «BF609 другая документированная информация»:

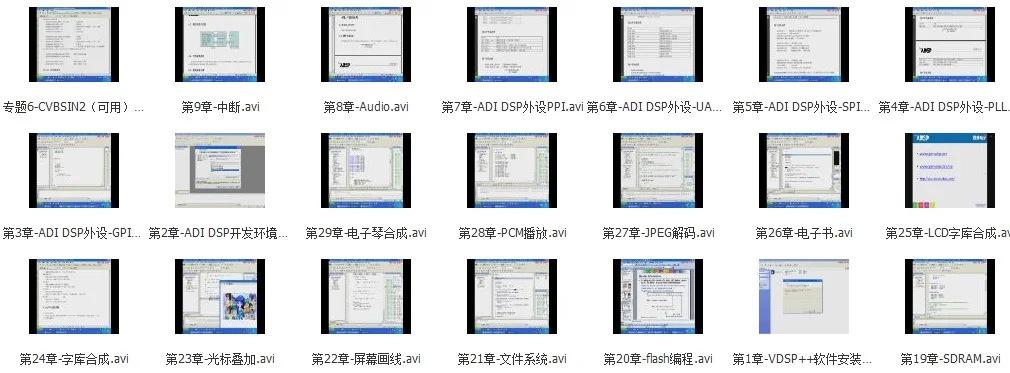

Научите вас использовать видео сериализацию ADI DSP

Глава 1: визуальная установка программного обеспечения DSP + +
\

Глава 2: среда разработки ADI DSP
\

Глава 3: Подробное объяснение ввода/вывода Blackfin
\

Глава 4: периферийные устройства Blackfin: PLL и EBIU
\

Глава 5: периферийные устройства Blackfin: SPI и таймер
\

Глава 6: периферийные устройства Blackfin: UART и SPORT
\

Глава 7: периферийные устройства Blackfin: PPI
\

Глава 8: Подробное объяснение аудиофункции Blackfin
\

Глава 9: детали прерывания Blackfin
\

Глава 10: Blackfin выполняет ключевые функции
\

Глава 11: функции Blackfin LAN
\

Глава 12: светодиодный шатер Blackfin
\

Глава 13: Blackfin реализует функцию TFT LCD дисплея
\

Глава 14: Подробное объяснение Blackfin RTC
\

Глава 15: Blackfin реализует функцию sd-карты
\

Глава 16: Blackfin реализует четырехпроводный резистивный сенсорный экран
\

Глава 17: функция USB Blackfin
\

Глава 18: Серийный порт Blackfin
\

Глава 19: минимальная система Blackfin: SDRAM
\

Глава 20: минимальная система Blackfin: Вспышка
\

Глава 21: Комплексное применение Blackfin: файловая система
\

Глава 22: Комплексное применение Blackfin: кисти
\

Глава 23: Комплексное применение Blackfin: мышь
\

Глава 24: Комплексное применение Blackfin: шрифты
\

Глава 25: Комплексное применение Blackfin: сочетание ЖК-экрана и библиотеки шрифта
\

Глава 26: Blackfin реализует функцию электронной книги
\

Глава 27: технология сжатия JPEG Blackfin
\

Глава 28: приложения Blackfin Audio: воспроизведение PCM
\

Глава 29: Приложения Blackfin Audio: клавиатура
\

Тема 1: алгоритм переноса программного обеспечения между процессорами Blackfin
\

Тема 2: визуальный DSP + + начинается с 0
\

Тема 3: сложности в технологии LDF ADI DSP
\

Тема 4: Подробное описание аппаратного дизайна JTAG для ADI DSP
\

Тема 5: изображение и видеосъемка CMOS камеры
\

Тема 6-1: приобретение аналоговой камеры CVBS-IN (ADV7180 видео карта сбора изображений)
\

Тема 6-2: приобретение аналоговой камеры CVBS-IN (ADV7180 видео карта сбора изображений)
\

Тема 7: CVBS-OUT видеовыход
\

Тема 8-1: применение MEMS трехосных акселерометров на Blackfin
\

Тема 8-2: применение MEMS трехосных акселерометров на Blackfin
\

Тема 9: блэкфин SPI Контролируемая 2,4-дюймовый ЖК-дисплей экран понимает, двойной экран, в режиме реального времени и выход приложений
\

Для того, чтобы быть продолжена...
\

\
\

Аппаратное обеспечение ADI Blackfin: Оригинальная дизайнерская доска Blackfin от ADI

Программное обеспечение ADI Blackfin: Программное обеспечение Blackfin от ADI

\
\

ADI блэкфин учебные материалы

Список продуктов
