Характеристики

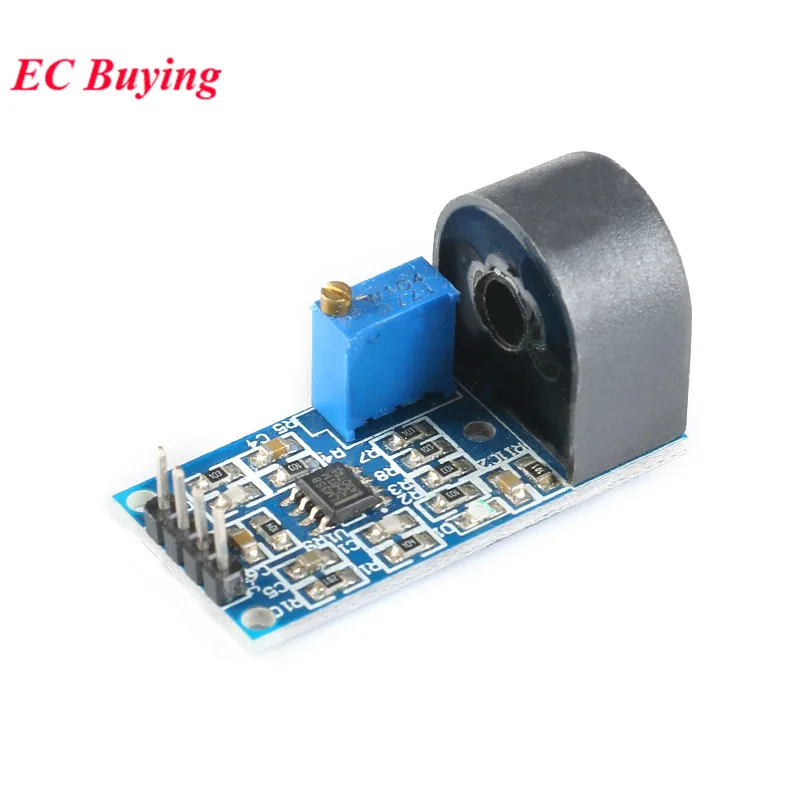

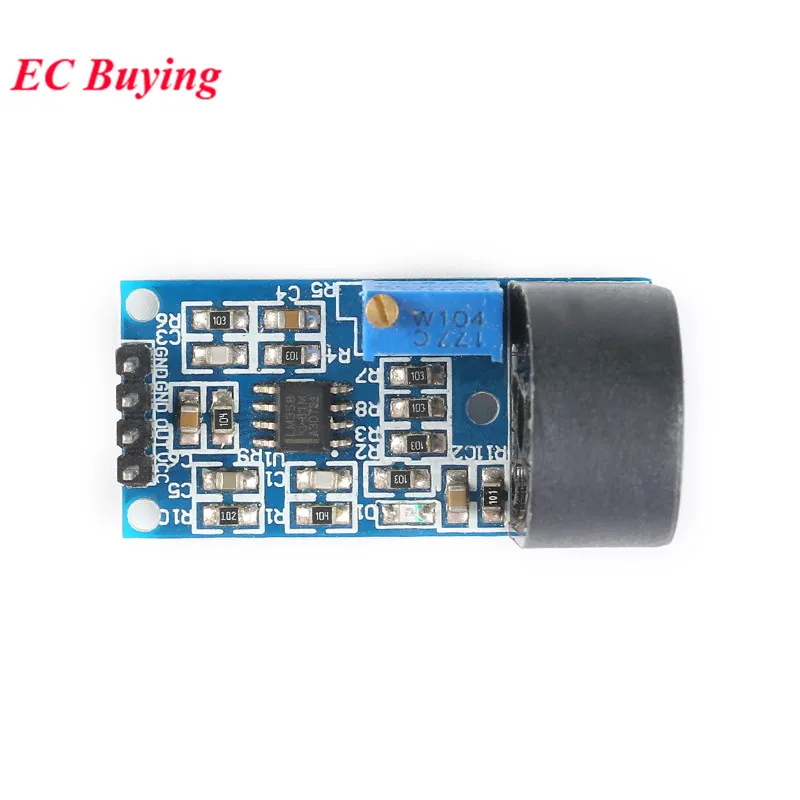

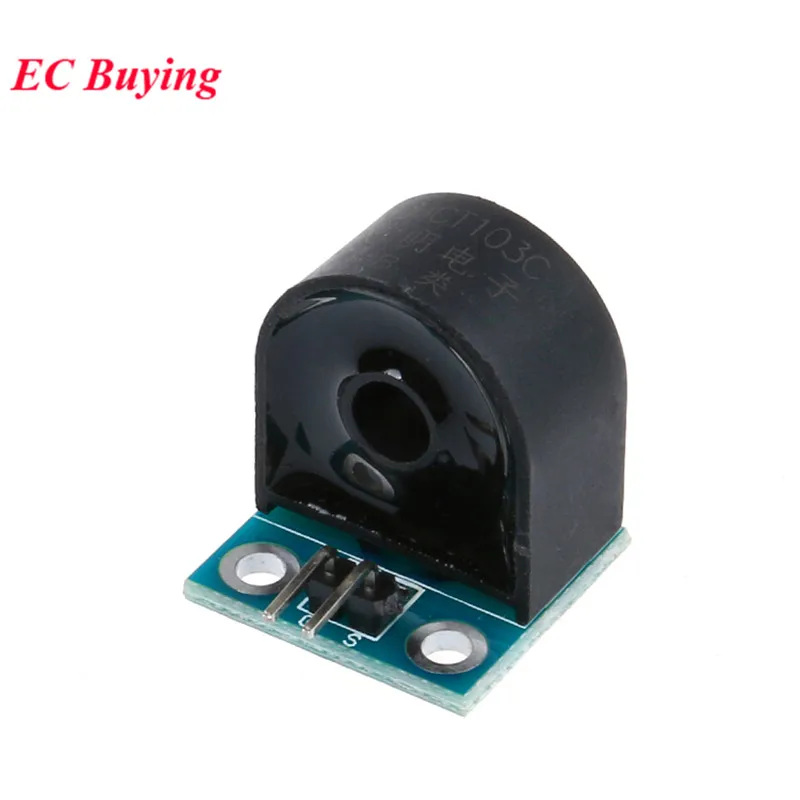

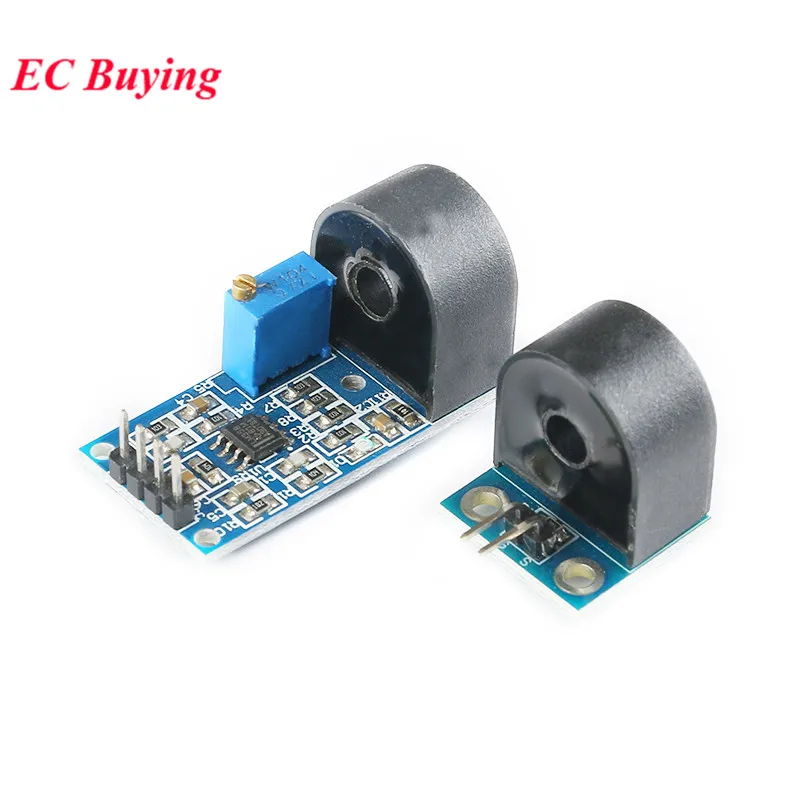

Датчик переменного тока ZMCT103C высокоточный трансформатор однофазный 5А/5ма модуль
История изменения цены
*Текущая стоимость 57,87 - 89,08 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-07-2026 | 72.94 руб. | 73.49 руб. | 72.5 руб. |
| Feb-07-2026 | 59.10 руб. | 60.95 руб. | 59.5 руб. |
| Jan-07-2026 | 71.71 руб. | 72.32 руб. | 71.5 руб. |
| Dec-07-2025 | 71.78 руб. | 72.13 руб. | 71.5 руб. |
| Nov-07-2025 | 56.80 руб. | 57.89 руб. | 56.5 руб. |
| Oct-07-2025 | 70.83 руб. | 71.39 руб. | 70.5 руб. |
| Sep-07-2025 | 69.70 руб. | 70.41 руб. | 69.5 руб. |
| Aug-07-2025 | 68.79 руб. | 69.75 руб. | 68.5 руб. |
Описание товара
Введение:
Модуль оборудован с ZMCT103C серии малые высокоточные кв трансформаторы тока и Высокоточный Операционный усилитель схемы для точного отбора проб и надлежащая компенсация сигналов. Удобно для приема сигнала переменного тока в пределах 5 А. Соответствующий выход аналоговый сигнал переменного тока может быть отрегулировано. Требуемое выходное напряжение можно отрегулировать в соответствии с потенциометром (регулировка коэффициента усиления, диапазон усиления 0-100 раз), но максимальное напряжение на выходе (выход) не будет превышать 1/2 VCC.
Параметры:
ZMCT103C параметры
Номинальный ток на входе: 5A
Номинальный выходной ток: 5 мА
Коэффициент изменения: 1000:1
Разница в фазе: менее или равна 20 ' (100 Ом)
Линейный диапазон: 0-10 А (100 Ом)
Линейность: 0.2%
Точность: 0,2
Изоляция, выдерживающее напряжение: 3000 в
Рабочая температура: от-40 ° C ~ 70 ° C
Материал уплотнения: эпоксидная смола
Напряжение в модуле: 5-30 В постоянного тока

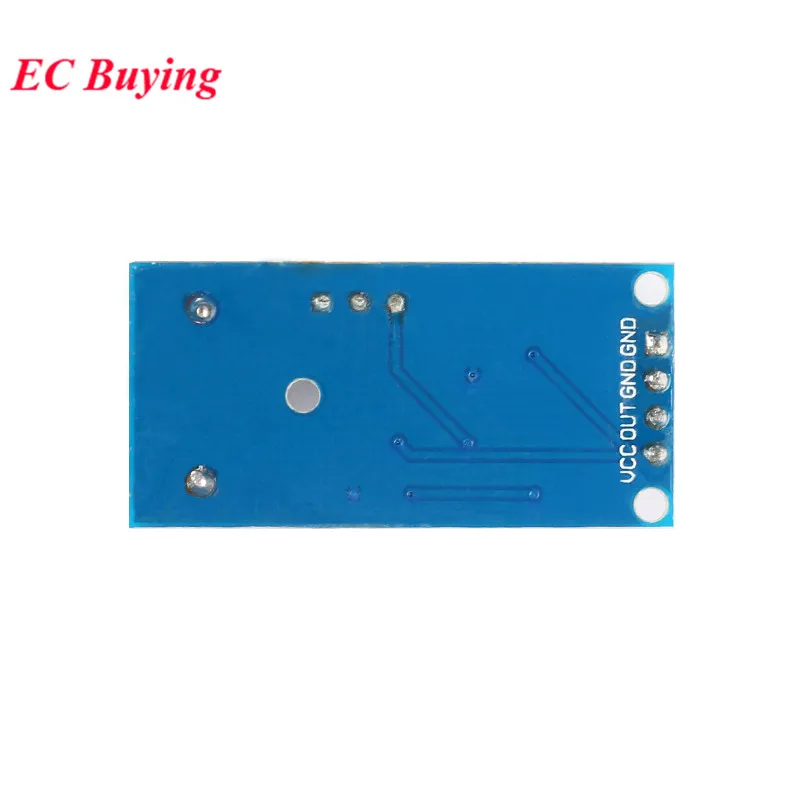

Контактный интерфейс:
Инструкции по уходу за изделием
Во время измерения проводник сигнала, который необходимо проверить, пропускает отверстие трансформатора, VCC и GND подключены к блоку питания постоянного тока 5-30 в, VOUT и GND подключены к осциллографу, И потенциометр отрегулирован, чтобы получить форму волны, которую вы хотите. Амплитуда формы волны будет соответствовать измеренному току, увеличиваться и увеличиваться, но максимальный не должен превышать 1/2VCC.
На следующем рисунке изображена Форма волны, измеренная при подключении VCC к блоку питания 5 В, и один из паяльников 60 Вт проезжает через круглое отверстие трансформатора:
Описание продукта:
- 1. Бортовой микро-Точный трансформатор тока
- 2. Встроенный дискретный резистор
- 3. Модули 5A могут быть измерены в пределах переменного тока, аналоговый выход, соответствующий 5A/5mA
- 4. Номинальный входной ток: 5A
- 5. Номинальный выходной ток: 5 мА
- 6. Изменение: 1000: 1
- 7. Линейный диапазон: 0 ~ 10A (100 Ом)
- 8. Линейность: 0.2%
- 9. Точность: 0,2
- 10. Использует изоляционное напряжение: измерение 3000 в
- 11. Материал уплотнения: эпоксидная смола
- 12. Рабочая температура: - 40 градусов по Цельсию-+ 70 градусов по Цельсию
-
![3]()
![4]()
