Эта схема является ядром BH1417F, фазовая Блокировка, циклическая FM стерео интегральная схема для конкретных приложений. Интегральная схема состоит из улучшения коэффициента сигнала/шума (S/N), предотвращающего чрезмерную модуляцию ограничителя цепи, управляемая Частота входного сигнала фильтра низких частот (LPF), производит Стерео Композитный сигнал, FM стерео модуляция цепи Запуск фазового замка петли (PLL) цепи, и т. Д. BH1417F частотная характеристика отличная, она может достигать 40 дБ разделения градусов, качество передачи может быть сопоставимо с местным fm-радио. Часть из-за высокой частоты колебания частоты синтеза цепи принимается, поэтому частота колебаний очень стабильная, И может легко изменить частоту передачи. И он устанавливает схему предварительного акцента, ограничение цепи и низкочастотный фильтр может значительно улучшить качество звука, его общее гармоническое искажение составляет 0.3%, уровень выхода RF-100 дБ.
Этот товар не собран, нужно запечатать самостоятельно и наслаждаться DIY.
Чип: BH1417F
Частота:
Низкий уровень (87,7 МГц/87,9 МГц/88,1 МГц/88,3 МГц/88,5 МГц/88,7 МГц/88,9 МГц)
Высококачественный (106,7 МГц/106,9 МГц/107,1 МГц/107,3 МГц/107,5 МГц/107,7 МГц/107,9 МГц)
Входная мощность: 9-12 В 200 мА
Мощность передачи: 5 в 100 м
Разделение стереоканалов: 40dB
Общее гармоническое искажение: 0.3%
Уровень RF: 100dB
Применение: беспроводные музыкальные проигрыватели вперед, ТВ-аудио.
Примечание: в комплект не входит антенна. Основной рисунок на первом рисунке-это конечный продукт, только для справки.
14 операций часто посещаемости можно выбрать с помощью DIP-переключателя.
1 л L 87,7 МГц
2 H L 87,9 МГц
3 л H L 88,1 МГц
4 H L 88,3 МГц
5 л L H L 88,5 МГц
6 H L 88,7 МГц
7 л H L 88,9 МГц
8 л L H 106,7 МГц
9 H L H 106,9 МГц
10 л H L H 107,1 МГц
11 H L H 107,3 МГц
12 л L H 107,5 МГц
13 H L H 107,7 МГц
14 л H 107,9 МГц
Отладка, качество питания для использования 9 В постоянного тока Регулируемый источник питания, лучше использовать аккумулятор в качестве источника питания, чтобы устранить фоновый шум от мощности связи, вы можете получить лучшее качество звука.
Посылка:

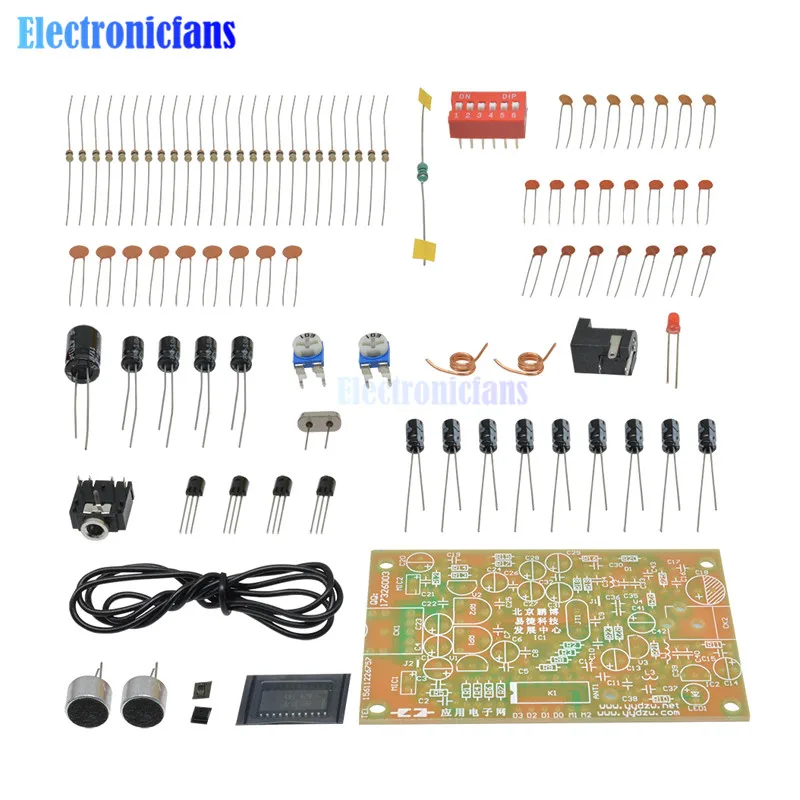

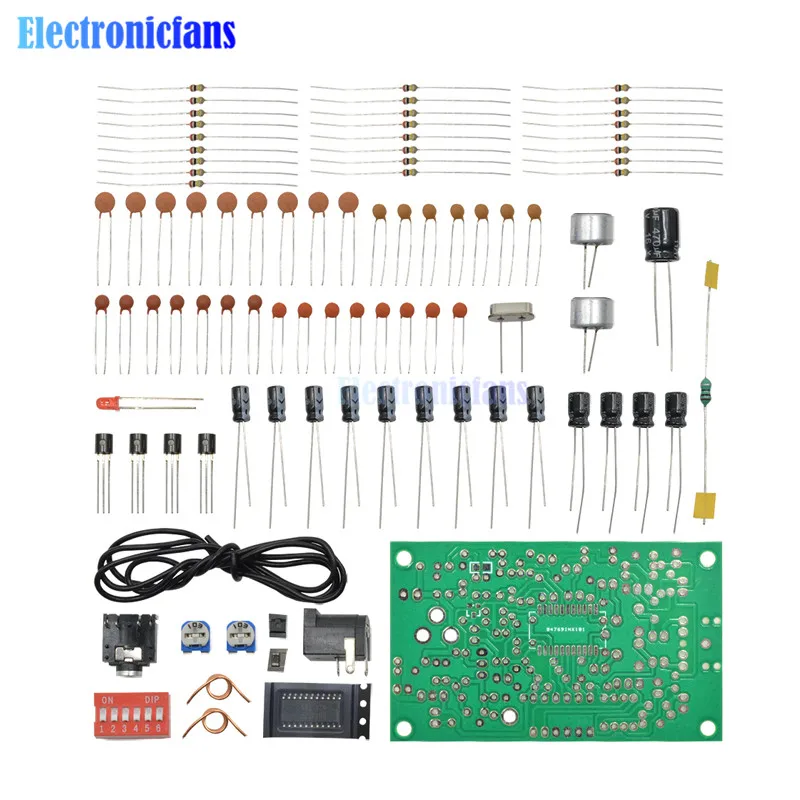

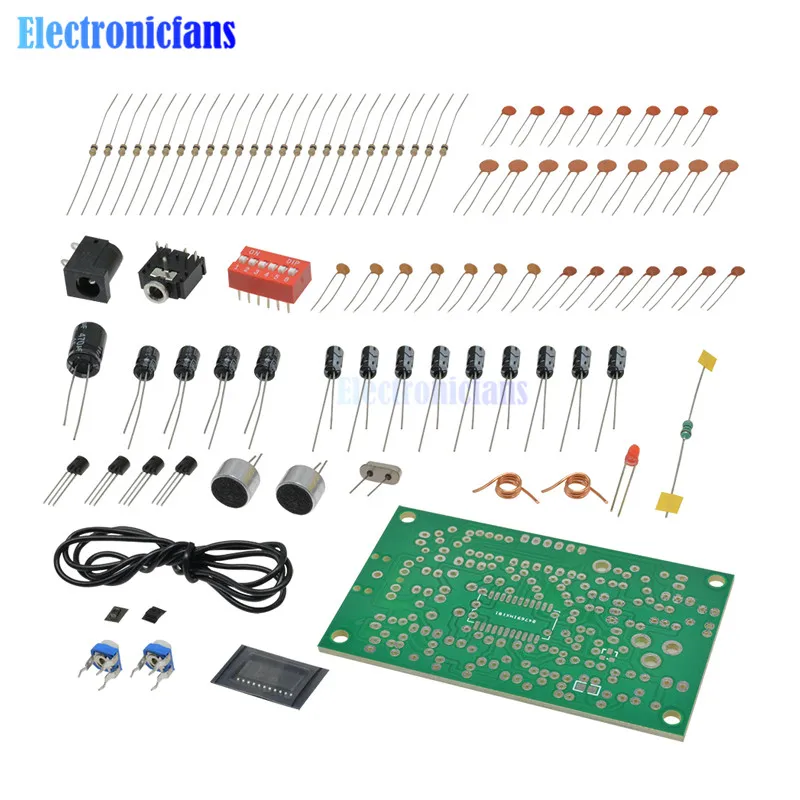

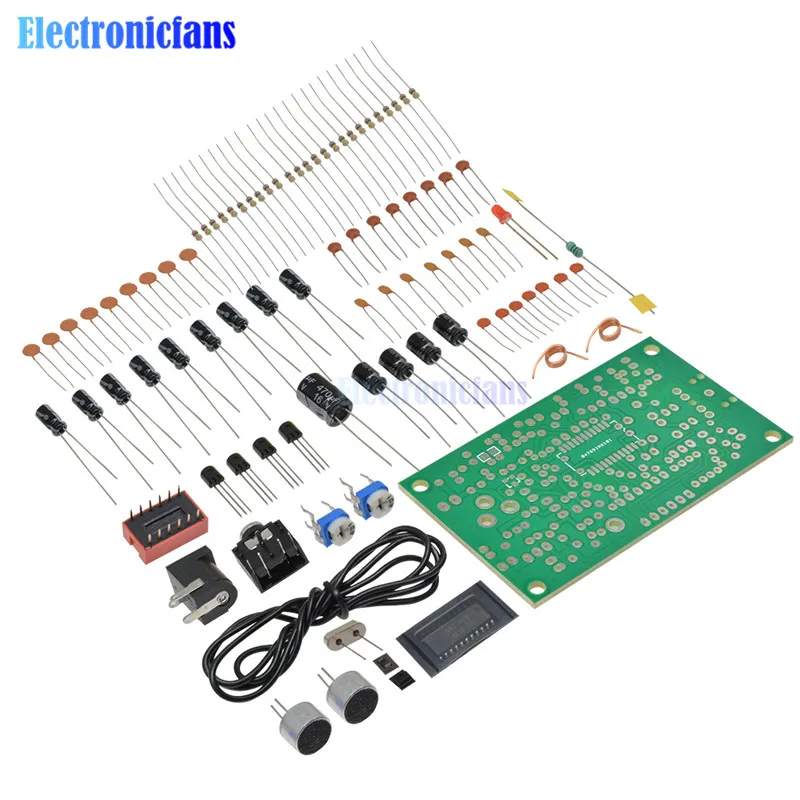

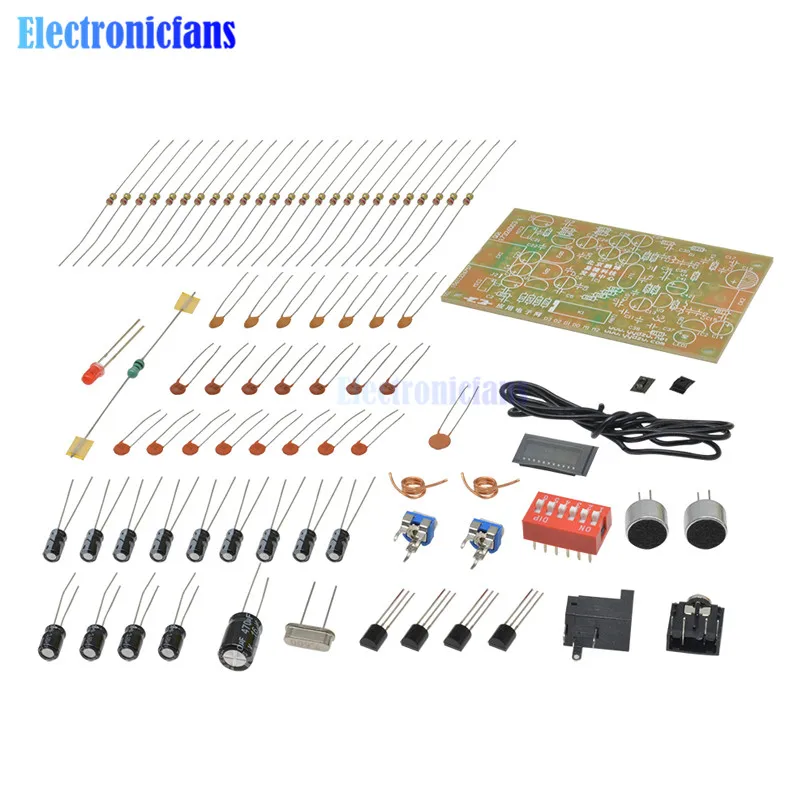

1 x BH1417F 100 метров PLL FM радио передатчик наборы DIY
![]()
![]()
![]()
![]()
![]()
