Характеристики
FY6800 60 МГц 2CH DDS произвольной формы функция генератор сигналов метр - купить по
История изменения цены
*Текущая стоимость 9412 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Sep-16-2025 | 11200.32 руб. | 11760.91 руб. | 11480 руб. |
| Aug-16-2025 | 11106.94 руб. | 11661.0 руб. | 11383.5 руб. |
| Jul-16-2025 | 9318.41 руб. | 9784.24 руб. | 9551 руб. |
| Jun-16-2025 | 10918.29 руб. | 11464.43 руб. | 11191 руб. |
| May-16-2025 | 9506.27 руб. | 9981.89 руб. | 9743.5 руб. |
| Apr-16-2025 | 10730.62 руб. | 11267.89 руб. | 10998.5 руб. |
| Mar-16-2025 | 10636.91 руб. | 11168.31 руб. | 10902 руб. |
| Feb-16-2025 | 10541.76 руб. | 11068.32 руб. | 10804.5 руб. |
| Jan-16-2025 | 10447.16 руб. | 10969.44 руб. | 10708 руб. |
Описание товара
Описание
Добро пожаловать в мой магазин
2018 FY6800 60 МГц 2CH DDS генератор сигналов с функцией произвольной формы
Детали
Этот список предназначен для FY6800-60MHz
Эта серия двухканальных генераторов сигналов сочетает в себе несколько функций s в одном, таких как генератор функциональных сигналов, генератор произвольной формы, импульсный генератор, аналоговый/цифровой модулятор, VCO, Sweep, счетчик и счетчик частоты и т. Д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.
Особенности:
ПринятьТехнология прямого цифрового синтезатора (DDS)И обеспечивают стабильные, точные, чистые и низкие сигналы искажений.
2,4 дюймов TFT цветной ЖК-дисплей с 320*240 Разрешение, Одновременное отображение параметров и графики CH1 и CH2.
Используйте мягкие силиконовые ключиВместо традиционных патч-ключей, более длительный срок службы и более удобный для работы инструмента.
Применение14-битный высокоскоростной чип конвертера D/A (погрешность в выходе 5Vpp составляет менее 1 мВ), частота дискретизации 250MSa/s и вертикальное разрешение 14 бит.
БанкаВыход до98 групп функций/произвольная форма волны: 34 группы предустановленных сигналов и 64 группы пользовательских сигналов.
Позволяет хранить 64 файла данных произвольной формы, Каждая глубина хранения сигнала составляет 8192 точек * 14 бит.
Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.
Функция подметания:Линейная развертка и логарифмической развертки; 0,01 s-999,99 s Время развертки; Вверх, вниз, и туда и обратно развертки направлениях.
Функция VCO (выход управления напряжением):Поддержка функции выходного сигнала управления напряжением VCO (например, осциллятор с контролем напряжения).
Функция вывода:Есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций. Он может выводить 1 ~ 1048575 импульсных поездов.
Функция счетчика частоты:Макс. Частота работоспособной является 100 МГц и мин. Частота работоспособной-0,01 Гц.
Функция счетчика:2 режима измерения соединения, включая соединение постоянного тока и соединение переменного тока.
Поддержка два или более генераторы сигналов произвольной формы подключен к достижению многоканальный выход, максимальный Поддержка 16-канальный синхронный выход.
Полностью независимый выход с двумя каналами, синхронизация работы между каналами.
Фазы диапазон регулировки двух каналов составляет 0 ~ 359,99 °, а регулировка точность определения его местонахождения составляет 0,01 °.
С функцией вывода цифрового сигнала:Он может реализовывать любой уровень CMOS с амплитудой 0 ~ 10 В.
Оснащен функцией отслеживания каналов, Когда функция отслеживания включена, все параметры обоих каналов могут быть обновлены в соответствии с конфигурацией пользователя одновременно.
Высокое разрешение амплитуды:Минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон-1mVpp ~ 20Vpp.
Рабочий цикл каждого канала может регулироваться независимо (0.01%-99.99%), с разрешением 0.01%.
С-10V ~ + 10V DC офсетная печать Функция (≤ 20 МГц), разрешение до 1mV.
Функция хранения:Можно сохранить 20 групп параметров, установленных пользователем и извлечь в любое время.
Функция связи:Все функции могут управляться программой PC, и протокол связи открыт для вторичного развития.
Защита от короткого замыкания на выходе:Все выходы сигнала могут работать в условиях короткого замыкания 60S или более.
Функция редактирования произвольной формы сигнала:Пользователь может редактировать произвольный сигнал на ПК, а затем загружать на выход из инструмента.
Характеристики:
| Параметры частоты | ||||
| Синусоидальная волна(Опционально) | 0 Гц ~ 20 МГц | 0 Гц ~ 30 МГц | 0 Гц ~ 40 МГц | 0 Гц ~ 60 МГц |
| Квадратная волна | 0 Гц ~ 15 МГц | 0 Гц ~ 25 МГц | ||
| Треугольная волна | 0 Гц ~ 10 МГц | |||
| Рампа | ||||
| Импульсная волна | ||||
| Произвольная форма волны | ||||
| TTL/COMS | ||||
| Минимальная ширина импульса | 20ns (минимальная ширина всех моделей импульсной волны может достигать 20ns) | |||
| Минимальное разрешение | 1μHz | |||
| Точность частоты | +/-20ppm | |||
| Стабильность частоты | +/-1ppm/3 часа | |||
| Параметры формы волны | ||||
| Типы сигналов | Синус, квадрат (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус, Пилообразная волна, CMOS, четыре канала TTL, DC, половина волны, полная волна, позитивный шаг, обратная ступень, положительная ступень, обратная сила, пульс Лоренца, мультитон, шум, ЭКГ, Трапециевидный пульс, Синк пульс, узкий пульс, Гаусс белый шум, AM, FM и другие 64 набора сигналов, определяемых клиентом | |||
| Длина волны | 8192 точек * 14 бит | |||
| Частота дискретизации | 250MSa/s | |||
| Вертикальное разрешение | 14 бит | |||
| Синус | Гармоническое подавление | ≥ 50dBc(<1 МГц); ≥ 45dBc(1 МГц ~ 20 МГц) | ||
| Полное гармоническое искажение | <0.5% (20 Гц ~ 20 кГц, 0dBm) | |||
| Квадратный | Время подъема/падения | ≤ 7 НС (VPP<5 В) | ||
| Overshoot | ≤ 5% | |||
| Рабочий цикл | 0.01% ~ 99.99% (разрешение 0.01%) | |||
| Пилообразная волна | Линейность | > 99% (0,01 Гц ~ 10 кГц) | ||
| Выходные параметры | ||||
| Амплитуда (VPP) | Частота вращения ≤ 10 МГц: 1mVpp ~ 20Vpp; 10 МГц <частота ≤ 20 МГц: частота = «Стиль =» подкладка: 0px; Предел: 0px;»> 20 МГц: 1mVpp ~ 5Vpp</частота ≤ 20 МГц:> | |||
| Разрешение | 1МВ | |||
| Амплитудная стабильность | +/-0.5% / 5 часов | |||
| Амплитудная плоскостность | +/-2.5%(<10 МГц); +/-5%(>10 МГц) | |||
| Сигнал на выходе | ||||
| Сопротивление | 50 Ом +/-10% (Типичный) | |||
| Защита | Все каналы могут работать более 60 с при нагрузке короткого замыкания | |||
| Смещение постоянного тока | ||||
| Диапазон смещения | Frequency≤ 20 МГц: +/-10V; Частоты> 20 МГц: +/-2,5 V | |||
| Офсетное разрешение | 1МВ | |||
| Параметры фазы | ||||
| Диапазон фаз | 0 ~ 359,99 ° | |||
| Разрешение фазы | 0,01 ° | |||
| TTL выход | ||||
| Амплитуда уровня TTL | > 3Vpp | |||
| Разветвителя | > 8 TTL нагрузка | |||
| Время подъема/падения | ≤ 10 нс | |||
| Выход COMS | ||||
| Низкий электрический уровень | <0,3 в | |||
| Высокий Электрический уровень | 1 В ~ 10 в | |||
| Время подъема/падения | ≤ 18 нс | |||
| Функция счетчика частоты | ||||
| Функция | Частота, период, положительная/отрицательная ширина импульса, рабочий цикл | |||
| Диапазон входного напряжения | 1Vpp ~ 20Vpp | |||
| Измеритель частоты | Диапазон: 0,01 Гц ~ 100 МГц; Разрешение: 0,01 Гц; Чувствительность: время ворот 3 классов (1S, 10S, 100S) с возможностью регулировки | |||
| Функция счетчика | ||||
| Диапазон подсчета | 0 ~ 4294967295 | |||
| Режим соединения | 2 вида режимов соединения: DC и AC | |||
| Режим подсчета | Ручная работа | |||
| Функция развертки | ||||
| Несущая Форма волны | Синус, квадрат, пандус, произвольный (за исключением постоянного тока) | |||
| Тип развертки | Линейная развертка или логарифм развертка | |||
| Направление развертки | Вверх, вниз и круглый ход | |||
| Время подметания | 0,01 s-999,99 s/шаг | |||
| Развертки объектов |
Частота, амплитуда, смещение, рабочий цикл
|
|||
| Диапазон установки | Пусковое положение и положение отделки могут быть установлены произвольно | |||
| Диапазон развертки | Определяется параметрами | |||
| Функция VCO (выход управления напряжением) | ||||
| Диапазон модуляции сигнала на вход | 0 ~ 5 В | |||
| Частотный диапазон сигнала VCO | 0-2000 Гц | |||
| Объект управления VCO | Частота управления напряжением (VCF), амплитуда управления напряжением, смещение управления напряжением, цикл управления напряжением | |||
| Специальная функция VCO | Может амплитудный модулировать (AM) или частотный модулировать (FM) внешним аналоговым сигналом | |||
| Функция модуляции | ||||
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK | |||
| Несущая Форма волны | Синус, квадрат, треугольник, рампа, произвольная форма волны (за исключением постоянного тока) | |||
| AM | ||||
| Источник | Внутренний (CH2) /внешний (VCO в порту) | |||
| Модулирующая Форма волны | Синус, квадрат, треугольник, рампа, произвольная форма волны | |||
| Глубина | От 0% до 120% | |||
| Модулирующая частота | Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц | |||
| FM | ||||
| Источник | Внутренний (CH2) /внешний (VCO в порту) | |||
| Модулирующая Форма волны | Синус, квадрат, треугольник, рампа, произвольная форма волны | |||
| Модулирующая частота | Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц | |||
| PM | ||||
| Источник | Внутренний (CH2) /внешний (VCO в порту) | |||
| Модулирующая Форма волны | Синус, квадрат, треугольник, рампа, произвольная форма волны | |||
| Фазовое отклонение | От 0 до 360 ° | |||
| Модулирующая частота | Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц | |||
| Спросить | ||||
| Источник | Внутренний (CH2), внешний (ASK IN Port), руководство | |||
| Модулирующая Форма волны | Квадрат с 50% циклом работы | |||
| Частота ключа | 1μHz ~ 10 МГц | |||
| ФСК | ||||
| Источник | Внутренний (CH2), внешний (FSK IN Port), ручной | |||
| Модулирующая Форма волны | Квадрат с 50% циклом работы | |||
| Частота ключа | 1μHz ~ 10 МГц | |||
| ПСК | ||||
| Источник | Внутренний (CH2), внешний (PSK в порту), руководство | |||
| Модулирующая Форма волны | Квадрат с 50% циклом работы | |||
| Частота ключа | 1μHz ~ 10 МГц | |||
| Функция Burst | ||||
| Несущая Форма волны | Синус, квадрат, пандус, произвольный (за исключением постоянного тока) | |||
| Количество разрывов | 1 ~ 1048575 | |||
| Источник запуска | Ручной, внутренний, внешний (AC/DC) | |||
| Общие параметры | ||||
| Тип дисплея | 2,4 дюймов TFT Цвет ЖК-дисплей | |||
| Сохранение и загрузка | Количество | 20 | ||
| Положение | От 01 до 20 (01 для значения по умолчанию) | |||
| Интерфейс | Тип интерфейса | Последовательный интерфейс USB | ||
| Скорость связи | 115200bps | |||
| Протокол связи | Режим командной строки, обеспечивающий протоколы связи | |||
| Техника | SMD, LSI, надежный и прочный | |||
| Зуммер | Можно включить/выключить, установив | |||
| Питание | Тип штекера(Опционально) | Штепсельная вилка США/штепсельная вилка ЕС/штепсельная вилка Великобритании | ||
| Диапазон напряжения питания | AC100V ~ 240V | |||
| Условия окружающей среды | Температура: 0 °C ~ 40 °C; Влажность: <80% | |||

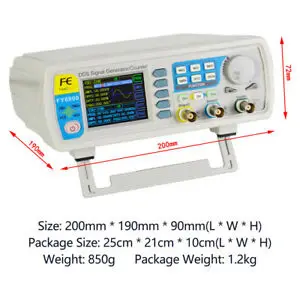

| Размеры | 200*190*72 мм/7,87*7,48 * 2.83in | |||
| Вес | 616 г/21,75 унций | |||
| Посылка с размером | 27*21*9,5 см/10,63*8,27*3,74 дюймов | |||
| Вес посылка | 1094-1124 г/38,62-39,65 унций | |||

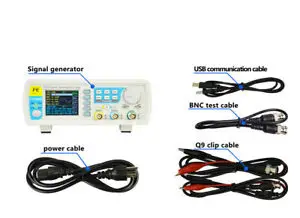

Посылка:
1 * DDS генератор сигналов
1 * кабель питания
1 * USB кабель для передачи данных
1 * BNC-BNC кабель
2 * Кабель BNC-Clip
