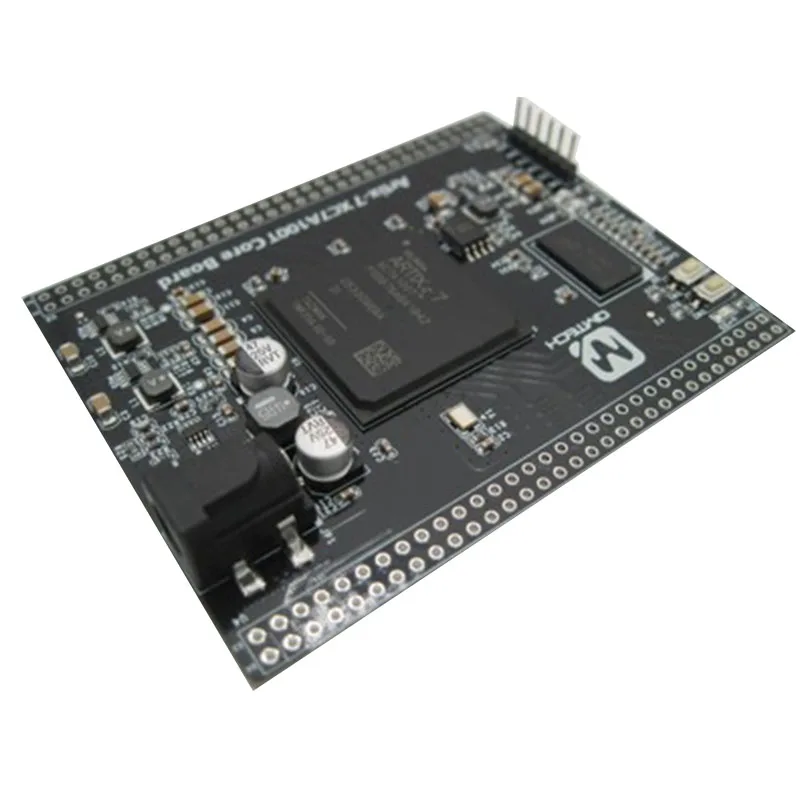

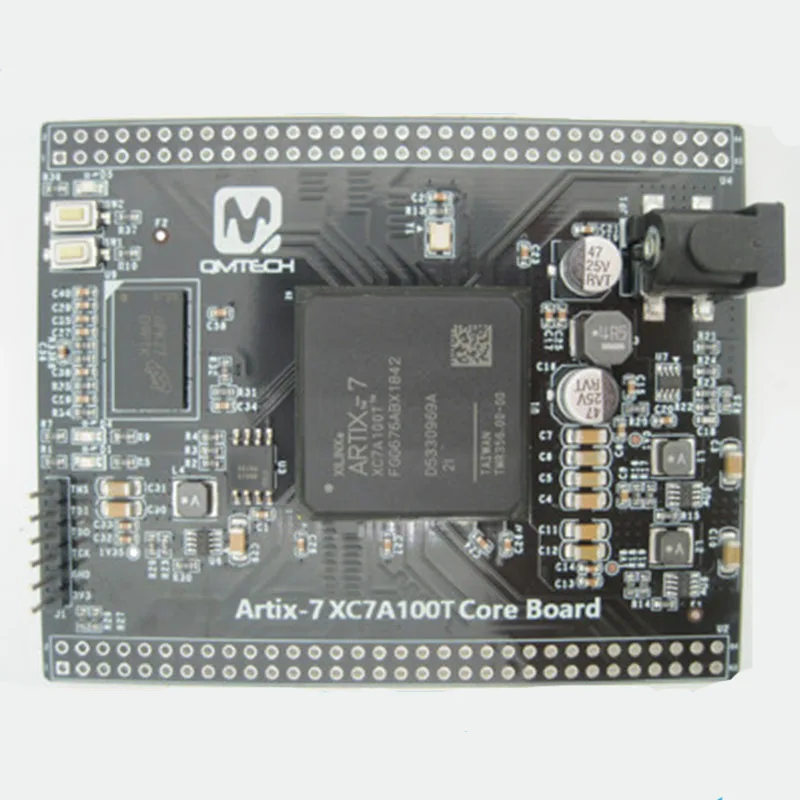

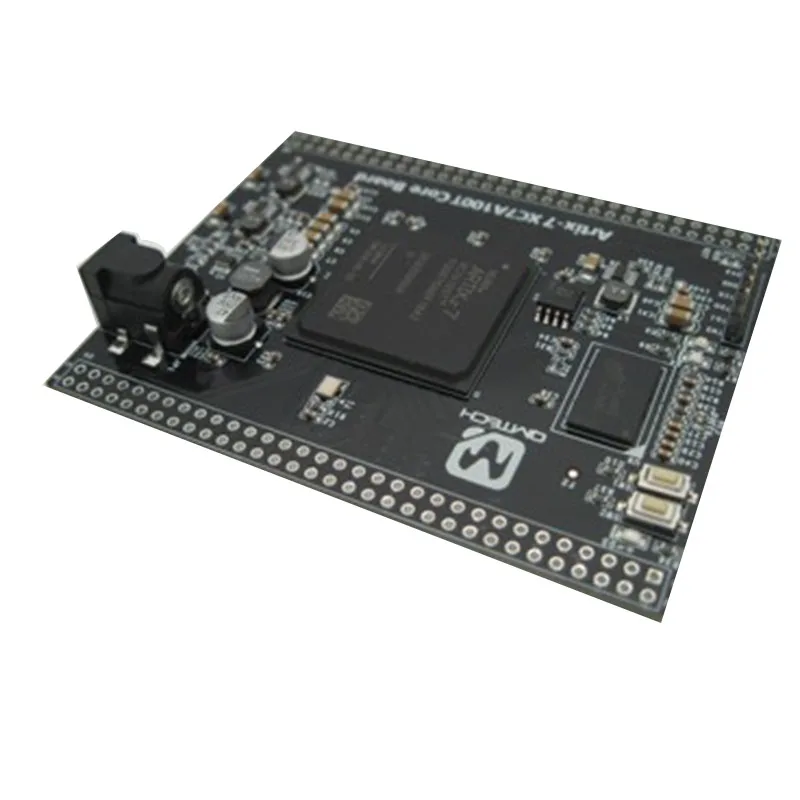

Стартовый набор XC7A100T бывшая Xilinx FPGA системная плата Artix7 A7 макетная

Номер

XC7A100T стартовый набор, основная плата, аппаратные характеристики

1

Мастер Xilin FPGA: XC7A100T-2FTG676I;

2

Основная частота внешнего источника часов FPGA: 50 МГц;

3

XC7A100T стартовый комплект на борту MT25QL128 SPI флэш-чип, 16 Мб байт емкости памяти;

4

XC7A100T стартовый набор 256 Мб магния DDR3 ПАМЯТЬ на плате, MT41K128M16JT-125 модели: K

5

Стартовый набор XC7A100T обеспечивает источник питания 3,3 В для работы с FPGA, с использованием MPS MP2315 широкого диапазона входного/постоянного тока;

6

XC7A100T стартовый набор основной платы приводит к двум рядам 64p, 2,54 мм Шаг строк, который используется для внешнего 24Bit TFT ЖК-экран, CYUSB3014 USB3.0 модуль, высокоскоростной модуль приема ADC или модуль камеры CMOS;

7

Основная плата стартера XC7A100T приводит к 2-сторонней кнопке чипа для тестирования;

8

Базовая плата стартера XC7A100T приводит к 3-стороннему светодиодный светильник чипа для тестирования;

9

Базовая плата стартера XC7A100T ведет к порту JTAG чипа, используя Однорядный 6p, 2,54 мм Шаг контактов;

10

Фактический размер основной платы стартера XC7A100T составляет 6,7 см x 8,4 см. Входная мощность платы по умолчанию составляет 2а @ 5В постоянного тока.

11

Базовая плата стартера XC7A100T обеспечивает 108 IOs, все из которых обработаны в одинаковой длине. IO напряжение BANK34 и BANK35 может быть отрегулировано резистором 0 Ом для адаптации к внешним уровням IO, таким как 1,8 в LVDS высокоскоростной ADC сигнал, 2,5 В. Gigabit Ethernet PHY и т. Д.
