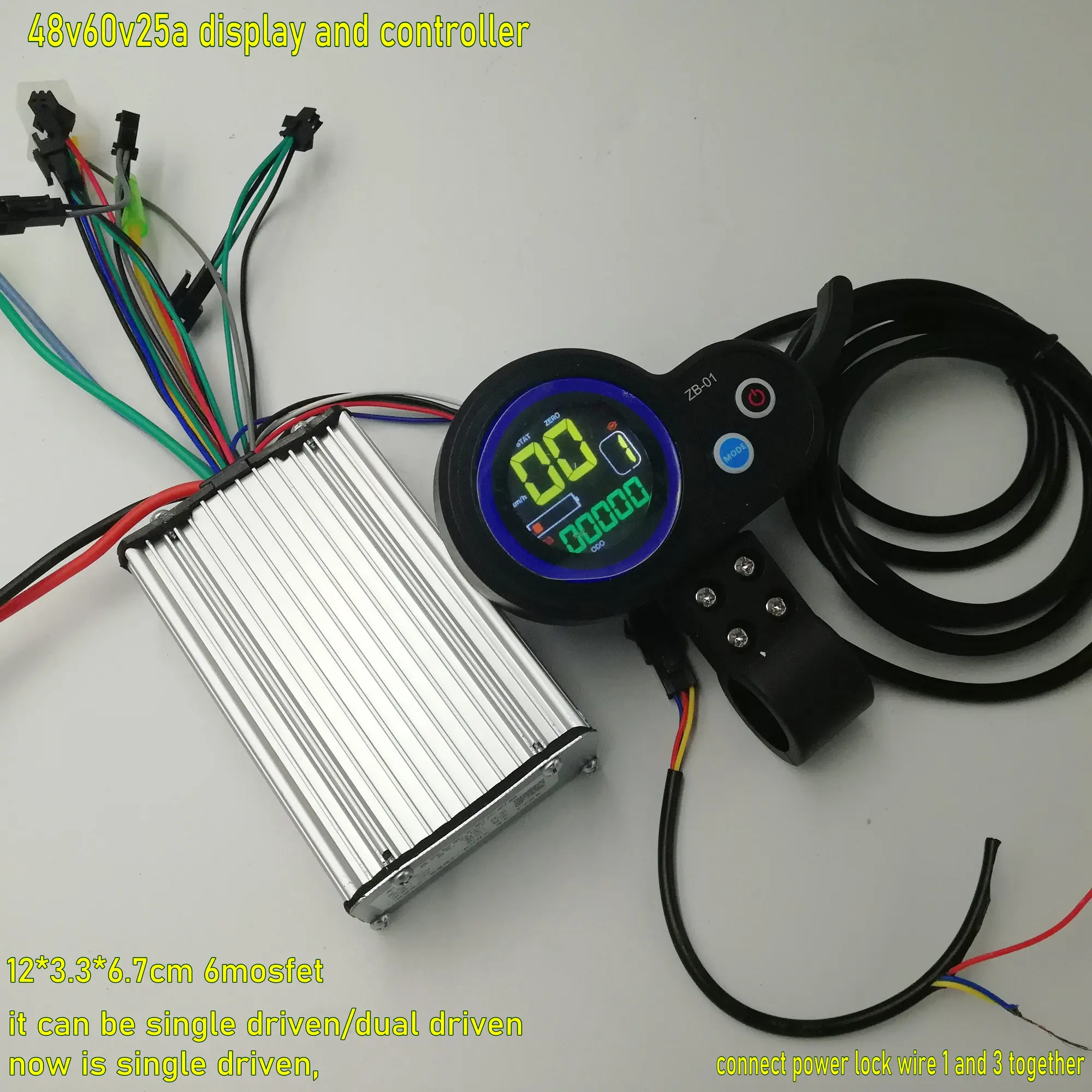

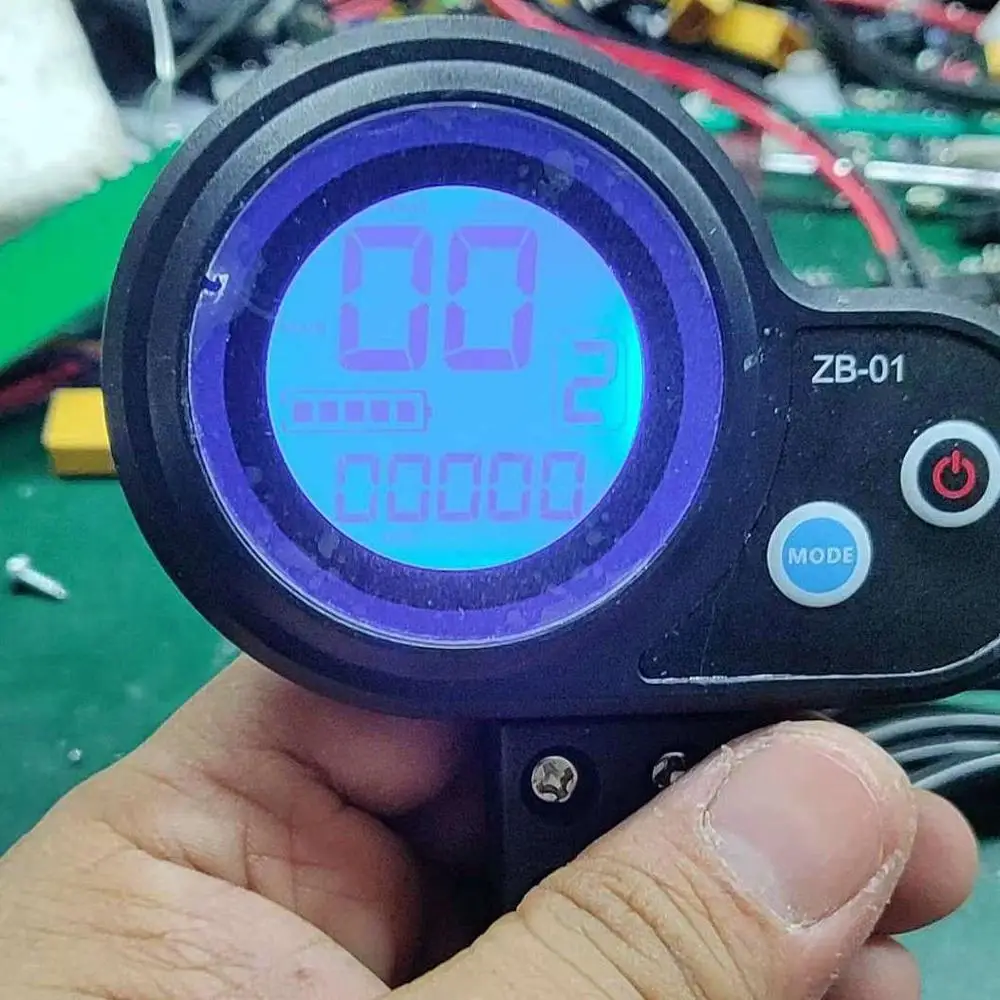

1 * ЖК-дисплей с переключателем + 2 * контроллеры 48v52v60v25A 6MOSFET для электрического велосипеда, скутера, MTB, подвижного трехколесного велосипеда, diy части

Эта ссылка для клиентов, которым особенно нужен один дисплей, занимает два контроллера

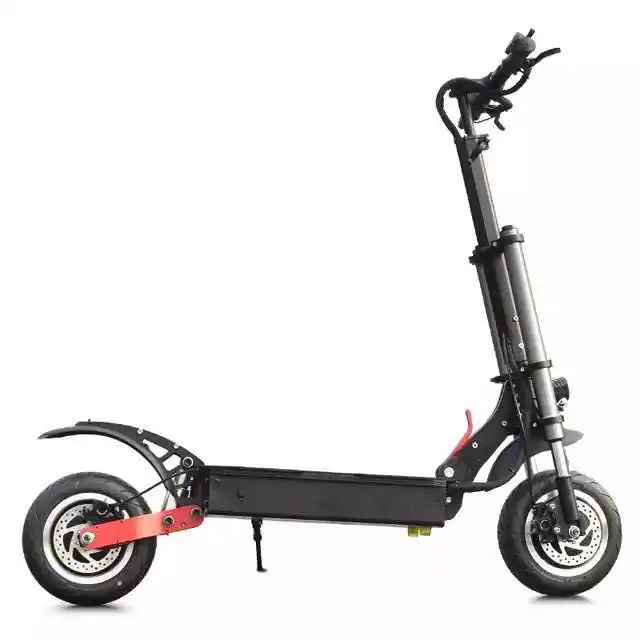

Это для высокомощных скутеров, таких как этот ниже, и переднее, и заднее колесо имеет двигатели,

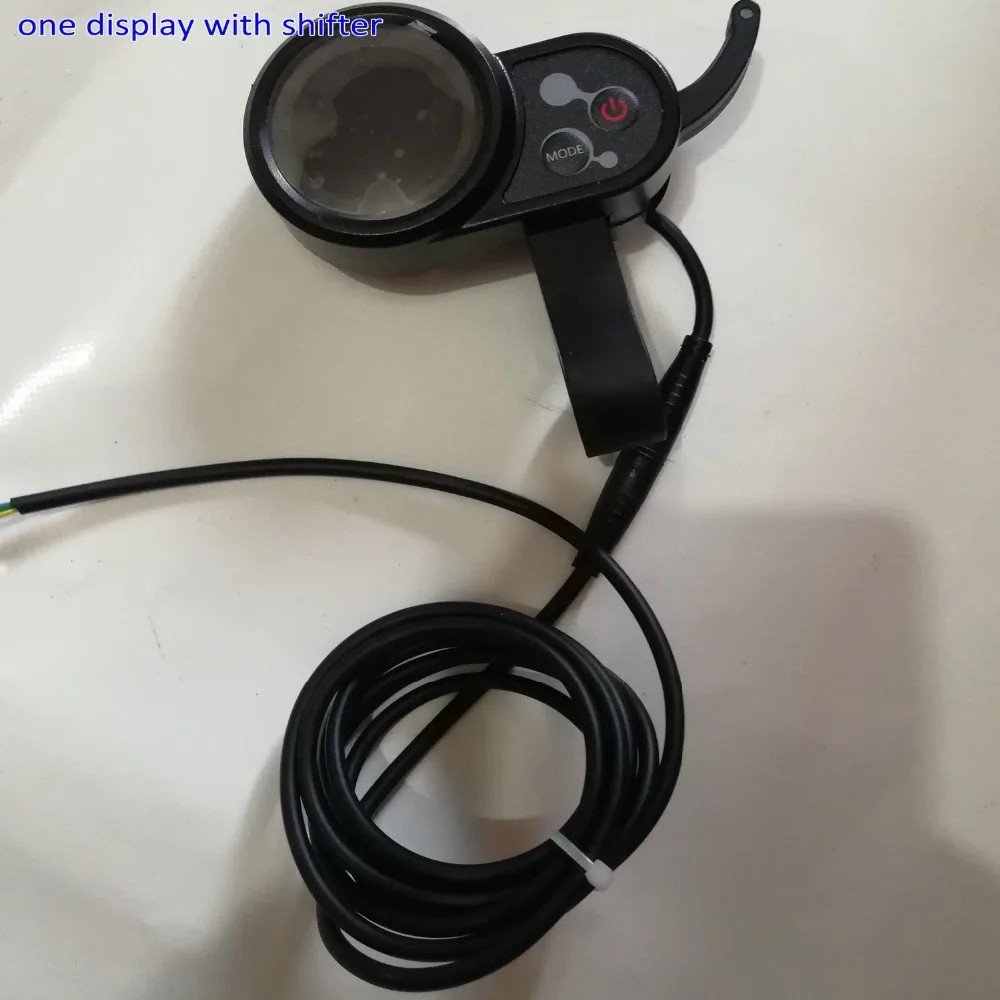

1 цена для этой группы включает 1 * Дисплей + 2 контроллера, дисплей имеет переключатель переключения,

2. Дисплей имеет цветной экран, клиент, пожалуйста, оставьте сообщение, чтобы выбрать

3. Клиент может оставить сообщение, чтобы выбрать текущий лимит контроллера, если нет, мы отправим настройки по умолчанию

4. Мы принимаем заказ клиента для большего контроллера питания, пожалуйста, оставьте сообщение или поговорите с продавцом

5. Для 25a контроллера, если вы хотите использовать его для одного двигателя, требуется bms 30a, если для двойного двигателя, нужна bms по крайней мере 60a.

Синий или Прикрепленный дисплей может быть сделан на заказ, а также на напряжение,

Эта группа может быть с одним приводом или с двумя двигателями, теперь, когда мы проводим проверку, мы Подключаем батарею только для изображения ниже,

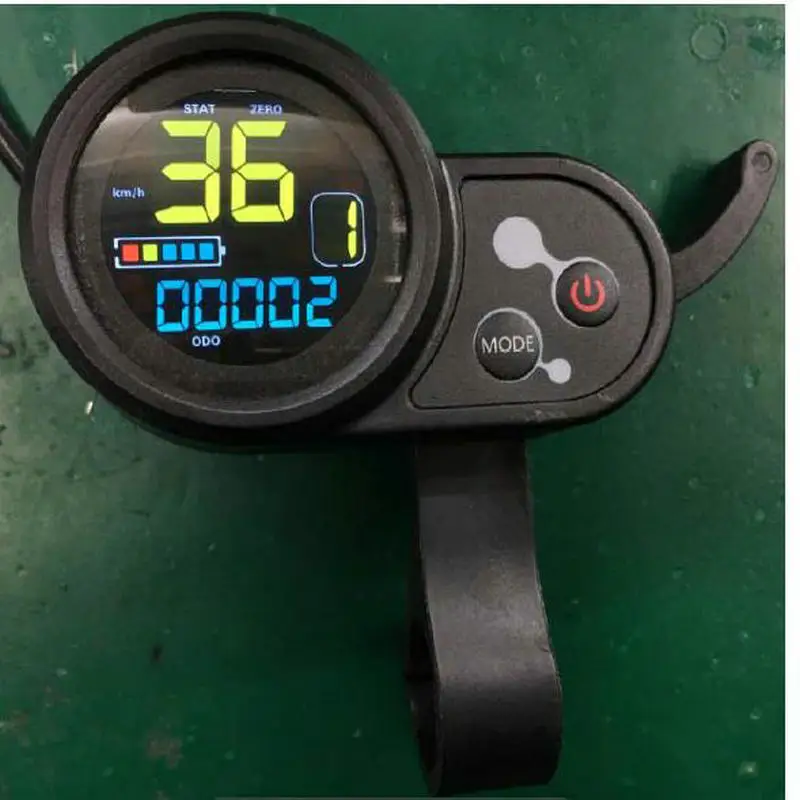

См. Ниже настройки дисплея

(Обратите внимание, что при работе с контроллером его функция ограничена, некоторые настройки не будут работать, вся система зависит от функции контроллера)

P00: это опционально, некоторые дисплеи не имеют некоторые, вернуться к заводской настройке, изменить на 10 и переключиться на следующий интерфейс, дисплей указал все и вернется к заводской настройке

P01: задний светильник, 1 Самый темный, 3 Самый светильник,

P02: установка диапазона, 0: км; 1: миля;

P03: напряжение: 24 В/36 В/48 В/52 в/60 в, настройка по умолчанию: 36 В;

P04: время сна: 0-нет сна; Другой номер означает время сна, объем: 1-60; Единица измерения в минуту;

P05: педальные шестерни: 0: 3 режима передачи;

P06: размер обода: единица измерения-сантиметр, дюйма; Точность: 0,1;

P07: испытание на скорость магнитная сталь номер: Объем: 1-100

P08: Ограничение скорости: объем 0-100 км/ч, 100 означает отсутствие ограничения скорости

1. Режим связи: (управление контроллером)-управляемая скорость будет храниться с определенным значением

Педаль и дроссельная заслонка имеют ограничение скорости

Эти данные основаны на скорости км/ч

P09:zero start/non-zero start,0:zero start;1:non-zero start;

P10: управляемый путь набор

0: Педальный привод: педальные шестерни решат, сколько мощности педали на выходе. Теперь дроссельная заслонка не будет работать

1: электричество: Управляется дроссельной заслонкой, теперь педаль не работает

2: педаль и дроссельная заслонка будут работать (нулевой Запуск не будет работать в режиме электричества)

P11: Чувствительность педали (1-24)

P12: набор прочности педали (0-5)

P13: магнитный датчик педали 5/8/12

P14: набор регуляторов тока, настройка по умолчанию 12A Область применения: 1-20A

P15: контроллер под напряжением

P16: ODO zero clear set, длительное нажатие в течение 5 секунд, ODO достигает нуля

P1-p16-это стандартные данные, мы не изменим их, если нет особых требований, p17 настроен

P17:0: нет круиза, 1:can cruise;(протокол связи no 2)

Автоматический круиз доступен только для протокола связи № 2

P18: прочность тормоза ABS 0-3 класса регулируется (протокол связи NO 2)

P17:0: помощь при ходовой педали, 1: помощь при помощи противоположной педали; (протокол связи K5S)

P18: дроссельная заслонка, 0, дроссельная заслонка без шестерен, 1 дроссельная заслонка имеет шестерни, (протокол связи no 2)

P19: дроссельная заслонка 6 км, 0 означает, что не 6 км, 1 означает, что дроссельная заслонка имеет 6 км. Круиз h

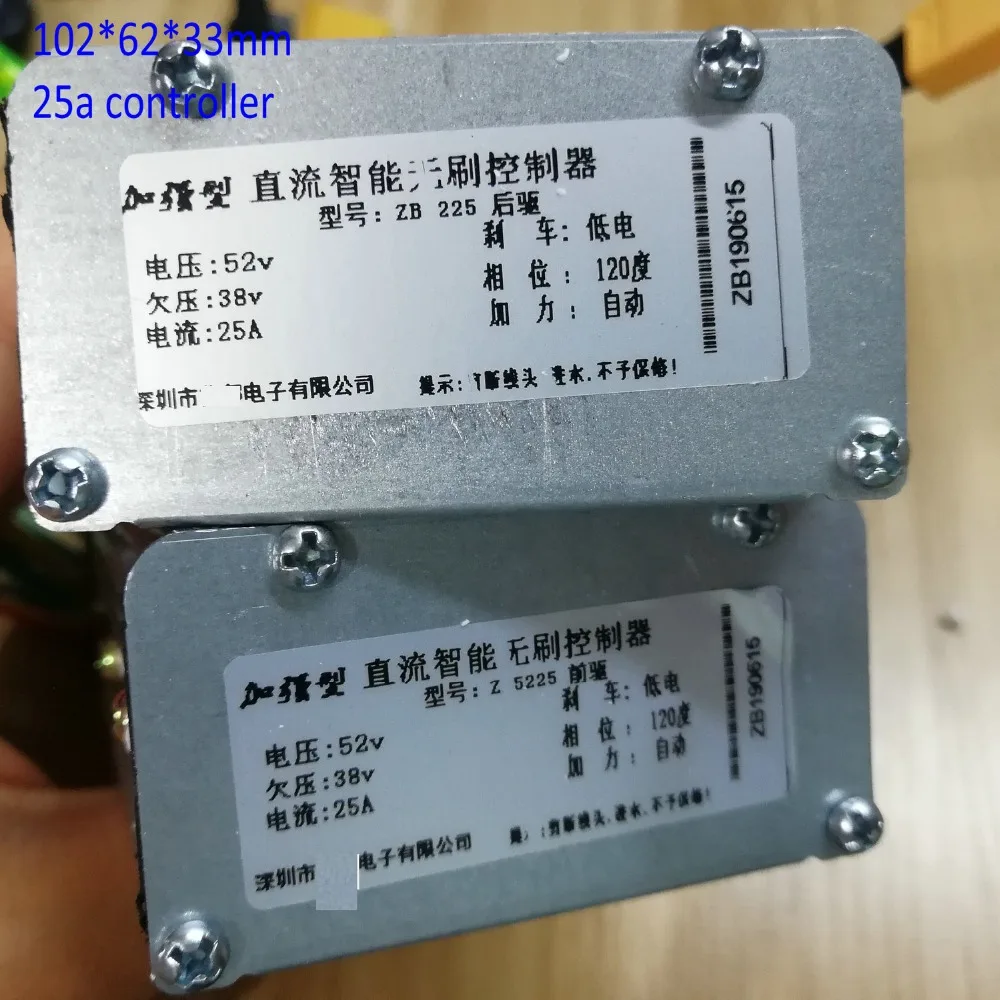

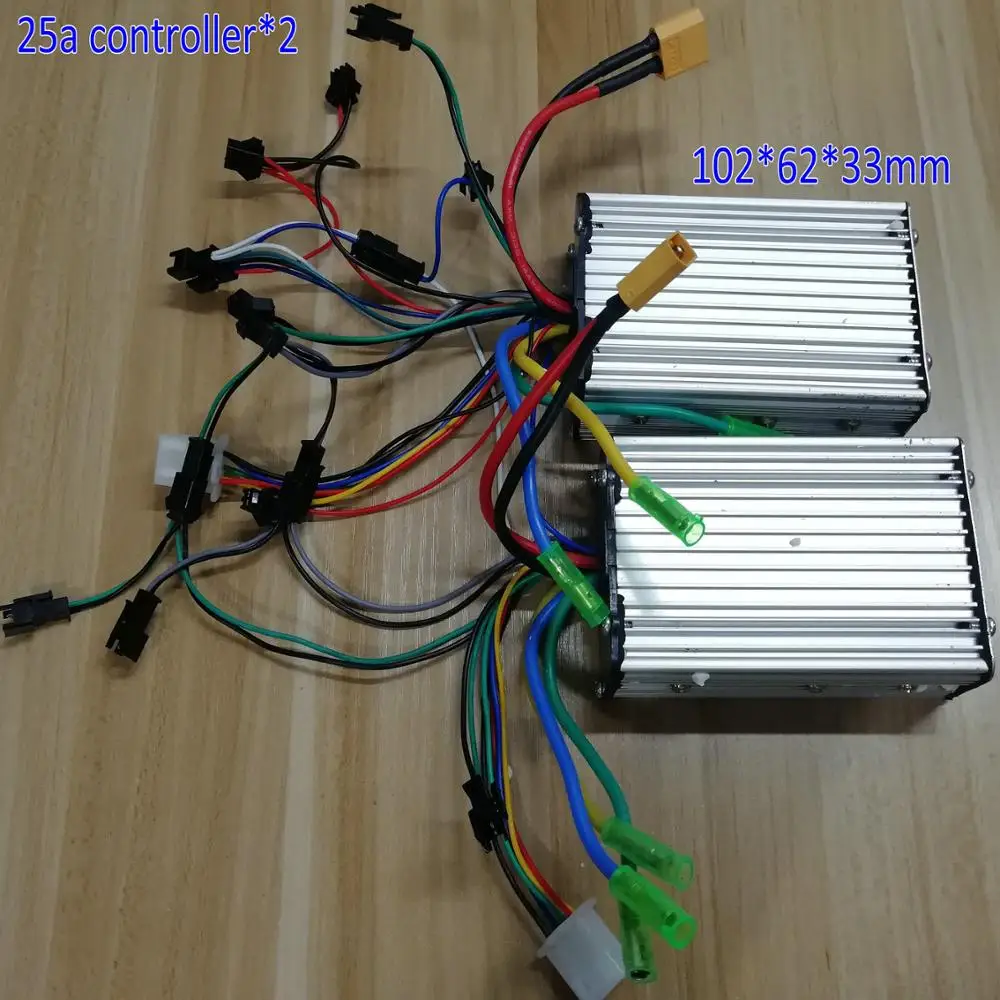

Контроллер: 6mosfet 102*65*36 мм,

Обратите внимание, что требуется плата защиты аккумулятора 60a

И может сочетаться с двигателем 10 дюймов 800 Вт-1200 Вт

Закажите здесь, пожалуйста

Https:/item/4000243185212.html?

Https:/item/4000250391025.html?

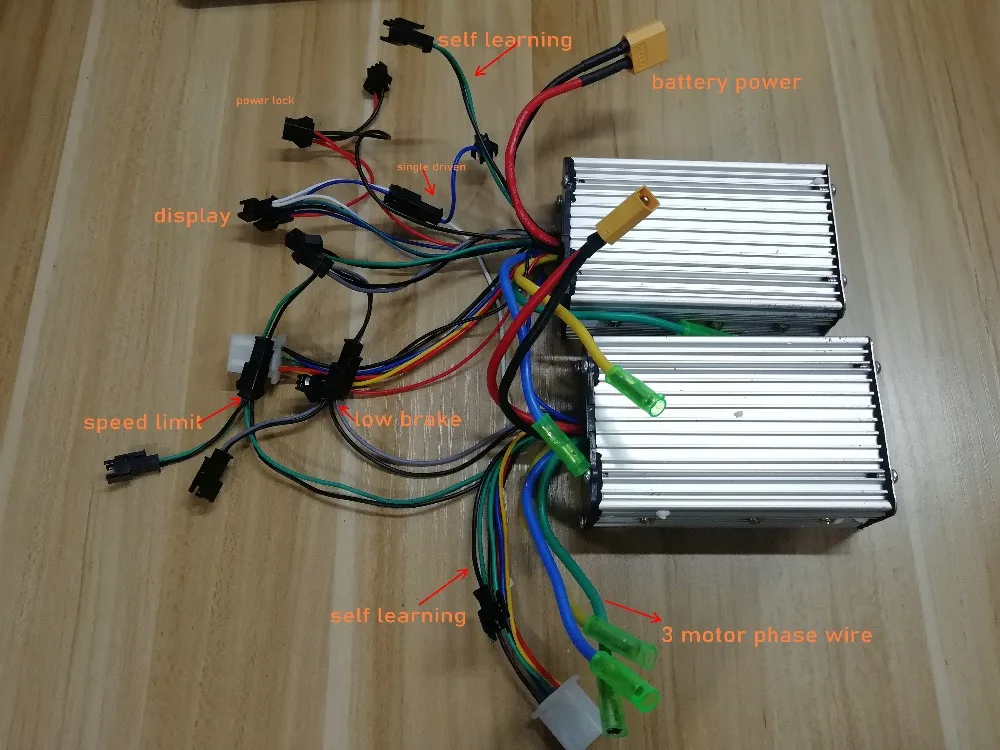

Основной контроллер:Он имеет провод дисплея. Вспомогательный контроллер не имеет провода дисплея,

Проводка контроллера

Красный, Черный в XT60 разъем-аккумулятор питания положительный и отрицательный

Толстый желтый зеленый синий для мотора фазового провода

Провод датчика Холла-rec черный + желтый синий зеленый

Один черный красный задний фонарь

Один одиночный черный красный в черной трубке защитный чехол питания

Один зеленый черный-это Самообучение-вы должны сделать это, когда установите его, чтобы соответствовать фазе двигателя и соответствовать напряжению батареи

И используйте металлический инструмент, чтобы прикоснуться к нему, нет необходимости подключаться,

Так, как о самообучающийся:

Подключите провод фазы двигателя с проводом фазы контроллера, не подключайте провод датчика Холла, пожалуйста, найдите провод самообучения, прикоснитесь к нему, и двигатель вращается, а затем прикоснитесь к нему снова, двигатель запускается снова, пожалуйста, не останавливайтесь, когда вы закручиваете дроссельную заслонку и подключаете провод датчика Холла, затем вы закончили Самообучение

Вы обнаружите, что двигатель работает с нормальным звуком

Красный черный провод, который подключен к дисплею и имеет 3 крошечных ветви-это провод блокировки питания, пустой разъем-светильник/провод питания

Провод дисплея-плоский разъем, красный, синий, черный, зеленый, белый.

Этот дисплей подключается к бело-синему проводу ассиметричного контроллера. Есть пустой разъем с белым синим проводом-вы можете использовать переключатель для управления одним или двойным приводом двигателя

Черный, серый-это провод тормозного рычага-мы подключили этих двух контроллеров, вам нужно только подключить тормозной рычаг с ним,

Зеленый черный с 2 ветками-это ограничитель скорости, соединенный с зеленым черным другим контроллером

Если вы не хотите ограничения скорости, пожалуйста, не подключите его, если хотите подключить его,

У некоторых клиентов есть предложения, такие как этот ниже, это зависит от вашей ситуации,

Закрыть красный 1 и 3 для питания и узнать только основной контроллер путем сокращения проводов для самостоятельного обучения
