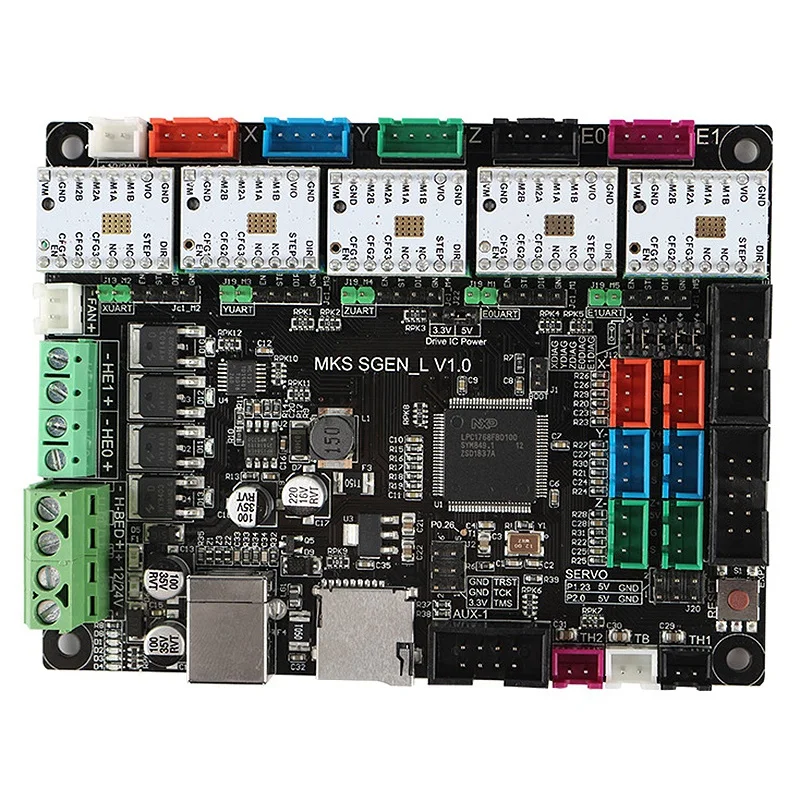

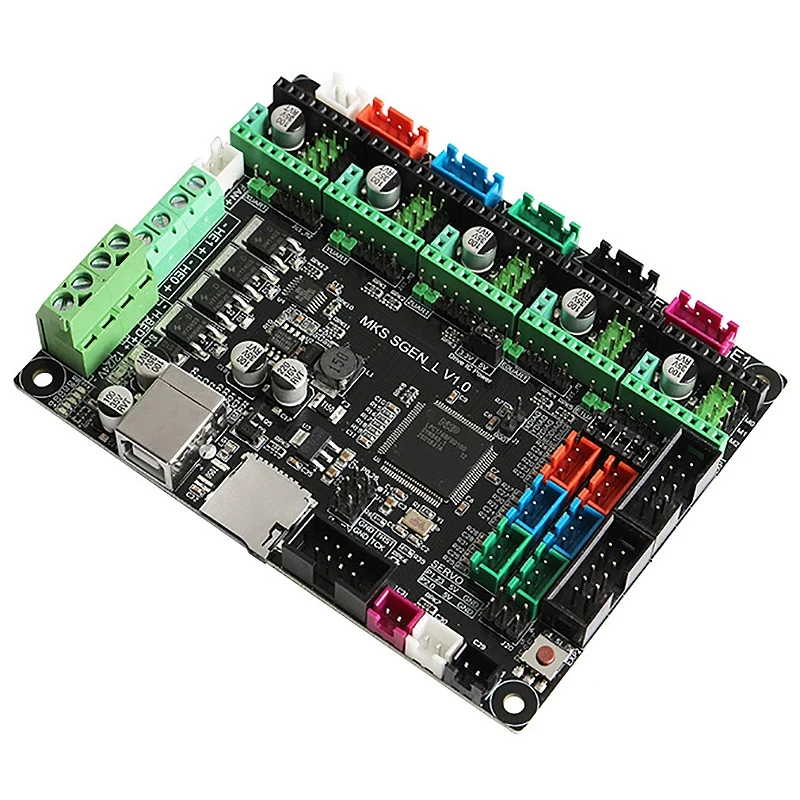

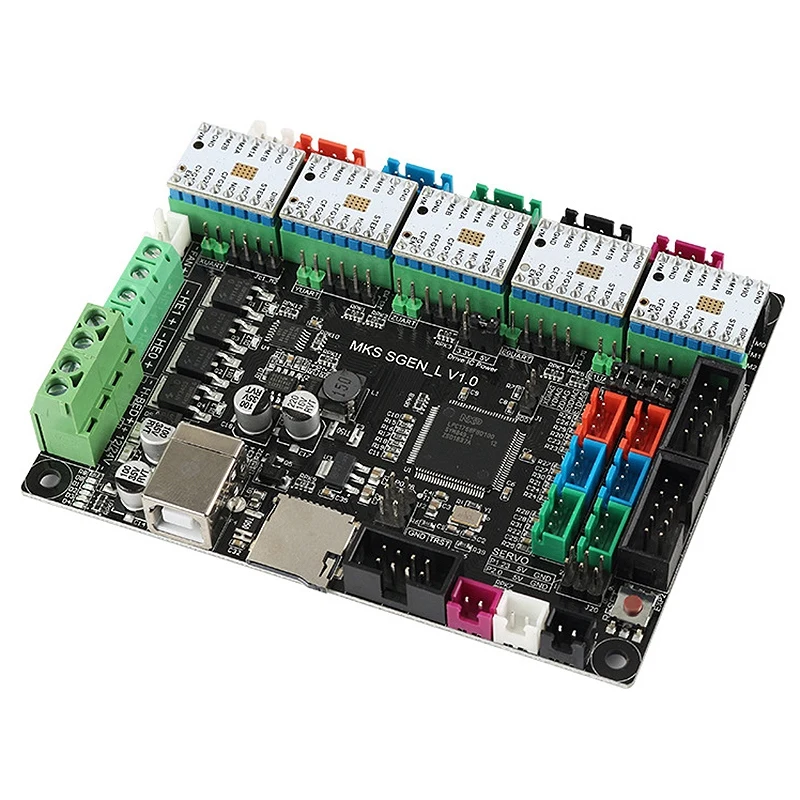

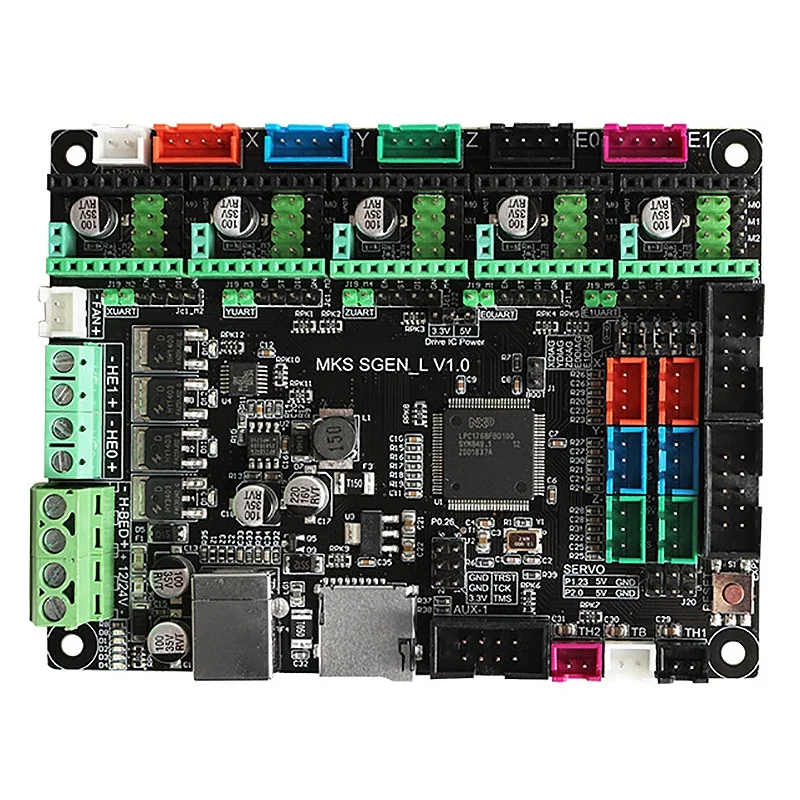

Материнская плата с 3D-принтом ARM32 Bit MKS SGen-L + 5 x TMC2100 драйвер совместим с Uart/SPI Описание: MKS SGEN L V1.0: MKS- SGen L-это очень мощная материнская плата для 3D-принтера с 32-битным процессором Cortex-M3 LPC1768, с тактовой частотой до 100 МГц, И мощность обработки очень стабильна. Совместим с smoothhieware и прошивкой Marlin 2,0 для различных потребностей. Он мощный и может использоваться с различными драйверами. Он может поддерживать внешний и Линейный режим, а встроенный драйвер совместим с различными режимами специальных драйверов (uart, spi и т. д.)
Он совместим с различными ЖК-экранами и MKS серий пресс-экранов. Это универсальная и экономичная материнская плата 1. Использование 32-битного Cortex-M3 LPC 1768 master chip, частота 100 МГц, сильная вычислительная мощность, производительность значительно улучшена 2. Он имеет встроенное гнездо привода и внешний порт привода, который является более расширяемым и более селективным.
3. Совместимость с различными драйверами и специальными режимами (режим uart TMC2208, режим SPI TMC2130 и т. д.) имеет специальное резервирование порта, а настройки проводки более выразительны и удобны. 4. Поддерживает различные прошивки с открытым исходным кодом, продолжает материнскую плату серии s с прошивкой smootieware, SGen-L также может поддерживать версию marlin2.0 firmware.5. Используются высококачественные печатные платы
Соответствующие контакты каждого интерфейса отмечены шелковым экраном, что упрощает определение и модификацию 6. Используйте специальный чип питания для поддержки питания 12В-24В. 7. Поддержка LCD 12864, MINI12864 и других панелей управления для контроля дисплея. 8. Может быть использован с MKSTFT полный спектр пресс-экранов.

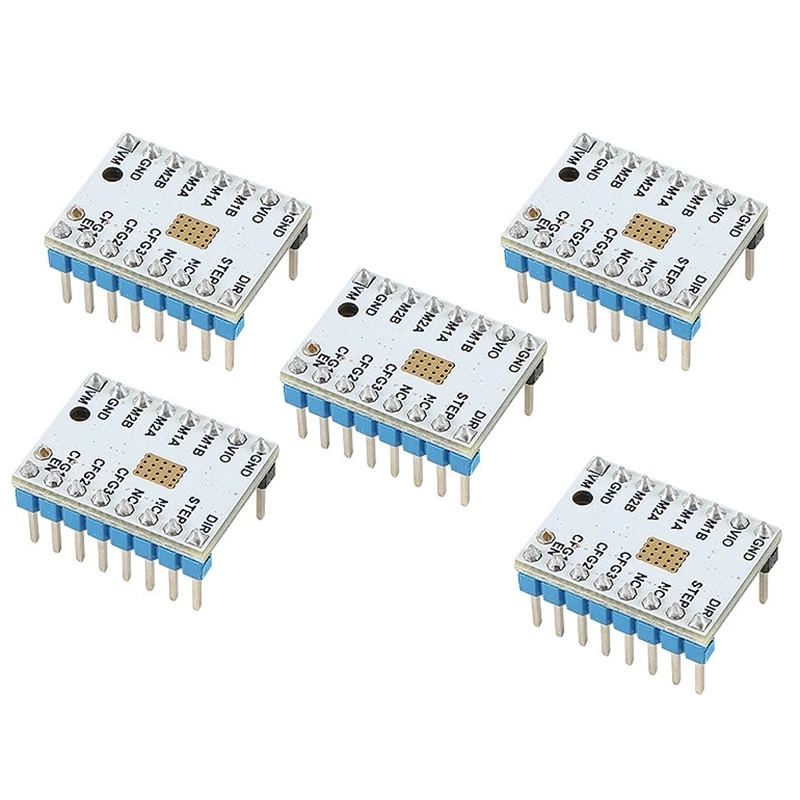

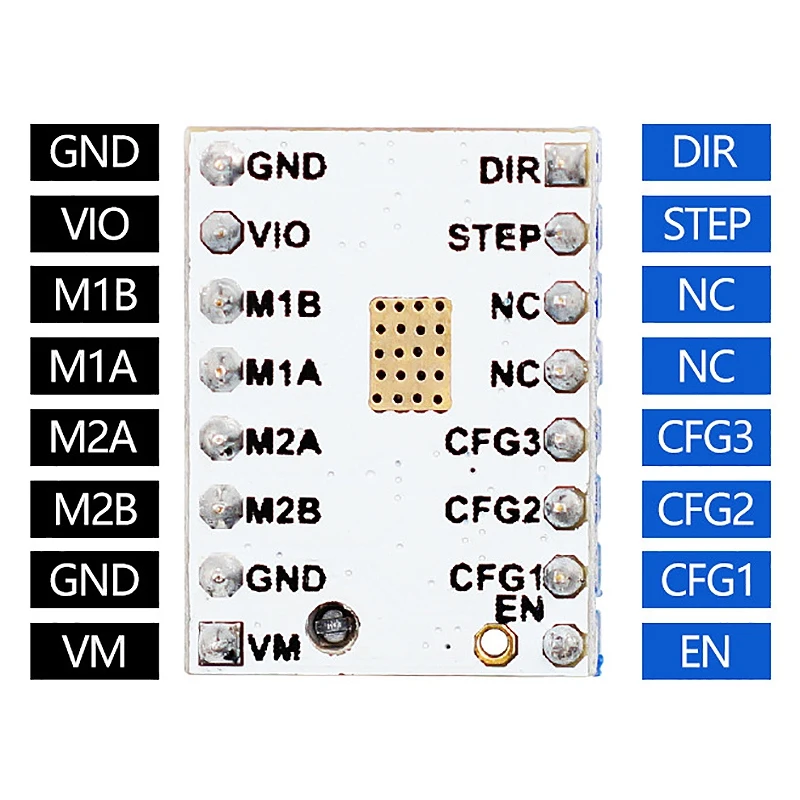

TMC2100 Драйвер шагового двигателя: как показано на рисунке: если вам нужно отрегулировать режим 2100 модуля, вам необходимо использовать паяльник для подключения соответствующих штифтов к прилегающим подушечкам в соответствии с таблицей. Как показано на рисунке: если вам нужно отрегулировать режим 2100 модуля, Вам нужно использовать паяльник, согласно таблице будет указана в соответствующем штифте и может быть подключена прилегающая прокладка.
Модель материнской платы: MKS SGEN _ L
Микропроцессор: 32-битный Cortex M3 (LPC 1768/100 МГц) Входное напряжение: 12 В ~ 24 В драйвер двигателя: TMC2130/2208/2100, 4988/8825 интерфейс датчика температуры: NTC100K/PT100 дисплей: поддержка экрана серии MKS TFT и ЖК-экрана Поддержка формата файла печати: g-код
Рекомендуемое программное обеспечение Cura/Simplify3d/Pronterface/Repetier-Обновление прошивки хоста: обновление tf-карты
Структура опорной машины: XYZ/delta/kossel/Ultimaker/corexy
Irms = (Vref * 1.77A) /2,5 V = Vref * 0,71
Vref = (Irms * 2,5 V) / 1.77A = Irms * 1,41 = Imax
Vref-напряжение на Vref pin
Irms - RMS (корень означает квадрат) ток на фазу (Irms = Imax/1,41)
Imax-максимальный ток на фазу (Imax = Irms * 1,41)
** Пример: **
Напряжение 1,0 В на Vref устанавливает ток двигателя до 0,71a RMS.
Цвет: цвет фото
Материал: пластик + металл
Размер: 110 мм * 84 мм
Размер монтажного отверстия: 102мм x 76 мм

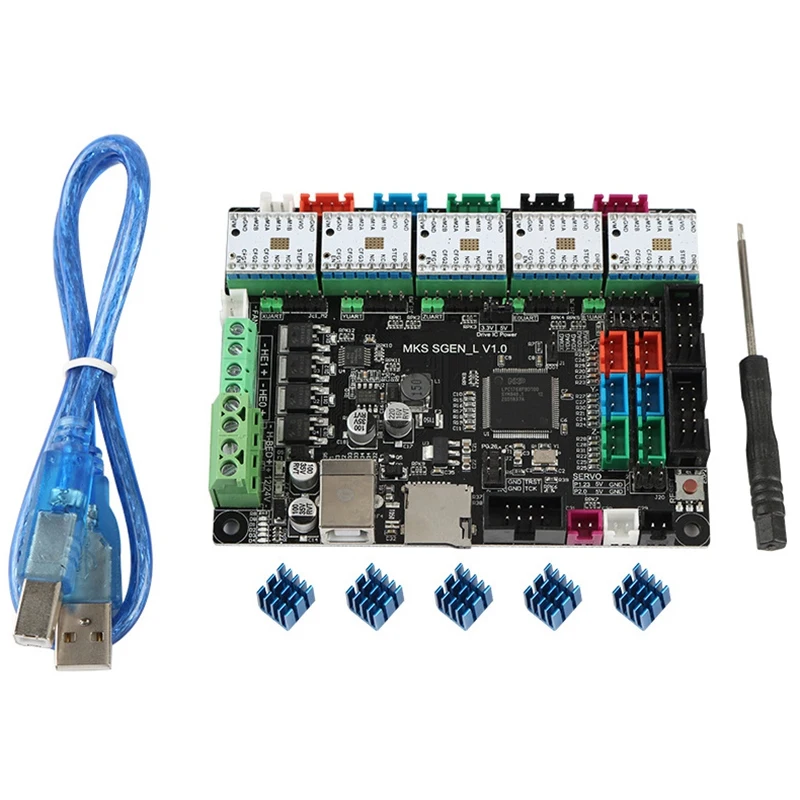

Посылка:
1 * MKS SGEN L V1.0
1 * USB кабель для передачи данных
5 * TMC2100 привод шагового двигателя
5 * теплоотвод
** Примечание: **
На некоторых драйверах шагового двигателя максимальный ток (Е. g. A4988) устанавливается через Vref и на другие значения тока RMS (e.g. TMC2100). Драйверы Trinamic имеют автоматическое отключение тепла (около 150 градусов Цельсия), если чип становится горячим
Только вышеуказанная посылка, другие товары не включены.
