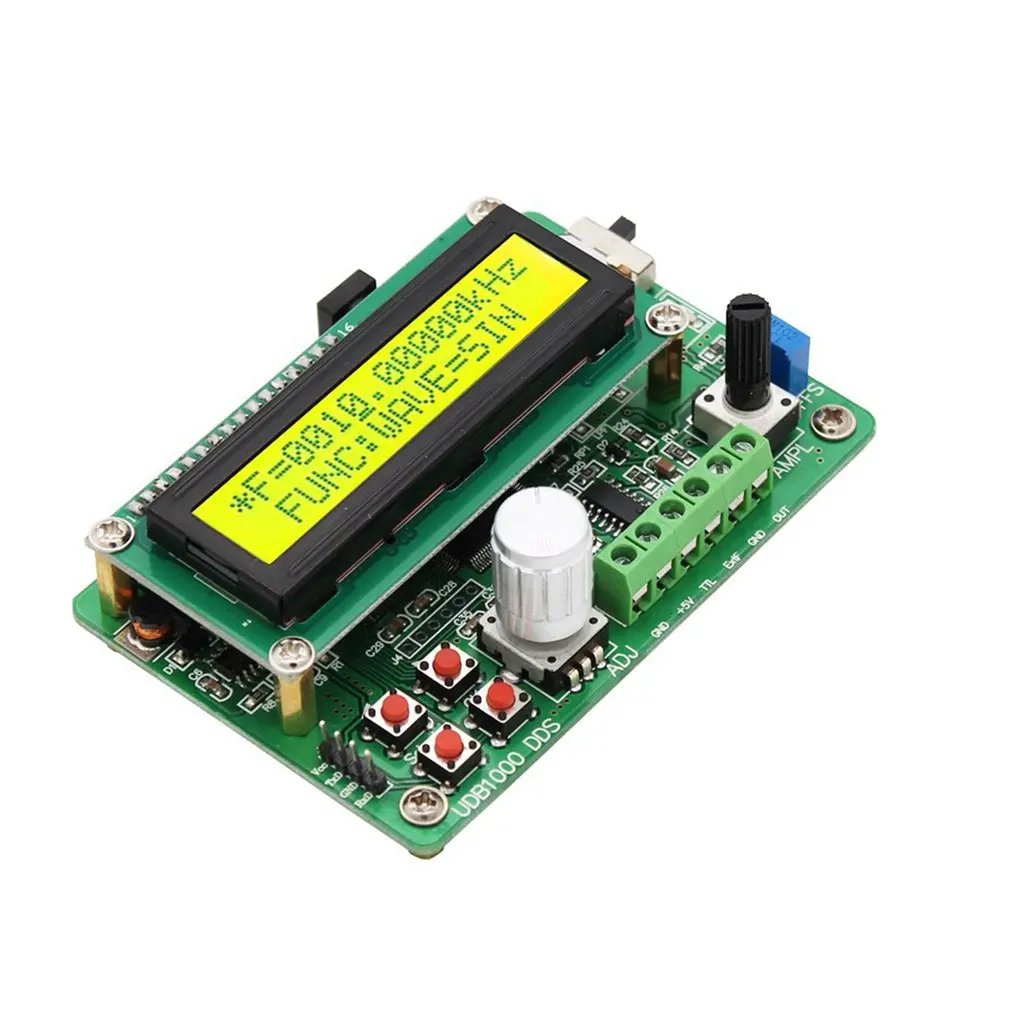

UDB1002S UDB1000 Серия DDS модуль источника сигнала Генератор сигналов с 60 МГц счетчик

UDB1002S UDB1000 Серия DDS модуль источника сигнала Генератор сигналов с 60 МГц счетчик

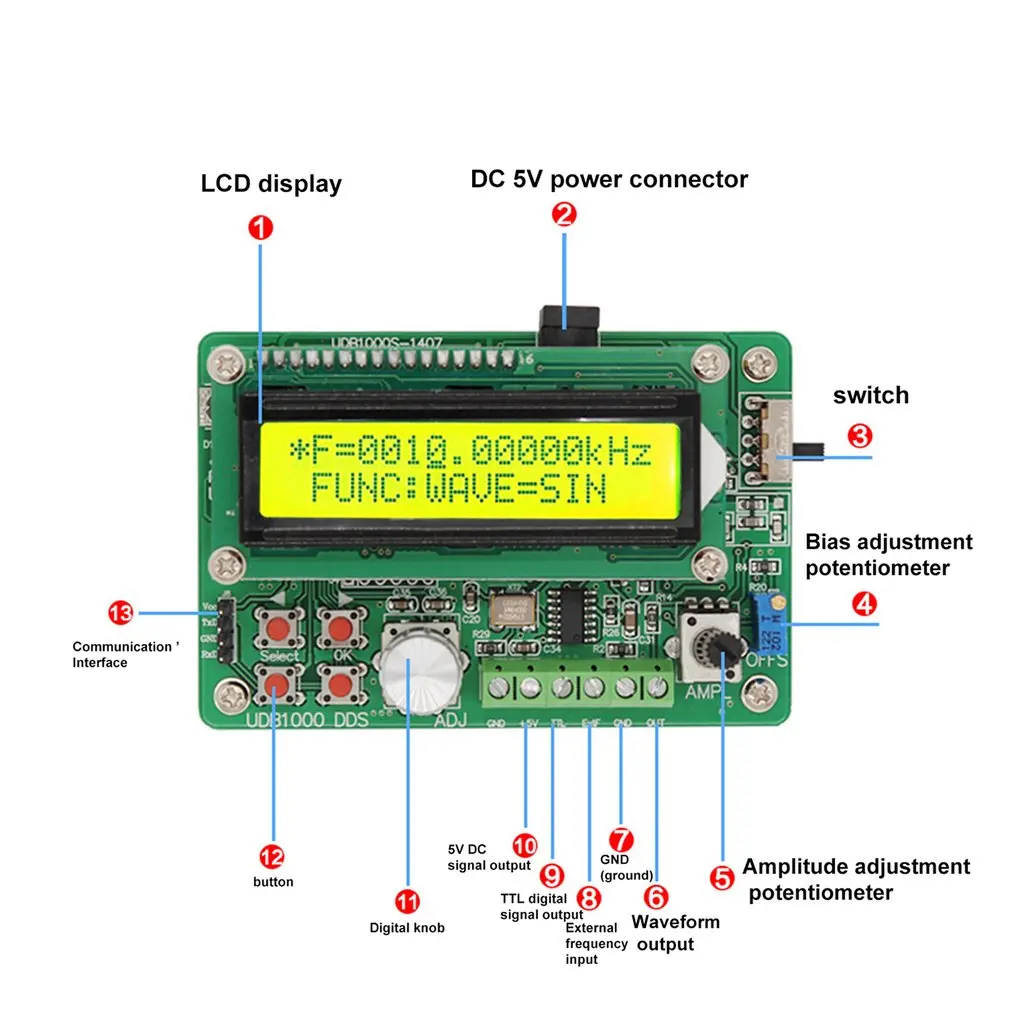

Особенности:
1. Серия UDB1000S имеет функции контроля частоты и компьютерной связи.
2. Частота Контролируется цифровым кодировщиком, точно и непрерывно регулируется с минимальным разрешением 0,01 Гц.
3. Величина и смещение постоянного тока контролируются регулируемыми резисторами для легкой эксплуатации.
4. Площадь волновой мощности 1%-99% непрерывно регулируется.
5. С 10 комплектами функций хранения параметров, M0 ~ M9, загрузка автоматически переносится на данные M0.
6. Блок питания принимает DC 5V 1A дизайн, который удобен для использования на открытом воздухе.

Описание:
1. Одноканальный DDS генератор сигналов UDB1000S на основе прямого цифрового синтеза (DDS) Генератор сигналов.

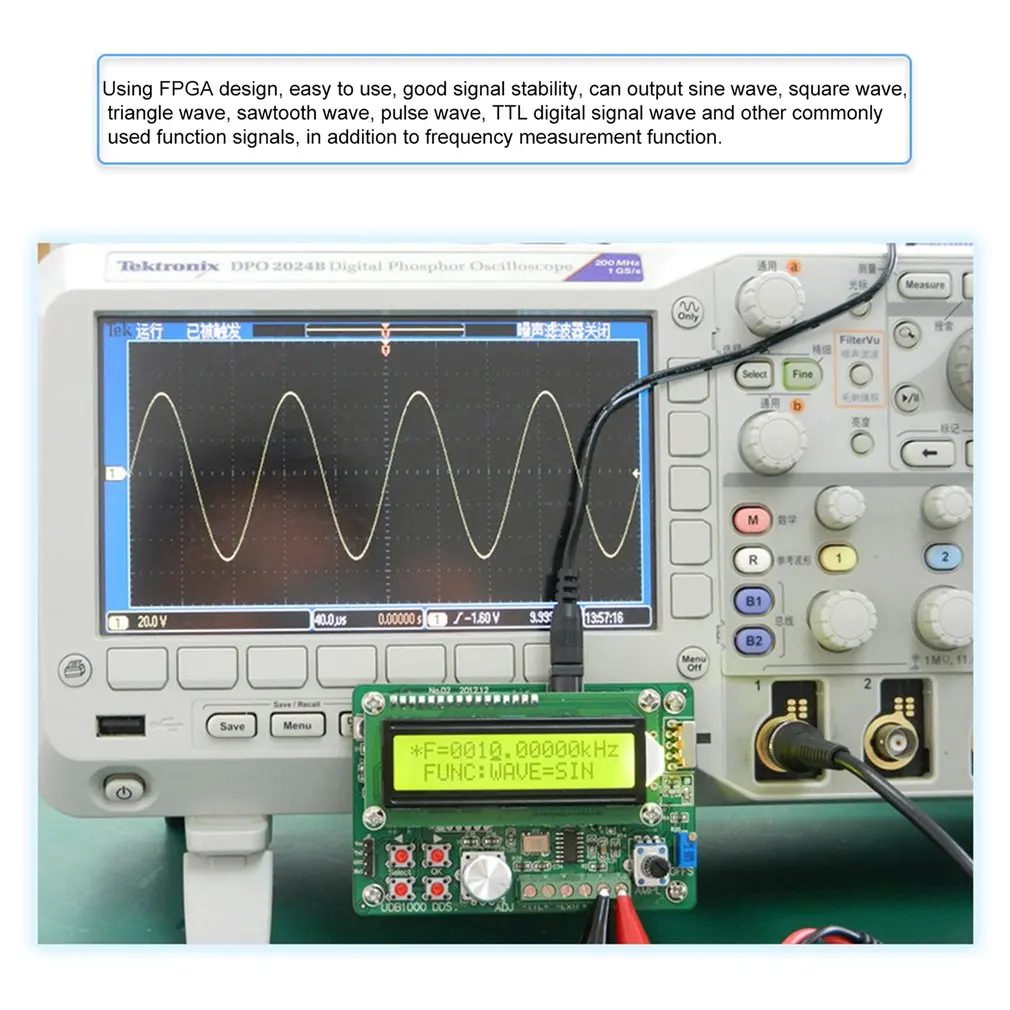

2. Использование FPGA дизайна, простота в использовании, хорошая стабильность сигнала, может выводить синусоидальную волну, квадратную волну, треугольную волну, волну пилообразного зуба, импульсную волну, волну цифрового сигнала TTL и другие часто используемые функциональные сигналы, В дополнение к функции измерения частоты.
3. Очень подходит для электронных энтузиастов, научно-исследовательских школ и лабораторий электроники.

Характеристики:
Модель: UDB1002S
Синусоидальный Диапазон частот: 0-2 МГц
Диапазон квадратных частот: 0-1 МГц
Треугольный Частотный диапазон: 0-1 МГц
Функция подметания: Да
Функция компьютерной связи: Да

Частота:
Частота Minmum Разрешение: 0,01 Гц
Погрешность частоты: ± 5 × 10-6
Стабильность частоты: ± 1 × 10-6/5 часов
Выходное сопротивление: 50Ω ± 10%

Выход:
Форма волны: синус, квадрат, треугольник, пилообразный зуб
Выходная Модуляция: Частотная развертка
Синус:
Гармоническое сопротивление: 40dBc(<1 МГц), 35dBc(1 МГц-8 МГц)
Искажение: ≤ 0.8% (справочная частота: 1 кГц)
Квадрат:
Время подъема или падения: ≤ 100 нс
Превышение: ≤ 5%
Диапазон регулировки рабочего цикла: 1%-99%
TTL сигнал:
Выходной уровень:>3Vpp
Коэффициент вентилятора:> нагрузка 20TTL
Время подъема или падения: ≤ 100 нс
Пилозуб:
Рабочий цикл> 50%: восходящий пилообразный зуб
Рабочий цикл <50%: уменьшение опилок
Развертка:
Режим развертки: Частота развертки
Диапазон: fM1 - fM2
Время: 1-99s
Сохранить:
Количество: 10
Расположение: M0-M9

Измерение:
Режим подсчета: руководство
Диапазон подсчета: 0-4294967295
Частотный диапазон: 1 Гц-60 МГц
Входное напряжение Minmun: 0.5Vp-p
Входное напряжение Maxmum: 20Vp-p

Коммуникация:
Режим интерфейса: USB к последовательному интерфейсу
Скорость связи: 19200 BPS и 5760 BPS опционально
Протокол связи: использование режима командной строки, раскрытие протокола

Общие характеристики:
Источник питания: 5 В постоянного тока +/-0,5 В
Рабочая среда:-10 ° - + 50 ° (температура), <80% (влажность)

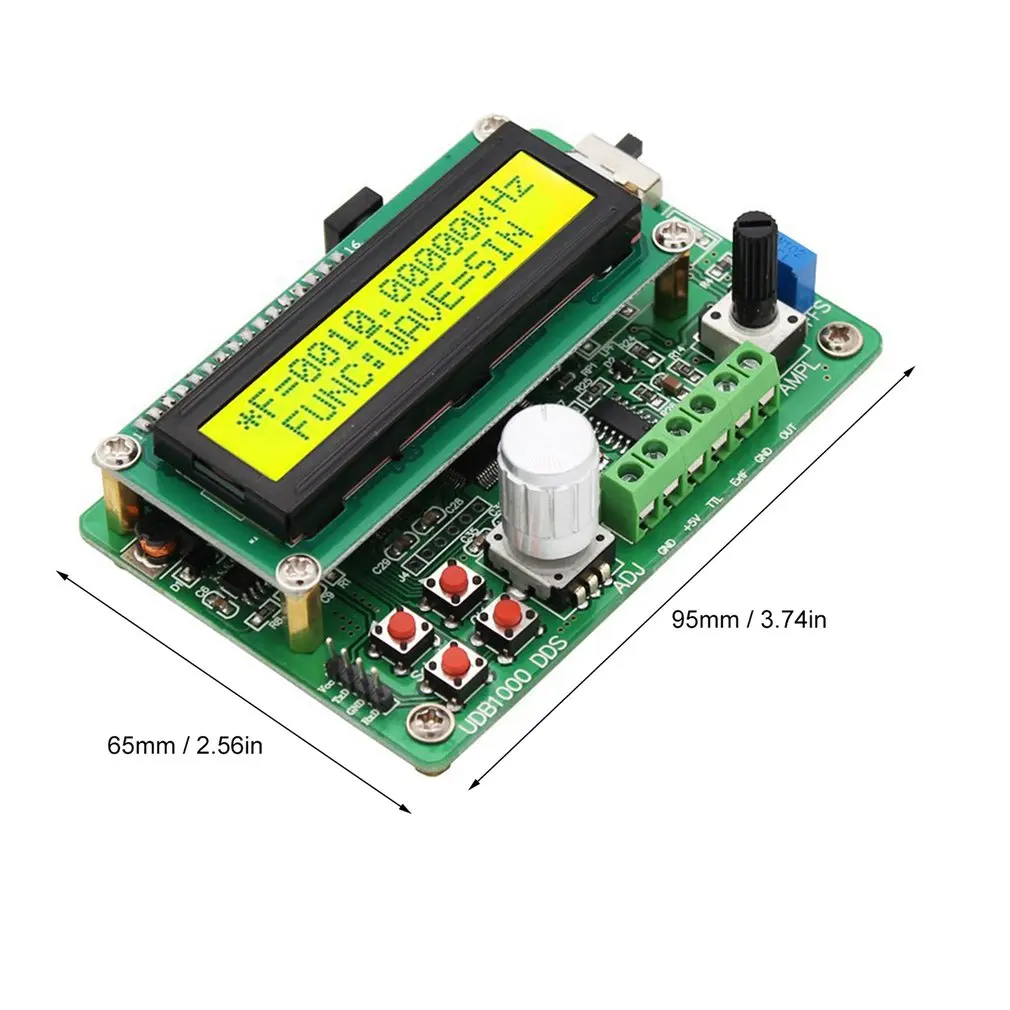

Размер: 95x65x2 5 мм/3.74x2.56x0.98in
Цвет: зеленый

Информация о посылка:
Размер посылка: 140x110x8 0 мм/5.51x4.33x3.15 дюймов
Вес посылка: 260 г/9,1 унций
Общая посылка

Посылка включает в себя:
1 x UDB1000S-2MHzDDS генератор сигналов
1 х адаптер питания

Примечания:
1. Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия.
2. Из-за различных личных методов измерения возможна погрешность в 1-3 см. Спасибо!
