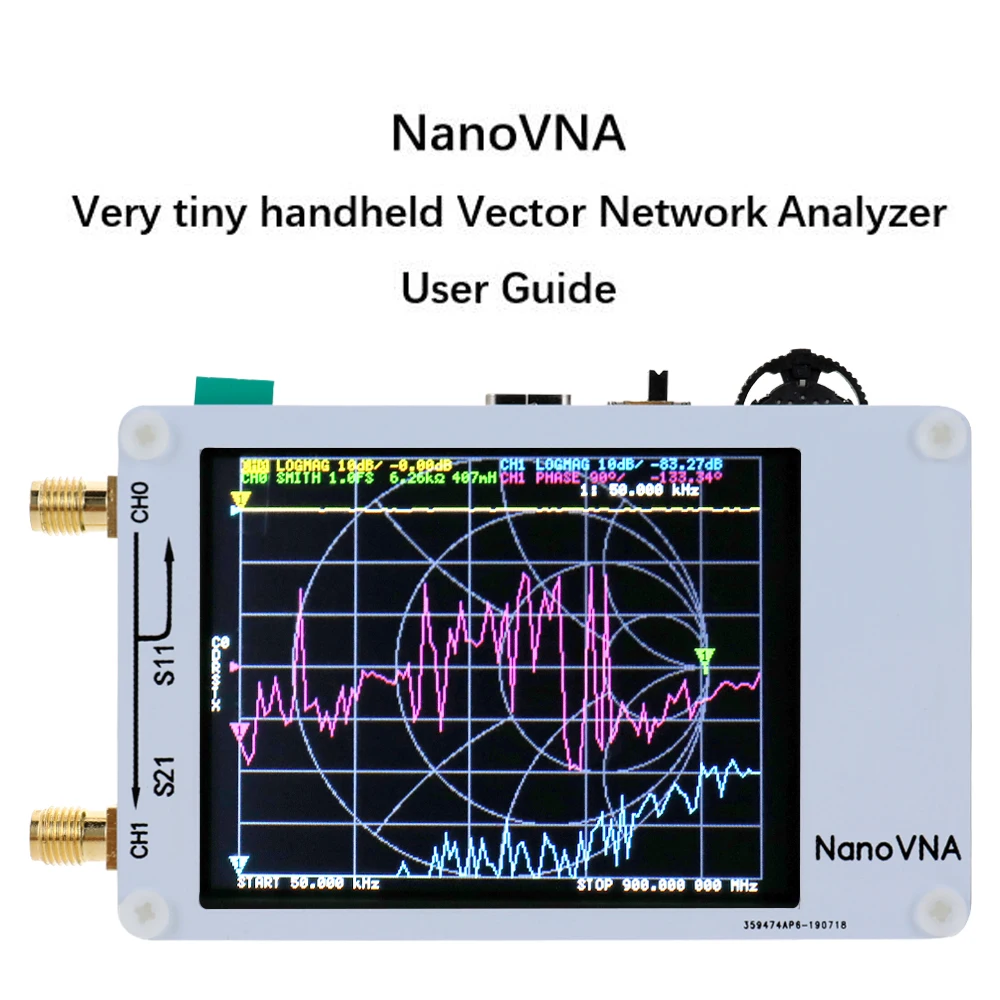

Портативный анализатор Nano VNA для сети 50 кГц 900 МГц с сенсорным

Портативный анализатор Nano VNA для сети 50 кГц 900 МГц с сенсорным

Это продукт «сделай сам» с функцией измерения сети в виде вектора. Он включает в себя 2,8-дюймов сенсорным экраном, TX/RX измерения могут определить полная S11 и S21 параметры, в том случае, если вам нужно, чтобы получить S12 и S22, вам необходимо вручную заменить проводку порта приемопередатчика.

Особенности:
Программное обеспечение для контроля ПК может экспорровать файлы Touchstone (snp), который используется для различных дизайнов радио и моделирования программного обеспечения.

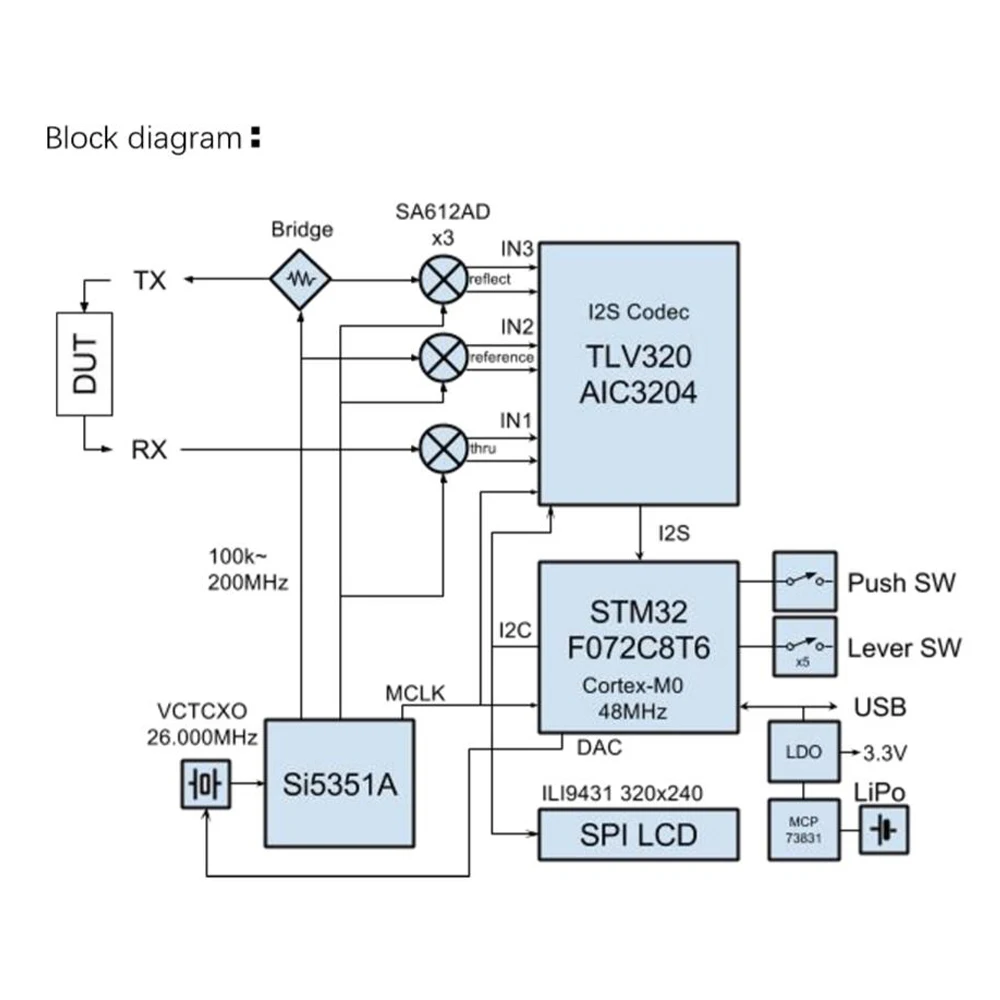

Улучшенный Частотный подход может использовать нечетное гармоническое удлинение si5351 для поддержки частоты измерения до 900 МГц.
Это в основном для изучения клиентов, которые могут DIY, вам нужно самостоятельно подготовить кабель SMA.
У него нет металлический экран. Основным преимуществом является то, что потребители с сильной возможностью использования, могут открыть машину, чтобы просмотреть схему. Однако, при измерении частот выше 300 м другие сигналы легко мешают им. Поэтому этот продукт рекомендуется для обучения принципам и использовать на более низких частотах.
Диапазон частот 50k-300 МГц si5351, прямой выход обеспечивает лучше, чем динамический 70 дБ.
Расширенный диапазон 300-600 МГц обеспечивает лучше, чем 50 дБ Динамики, а диапазон 600-900 м лучше, чем 40 дБ динамики.
Компактный и портативный, простой в использовании, цель этого проекта-предоставить радиочастотный гаджет, но полезный инструмент для любителей.

Технические характеристики:
Материал печатная плата монтажа
Цвет: белый
Частота измерения: 50 кГц ~ 300 МГц (50 кГц ~ 900 МГц, включить расширенную прошивку) (продукты будут обновлены с последней прошивкой перед отправкой, фактическая частота измерения 50 кГц ~ 900 МГц)
RF выход: -13 дБм (макс.-9 дБм)
Точность частоты: <0,5 ppm
Диапазон измерений: 70 дБ (50 кГц-300 МГц), (50 дБ (300 м-600 МГц), 40 дБ (600 м-900 МГц), включите расширенную прошивку)
Порт SWR: <1,1
Дисплей: 2,8 дюймов TFT (320*240)
Интерфейс USB: USB type-C
Режим связи: CDC (последовательный)
USB: 5 В, 120 мА
Батарея: 1 * литиевая батарея Батарея, 3,7 V, 450 мА · ч (входит в комплект)
Количество калибровочных точек: 101 (фиксированное)
Количество точек сканирования: 101 (фиксированное)
Отслеживание экрана: 4, маркировка: 4, Сохранение настроек: 5
Размер печатной платы: 85,5*54*11 мм/3,4*2,1 * 0.4in (без разъемов и переключатели)
Посылка Размер: 190*100*30 мм/7,5*3,9 * 1.2in
Посылка Вес: 139 г/4,9 унции

Примечание:
Этот продукт не содержит SMA кабель, вам нужно подготовить себя.

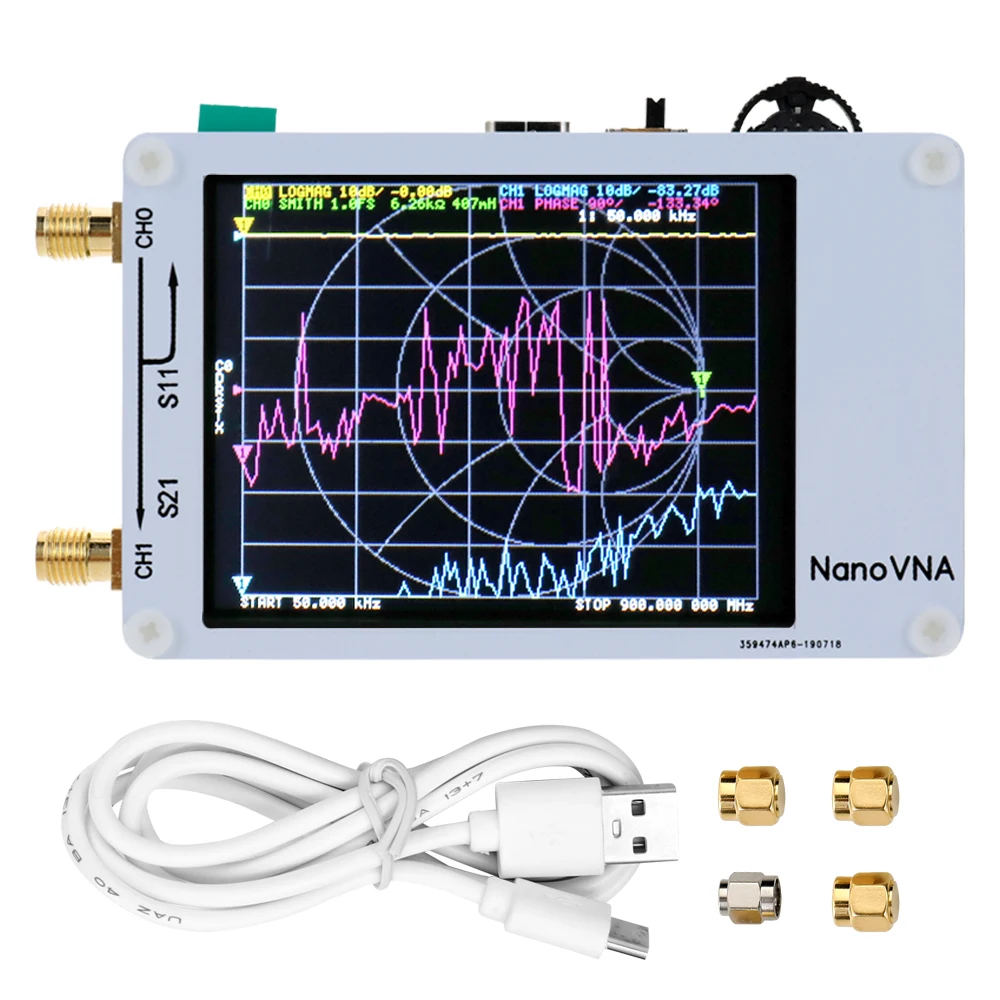

Посылка список:
1 * хост
1 * USB Type-C кабель для передачи данных
1 * SMA гнездо к гнезду разъем
