XJW01 LCR Цифровой Электрический мост 0.3% тестер сопротивления индуктивности емкости

XJW01 LCR Цифровой Электрический мост 0.3% тестер сопротивления индуктивности емкости

Моднявка = ckeditor

Тип 1: готовая продукция + папка плагинов

Тип 2: готовая продукция + патч-зажим

Тип 3: готовая продукция + папка плагинов + патч-зажим

Не измеряйте живые компоненты при использовании, разряд перед измерением емкости!

Невозможность использования живых компонентов из-за случайного измерения,

Передний защитный элемент может быть обнаружен и заменен itself.1N4148

Примечание: Емкость должна быть разряжена перед измерением! Нет бумажных инструкций, необходимых для электронных данных

Примечание: он был откалиброван до 0.3%, пожалуйста, не восстанавливайте параметр по умолчанию (точность параметров по умолчанию составляет 0.5%). Отправка 6 штук 0.1% точности сопротивления для проверки точности: 1k.3k. 9k.10k.100k.40

HC HP-это группа красных зажимов LC LP-это группа черных зажимов

Оболочка, пожалуйста, не трогайте землю. И не трогайте другие заряженные предметы.!

L 0.05uh -- 2000h R 0,1 миллиом -- 20 трлн C 1p -- 20Wanwei метод

Инструкции для покупателей измерения

Внутри нет места для батареи! Размер: 150*115*35 внешний 12 В свинцово-кислотный аккумулятор или три 18650 (Используйте 18650 будьте осторожны, чтобы не допустить короткого замыкания! И переразрядка) с адаптером hangjia 12v1.0a алюминиевый корпус кронштейн 18650 три батареи 2 риск Dc линия ожидания

Пожалуйста, выберите набор еды. Расстояние BNC может быть подключено к стандартным мостовым элементам тестовых коробок.

3 Примечание: в автоматическом режиме измерения, (Нажмите «ноль», чтобы очистить контур измерительного зажима и нажмите «ноль», чтобы очистить короткое замыкание измерительного зажима и нажмите «ноль», чтобы очистить короткое замыкание зажим для измерения и нажмите «ноль» Чтобы очистить от короткого замыкания измерительного зажима и нажмите «ноль», чтобы очистить короткое замыкание). Также есть различные испытательные приспособления, чтобы очистить ноль

4. Измерения внутреннего сопротивления батареи: Используйте сопротивление датчика, а также использовать Конденсатор CBB с напряжением сопротивлением около 1 мкФ -- 5 мкФ 400-630V в серии, который безопасен для использования с низким esr и высоким сопротивлением напряжения. Сначала Измерьте esr1 Конденсатор CBB, а затем Измерьте общий esr2 в серии. Эквивалентное внутреннее сопротивление батареи esr2-esr1

Частота тестирования батареи три блока: 100 н z 1 кГц 7. 8 кажется н

Ключ, соответствующий китайскому стилю меню, диапазон нулевой очистки, руководство

ПрессHANDkeyПосле переключения в ручной режим, три частотных требованияPresszeroОчистить после того, как каждый

Обзор: материнская плата

Этот цифровой мост LCR в основном используется для точного измерения параметров компонентов L, C и R, с широким диапазоном и высокой точностью. Воспроизведение рудного радио, большинство компонентов нуждаются в DIY, без номинальных технических параметров. Например, необходимо знать характеристики reactance резонансных устройств, устройств обнаружения, антенн, наушников, Трансформаторы и другие устройства. Среди них высокочастотный параметр может быть решен с помощью Q метра, в то время как низкочастотный параметр Q метр трудно измерить. Чтобы решить эту проблему, автор считает, что цифровой мост LCR является квалифицированным.

Цели конструкции: 1. Точное измерение реактора L, c,R с точностью лучше, чем 0.5%, и лучше, чем 0.3%, если он проводится пошаговая калибровка

2, легко нарисовать материалы, простая схема, легко изготовить, стоимость должна быть правильно контролирована. Я также узнал детали и принципы моста LCR через дизайн и DIY.

Мост V3.0 Особенности

(1) Основной дисплей 1999,9, вторичный дисплей 999,9

(2) Измерение частоты: 100 Гц/1 кГц/7,8 кГц

(3) измерение на входе (напряжение: 0,2 vrms

(4) Выходное сопротивление: 40 Ом

(5) Основная точность: 0.3%

(6)LCR Автоматическая идентификация/ручное измерение

(7) компенсация калибровки разомкнутой цепи/короткого замыкания

Главный параметр ЖК-дисплей:

Cp: конденсатор параллельного режима

Cs: режим серии конденсаторов

Lp: индуктор параллельного режима

Ls: режим серии индукторов

Rp: параллельный режим сопротивления

Rs: режим серии сопротивления

Вторичный параметров дисплея:

Q: качество факторы

D: фактор износа

Фазовый угол theta:

Rp: эквивалентное параллельное сопротивление

ESR: эквивалентное сопротивление серии

Xp: эквивалент хорошей производительности

Xs: эквивалентная серия

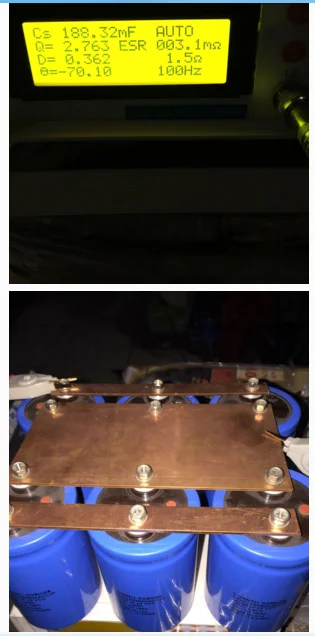

Алтарь друзей обследования19,2Десять тысячУстановка ультрафиолетового (УФ)

(Altar Friends Measured8ten тысячный uF)

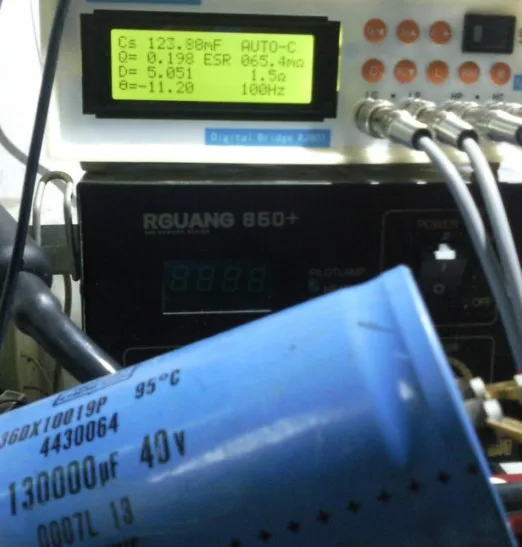

Алтарь друзей Survey13ten thousanduf

Алюминий shelllcrpatch доска

Таблица тестов Altar Friends:

1000 мкФ 16V
