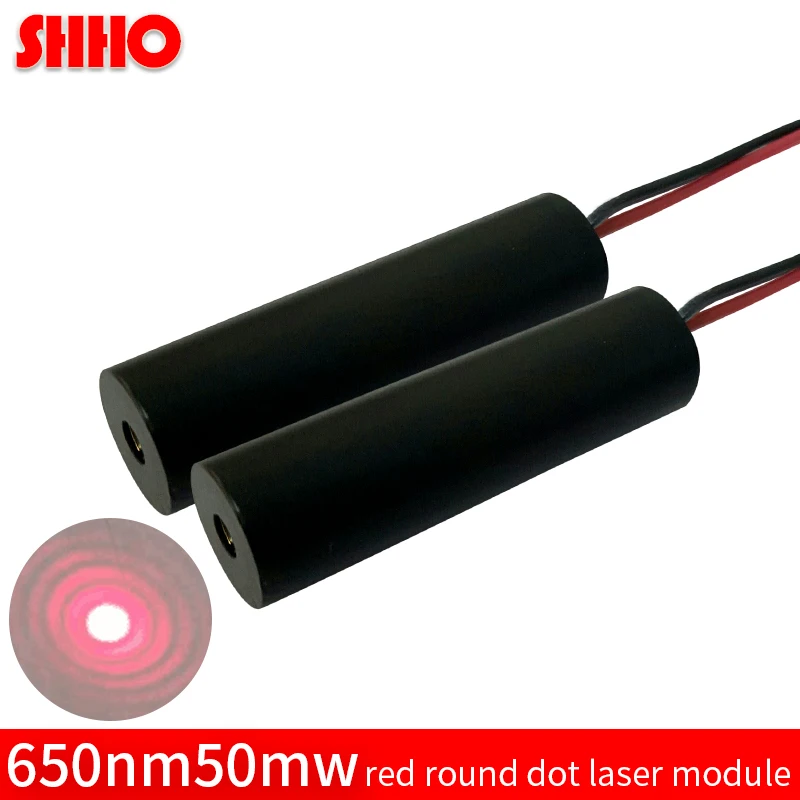

Длительный срок службы 650 нм 50 МВт красный круглый лазерный модуль точечный
1 582,04 руб.
Новое поступление

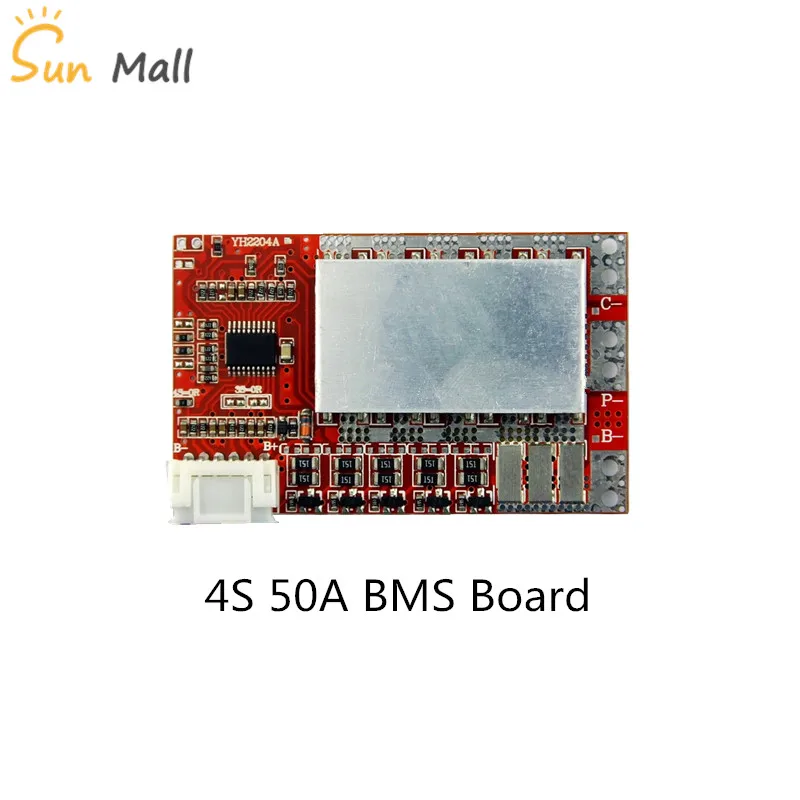

Семейная плата 50A BMS/плата защиты литиевой батареи 55A 3 7 в с балансом|Детали и
304,94 руб.

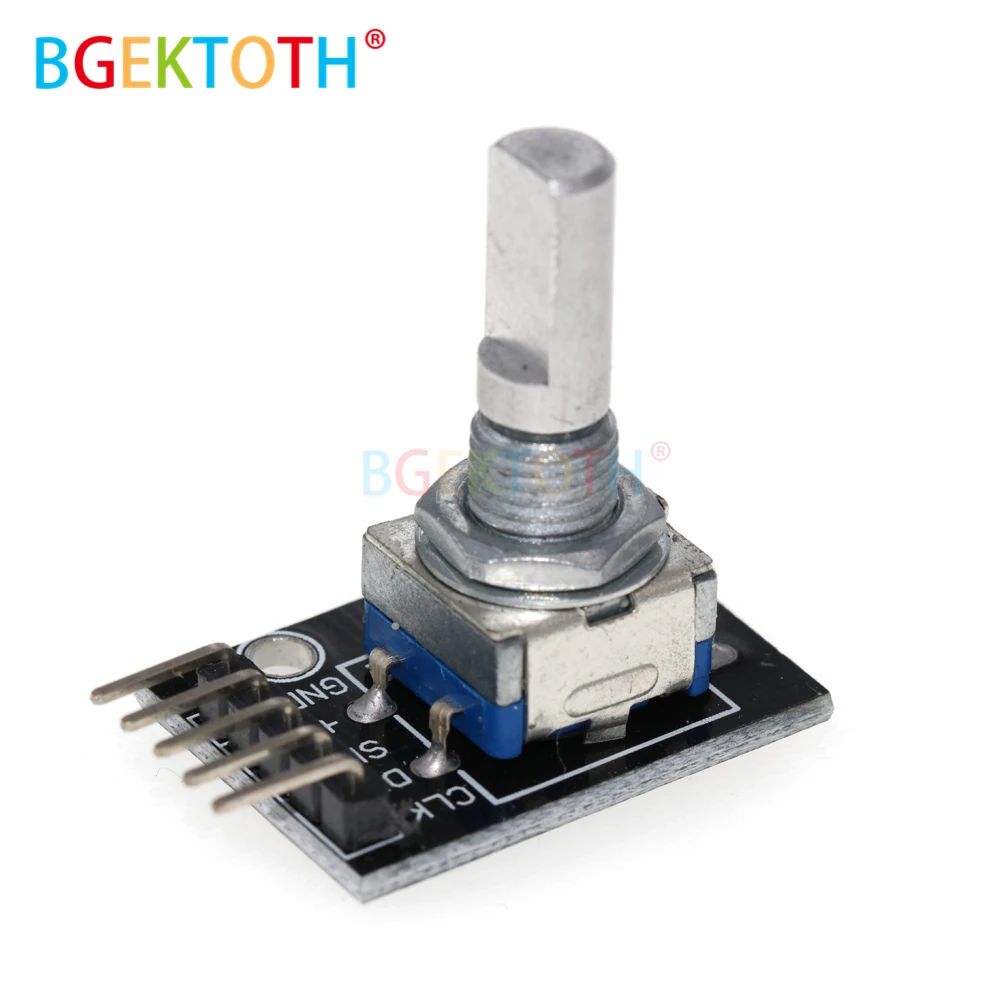

Модуль поворотного датчика Arduno 360 градусов|Детали и аксессуары для приборов| |
37,45 руб.
Импульсный генератор высокого напряжения постоянный ток 12 В 3K 11 кВ супер модули
697,01 руб.
Новинка желтый трибрач и адаптер с тремя челюстями оптическим наконечником
4 914,25 руб.

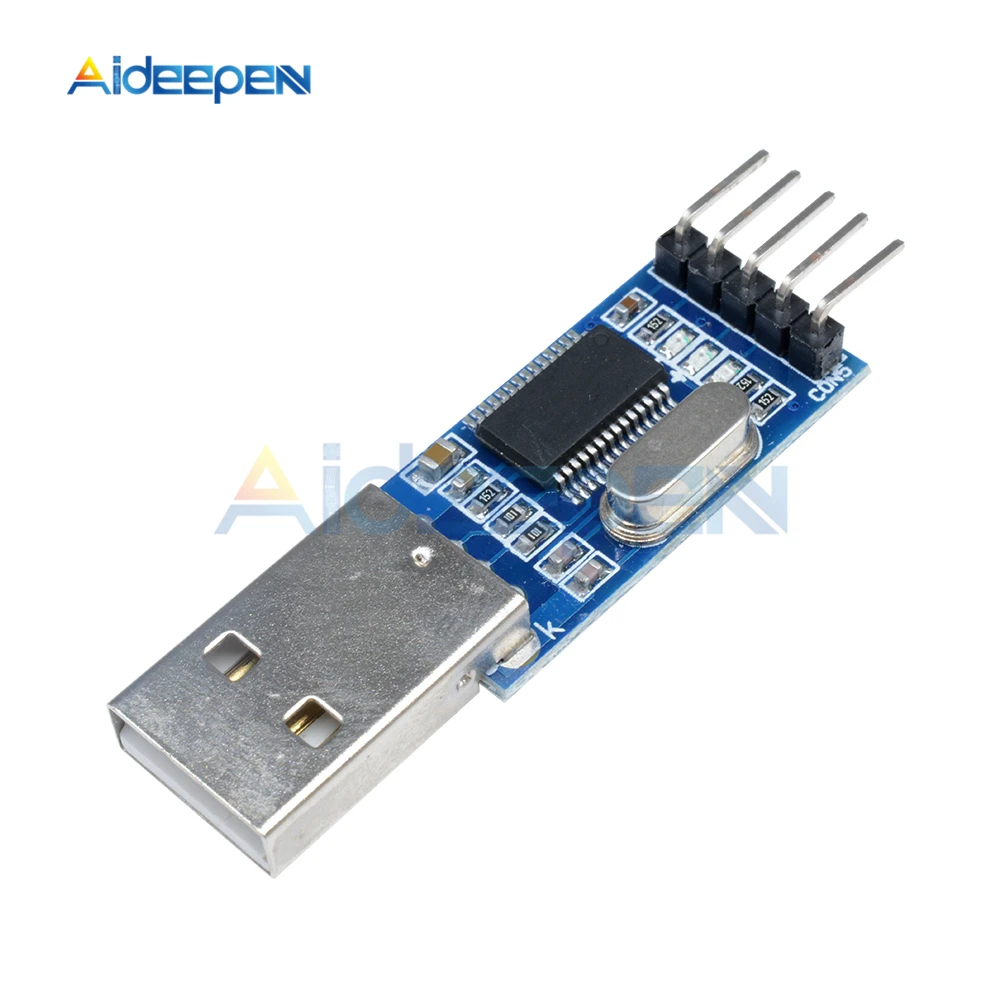

Адаптер преобразователь TTL USB в RS232 модуль PL2303 PL2303HXA плата загрузки для Arduino|Детали
67,26 руб.
10 шт. DCGT0702 AK H01 / DCGT21.51 вставки для Алюминий держатель токарного инструмента
1 690,56 руб.
Большая емкость 10400 мА/ч удобный для переноски размер 4x18650 батарея Портативное
415,00 руб.
VECK Store
Магазина VECK Store работает с 15.07.2019. его рейтинг составлет 91.62 баллов из 100. В избранное добавили 2067 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 2587 наименований товаров, успешно доставлено 3294 заказов. 1194 покупателей оставили отзывы о продавце.
Характеристики
Направленная Эми антенна EMC широкополосная Широкополосная Антенна 290M 1 1G
История изменения цены
*Текущая стоимость 3 845,80 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-03-2026 | 4883.92 руб. | 4981.82 руб. | 4932 руб. |
| Feb-03-2026 | 3960.26 руб. | 4039.63 руб. | 3999.5 руб. |
| Jan-03-2026 | 4806.73 руб. | 4902.10 руб. | 4854 руб. |
| Dec-03-2025 | 4768.9 руб. | 4863.4 руб. | 4815.5 руб. |
| Nov-03-2025 | 3807.94 руб. | 3883.15 руб. | 3845 руб. |
| Oct-03-2025 | 4691.36 руб. | 4785.25 руб. | 4738 руб. |
| Sep-03-2025 | 4652.9 руб. | 4745.3 руб. | 4698.5 руб. |
| Aug-03-2025 | 4614.69 руб. | 4706.66 руб. | 4660 руб. |
Описание товара
Моднявка = ckeditor
Особое напоминание:
Эта ссылка-это только антенна, в комплект не входит SMAAdapter, SMA поворотная головка и так далее.
Эта антенна SR_LPD001_V106(290M-1,1G) даSR_LPD001_V101(300Mto1G) обновленная версия, расширяющая низкую частоту, высокочастотную пропускную способность, улучшая производительность.
SR_LPD001_V106(290M-1,1G)Основные параметры:
- Диапазон рабочих частот: 290M-1,1G
- Размер формы: 330mmX432mm
- Угол направления антенны: 30 градусов
- Мощность: менее than5W
SR_LPD001_V106(290M-1,1G) краткое введение:
Антенна профиль:
Simulationvswrchart:
SimulationS11chart:
Схема моделирования, усиление, усиление антенны in3.5-6,5 dbмежду:
Имитационная схема, 300MHzRadiogram:
Имитационная схема, 1GHzRadiogram:
Фактические measurementS11chart:
Фактические measurementvswrchart:
Применение:
DUTKeep как можно ближе к antenna1 расстояние около метра, условия ближнего поля более сложные, результаты ближнего поля не обязательно переводят результаты intoEMIFar-field во время тестирования. Если сигнал слабый, особенно in30MHz-300MHzFrequency диапазоне, может быть добавлен Высокочастотный и малошумный усилитель К выходу антенны. Я б/у antaixin. ATTENOfAT2000B(20 дБ, 30 МГц-3 ГГц), другие также могут быть использованы. 。 поскольку пропускная способность этой антенны составляет 300 МГц-1 гггч, stay30MHz-300MHzThe эффективность антенны частотного диапазона является относительно низкой, если она не обеспечивает ожидаемый эффект, замените антенну с более низкой частотой.
Будьте осторожны, если антенна не используется в течение длительного времени, пожалуйста, снимите антенну. Поместите горизонтально на рабочий стол, вы можете нажать на него несколько книг. Для предотвращения искажений антенны.
Применение эскизам:
Фактические схемы сценария использования:
Если он меньше, он может даже поставить его на антенну, левый и правый movementDUT 、 rotateDUT, найти максимальную точку излучения в соответствующей частотной точке. (ifDUTNakedPCBplate,toDUTPut некоторые бумаги или пластика под, предотвращая медную кожу короткого замыкания от голой AntennaPCB.)
Общие проблемы:
Слабый сигнал, способы улучшения чувствительности:
1. Антенна направленная. (преимущество заключается в том, что эффект космического беспорядка может быть уменьшен.), направление angle30degree, выровняйте небольшой конец антенны.
2. Направление радиополяризации, уровень антенны, давайте попробуем вертикальное размещение.
3. Близкая антенна и дальность действия.
4. Вращается, узнайте, где большая утечка излучения.
5. Некоторые спектрометры имеют аттенюаторы на своих входных портах, аттенюатор to0 дб.
6. Частотный спектрометр экс-заводской дисплей блок является generallydBm, лучший блок установлен todBu,EMCUse во время testingdBuCompany.
7. AccessRFamplifier, преимущество заключается в усилении полезных сигналов., недостатком является то, что он также усиливает шум.
Добавить усилитель, контрастную схему без усилителя:
Нет усилителя, нет, DUT, также есть много электромагнитных захватов в видимой среде.
Plus20dbусилитель, сигнал был усилен., шум был усилен.
Похожие продукты
Похожие продукты
Plus32dbусилитель, исходя из ситуации, когда шум усиливается, это 32dbпроизводительность усилителя лучше.
