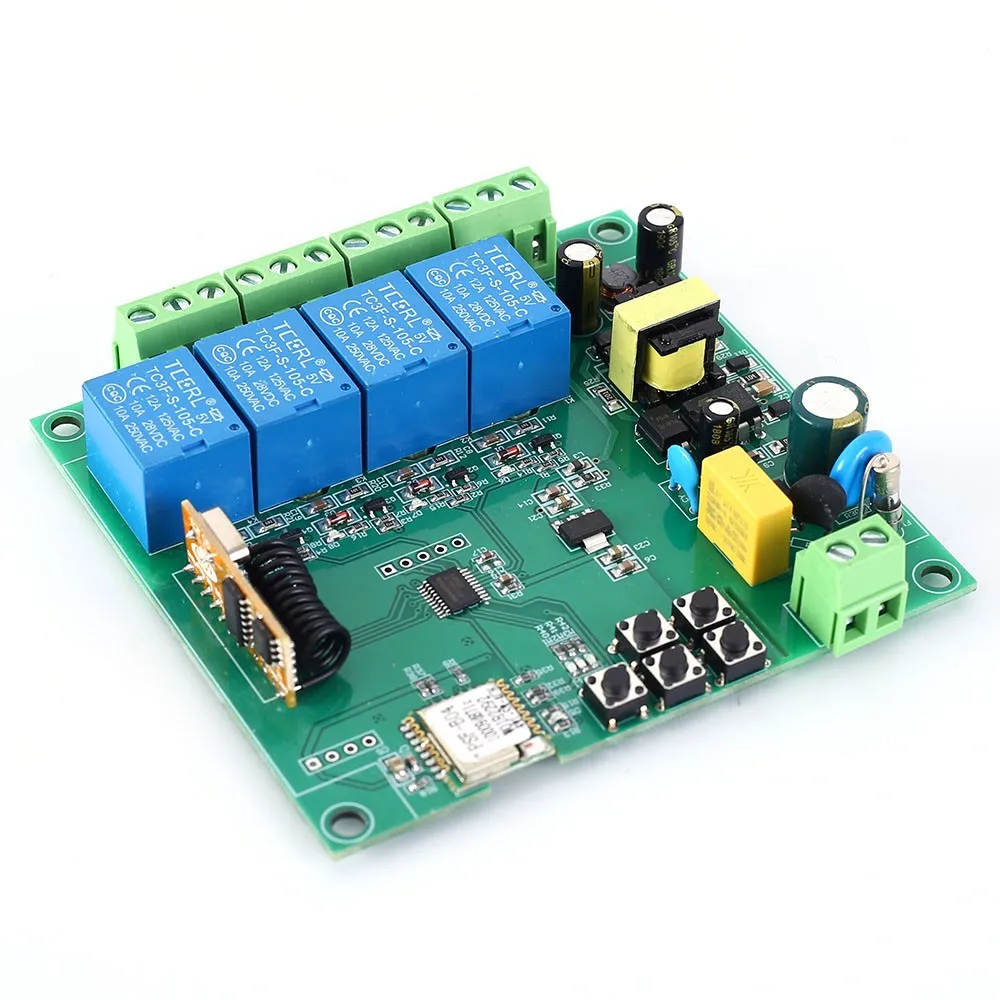

4 канальный беспроводной Wi Fi переключатель с интеллектуальным управлением

4 канальный беспроводной Wi Fi переключатель с интеллектуальным управлением

220V с 433 МГц RF пульт Управление

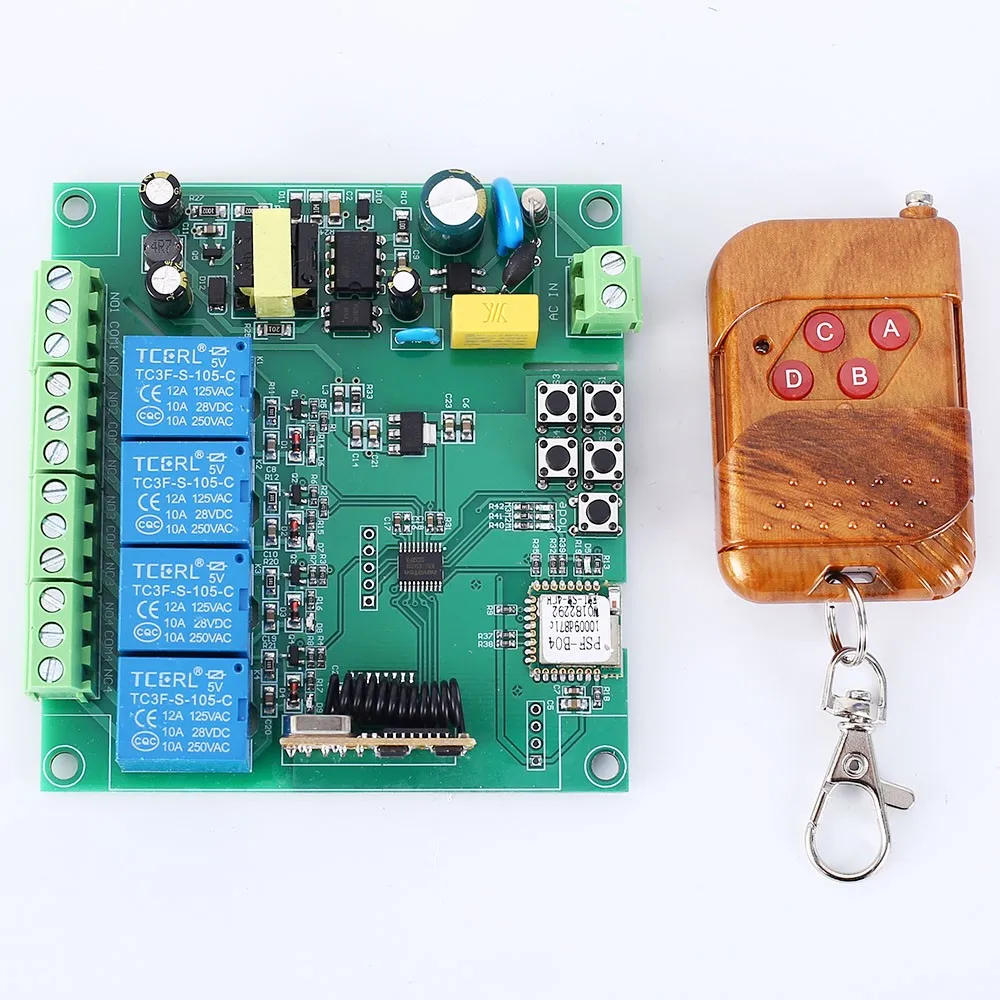

1. Описание: Речь идет о WI-FI модуль на 4 канала (4-полосная) WI-FI беспроводной переключатель. Он интегрируется с MCU и приемником 433 МГц и управлением кнопками. Он поддерживает подключение и управление 4 бытовыми приборами, которые можно отдельно включить/выключить с помощью приложения eWeLink и пульта дистанционного управления 433 МГц даже кнопки на модуле. Пользователи могут переключаться между 3 режимами: режим самоблокировки, режим инширования и режим блокировки. В режиме самоблокировки пользователи могут включить/выключить 4 подключенных устройства самостоятельно. В режиме инчинга пользователи могут включить подключенные устройства для 1s. В режиме блокировки пользователи могут включать 1 устройство каждый раз и одновременно выключать другие устройства. Корпус поддерживает din-рейку! (Посылка не включена!) din-рейка-это металлическая рейка стандартного типа, широко используемая для монтажных автоматических выключателей и промышленного контрольного оборудования внутри стойки оборудования. 2. Особенности: 1>. Поддерживает управление приложениями; 2>. Поддерживает пульт дистанционного управления 433 МГц RF; 3>. Поддерживает управление кнопками; 4>. Поддерживает отслеживание статуса, своевременные отзывы о состоянии бытовой техники в вашем приложении; 5>. Поддерживает удаленное Включение или выключение дополнительных устройств; 6>. Поддерживает одиночные/повторные/Обратный отсчет времени; 7>. Поддерживает многочисленные WIFI смарт-переключатели в одной учетной записи; 8>. Поддержка самостоятельного включения/выключения 4 бытовых приборов; 9>. Поддержка режима самостоятельной блокировки, режима инширования и режима блокировки; 10>. Поддержка таймера обратного отсчета и таймера по расписанию; 11>. Поддержка совместного управления; 12>. Поддержка iOS и Android; 13>. Простая установка, простота в обращении и может быть активирована немедленно и стабильно; 14>. Приложение поддерживает несколько языков; 3. Параметры: 1>. Рабочее напряжение: 85 ~ 250 В переменного тока 2>. Напряжение нагрузки: 85-250 В переменного тока или 0-30 В постоянного тока 3>. Ток нагрузки: 10A/канал (макс.) 4>. WI-FI стандарт: 2,4 ГГц b/g/n 5>. Рабочая температура:-20 ℃ ~ 85 ℃ 6>. Рабочая влажность: 5%-95% относительной влажности 7>. Размер контроллера: 93*89*18 мм 8>. Размер пульта дистанционного управления: 64*39*16 мм 4. Функция: 1>. Запланированное время Пользователи могут задать Повтор или отдельные графики синхронизации для включения/выключения устройств в соответствии с вашими потребностями. Вообразите, что светильник выключается в вечернее время (10:00 вечера) и в утреннее время (7:00 утра) каждый день автоматически. 2>. Таймер обратного отсчета Таймер обратного отсчета позволяет пользователям включать/выключать устройство во время обратного отсчета. Эта функция поддерживает до 24 часов обратного отсчета. Он может быть широко применен к устройствам с батареей для зарядки. Просто представь, что ваш мобильный телефон прекратил зарядку после 3 часов обратного отсчета. 3>. Циклическая Синхронизация EWeLink-это первое приложение smart home на внутреннем рынке, которое выпускает мощную функцию синхронизации. Циклический таймер позволяет пользователям включать/выключать устройство с заданными интервалами и работать в течение определенного времени. С циклическим таймером вы можете запускать устройство каждые 30 минут и работать в течение 10 минут каждый раз. 4>. Функция группирования Это позволяет пользователям назначать все добавленные устройства для разных групп, чтобы они могли легко проверять и управлять устройствами. Чтобы использовать эту функцию, просто нажмите на выпадающее меню в верхней части списка устройств. Создайте группу с именем «Мой кабинет» и добавьте все бытовые приборы в кабинет в группу для удобного управления. 5>. Умная сцена Смарт-сцена позволяет пользователям использовать одно устройство для автоматического включения/выключения одного или нескольких устройств. Таким образом, вы можете создать две сцены с именем «Возвращение домой» и «оставить дом». Как только вы приедете или выходите из дома, дверь открывается/закрыта, свет или другая бытовая техника автоматически включается/выключается. 6>. Общий контроль Владельцы устройств могут поделиться контролем своих собственных устройств с другими пользователями eWeLink. Пригласите членов вашей семьи вместе управлять вашим умным домом! Нажмите на «shares» и Введите идентификатор eWeLink, с которым вы хотите поделиться (либо номер телефона, либо адрес электронной почты), убедитесь, что человек также онлайн. После подтверждения сообщения о приглашении он/она будет иметь право управлять вашими устройствами. 5. Режим работы: 1>. Изменение режима работы: По умолчанию используется режим самоблокировки. Светодиодный индикатор, соответствующий режиму работы, включается при нажатии кнопки «режим». M1: Красный светодиодный индикатор. Автономный режим блокировки; M2: синий светодиодный индикатор. Режим инчинга; M3: зеленый светодиодный индикатор. Режим блокировки. 2>. Режим самоблокировки: Управляйте каждым выходным разъемом 4.-выходное реле канала работает независимо друг от друга. Например, если пользователи включили CH1, подключенное устройство продолжает включаться. Если пользователи выключат CH2, подключенное устройство будет выключено. Например: Нажмите кнопку CH1, реле CH1 будет продолжать работать; Нажмите еще раз, реле CH1 выключено. 3>. Режим инчинга: это также режим без блокировки Управляйте каждым выходным разъемом 4.-выходное реле канала работает независимо друг от друга. Пользователи могут включить подключенные устройства для 1s. Например, пользователи могут включить подключенное устройство CH1 для 1s, затем автоматическое выключение. Например: Нажмите кнопку CH1, реле CH1 будет продолжать работать в течение 1s, а затем автоматическое реле CH1. 4>. Режим блокировки: 4 выхода связаны друг с другом, только один выход может работать одновременно. Пользователи могут включать 1 устройство каждый раз и одновременно выключать другие устройства. Например, если пользователи включили CH2, то при включении CH3 CH2 будет автоматически отключен одновременно. 6. Кнопка управления: 1>. Модуль можно управлять кнопкой на модуле. 2>. Используйте шаги: Шаг 1: подключите источник питания переменного тока 85 ~ 250 В на входном терминале. (Примечание: Пожалуйста, не Подключайтесь к нагрузке, прежде чем выбрать режим работы и тест.) Шаг 2: нажмите кнопку «режим», чтобы выбрать рабочий модуль. Шаг 3: тест. E.g нажмите кнопку S2, затем реле вывода CH2(NO2/COM2) включится, и светодиодный индикатор вывода D7 включится одновременно. Шаг 4: Удалите источник питания, а затем подключите к выходному терминалу. 7. Пульт дистанционного управления: 1>. Модуль может управляться дистанционным контроллером 433 МГц. 2>. Соответствие между пультом дистанционного управления и модулем: 'A' на пульте дистанционного управления соответствует CH1; 'B' на пульте дистанционного управления соответствует CH2; 'C' на пульте дистанционного управления соответствует CH3; 'D' на пульте дистанционного управления соответствует CH4; 3>. Используйте шаги: Шаг 1: подключите источник питания переменного тока 85 ~ 250 В на входном терминале. (Примечание: Пожалуйста, не Подключайтесь к нагрузке, прежде чем выбрать режим работы и тест.) Шаг 2: нажмите кнопку «режим», чтобы выбрать рабочий модуль. Шаг 3:Test.E.g нажмите кнопку 'C', затем выключите выходное реле CH3(NO3/COM3), и светодиодный индикатор D8 включится одновременно. Шаг 4: Удалите источник питания, а затем подключите к выходному терминалу. 4>. Если пользователь должен использовать тот же тип другого пульта дистанционного управления 433 МГц. Он должен соединиться между модулем и пультом дистанционного управления следующим образом: Шаг 1: нажмите любую кнопку на оригинальном пульте дистанционного управления, которая включает посылка в течение 2 секунд. Шаг 2: кнопка спуска после включения светодиодный индикатор. Шаг 3: нажмите любую кнопку на новом пульте дистанционного управления. Шаг 4: это означает удачное сопряжение, если светодиодный индикатор мигает 4 раза. 5>. Если пользователям требуется четкое соответствие между модулем и пультом дистанционного управления. Требуется четкое соответствие следующим образом: Шаг 1: нажмите любую кнопку на оригинальном пульте дистанционного управления, которая включает посылка в течение 8 секунд. Шаг 2: это означает успешное сопряжение, если светодиодный индикатор выключен. 8. Приложение eWeLink интеллектуальное управление: 1>. Модуль может управляться с помощью приложения интеллектуального управления. 2>. Он может добавлять/делиться/удалять устройство, устанавливать задержку, дистанционное управление приложением, получать статус работы и так далее. 3>. Шаги сопряжения: Шаг 1: Установите и зарегистрируйте приложение eWeLink, выберите соответствующий язык. Используйте приложение для «APP Store» или «Google Play» или официальный веб-сайт eWeLink. Шаг 2: подключите источник питания переменного тока 85 ~ 250 В на входном терминале. (Примечание: Пожалуйста, не Подключайтесь к нагрузке, прежде чем выбрать режим работы и тест.) Шаг 3: Убедитесь, что модуль в диапазоне WIFI и телефона подключен к тому же WIFI роутеру. Шаг 4: откройте приложение eWeLink. Шаг 5: удерживайте нажатие на кнопку конфигурации любой в S1-S4 более 7 секунд. Когда светодиодный индикатор D5 начинает мигать, а затем нажмите кнопку «Добавить устройство». Шаг 6: выберите «Прикосновение» в приложении. Шаг 7: введите имя WIFI и пароль, который подключается к телефону. Шаг 8: ожидание и настройка около 3 минут. Шаг 9: если сопряжение не сработает, попробуйте несколько раз. Шаг 10: сброс имени устройства модуля после успешного подключения. Шаг 11: тест и набор модулей. 4>. Используйте шаги: Шаг 1: Убедитесь, что уже успешно соединены между модулем и приложением. Шаг 2: Убедитесь, что модуль находится в диапазоне WIFI. Шаг 3: Убедитесь, что телефон подключен к Wi-Fi/4G/3G/2G. Любой интернет. Это означает, что телефон не должен подключаться к WIFI после успешного сопряжения. Шаг 4: Подключите к выходному терминалу. Шаг 5: подключите источник питания переменного тока 85 ~ 250 В на входном терминале. Шаг 6: установите режим работы. Шаг 7: использование и управление модулем. 9. Отношение режима управления: 1>. Он может поддерживать три управления одновременно. Например, пользователь может включить CH1 кнопкой, но выключить с помощью пульта дистанционного управления или приложения. 2>. Приложение может получить статус работы при помощи кнопки или пульта дистанционного управления. 10. Описание состояния индикатора WIFI: Период мигания индикатора составляет 2 секунды. Светодиодный индикатор включается при высоком уровне и выключается при низком уровне, как показано на рисунке. А. Нормально: модуль работает нормально, и он правильно подключен к облачному серверу. В этот момент вы можете управлять модулем через приложение. В любом другом режиме невозможно управлять модулем через приложение. B. Нет WIFI: модуль не может подключиться к маршрутизатору. C. Нет сервера: модуль успешно подключен к маршрутизатору, но не может подключиться к серверу. D. Незарегистрированный: модуль еще не связан с какой-либо учетной записью приложения. Е. Обновление: обновляется прошивка модуля. F. Настройка G1: модуль находится в режиме AP. Режим конфигурации используется модулем для получения необходимой информации о сервисной сети, предоставляемой приложением mobile terminal. Включая SSID маршрутизатора, пароль и IP сервера, номер порта и т. д. G: Настройка G2: модуль находится в режиме касания. Режим конфигурации используется модулем для получения необходимой информации о сервисной сети, предоставляемой приложением mobile terminal. Включая SSID маршрутизатора, пароль и IP сервера, номер порта и т. д. 11. Применение: 1>. Умный дом. Пульт дистанционного управления бытовой техникой, такой как кондиционер, электрические вентиляторы, рисоварки, фонари и т. Д.; 2>. Автоматическое управление двигателем; 3>. Интеллектуальная работа производственного цеха; 4>. Интеллектуальный контроль за сельским хозяйством; 12. Примечание: 1>. Он не может выводить напряжение, поэтому модуль не может подключаться к нагрузке напрямую! 2>. Это модуль релейного выхода. Пользователю необходимо подключить напряжение нагрузки для нагрузки. 3>. В первый раз, когда сопряжение, телефон должен быть подключен к WIFI от маршрутизатора. Не нужно подключаться к WIFI после успеха сопряжения. 4>. Входное питание переменного тока и не может обеспечить напряжение от постоянного тока. 13. Часто задаваемые вопросы: 1>. Почему реле начинает работать автоматически после включения питания? В: плохой контакт, пожалуйста, удалите источник питания и повторно подключите более одного раза. 2>. Почему пара не может успешно работать? В: Пожалуйста, убедитесь, что модуль находится в диапазоне WIFI от маршрутизатора. Телефон подключается к тому же WIFI. Во-вторых, нужно попробовать более одного раза. 3>. Может ли он получить статус работы? В: да, приложение может получить статус работы. 4>. Почему приложение выключается и модуль не может управляться после успешного сопряжения? В: модуль необходимо установить внутри после успешного сопряжения около 1-2 минут. Затем проверьте «описание состояния индикатора WiFi», чтобы найти причину. Проверьте, устанавливает ли ваш маршрутизатор MAC-адрес фильтрации. Удалите устройство и повторите сопряжение. Используйте маршрутизатор 2,4G и не используйте другие. 5>. Почему нельзя добавить устройство? В: закройте WIFI на телефоне и подождите более 10 минут. Затем перезагрузите Модуль и повторно подключите WIFI. Держите модуль близко к маршрутизатору. 14. Посылка: 1>.1 шт AC 220V 4CH WIFI релейный модуль; 2>.1 шт. 433 МГц пульт дистанционного управления;

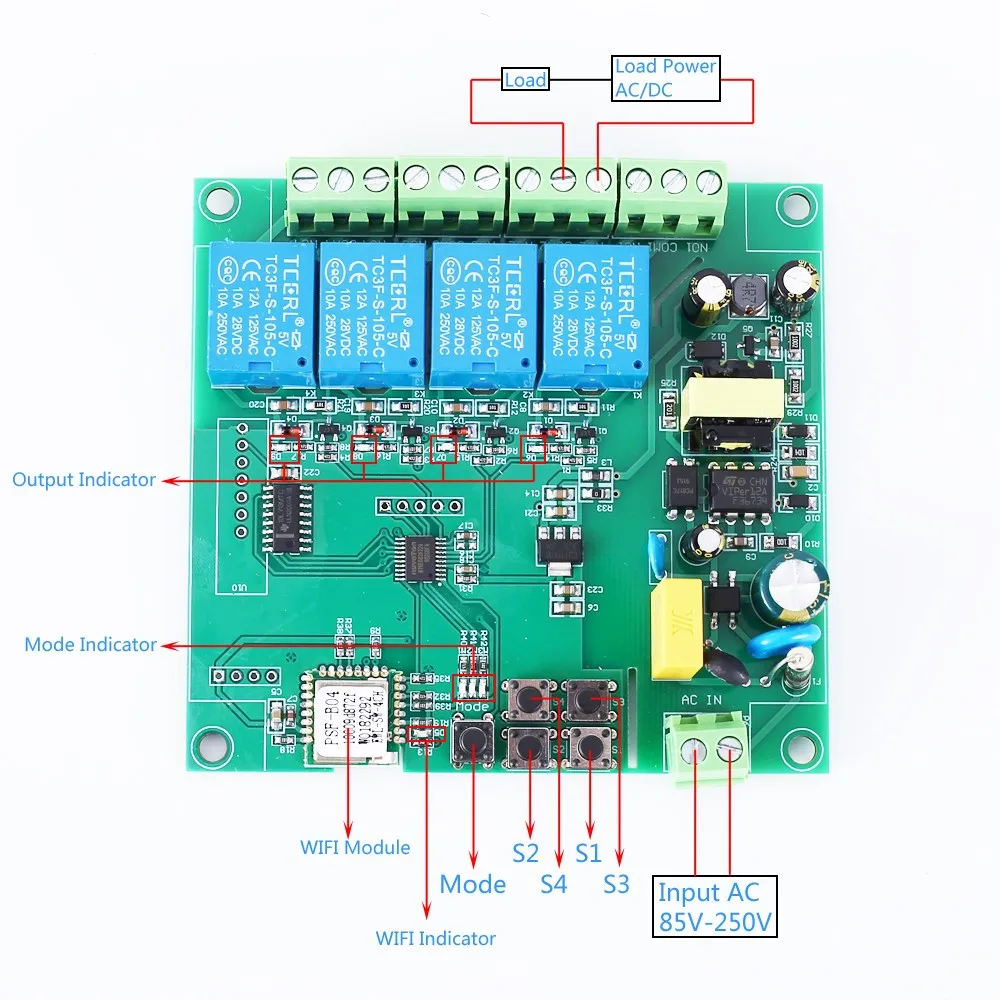

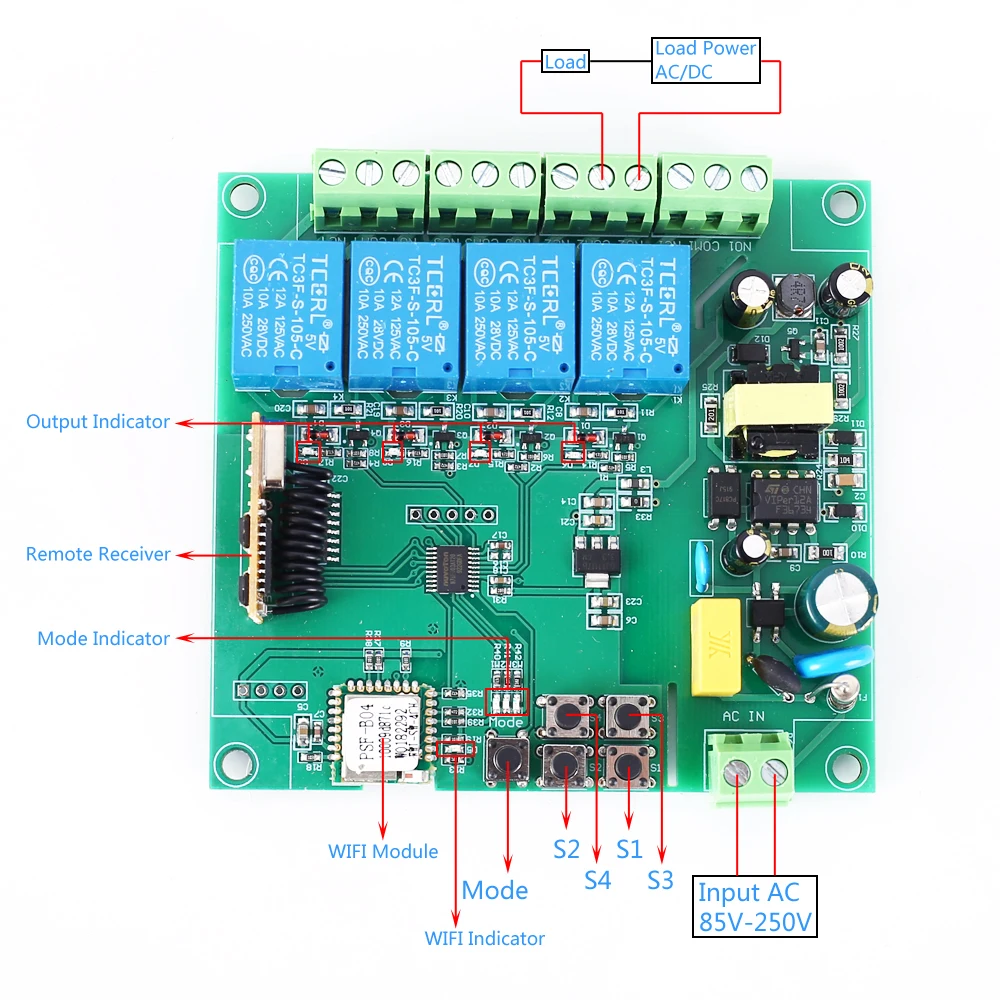

220 В релейный модуль

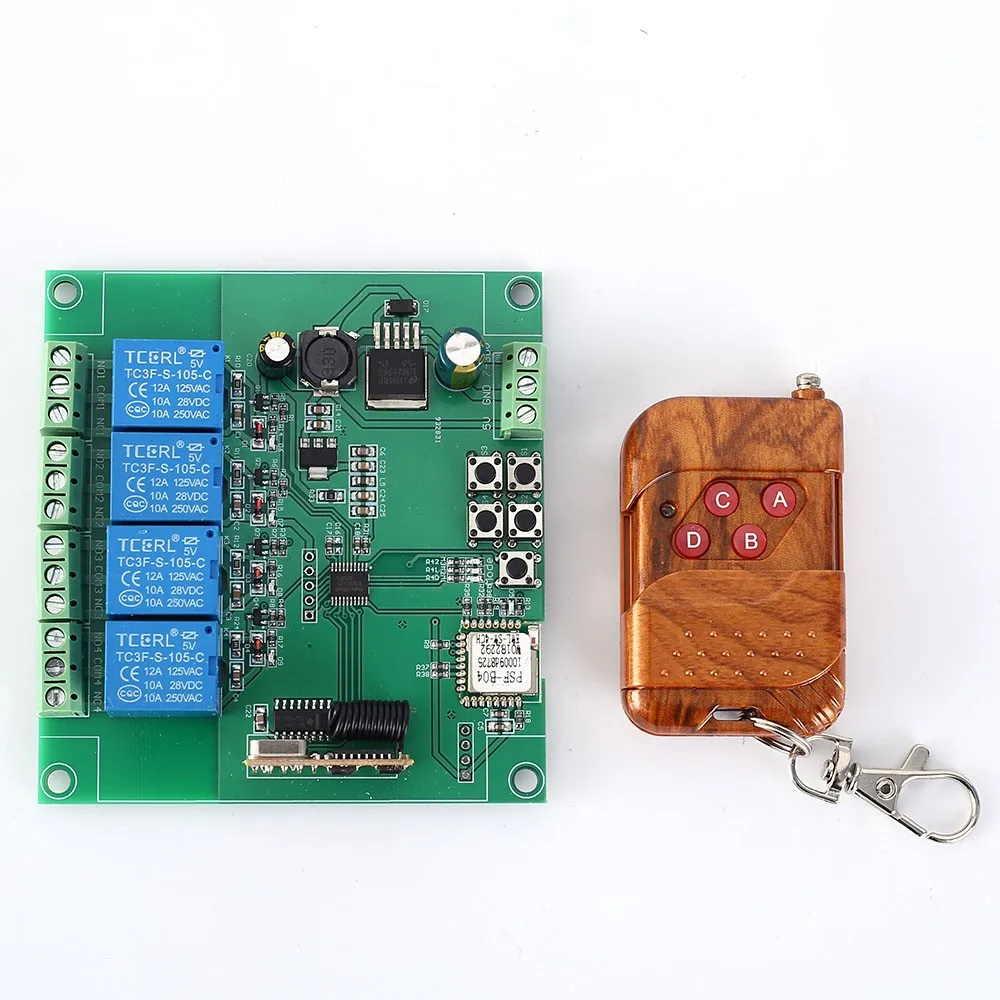

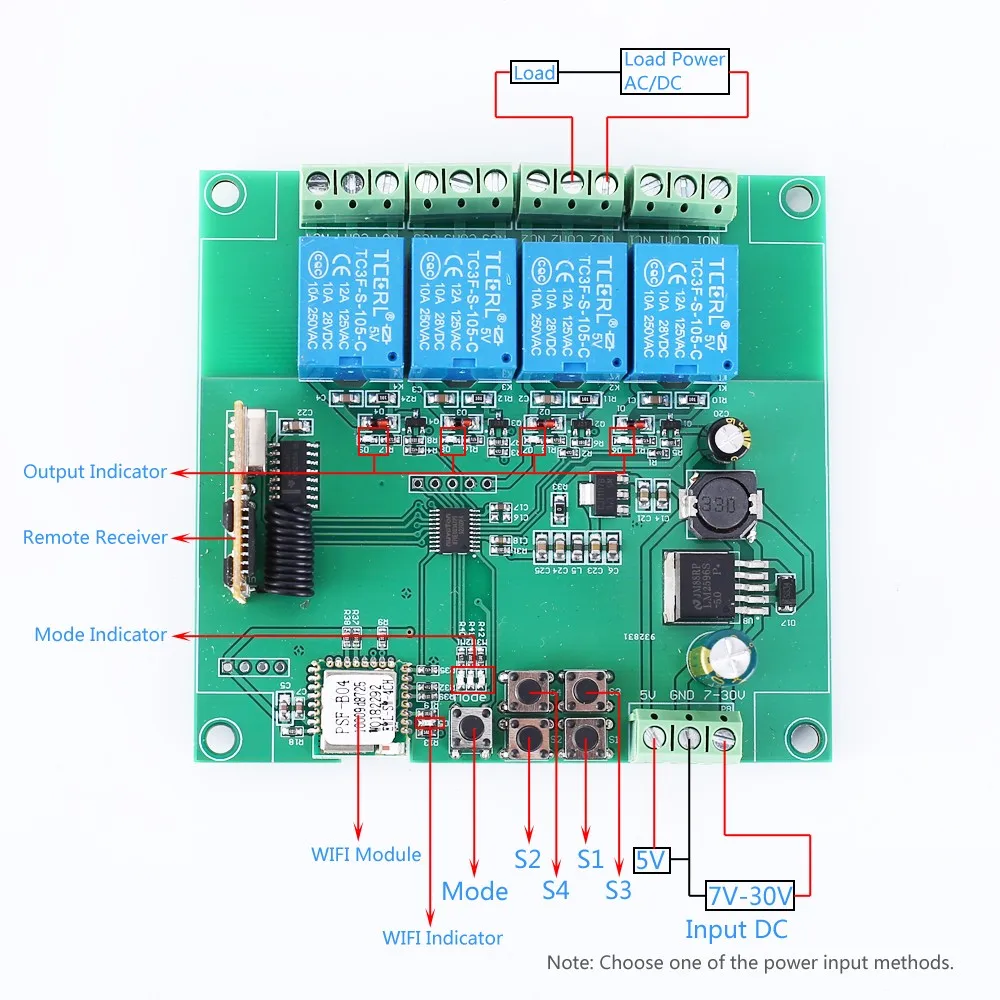

5-30 в с дистанционным управлением 433 МГц

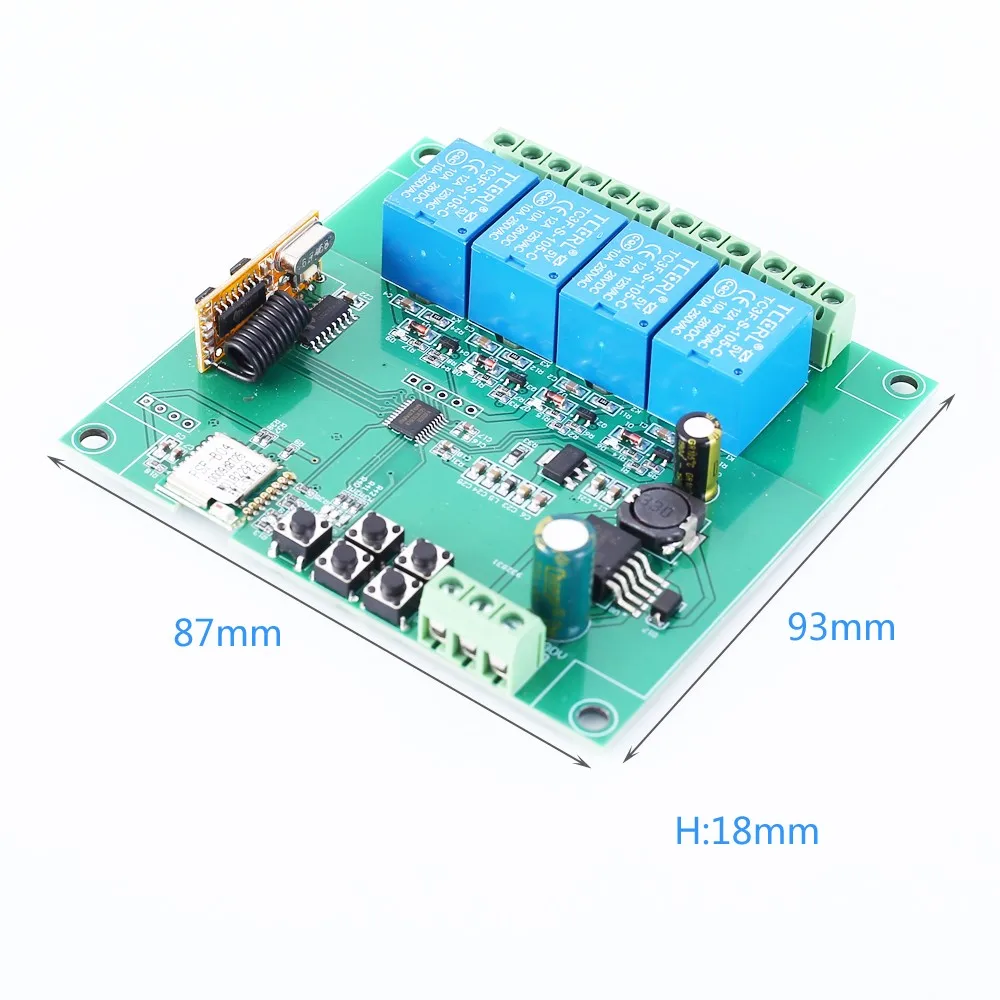

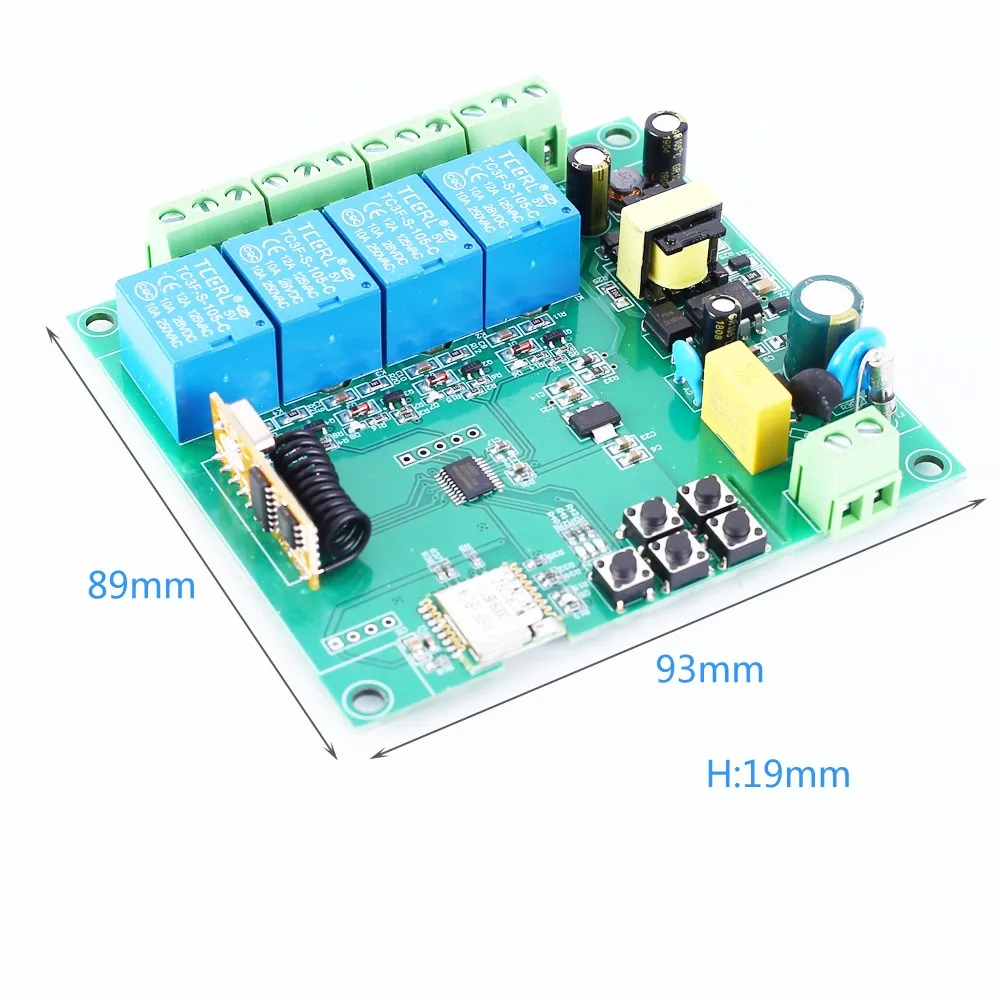

Параметры: 1>. Рабочее напряжение: 5 В постоянного тока или 7 В постоянного тока-30 в 2>. Напряжение нагрузки: 85-250 В переменного тока или 0-30 В постоянного тока 3>. Ток нагрузки: 10A/канал (макс.) 4>. WI-FI стандарт: 2,4 ГГц b/g/n 5>. Рабочая температура:-20 ℃ ~ 85 ℃ 6>. Рабочая влажность: 5%-95% относительной влажности 7>. Размер контроллера: 93*87*18 мм 8>. Размер пульта дистанционного управления: 64*39*16 мм

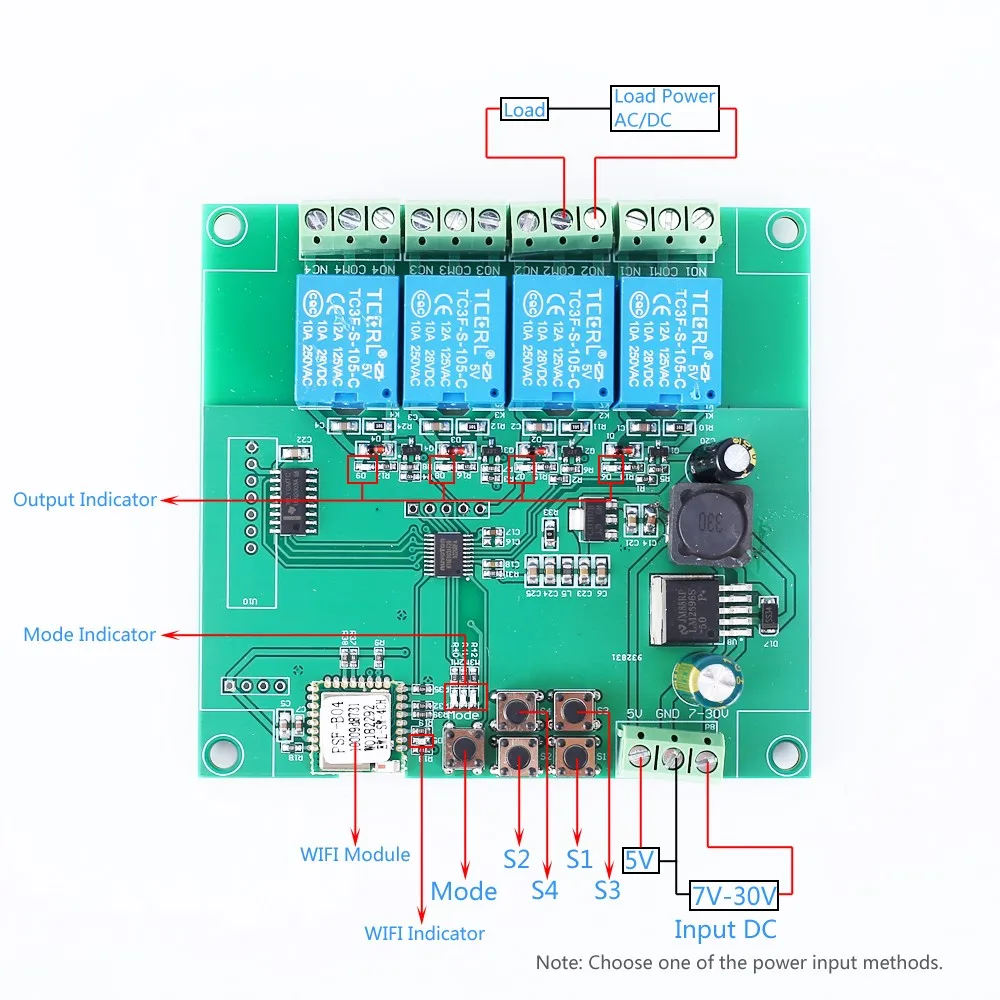

Релейный модуль 5-30 в
