| Описание: |
- Особенности:
Новейшая версия! Поддержка iPhone/ Android телефонов
Примечание: тщательно проверьте версию, которая вам нужна, прежде чем размещать заказ! ~ :)

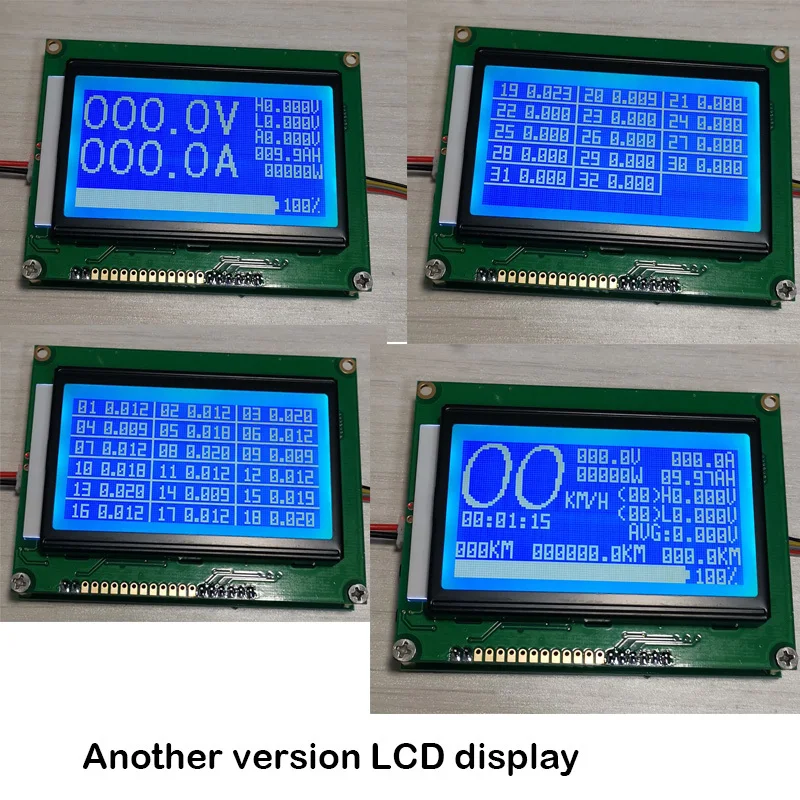

BMS с ЖК-дисплеем, ток 300A/200A/150A/100A/70A: 300A/200A/150A/100A/70A + трубка MOS + экран дисплея
Ni ЖК-дисплей 300A/200A/150A/100A/70A BMS: 300A/200A/150A/100A/70A, ток + трубка MOS, без других наборов
Только в том случае, Экран дисплея: только в том случае, Экран дисплея, без каких-либо иных наборы
Видео на русском языке:Http://www.youtube.com/watch?time_continue=1&v=9caa03JSWhM
У нас есть английская, русская, китайская версия АПК, а также другие файлы для установки и подключения документов
Если вам это нужно, предоставьте свое электронное письмо, и мы вышлем вам
Также у нас есть видео на английском, свяжитесь с нами для этого :)
Защитная плата BMS для аккумулятора, описание функции:
Поддержка:
10S -24S литий-ионная аккумуляторная батарея (30V-102V литиевая батарея для сотового телефона)
13S -24S lifePo4 батарея (30V-88V литиевая батарея фосфат железа)
15S -24S аккумулятор лто (30V-68V литиевая батарея для сотового телефона)
По умолчанию указаны литий-ионные параметры. Когда вы подключаете телефон к bluetooth, вы можете нажать и настроить параметры lifePo4 / LTO. По умолчанию устанавливается 24 сек, если вы используете для другого количества ячеек, замените их в приложении.
Одиночные сотовые диапазон индикатора напряжения 1V-4,6 V. Высокая точность обнаружения напряжения в ячейках составляет менее 5 мА
Зарядный ток никель-металл-50A
Ток разряда: 70A 100A 150A 200A 300A для того, чтобы выбрать
Баланс тока: 200 мА. Контролируемый режим балансировки, когда начинается зарядка, разница в напряжении может быть обнаружена обнаруженной разницей в напряжении, чтобы быть больше, чем установленное значение.
Высокоточный кулонный счетчик, функция контроля температуры, измерение скорости зала

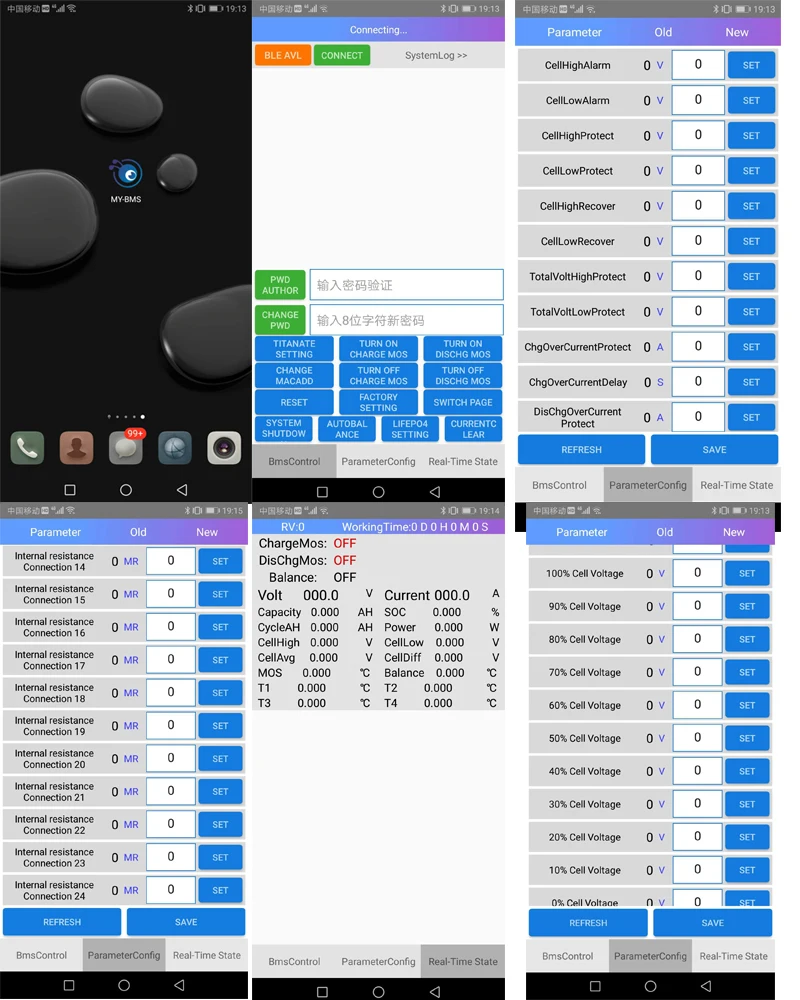

Подключение по Bluetooth: Поддержка телефонов android, iphone, IOS
Android имеет приложение на английском/русском языке, iphone имеет китайское приложение
Поддержка ячеек: li-ion , Lipo , 18650, Lifepo4 , LTO и так далее
Напряжение точность: одна ячейка Напряжение дальность обнаружения (1,5-4,6 V), таким образом, поддерживает различные сотовый использования, точность мерок вручную может составлять 3 мВ
Защита свисающего провода: обнаруживает, что провод не очень хорошо сваривается, и вызывает напряжение, является неправильным. Защита свисающего провода
Защита от перезарядки: подключение к Bluetooth для установки высокоточного напряжения обнаружения, защита от перезарядки и защита от перенапряжения
Защита от перегрузки: Подключение Bluetooth для настройки высокоточного напряжения обнаружения, защита от переразряда с одной ячейкой и защита от перенапряжения
Защита от короткого замыкания: может быть подключен к Bluetooth, чтобы установить значение защиты от короткого замыкания, изменение на 0 выключено, защита от короткого замыкания
Защита от перегрузки по току: может быть подключен к Bluetooth для настройки значения защиты от перегрузки по току (максимум 300 а)
Текущее Обнаружение: в пределах текущего диапазона от приобретенной платы защиты
Защита от контроля температуры: защитная плата имеет встроенный сбалансированный контроль температуры, температуру питания и может быть подключена к 4 температурным элементам для предотвращения высокой температурной опасности.
Баланс тока: 200 мА, высокое напряжение по сравнению с низким напряжением разряд баланс
Ток разряда: см. Ток при выборе покупки как пиковый ток разряда
Ток зарядки: менее 50 А
Счетчик кулонов: слишком длительное подключение к батарее 1-24 с, что делает провод слишком большим, напряжение ячейки слишком велико во время зарядки и разрядки, не может использоваться нормально
Внутреннее сопротивление подключения: на основе зачета тока во времени, точно рассчитает оставшийся аккумулятор и ток зарядки
![ds]()
![QQ截图20190831072038]() ![O1CN012U6u6x1WWbxFVqZrM_!!3235522796]()
![O1CN01yUQeWt1WWbxHRNtUp_!!3235522796]()
![1]() ![2]() ![3]() ![4]() ![5]() ![6]() ![7]() ![8]()
![9]() ![10]() ![11]() ![12]() ![13]() ![14]() ![16]()
![HTB1n1l4d8Cw3KVjSZR0q6zcUpXad]()
![32]() ![44]() ![45]() ![48]() ![49]() ![50]() ![51]() ![56]() ![HTB1sIF3d81D3KVjSZFyq6zuFpXaE]() ![HTB14nmooMnH8KJjSspcq6z3QFXa1]()
О кнопках запуска и закрытия:
1. Если плата защиты отключена из-за аномального отключения питания, требуется только короткая Кнопка нажатия, чтобы начать нормальную работу BMS.
2. Во время нормальной работы защитной платы нажмите и удерживайте эту кнопку более 5 секунд, затем отпустите кнопку, защитная плата автоматически отключит питание, перестанет работать, нулевой расход энергии, короткое нажатие может воплотить дисплей подходящего экрана панели защиты переключателя.
3. Защитная плата, если разряжаемая трубка не включается более 5 минут, защитная плата автоматически отключит питание, перестанет работать и будет потреблять нулевую мощность.
4. Если блок питания BMS отключен по причине второго и третьего условий, нажмите кнопку питания в течение 3 секунд, чтобы начать нормальную работу защитной платы.
5. Если соответствующий дисплей подключен, Нажмите эту кнопку, чтобы переключить экран.
6. Кнопка питания обеспечивает качественную изоляцию, в противном случае она может не быть в состоянии автоматически выключить блок питания BMS.
О встроенном Bluetooth;
Bluetooth включается, только когда материнская плата не находится в режиме ожидания. Через 3 минуты плата включится, плата без тока перестанет включаться в режим ожидания, а Bluetooth будет выключен. Система отменит режим ожидания, учитывая ток разряда или зарядки, и Bluetooth будет включен. Вы можете наблюдать за мощными светодиодными лампами с обеих сторон защитной платы. Если они всегда включены, вы можете подключить Bluetooth. Если система находится в режиме ожидания, вы можете Короткое нажатие на кнопку запуска защитной платы, чтобы активировать Bluetooth один раз. Или перезапуск платы защиты, чтобы активировать Bluetooth. Убедитесь, что Bluetooth включен. В настройках системы телефона настройки Bluetooth, поиск устройств Bluetooth. Поиск один раз, Без поиска. Пожалуйста, поиск несколько раз. Имя (BMS_ANT) иногда показывает null, нажмите пароль сопряжения 1234. Откройте приложение, которое вы загрузили, и нажмите подключить устройство, выберите устройство, которое вы только что подключили
Калибровка защитной платы:
1. Одиночные сотовые напряжения Калибровка: вы можете настроить "системы Опорное напряжение" (по умолчанию составляет около 3,0) для того, чтобы медленно увеличить размер 0,001, с отложным воротником, вы можете изменить значение напряжения устройства до тех пор, пока не станет точным!
2. Общая калибровка давления: вы можете отрегулировать «Общий параметр калибровки давления» (по умолчанию составляет около 3330), Медленно отрегулируйте размер этого значения, вы можете изменить общее давление до тех пор, пока не будет точно!
3. Калибровка по току: вы можете регулировать «диапазон датчика тока», Медленно регулировать размер этого значения, вы можете изменить ток до точной!
Примечание: Не изменяйте «ток запуска питания» в настройках параметров. Если он слишком большой, это может привести к горению и разрядке транзистора MOS!
О функции автоматического балансировки:
Функция автоматического балансирования в основном является функцией, которая устанавливает разницу в батарее. Используйте rs, когда аккумулятор полностью заряжен или почти полностью заряжен. Когда аккумулятор полностью заряжен, отключите зарядное устройство и нажмите «автоматический баланс», в это время плата защиты будет автоматически балансировать до тех пор, пока разница в аккумуляторах не будет меньше 0,001, или пользователь снова нажимает «автоматический баланс», чтобы выключить, Если Автоматический баланс включен или выключен, можно переключить экран на «состояние системы», чтобы просмотреть состояние «баланс». Если отображается «автоматический баланс», это означает, что автоматический баланс находится в процессе!
О балансе: баланс защитной платы автоматически контролируется программой через настраиваемые параметры балансира, где «ограничение балансировки напряжения» толкуется: когда напряжение в любой ячейке, обнаруженное в системе, превышает настроенное «балансирующее ограничительное напряжение», система превышает контрольное напряжение. Все ячейки разряжены и сбалансированы; «балансирующее управление напряжением», «разница в балансировочном давлении» поясняет: эти два параметры-это параметры для управления зарядкой аккумулятора, когда аккумулятор заряжается, напряжение в ячейке выше, чем напряжение балансирующего контроля, И самая высокая разница в низком напряжении выше, чем разница в балансе напряжения, и ток зарядки меньше 15 А, разница в напряжении зарядки будет начата. Если ток зарядки больше 15 А, система запустит разный баланс зарядки после того, как защита от перенапряжения зарядки. Если аккумулятор полностью заряжен, поместите в режим отдыха, а разница в напряжении больше, чем установленное значение, система автоматически запустит статический баланс

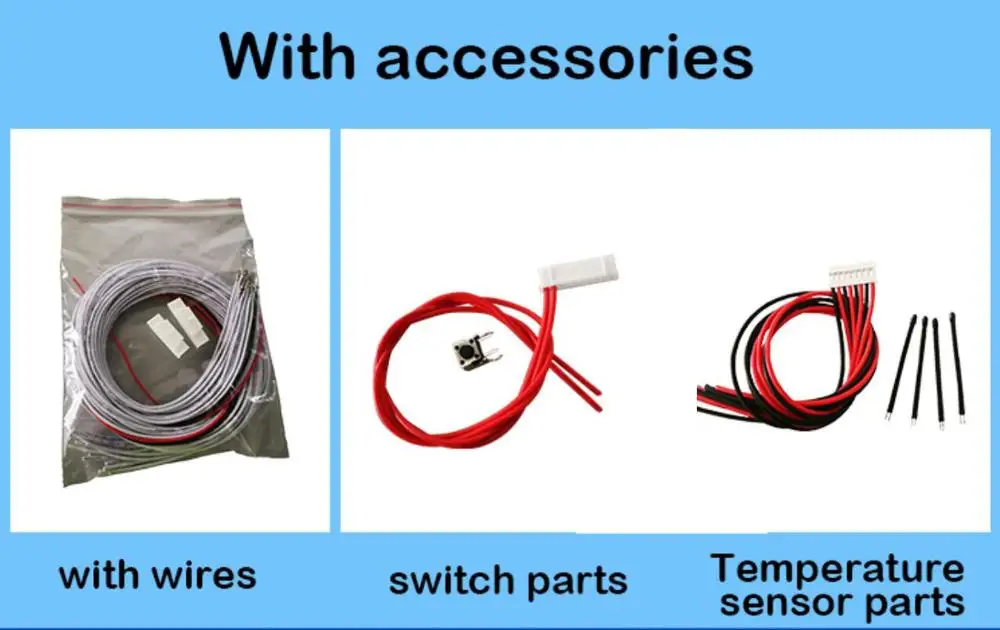

Посылка содержание
100% Фирменная Новинка
(1 шт.); Защита литий-ионных батарей от 10S до 24S Lifepo4, 70A/100A/150A/200A/300A smart bms, приложение Bluetooth, ЖК-дисплей 13S 14S 16S 22S
|
|
