Описание товара

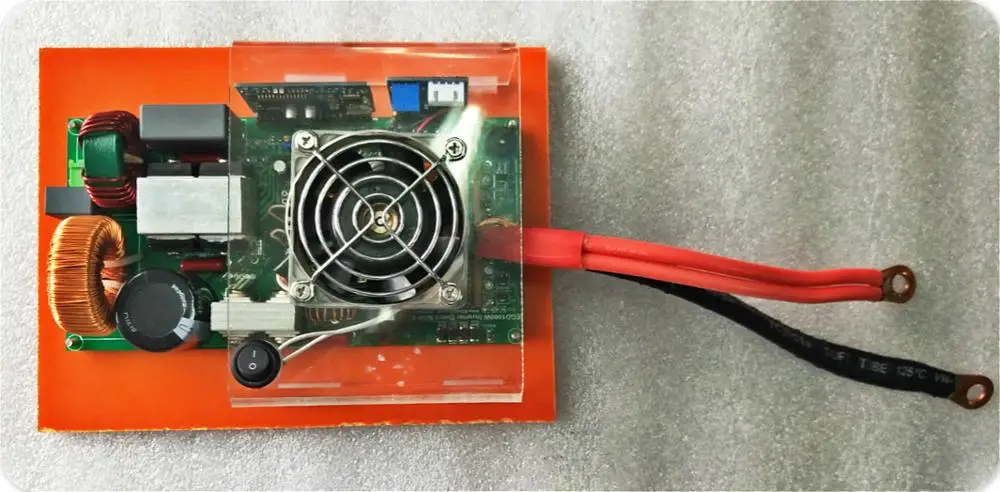

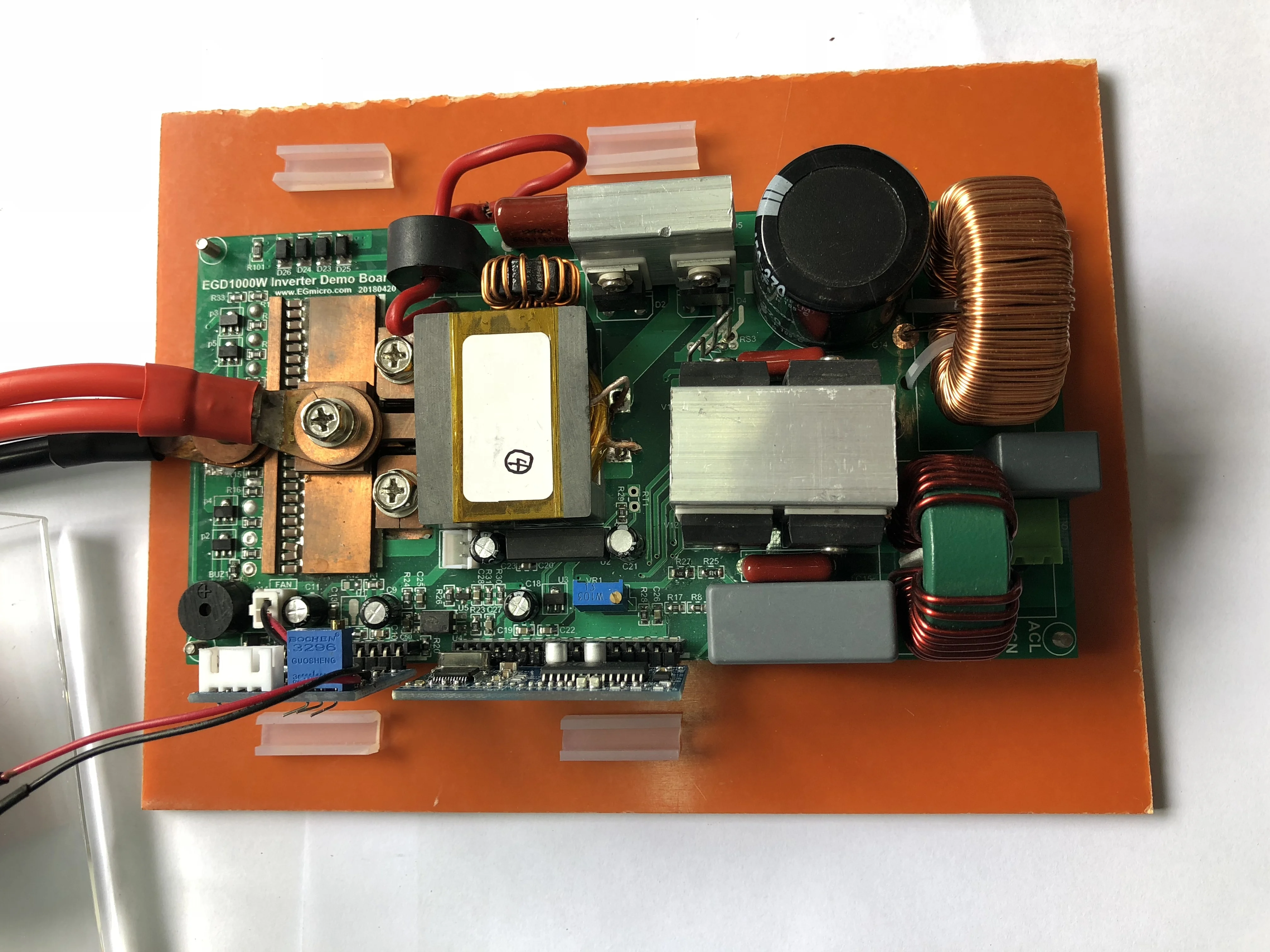

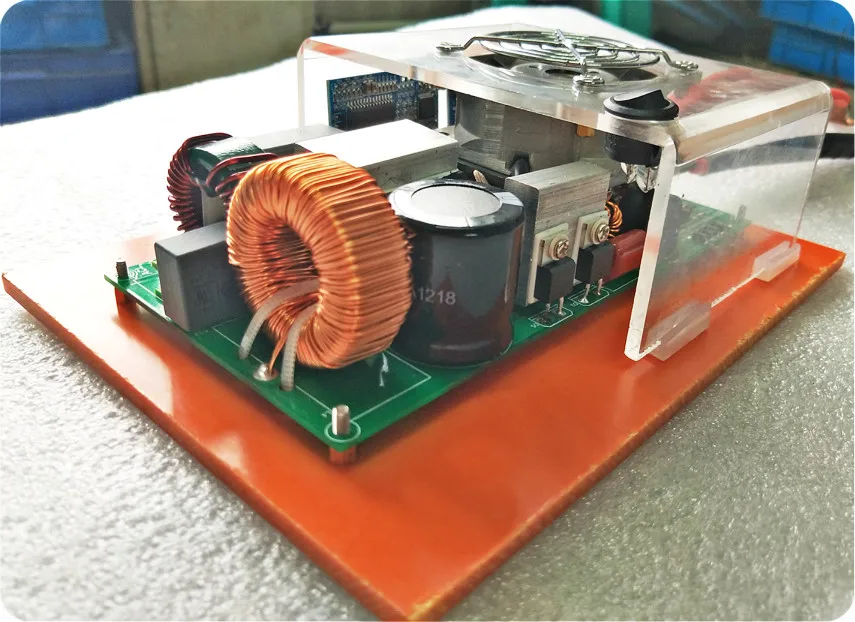

Кнопочный квазирезонансный 1000 Вт чистый синусоидальный инвертор схема оценочная плата EGD1000W EG8011
Предисловие:
1. Этот продукт является оценочной доской 1000 Вт чистого синусоидального инвертора с новой схемой, которая в основном используется для оценки, тестирования и имитации инверторных производителей и энтузиастов.
2. Все аппаратные параметры этой схемы являются открытым источником для содействия развитию инверторной промышленности.
3. Так Как Это оценочная плата, многие из них сделаны вручную, поэтому поставка не может быть полностью поставлена в настоящее время. Требуется предварительный заказ, и покупатели могут снимать сначала.
Вот детальный ребенок:
1. Обзор программы
Схема для двухуровневой структуры DC - AC, трансформация мощности, прежний уровень для изолированной цепи усилителя DC - DC, Мягкий переключатель нулевого тока, квази-резонансная структура, преобразует аккумулятор постоянного тока 12 В до 310 В ~ 400 В высокого напряжения постоянного тока, Уровень полностью мостовой преобразователь постоянного и переменного тока, принятый модуль драйвера EGS003 SPWM, который широко используется на рынке, высоковольтное напряжение шины постоянного тока до напряжения 220 В переменного тока чистой синусоидальной волны, имеет много характеристик, такие как стабильность напряжения с высокой точностью, небольшие искажения формы волны.
2, проектные характеристики
Передняя фаза dc-dc принимает квазирезонансную топологию push-pull;
Пусковой класс без утечки индуктивность поглощающая петля;
Ультратонкая конструкция трансформатора, высокая плотность мощности;

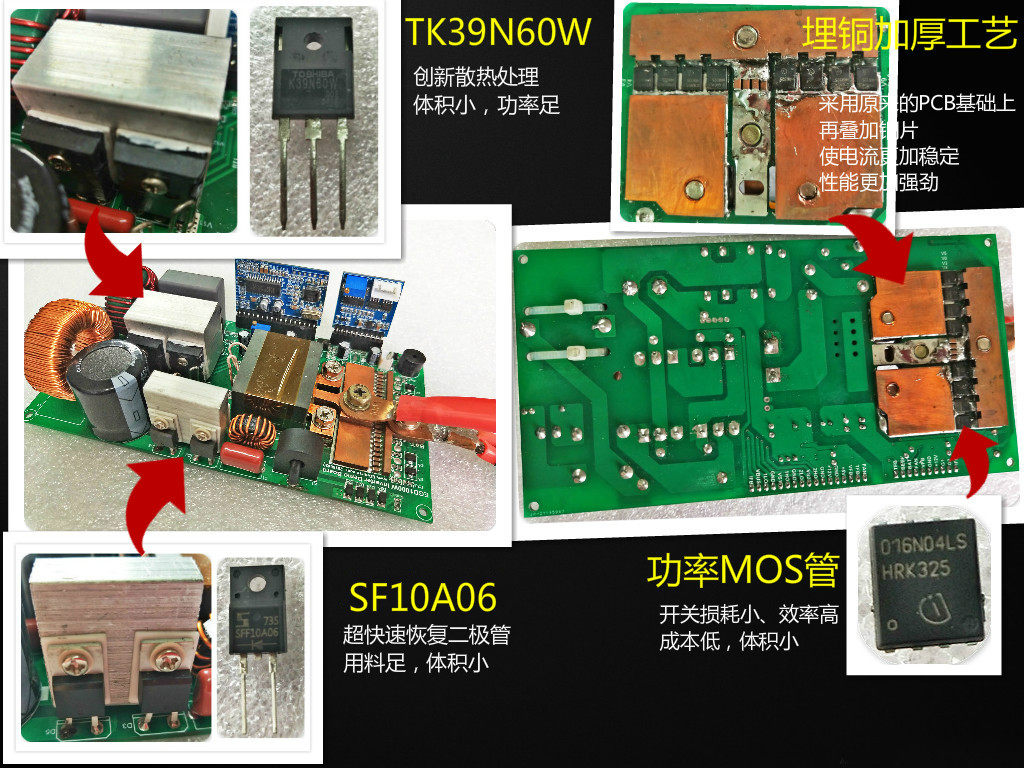

Передняя сценическая трубка MOS без теплоотвода;
Выход чистой синусоидальной волны;
Номинальная мощность 1000 Вт;
Вход Диапазон напряжения: 10V ~ 15VDC ± 0,5 v
Выходное напряжение: 220 В переменного тока;
Устройство плавного пуска выход;
Батарея под напряжением, защита от перенапряжения;
Защита от короткого замыкания на выходе;
Защита от перегрузки.
3. Программа использования
Голая плата этого синусоидального инвертора в основном ориентирована на небольшое количество клиентов на ранней стадии. После покупки голой доски, пока она оснащена вентиляторами, оболочкой, жгутом проводов, упаковкой и т. д., продукт может быть быстро запущен на рынок

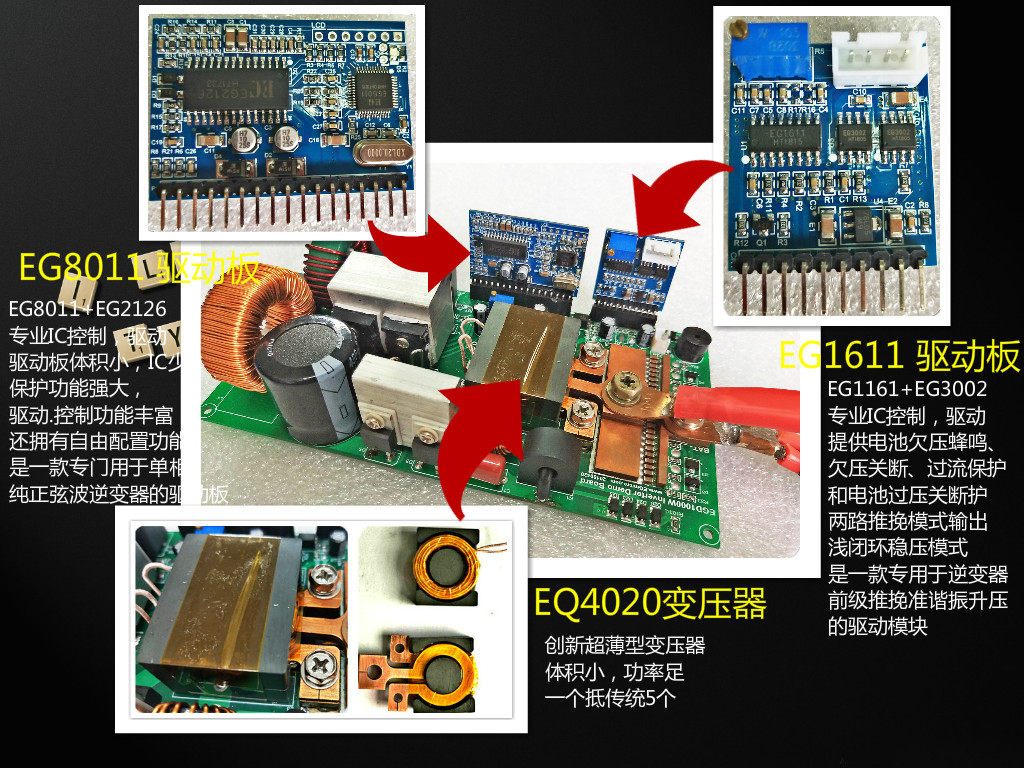

4. Основные технологии
Разумная структура, макет высокой плотности, тонкое производство, прозрачная проводка, компактный размер
5. PK традиционные инверторы

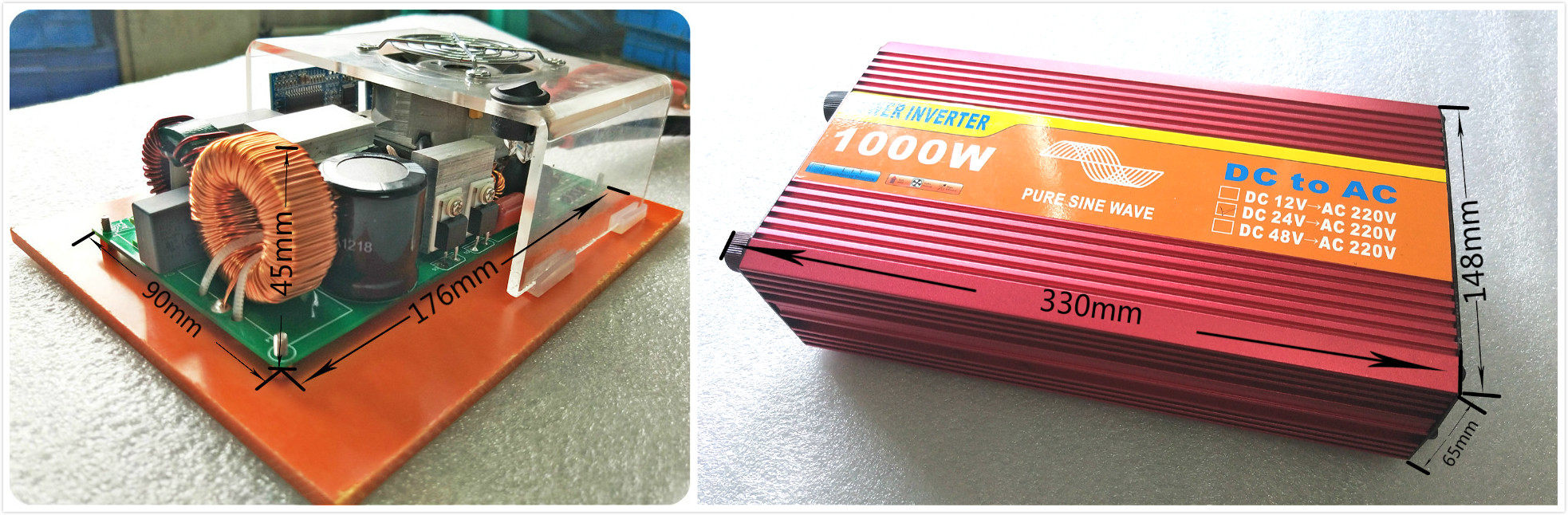

1. Уменьшение громкости сравнение
Кнопочный квазирезонансный инвертор 1000 Вт имеет размер 176 мм * 90 мм * 45 мм, который достиг размера традиционного инвертора 300 Вт, что делает его более удобным и гибким в использовании
Квазирезонансный инвертор 1000 Вт, традиционный инвертор 1000 Вт
45 мм 176 мм * 90 мм * 330 мм * 148 мм * 65 мм

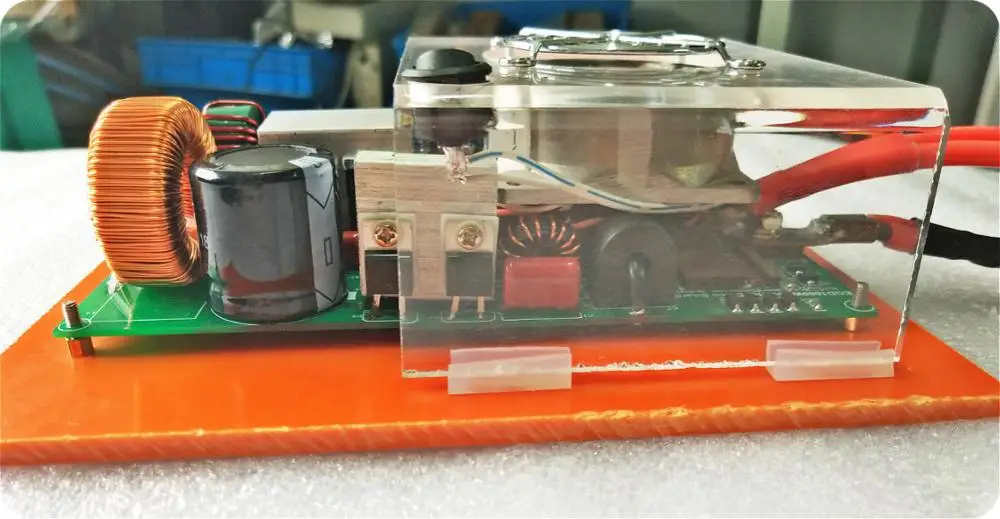

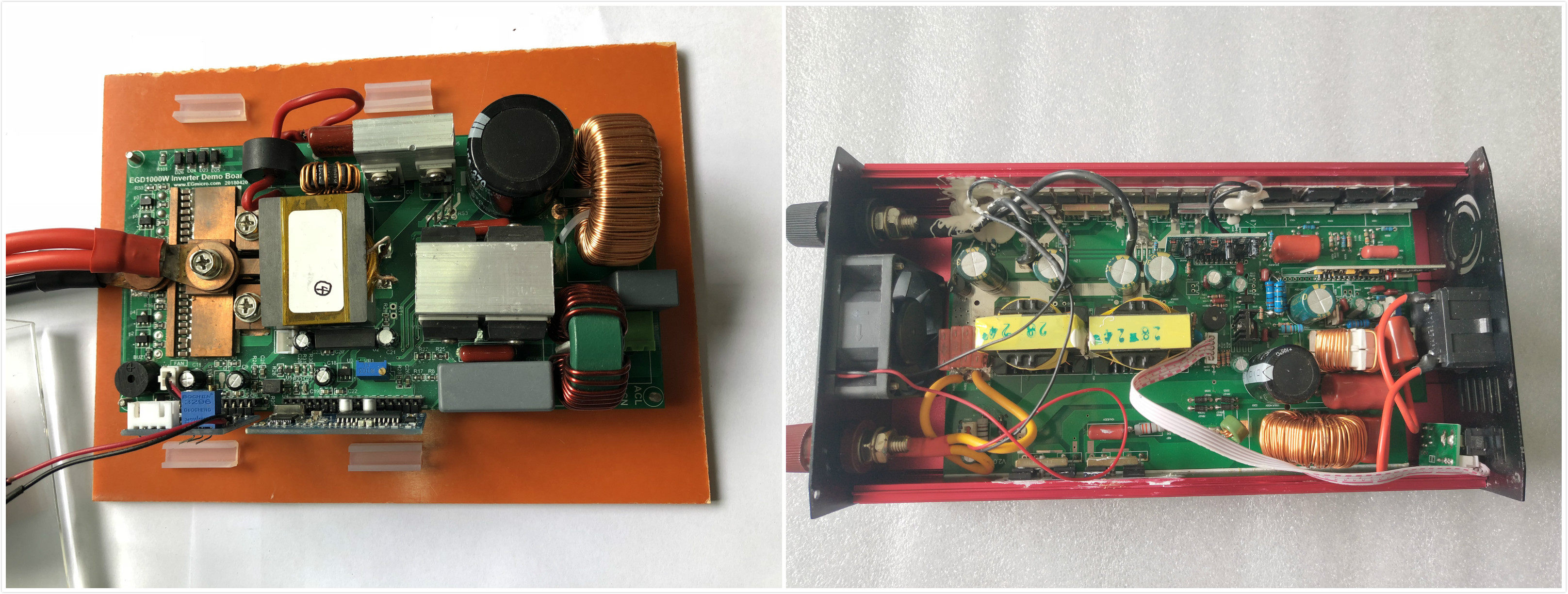

2. Макет сравнение
По сравнению с хаосом традиционного инверторного макета, джемперы плотные. Квазирезонансный инвертор 1000 Вт с push-pull был аранжирован и отрегулирован повторно во время исследований и разработок. Общая планировка более изысканная и качество похоже на произведение искусства
Pull 1000 w квази резонансный инвертор традиционный 1000 w инвертор

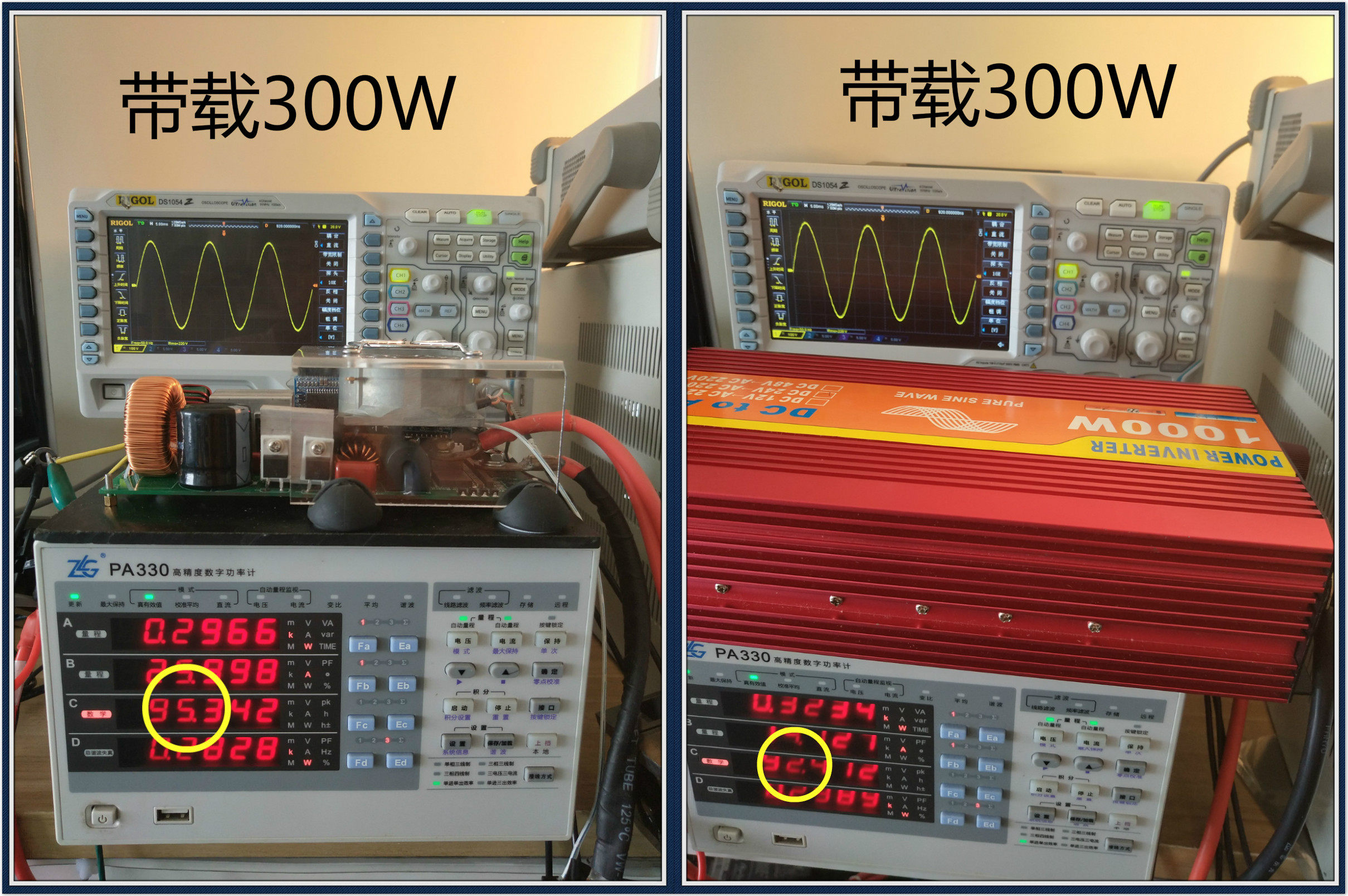

3. Эффективность сравнение
В той же тестовой среде, с нагрузкой 300 Вт, эффективность квазирезонансного инвертора с нажимом 1000 Вт на 95.3%, 3% выше, чем у традиционного инвертора 1000 Вт, который является 92.4%
Pull 1000 w квази резонансный инвертор традиционный 1000 w инвертор

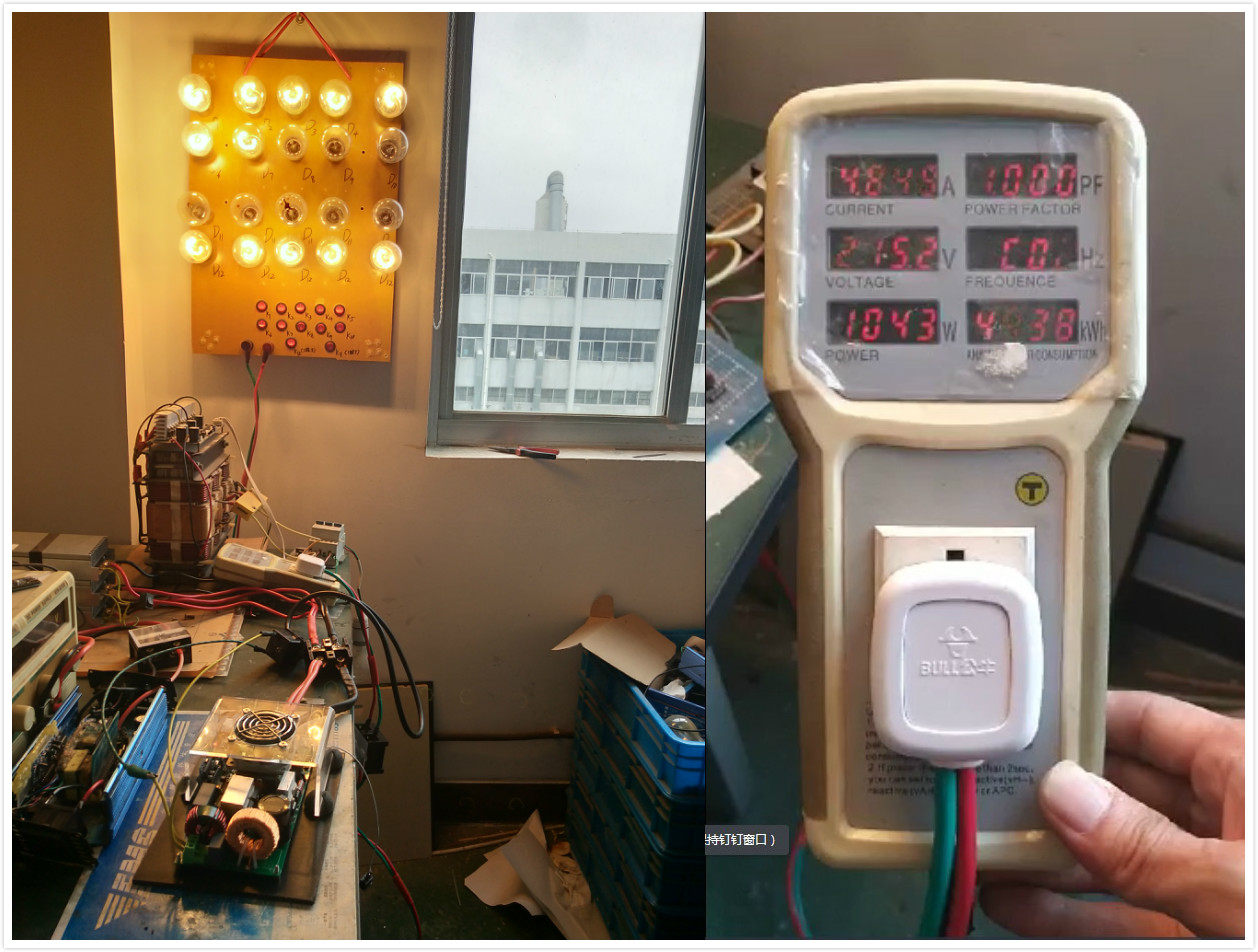

6 полная мощность 1000 Вт с нагрузкой
7, преобразователь dc-принцип квазирезонансной трансформации push-pull
В традиционных push-pull конвертерах частота переключения в основном ограничена потерей переключения коммутационной трубки, а частота переключения обычно составляет от 30 кГц до 40 кГц, что приводит к большому размеру выбранных устройств питания, что затрудняет достижение высокой эффективности и небольшого размера преобразователей.

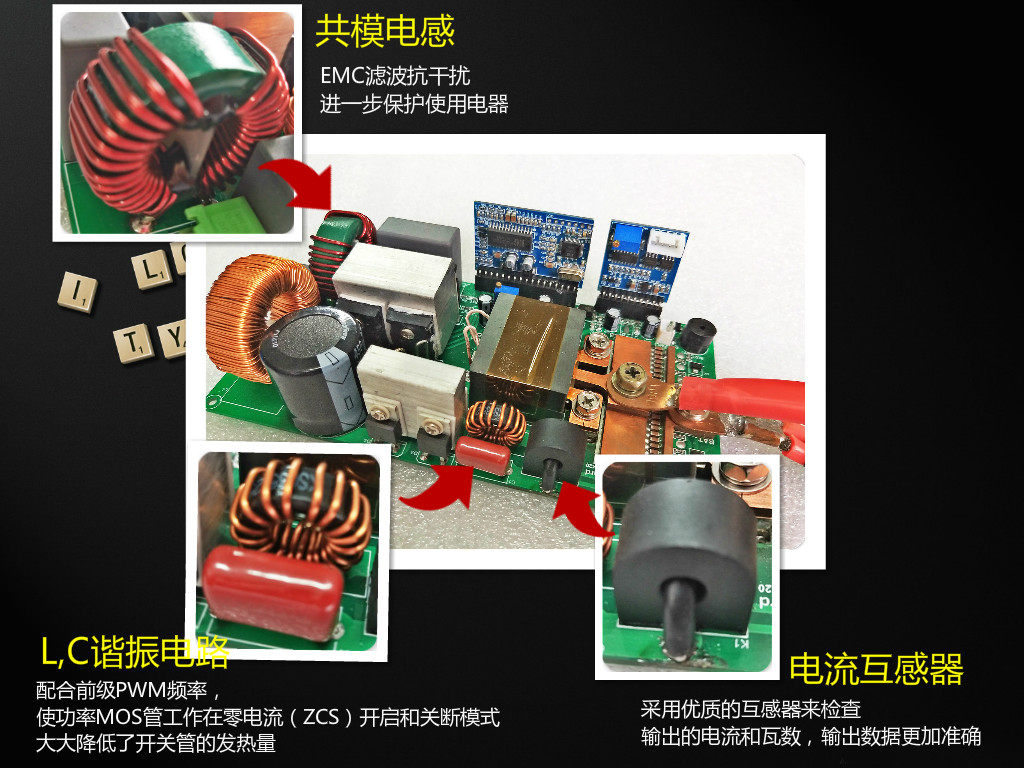

В инверторе EGD1000W, до тех пор, пока компания micro crystal не использует собственную технологию мягкого переключателя, технология квазирезонансного мягкого переключателя, имеет высокую частоту переключения, 70 кГц, преобразователь небольшого размера, низкое энергопотребление MOS, высокая эффективность, низкая стоимость, Каждый PWM цикл делает мощность MOS трубка работает при нулевом токе (ZCS) открыть и выключить режим, значительно уменьшить переключатель трубки теплотворной способности, но также дизайн для полного 1000 w без плюс теплоотвода, для цели инвертора является беспрецедентным, Совершенно инновационный дизайн на рынке. Структура описана следующим образом:

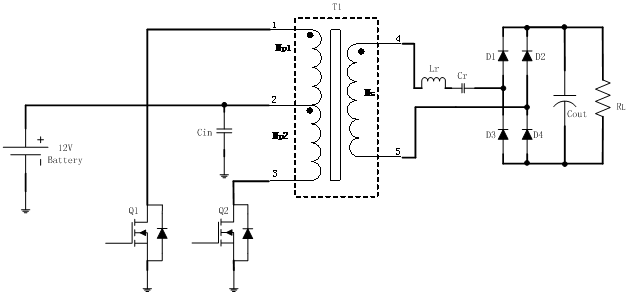

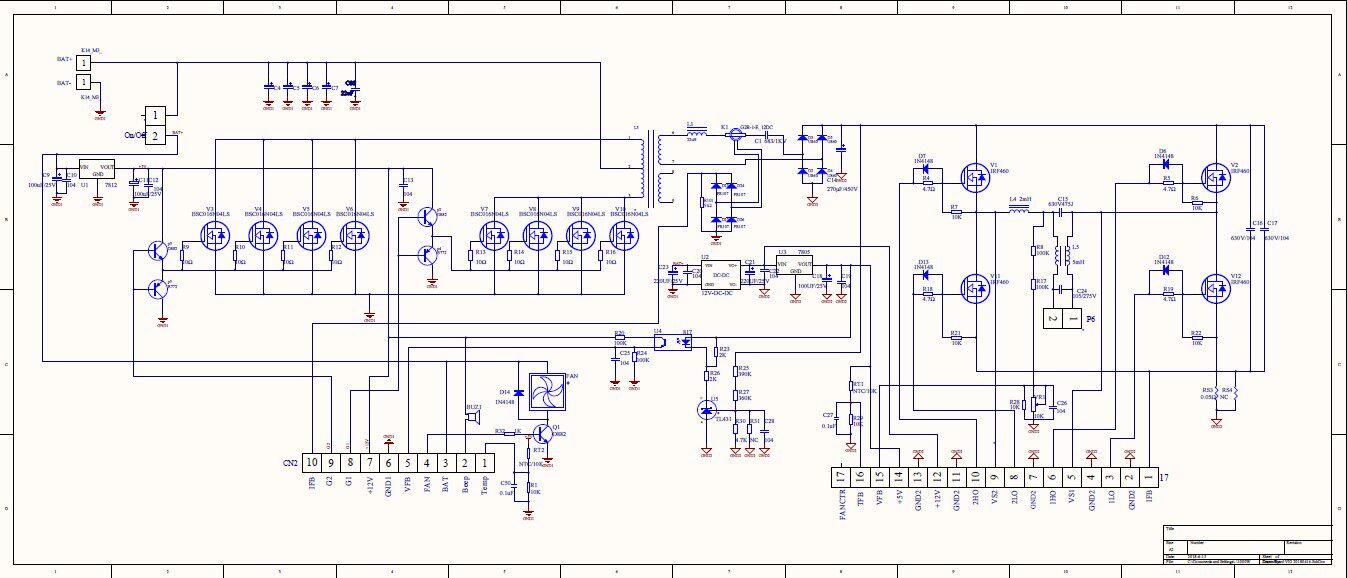

Принципиальная схема системы
