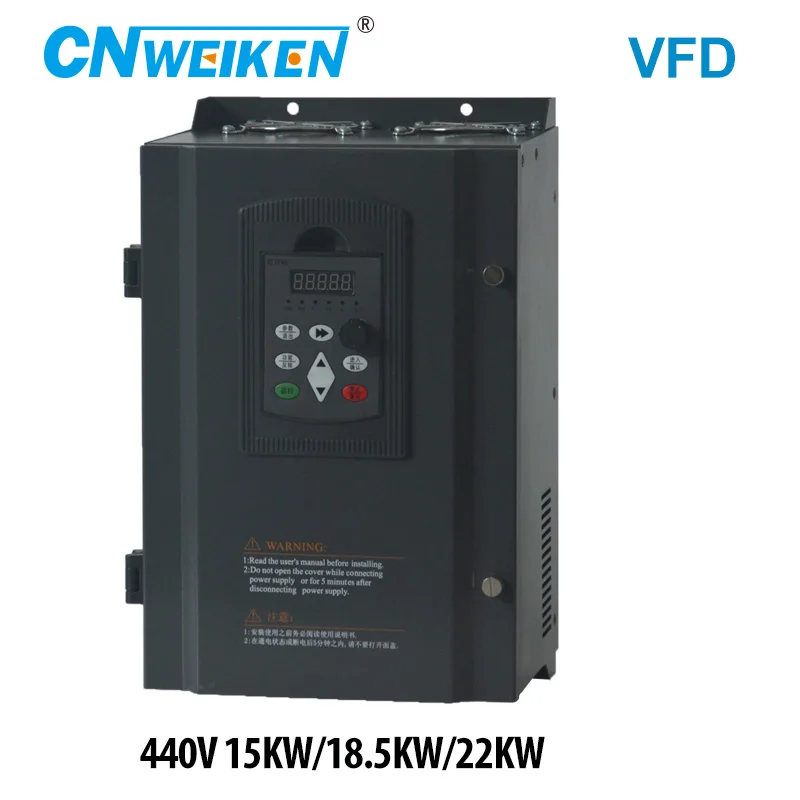

440 В/15 кВт

440 В/18,5 кВт

440 В/22 кВт

Номер модели

WK600-0150-G4T

WK600-0185-G4T

WK600-0220-G4T

Входное напряжение

3 фазы 440 В ± 10% 50 Гц/60 Гц

Выходное напряжение

Трехфазный 0-440 В 0-650 Гц

Мощность

15 кВт/20 л.с.

18.5 кВт/25 л.с.

22 кВт/30 л.с.

Номинальный ток

27A

34A

40А

Размер формы (мм)

345*230*200

Размер упаковки (мм)

385*300*290

Вес

12 кг

12 кг

12 кг

Товар

Технические характеристики

Стандартные функции

Максимальная частота

• Векторное управление: 0-650 Гц
• Управление в/Ф: 0-650 Гц или 0-3200 Гц

Несущая частота

0,5-16 кГц
Частота несущего устройства автоматически настраивается на основе характеристик нагрузки.

Разрешение входной частоты

Цифровая настройка: 0,01 Гц
Аналоговая Настройка: Максимальная частота x 0.025%

Режим управления

• Бесконтактный Векторный контроль потока (SFVC)
• Контроль напряжения/частоты (V/F)

Крутящий момент запуска

Тип G: 0,5 Гц/150% (упсцп);

Диапазон скорости

1:100 (SFVC)

Точность стабильности скорости

± 0.5% (SFVC)

Точность управления крутящим моментом

± 5%

Стандартные функции

Емкость перегрузки

Тип G: 60s для 150% номинального тока, 3s для 180% номинального тока

Увеличение крутящего момента

• Фиксированное увеличение
• Подгонянный boost 0.1%-30.0%

Кривая V/F

• Прямая Кривая V/F
• Многоточечная Кривая V/F
• N-батарея V/F кривой (1,2, высокая мощность, с 1,4, высокая мощность, с 1,6, высокая мощность, с 1,8, высокая мощность, с квадратной формы)

Разделение V/F

Два типа: полное разделение; Половинное разделение

Режим пандуса

• Прямой пандус
• Пандус s-образной кривой
Четыре группы ускорения/замедления с диапазоном 0,0 � C6500.0s

Торможение постоянного тока

Торможение постоянного тока Частота: 0,00 Гц Максимальная частота
Время торможения: 0,0-36,0 s
Значение тока торможения: 0.0%-100.0%

Управление пробежкой

Диапазон частот: 0,00-50,00 Гц
JOG Ускорение/замедление время: 0,0-C6500.0s

Встроенные несколько предустановленных скоростей

Он реализует до 16 скоростей через простую функцию PLC или комбинацию X терминальных состояний.

Бортовой PID

Он легко реализует контролируемую процессом замкнутую систему управления.

Автоматическое регулирование напряжения (AVR)

Он может автоматически поддерживать постоянное выходное напряжение при изменении напряжения сети.

Контроль перенапряжения/перегрузки по току

Ток и напряжение автоматически ограничиваются во время работы, чтобы избежать частого отключения из-за перенапряжения/перегрузки по току.

Ограничение и контроль крутящего момента

Он может автоматически ограничивать крутящий момент и предотвращать частые перегрузки по току во время процесса работы.

Индивидуальные функции

Высокая производительность

Управление асинхронным двигателем и синхронным двигателем осуществляется с помощью высокопроизводительной технологии векторного управления током.

Мощность dip ездить через

Отзывы о нагрузке энергия компенсирует Снижение напряжения, так что привод переменного тока может продолжать работать в течение короткого времени.

Ограничение быстрого тока

Это помогает избежать частых перегрузки по току неисправностей привода переменного тока.

Виртуальная I/Os

Пять групп виртуальных X/DOs могут осуществлять простое логическое управление.

Контроль времени

Диапазон времени: 0,0-6500,0 минут

Многомоторный переключатель

Четыре двигателя можно переключать через четыре группы параметров двигателя.

Несколько протоколов связи

Поддерживает связь через Modbus-RTU, PROFIBUS-DP, CANlink и CANopen.

Запуск

Источник запуска команды

• Рабочая панель
• Клеммы управления
• Порт последовательной связи
Вы можете выполнять переключение между этими источниками различными способами.

Источник частоты

В общей сложности 10 частотных источников, таких как Цифровая настройка, Настройка аналогового напряжения, Настройка аналогового тока, настройка импульса и настройка последовательного порта связи.
Вы можете выполнять переключение между этими источниками различными способами.

Вспомогательный источник частоты

Есть десять вспомогательных источников частоты. Он может осуществлять тонкую настройку вспомогательной частоты и частотного синтеза.

Входной терминал

Стандарт:
6 цифровых входных (X) терминалов, один из которых поддерживает Высокоскоростной импульсный вход до 100 кГц, 2 аналоговых входа (AI) терминалов, один из которых поддерживает только вход напряжения 0-10 в, а другой поддерживает Вход напряжения 0-10 В или вход тока 4-20 мА

Выходной терминал

Стандартный
1 Высокоскоростной импульсный выходной терминал (открытый коллектор), который поддерживает 0-100 кГц квадратный волновой сигнал
1 цифровой выход (DO) Терминал 3 релейный выходной терминал
1 аналоговый выходной (AM) терминал, который поддерживает ток 0-20 мА или выход напряжения 0-10 в

Отображение и эксплуатация на панели управления

Блокировка ключей и выбор функций

Он может частично или полностью заблокировать ключи и определить диапазон функций некоторых клавиш, чтобы предотвратить неисправность.

Режим защиты

Обнаружение короткого замыкания двигателя при включении питания, защита от потери Входной/Выходной фазы, защита от перегрузки по току, защита от перенапряжения, защита от пониженного напряжения, защита от перегрева и защита от перегрузки

Защита окружающей среды

Место установки

В помещении, без прямых солнечных лучей, пыли, коррозионного газа, горючих газов, масляного дыма, паров, капель или соли.

Высота

Менее 1000 м

Температура окружающей среды

-10 ℃ до + 40 ℃ (de-rated, если температура окружающей среды составляет от 40 ℃ до 50 ℃)

Влажность

Менее 95% относительной влажности, без конденсации

Вибрация

Меньше, чем 5,9 m/s2 (0,6 г)

Температура хранения

-20 ℃ до + 60 ℃

IP уровень

IP20

Степень загрязнения

PD2

Система распределения электроэнергии

TN , TT
