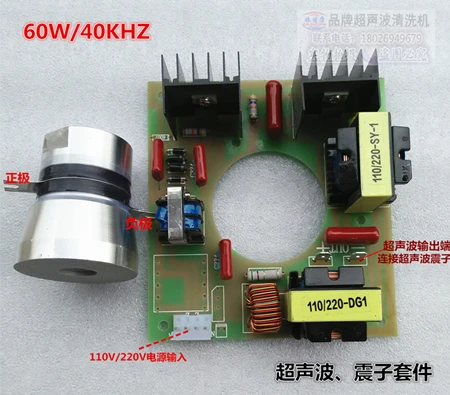

60 Вт/40 КГц ультразвуковая плата комплект вибраторов ультразвуковой

60 Вт/40 КГц ультразвуковая плата комплект вибраторов ультразвуковой

Моднявка = ckeditor

Схема установки сейсмической печатной платы:

Плата подключена к линии:

Параметры основной платы:

Источник питания: AC 110 В (-15 ~ + 10 PPT), 60 Гц

AC 220 В (-15 ~ + 10), 50 Гц

Температура окружающей среды:-10 ℃ ~ 40 ℃

Влажность окружающей среды: 35 ~ 85%

Частота преобразователя: 40 кГц

Преимущества товара:

1. Силовая трубка: импортная силовая трубка;

2. PCB: 2 унции с обеих сторон;

3. Стабильная производительность;

4. Большой радиатор, Быстрое рассеивание тепла

5. Частота 40 кГц

Инструкции по проводке для платы и головка амортизатора:

1. Плата не может быть заряжена без нагрузки;

2. Установка Очистки в отсутствие любой чистящей жидкости не может быть питание;

3. Головка амортизатора две проводки, две керамические части середины проводки для положительного полюса, верхней и нижней металлической колонны для отрицательного полюса, не забудьте подключить обратный;

4. посеребренная сторона керамической пластины преобразователя является отрицательным электродом, в то время как большая сторона двух других серебряных слоев является положительным электродом, а меньшая сторона-отрицательная пластина. При сварке шнура питания, он должен быть сварен сбоку двумя серебряными слоями, а другая сторона-вибрирующей поверхностью, которую можно наклеить под умывальник (это описание компонентов приобретенного преобразователя керамической пластины). серебряный слой на керамической пластине не устойчив к высокой температуре. При сварке линии электропитания температура паяльника не должна превышать 280 градусов. Лучше использовать паяльник с постоянной температурой и установить температуру паяльника на 250 градусов.

5. Чем больше стороне головка амортизатора (с винтовым отверстием) является поверхности ударной волны, которые можно приклеивать к нижней части таз для туалета. Таз для туалета должен быть надежно заземлен.

6. головка амортизатора или преобразователя керамическая установка пластины головка амортизатора клей твердая паста на нижней части таз для туалета, также можно использовать AB пастообразный клей, но эффект немного плохой, например, использование эпоксидной смолы соотношения 10:4 может быть;

7 OUT + соединительный преобразователь (шейкер) положительного полюса, OUT-Соединительный преобразователь (шейкер) отрицательного полюса, OUT-Соединительный преобразователь (шейкер) отрицательного полюса соответственно, не следует подключать неправильно.

(Примечание: минимальное напряжение на печатной плате составляет 600 В, напряжение выходного терминала-1100 в, обратите внимание на безопасность, лучше иметь переключатель для защиты от утечки на входной источник питания, для обеспечения безопасности!)

8. Когда печатная плата работает, минимальное напряжение на плате составляет 600 в, а напряжение на преобразователе-1100 В. Не забудьте надежно заземить таз для туалета и иметь переключатель для защиты от утечки на источнике питания для обеспечения безопасности.
