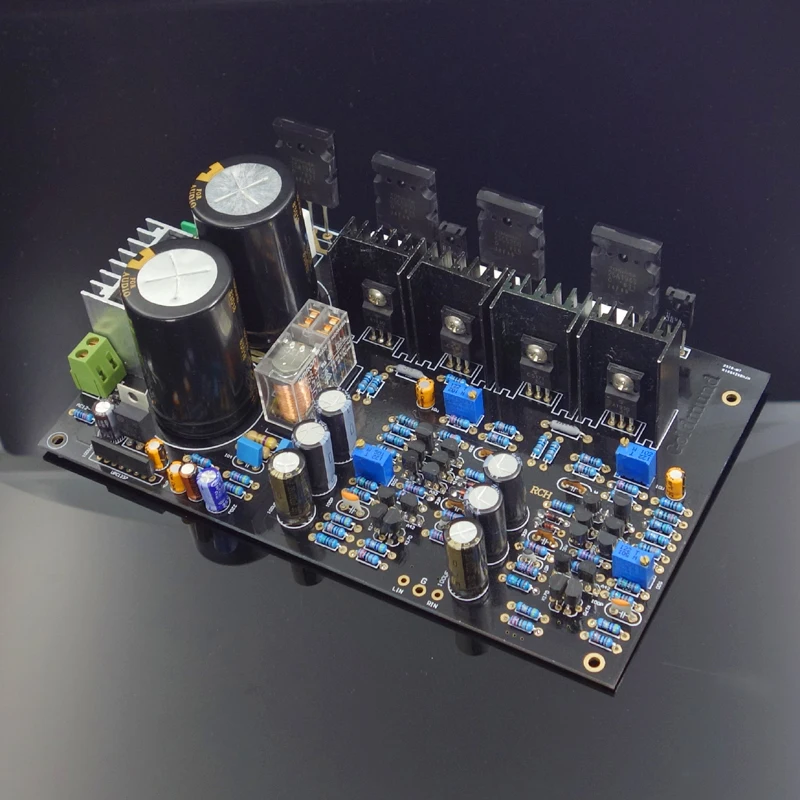

Kaolanhon Dual AC24V To 36V 130W * 2 Плата усилителя 8 Ohms M7-reference Swiss Gaowen комплект UPC1237 схема |

Kaolanhon Dual AC24V To 36V 130W * 2 Плата усилителя 8 Ohms M7-reference Swiss Gaowen комплект UPC1237 схема |

Уровень напряжения цепи сослан на Швейцарский высокотекстовый Goldmund,

Динамический уровень очень хороший, и узел сильный.

Выходная мощность также намного лучше, чем интегрированная. , Например,

LM3886 имеет Номинальный 68 Вт, который является индикатором 4 Ом. В TDA7293 является

Также около 50 Ом. Усилитель мощности M7 может достигать 130 Вт 8 Ом

(Тест под AC38V). Движущаяся сила не на уровне.

PCB является двухсторонним погружением золота, и трубка делится на

Toshiba 2SK170 2SC5171 2SA1930 и другие известные аудио специальные трубки.

Схема защиты-Япония Omron. Отзывы конденсатора, который наиболее влияет

Тон японский ELNA коричневый Бог, и резисторы медные резисторы ноги.

Комплект Усилителя M7 (комплект, готовая плата; не содержит 4 высокомощных трубок и 2 основных

Фильтрующие конденсаторы, обратите внимание!, изображение только для дисплея!

Материал основан на следующем Билле материалов. Можно выбрать силовую трубу

От Toshiba 2SC5200. 1943 или полный спектр на трубах.

Характеристики цепи: FET используется в качестве дифференциального усилителя входной этап, который

Подавляет температурный дрейф и значительно улучшает Шум сигнала

Всей машины. Использование постоянной нагрузки источника тока и linearly превосходное

Схема каскода, усиленная линейность больше, чем у обычного усилителя,

Что помогает уменьшить Нелинейные искажения и увеличить частоту. В

Схема является безопасной и надежной UPC1237 специальный динамик защиты IC, и соединяет

7812 регулятор напряжения, вся машина работает более надежно

Последний этап усиления тока является двухступенчатым выходом Дарлингтона.

В дополнение к очень низким искажениям, отличная покупка рамы также

Делает стабильность всей машины чрезвычайно отличной. В случае

Устраняет емкость муфты и отзывы, емкость, температура

Схема нежная. Средний контроль очень хороший, так что весь
Схема DC, и квадратные волновые характеристики прибора очень идеальны.

Плата питания, схема защиты (upc1237) и схема усилителя мощности

Интеграция делает проводку Чрезвычайно простой. После того, как доска припаивается,

Трансформатор может быть подключен. Только 4700 мкФ основной конденсатор фильтра используется в

Процесс отладки, который уже идеально подходит для шумов сигнала. По сравнению с средняя точка

Дрифт находится в пределах 5 мВ, и плата очень маленькая. Площадь 165X107 мм,

Парные трубочки изготовлены из трубка Toshiba 2SK364 и MSP42, MSP92

(Оба импортируются из Америки).

Диапазон напряжения: Основное напряжение AC24V к AC36V может быть сделано в любом случае.

Если вы хотите использовать низкое или более высокое напряжение, вы можете связаться с нами, чтобы изменить параметры!
Можно также добавить набор AC12V в напряжение переменного тока 18 в для цепи защиты

Отладочная работа очень проста. Рекомендуется отлаживать первичную строку

Лампа или используйте 30 Вт или меньше икры, чтобы отлаживать сначала, чтобы избежать проблем с вставкой

Неправильный цвет. Для отладочной работы необходимо только отрегулировать среднюю точку до 0 мВ

(LW1, LW2 на регулировочной плате), а затем Отрегулируйте 0. 2/5 Вт Сопротивление

Падение напряжения составляет 10 мВ --- 20 мВ (1 k тонкой настройки)
