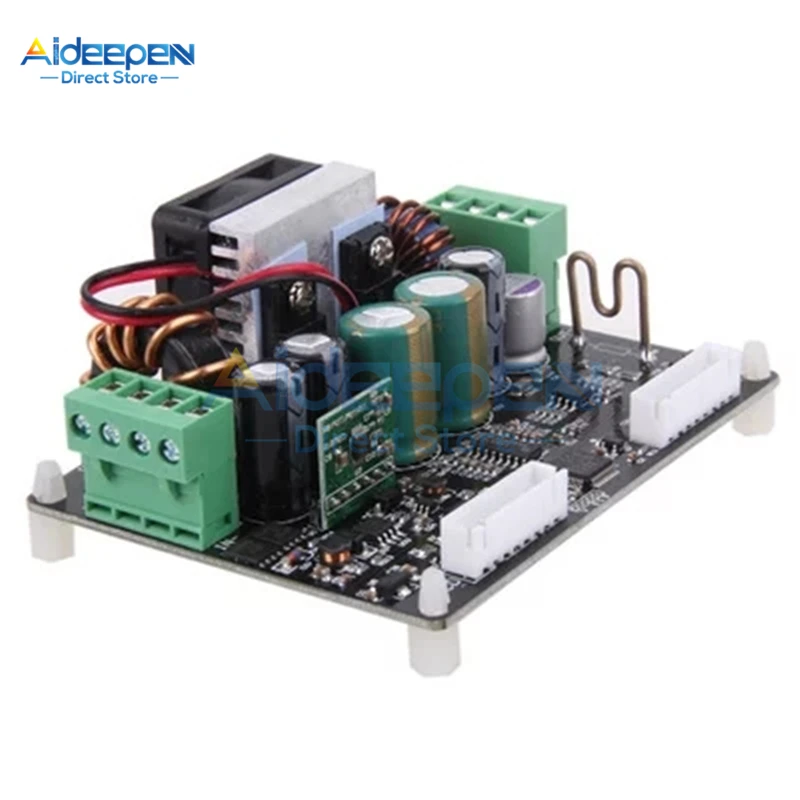

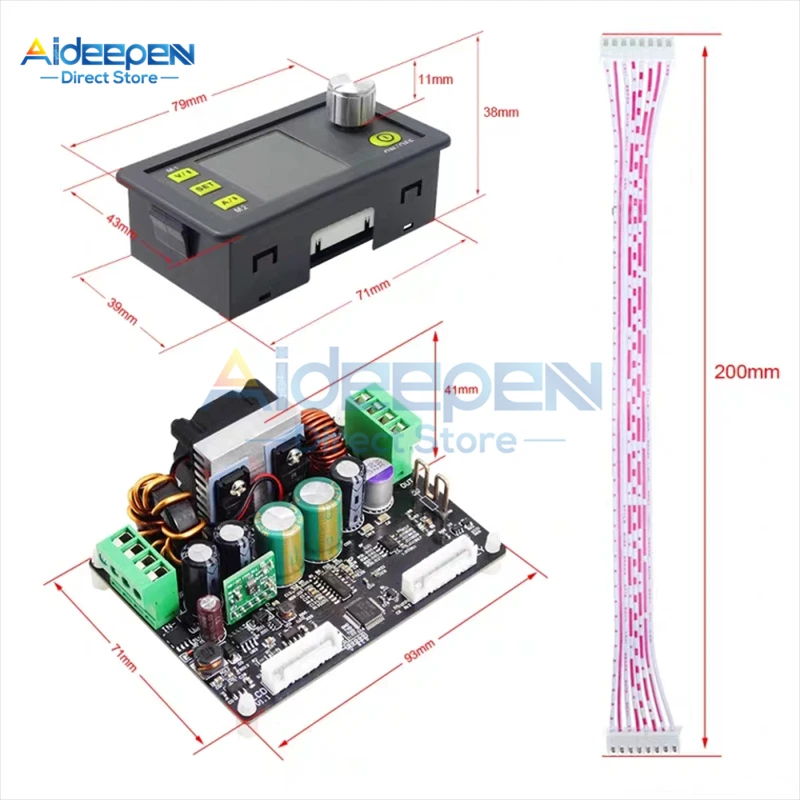

DPH3205 DC 6 40 в 160 Вт CNC понижающий преобразователь постоянного напряжения тока модуль

DPH3205 DC 6 40 в 160 Вт CNC понижающий преобразователь постоянного напряжения тока модуль

1 Описание продукта: 1,1 информация о продукте Этот продукт представляет собой сочетание аналоговой регулировки и цифрового управления. Он компактный и мощный, и является первым выбором для многих любителей и лабораторных работников. Продукт имеет предустановленную функцию хранения, которая может хранить 10 наборов предельных значений, и может быстро позвонить два набора предустановленных значений. С собственным ЖК-дисплеем, ЖК-дисплей позволяет легко просматривать установленное напряжение, установить ток, выходное напряжение, выходной ток, выходную мощность, входное напряжение и многое другое. Правая сторона основного интерфейса может легко видеть статус выходного переключателя тока, состояние постоянного напряжения/постоянного тока, ненормальный статус выхода, статус блокировки ключа и предустановленное значение. В интерфейсе настройки данных можно также установить и отрегулировать значение перенапряжения, значение перегрузки по току, значение перегрузки, предустановленное значение, яркость жидкого кристалла, и включается ли мощность или как. DPH5005 делится на некоммуникационную версию, USB коммуникационную версию, Bluetooth версия связи: версия связи может быть подключена к ПК, версия Bluetooth может быть подключена к мобильному телефону Android (DPH3205 только версия не связи). Этот продукт небольшой размер, Улучшенный в функции, хороший визуальный эффект, работоспособность и высокая точность. Он может быть использован независимо или встроен в оборудование, и имеет широкий спектр приложений. 1,2 серии Параметры продукта

Примечание: В качестве примера можно привести следующие инструкции DPS5015. Другие модели в основном являются обычными, за исключением параметров.

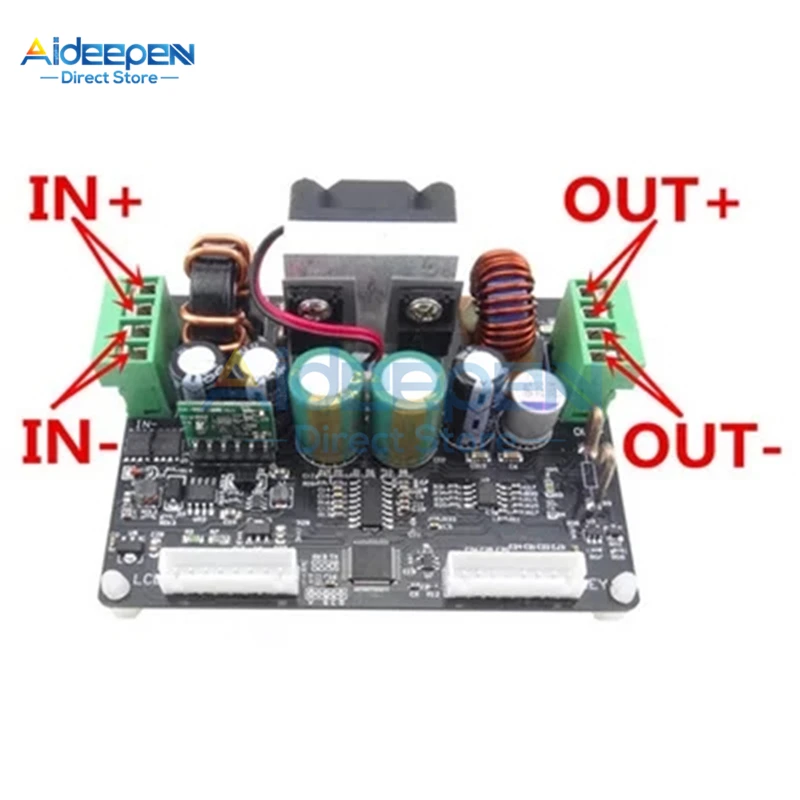

1,3 инструкции по подключению В +: вход Положительный выход +: выход положительный В: вход Отрицательный выход-: Выход Отрицательный ЖК-дисплей: кабель экрана, подключен к ЖК-дисплею Ключ: кнопочный кабель, подключите к дисплею ключ платы Продукт step понижающий выход. Входное напряжение должно быть в 1,1 раз от выходного напряжения. Он может быть получен при полной нагрузке при естественном тепловыделении. Установите Вентилятор охлаждения в чехле. Обратите внимание, что Линейный модуль дисплея не должен быть изменен, в противном случае он не будет отображаться правильно. 60 в-это предельное входное напряжение, пожалуйста, используйте его в течение некоторого времени. Это должен быть вход постоянного тока. Не используйте источник питания переменного тока или даже 220 В. Не Переворачивайте батарею при зарядке. Неправильная работа может привести к выгоранию продукта. Пожалуйста, строго следуйте вышеуказанной проводке Используются инструкции и меры предосторожности. Превышение предельного напряжения, использование переменного тока в качестве входного сигнала, погрешность проводки и обратная Зарядка батареи приведут к повреждению модуля. При использовании источника питания с выходной мощностью больше 20А, обязательно поместите выключатель питания в сеть. Некоторые повреждения являются необратимыми, поэтому обязательно обратите внимание. 1,4 панель Описание A: Настройка напряжения/выбор вверх/M1 быстрая съемка данных B: Настройка данных/восстановление предельных значений C: Настройка тока/нисходящий выбор/M2 быстрый возврат данных D: 1,44 дюймовый цветной ЖК-дисплей E: потенциометр кода: Регулировка данных/Положение переключателя/Кнопка блокировки разблокировки F: выходной переключатель

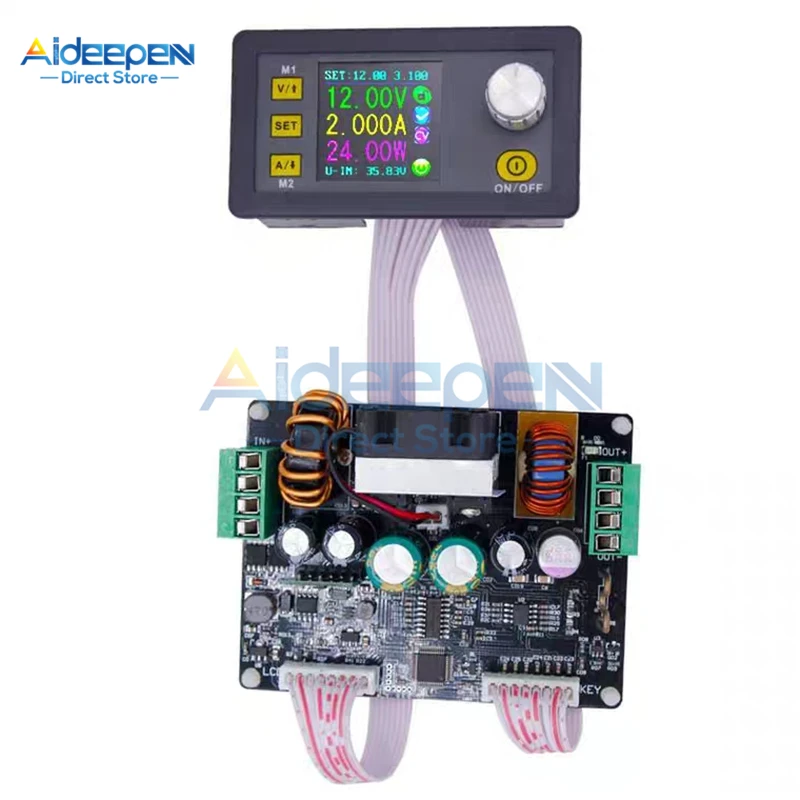

1,5 Описание интерфейса дисплея G: значение настройки выходного напряжения L: значение выходного тока H: значение обнаружения выходного напряжения M: индикация состояния кнопки I: значение обнаружения выходного тока N: аномальная индикация состояния J: значение обнаружения выходной мощности O: индикация состояния постоянного напряжения/постоянного тока K: значение обнаружения входного напряжения P: настройка параметров заданного значения Вопрос: Выходные данные о состоянии ВКЛ/ВЫКЛ R: Настройка выходного напряжения V: настройка значения защиты от перенапряжения S: Настройка выходного тока W: настройка яркости экрана T: Защита от перенапряжения X: настройка набора данных U: значение защиты от перегрузки по току Y: выходное напряжение тока и значение обнаружения тока

1,6 руководство по эксплуатации После включения питания экран Добро пожаловать отображает модель продукта и номер версии программного обеспечения, а затем входит в основной интерфейс.

1.6,1 Быстрые настройки напряжения и тока Короткий нажмите клавишу V↑, чтобы войти в состояние быстрой настройки напряжения. В это время нажмите потенциометр кода, чтобы переключить выбранный номер напряжения бит на бит. Когда номер выбран, роторный кодировщик может изменить цифровой Размер и увеличить вращение по часовой стрелке. Большой, против часовой стрелки вращение уменьшается. Короткое нажатие кнопки V↑ для сохранения данных о текущей настройке и выхода. Если нет операции в течение 1 минуты, она автоматически сохранит и выпустит быструю настройку; аналогично, значение выходного тока может быть быстро установлен ключом A↓. 1.6.2 передовые параметр настройки В основном интерфейсе нажмите кнопку SET в ближайшее время, чтобы войти в интерфейс настройки данных. В интерфейсе настройки данных нажмите кнопку V↑ или A↓, чтобы настроить U-SET и I-SET. Также можно установить выходное напряжение и значения тока. Метод настройки такой же, как в основном интерфейсе. 1.6.2.1 установка значения защиты Настройте на S-OVP, S-OCP, S-OPP и установите значение перенапряжения, значение перегрузки и значение перегрузки соответственно. Когда фактический выход превышает заданное значение, источник питания автоматически выключает выход и находится в полосе состояния. Подсказка OVP OCP OPPD, когда температура платы питания превышает около 80 ° C, питание автоматически отключает выход и подает запрос OTP в бар состояния. Короткое нажатие потенциометра кодировщика, чтобы войти в настройки. После регулировки роторного кодировщика до нужного значения нажмите кнопку SET для выхода из настройки. 1.6.2.2 настройка яркости подсветки экрана Отрегулируйте B-LED, нажмите кодовый потенциометр, чтобы войти в настройку, поверните кодировщик, чтобы отрегулировать желаемое значение, и нажмите кнопку SET для выхода из настройки. Подсветка экрана имеет 0-5 уровней и 6 уровней яркости, которые можно установить в соответствии с личными предпочтениями. 1.6.2.3 Настройка данных и сохранение указанной группы данных Подстраиваются под M-PRE, короткие Пресс энкодер, чтобы выбрать группу данных номер, Короткие Пресс набора, а затем Пресс V↑ или чтобы приспособиться к другим вариантам, Короткие Пресс кодировщик Кнопка потенциометра, чтобы ввести настройки, отрегулируйте все значения, нажмите кнопку SET более двух секунд, Все данные автоматически сохраняются в указанной группе данных, и в правой полосе состояния будет указан номер сохраненной группы данных. В это время нажмите кнопку SET для возврата к основному интерфейсу. 1.6.2.4 Настройка состояния быстрого вызова Отрегулируйте M-PRE, короткое нажатие на потенциометр кода, чтобы войти в выбор номера группы данных, поверните кодовый потенциометр, чтобы отрегулировать для группы данных, которая будет просмотрена, затем будут отображаться все параметры группы данных; нажмите потенциометр кода снова, введите функцию управления выводом данных, Переменный код потенциометра может выбрать ВКЛ/ВЫКЛ. Когда он выбран, данные будут обновлены, и исходное выходное состояние будет Обновлено сразу же после того, как данные будут вызваны. При выборе выключения данные будут обновлены немедленно, но не будут выводиться. 1.6.2.5 Настройка состояния выхода загрузки Отрегулируйте S-INI, короткое нажатие потенциометра кодировщика, чтобы войти в настройки. При включении, питание по умолчанию на выходе. При выключении питание по умолчанию определяет выход. 1,7 описание функции 1.7.1 Включение или выключение выходного сигнала Когда кнопка не заблокирована, нажмите кнопку, чтобы включить или выключить выход. 1.7.2 Кнопка блокировки для предотвращения неправильной работы В любом интерфейсе нажмите и удерживайте потенциометр в течение более двух секунд для блокировки кнопки. В то же время, кнопка с правой стороны имеет отметку блокировки. Нажмите и удерживайте потенциометр в течение более двух секунд, чтобы разблокировать кнопку. Панель состояния на правой стороне имеет флаг разблокировки. 1.7.3 для Mo-M9 имеется 10 наборов предустановленных значений. 0-я группа-это предустановленное по умолчанию значение вызова включения питания, и предустановленное значение, вызванное операцией hands-on, перезаписывает данные группы 0th, и автоматически сохранен в 0-ой группе. 1.7.4 Быстрый вызов M1 или M2 данных Группы данных В основном интерфейсе нажмите кнопку «V↑» или «A↓» более чем на две секунды для быстрого вызова заданного значения «M1» или «M2», и правое состояние подает предустановленный номер. 1.7.5 вспоминая указанные данные группы данных В основном интерфейсе, долго нажмите кнопку SET в течение более двух секунд, правое состояние подпустит номер группы данных, поверните потенциометр кода, чтобы настроить на желаемый номер группы данных, короткое нажатие кнопки SET для вызова указанных данных Группы данных.
