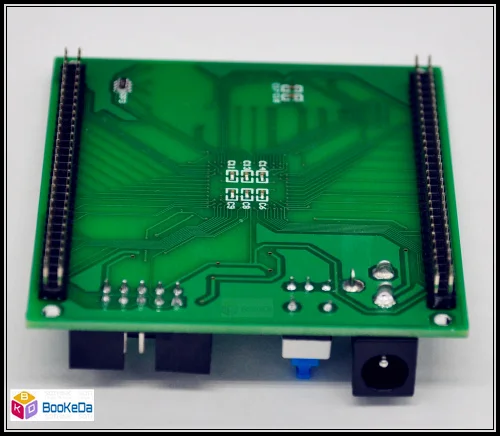

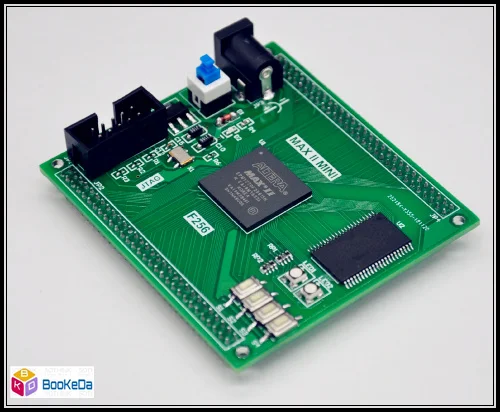

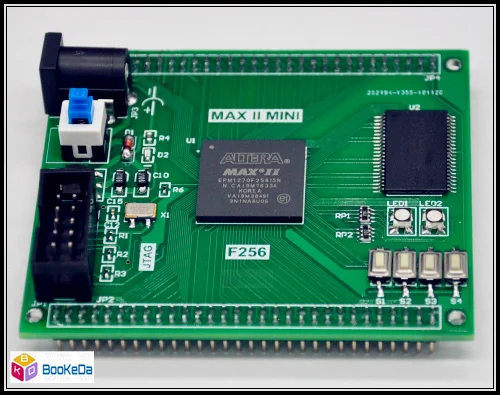

INTEL ALTERA MAX II CPLD EPM2210F256 системная макетная плата SRAM IO104 | Электроника

INTEL ALTERA MAX II CPLD EPM2210F256 системная макетная плата SRAM IO104 | Электроника

Моднявка = ckeditor

Размер: 70*62 мм

1. Система принимает чип серии ALTERA MAX II EPM2210F256; Рабочее напряжение 3,3 В.

Серия Altera MAX® II CPLD-самая низкая мощность и самая низкая стоимость CPLD когда-либо. MAX II CPLD основан на революционной архитектуре с самой низкой мощностью и стоимостью для ввода/вывода любой серии CPLD. В дополнение к низким ценовым особенностям традиционного CPLD дизайна, MAX II CPLD дополнительно улучшает мощность и стоимость преимуществ продуктов высокой плотности, таким образом, вы можете использовать MAX II CPLD для замены высокомощного и недорогого asp и стандартной логики CPLD.

Расширенные функции устройств серии MAX II

Низкое энергопотребление

10-процентную Потребляемая мощность (по сравнению с предыдущего поколения 3,3 v Макс устройства)

Напряжение ядра 1,8 в снижает энергопотребление и повышает надежность.

CPLD промышленная Самая низкая Спецификация в режиме ожидания, значительно увеличенный срок службы батареи.

Автоматическая функция запуска/остановки, CPLD выключен, когда не используется.

Низкая стоимость архитектуры

В четыре раза плотность на половину цены (по сравнению с предыдущим поколение устройств MAX)

По дизайну, основная площадь уменьшена, и стоимость pin за I/O является самой низкой в отрасли.

Высокая производительность

Поддерживает внутренние частоты часов до 300 МГц

Удваивающаяся Производительность (по сравнению с устройствами MAX 3,3-v)

Уникальными характеристиками

Осциллятор платы и флэш-память пользователя

Нет необходимости в отдельном осцилляторе или нелетучей памяти, уменьшая количество чипов.

Возможность программирования системы в реальном времени (ISP)

Второй дизайн можно загрузить, когда устройство работает.

Снижение стоимости удаленного обновления поля

MultiVolt гибкий стержень

В-чип регуляторы напряжения поддержка 3.3-v, 2,5-v и 1,8-v питания

Уменьшите количество источника питания, Упростите дизайн печатной платы.

Параллельная функция макро-погрузчика

Эффективность конфигурации несовместимой флэш-памяти JTAG на плате улучшена

Команда JTAG осуществляется устройством MAX II, что упрощает управление платой.

Возможность ввода/вывода

MultiVolt I/O поддерживает интерфейсы для устройств логического уровня 1.5-v, 1.8-v, 2.5-v и 3,3-v

Триггер Schmidt, программируемый маятник и программируемые возможности драйвера улучшают надежность сигнала

Простой в использовании программное обеспечение

Сетевое программное обеспечение Quartus® II бесплатно Altera поддерживает все CPLDS MAX II, оптимизирует фиксацию pin lock и улучшает производительность.

Новый вариант MAX + PLUS® II «look-and-feel» в Quartus II повышает удобство использования

ПЛИС MAX II CPLD приложений

Устройство MAX II адресует Общие приложения канала управления, в том числе:

Электричество для сортировки

Конфигурация системы

Ввода/вывода

Интерфейс моста

2. SRAM: 256 K 16-bit кэш-память чип на системной плате, который может осуществить чтения и записи данных кэш и т. д.

3. Система принимает метод загрузки JTAG и настраивается со стандартным JTAG интерфейс-Определитель из 10PIN.

4. Внешний вход DC + 5 V используется для питания системы, и стандартный интерфейс питания обычно используется. Определение положительного и отрицательные полюса мощности четко обозначено на положении интерфейса платы. Вся система работает в среде напряжения 3,3 В. Чип-Преобразователь мощности as1117-3.3v используется для преобразования 5 в 3,3 В, и индикатор питания разработан.

5. два полноцветный светодиодный s: система обеспечивает два полноцветный светодиодный s, который может быть подключен через I/O порт для того чтобы унести основные красочные светодиодный эксперимент без добавления каких-либо периферийных устройств цепей.

6. Четыре клавиши: ключи также управляются ввода/вывода и могут использоваться в качестве сброса системы или функций ввода.

7. порт ввода/вывода системы: слив все избыточные Порты ввода/вывода чипа, 104 портов ввода/вывода в общей сложности. используйте стандартный двухрядный 2,0 мм контактный интерфейс.
