Беспроводной Wi Fi модуль с прозрачной передачей совместимый ESP8266/FCC/CE для умной

Беспроводной Wi Fi модуль с прозрачной передачей совместимый ESP8266/FCC/CE для умной

Отгрузочная ведомость:

• При прошивке = 1 шт.Встроенное программное обеспечение для проектора
• T/tПрошивка = 1 шт.Прозрачный передачи прошивки модуль

Обратите внимание:

• По прошивке: Эта прошивка поддерживает только команды для работы модуля.
• Прозрачная прошивка передачи: Эта прошивка настраивает модуль через веб-страницу, аналогично конфигурации маршрутизатора

Введение:

• Основной процессор модуля ESP-M4 использует экономичный чип ESP8285. Чип интегрирует расширенная версия из Tensilica для L106 серии Diamond 32-битный двухъядерный процессор в меньшем посылка с встроенной SRAM. ESP8285 имеет полную сетевую функцию Wi-Fi, которая может использоваться независимо или в качестве раба для других хост MCUs. Когда ESP8285 размещает приложение, оно может быть запущено непосредственно с внешней вспышки. Встроенный кэш помогает повысить производительность системы и оптимизировать систему хранения. Кроме того, ESP8285 может использоваться в качестве адаптера Wi-Fi через SPI/интерфейс SDIO или I2C/UART порт для любого дизайна на основе микроконтроллера.
• Модуль ESP-M4 поддерживает стандартный протокол IEEE 802,11 b/g/n/e/i и полный стек протоколов TCP/IP. Используйте rs, чтобы добавить сетевые возможности к существующим устройствам или создать отдельные сетевые контроллеры.
• Модуль ESP-M4 обеспечивает максимальную практичность по низкой цене, обеспечивая неограниченные возможности для встроенных функций Wi-Fi в другие системы.

Параметры:

Wi-Fi параметры:

• Диапазон частот: 2,4 г-2,5 г (2400 МГц ~ 2483,5 МГц)
• Мощность передачи: 802.11b: + 20 дБм, 802,11 г: + 17 дБм, 802.11n: + 14 дБм
• Чувствительность приема: 802.11b: -91 dbm (11 Мбит/с), 802,11g: -75dbm (54 Мбит/с), 802.11n: -72dbm (MCS7)
• Антенна: PCB Бортовая антенна

Аппаратные средства параметры:

• Процессор: Tensilica L106 32-битный микроконтроллер
• Периферийные устройства: UART / SDIO / SPI / I2C / I2S / IR пульт дистанционного управления; GPIO / ADC / PWM / SPI/12C/12S
• Рабочее напряжение: 2,5 V ~ 3,6 V
• Рабочий ток: средний ток: 80 мА
• Рабочая температура: -40 ° C ~ + 125 ° C
• Температура окружающей среды: -40 ° C ~ + 125 ° C
• Размер упаковки: 16*24*3 мм

Параметры программного обеспечения:

• Режим Wi-Fi: станция/SoftAP + станция
• Механизм безопасности: WPA / WPA2
• Тип шифрования: WEP / TKIP / AES
• Обновление прошивки: загрузка UART/OTA (через сеть)
• Разработка программного обеспечения: не-RTOS/Arduino IDE и т. Д.
• Сетевой протокол: iP4, TCP / UDP / HTTP / FTP / MQTT
• Конфигурация пользователя: AT + набор инструкций/облачный сервер/приложение Android / iOS

Отгрузочная ведомость:

• 1 шт. ESP-M4 модуль

Примечание:

• Модуль подача напряжения 3,3 V DC и сейчас у нас 500mA или больше;
• Wi-Fi модуль IO Максимальный выходной ток составляет 12 мА;

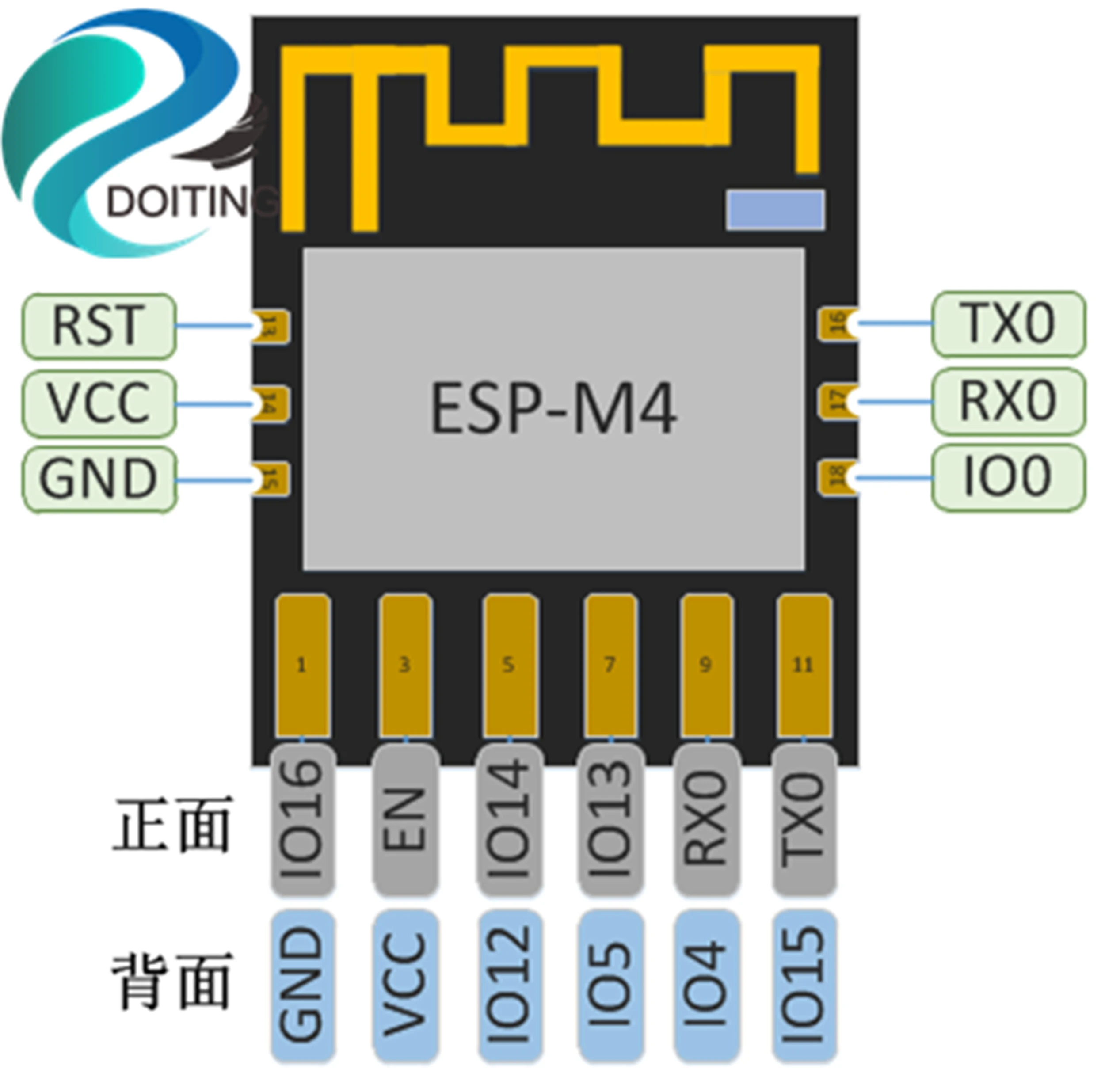

• Wi-Fi модуль NRST pin активен низко; EN enable pin активен высоко;
• Модуль Wi-Fi входит в режим обновления: GPIO0 находится на низком уровне, затем модуль сбрасывается и включается; Модуль Wi-Fi входит в обычный рабочий режим: GPIO0 находится на высоком уровне, И модуль сбрасывается и питается.
• RXD модуля Wi-Fi подключен к TXD внешнего MCU, и TXD модуля Wi-Fi подключен к RXD внешнего MCU.
• Больше документов можно загрузить на wiki.doit.am.
