Автомобильный цифровой анализатор батареи MST 268 с принтером поддержка

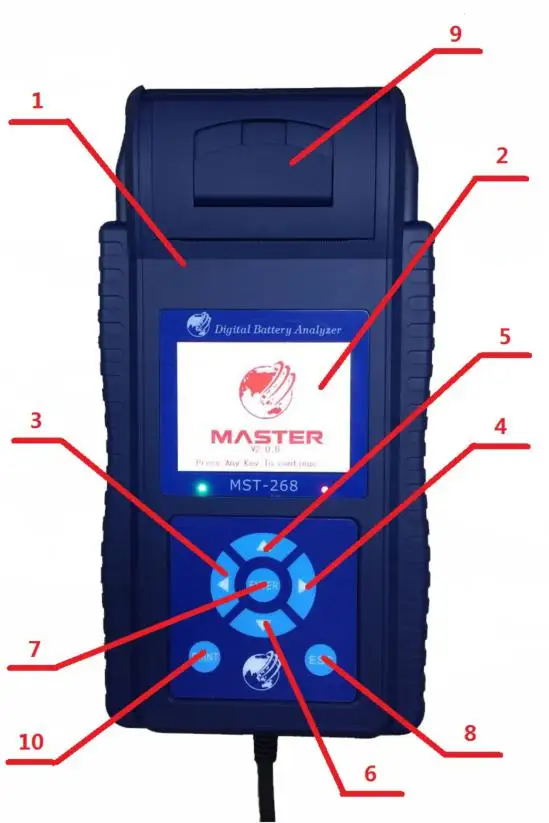

1. Обработка поверхности

1. Цифровой анализатор батареи хост

2. Интерфейс дисплея: с помощью 320*240 цветной ЖК-экран, может отображать различные функции и данные измерений

3. Левая клавиша◀: Переключение страниц или набор данных

4. Правая клавиша▶: Переключение страниц или набор данных

5. Вверх keykey: выбор функции или Настройка данных

6. Клавиша вниз key: выбор функции или Настройка данных

7. (Esc): выйдите из текущей страницы или вернитесь на предыдущий уровень

8. (Введите): Определите параметры или введите следующий уровень

9. Принтер: Используйте бумагу для печати результатов тестирования.
10. (Печать): нажмите кнопку «печать» для входа в интерфейс печати, нажмитеВведите"Ключ для подтверждения печати.

1. Цифровой анализатор батареи хост

2. Интерфейс дисплея: с помощью 320*240 цветной ЖК-экран, может отображать различные функции и данные измерений

3. Левая клавиша◀: Переключение страниц или набор данных

4. Правая клавиша▶: Переключение страниц или набор данных

5. Вверх keykey: выбор функции или Настройка данных

6. Клавиша вниз key: выбор функции или Настройка данных

7. (Esc): выйдите из текущей страницы или вернитесь на предыдущий уровень

8. (Введите): Определите параметры или введите следующий уровень

9. Принтер: Используйте бумагу для печати результатов тестирования.
10. (Печать): нажмите кнопку «печать» для входа в интерфейс печати, нажмитеВведите"Ключ для подтверждения печати.

2. Функция тестирования

A. Батарея Тесты

После нормальной загрузки нажмите любую клавишу, чтобы войти в главное меню, как показано на рисунке 3.1.0.

 Нажмите кнопку "▲ ▼", выберите "1 тест на батарею" нажмите <Enter>, чтобы войти в следующий, если напряжение аккумулятора слишком низкое (менее 11,5 в) будет предложен интерфейс (рис. 3.1.1), нажмите <Enter>, чтобы продолжить измерение, <Esc> ключ, чтобы избежать измерения. Если напряжение батареи является нормальным, он будет перейти непосредственно на экран выбора типа батареи (рис. 3.1.2). На предмет типа батареи, выбирая соответствующий вариант.

 Нажмите клавишу <Enter> для ввода следующего. Введите значение набора спецификаций аккумулятора (рис. 3.1.3).

"▲" Setpoint plus 5

"▼" Setpoint минус 5

"◀"Установить значение минус 100

"▶"Набор значение плюс 100

После установки setpoint нажмите <Enter>, чтобы начать измерение. Будет отображаться после результатов измерительный тест, показанных на рис. 3.1.4

ØЕсли результат теста ниже правого угла интерфейса со значком принтера, нажмите клавишу <Enter>, чтобы напечатать результаты тестирования, вы можете войти результаты тестирования до модели печати, интерфейс показан на рис. 3.1.5. Введите до 16.

Ø"▲ ▼", Чтобы выбрать символ, который вы хотите войти. (Вы можете указать буквы, цифры, есть небольшая часть знака)

Ø"◀▶"Выберите цифры для ввода

ØКогда вы закончите, нажмите <Enter>, чтобы сохранить печать, <Esc> ключ не сохраняет печать. 3.1.6 результат печати, показанный на рис.

ØПримечание:

Ø1. Перед испытанием убедитесь, что двигатель не запускается, все электронные устройства были выключены.

Ø2, после того, как автомобиль работает в течение некоторого времени, не сразу протестирован, потому что напряжение батареи немного выше, чем обычно доступно, открытые фары и т. д. 2-3 минуты, прежде чем они могут правильно проверить.

B. Испытание системы стартера

В основном меню (рис. 3.1.0) Выберите вариант 2 (Тестирование стартовой системы) и нажмите клавишу <Enter> для ввода интерфейса тестирования системы стартера (рис. 3.2.0 ниже).

Предложенный интерфейс отображения для работы. После запуска двигателя ждать около 15 секунд для чтения тестовых данных (минимальное значение напряжения). Для систем 12 В. Если минимальное значение напряжения больше 9,6 в, то запускайте систему нормально. Если менее 9,6 в, показывает, что напряжение батареи слишком низкое, чтобы начать, проверьте, что соответствующая часть точек соединения, линий и стартеров. Если система 24 В, минимальное напряжение 19,2 в устанавливает в качестве справочных рамок.TВ большинстве случаев операции печати результатов могут использоваться результаты тестирования батареи.

C. Тестирование системы зарядки

В основном меню (рис. 3.1.0) Выберите вариант 3 (тестирование системы зарядки), нажмите клавишу <Enter>, чтобы войти в систему зарядки, затем интерфейс операционного запроса (рис. 3.3.0 ниже) появится.

3. Язык поддержка

Доступно на английском, португальский, испанском, французском, немецком, итальянском, русском, японском, турецком, традиционном китайском, И в Корейском стилеВ общей сложности 12Виды на выбор.

3. Фото товара
