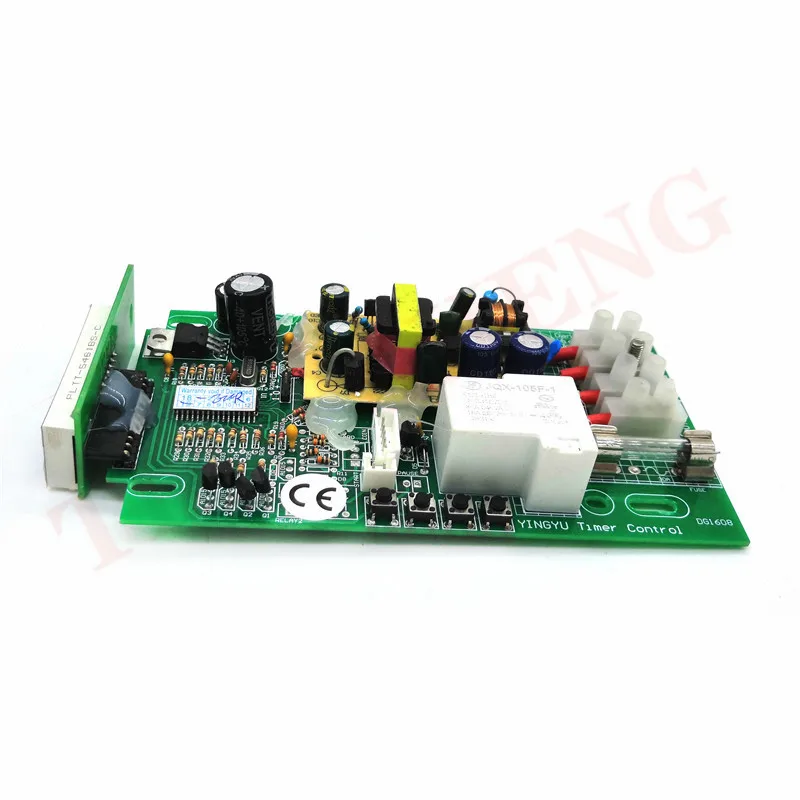

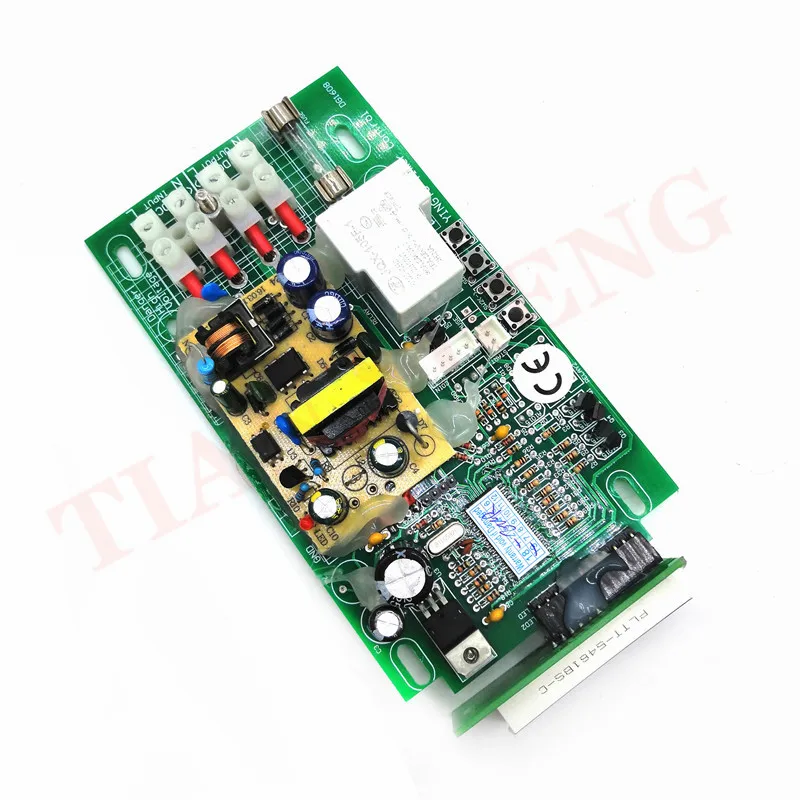

Плата печатной платы с контролем времени 110 В/220 В мультиселектором для монет DG600F

Плата печатной платы с контролем времени 110 В/220 В мультиселектором для монет DG600F

Плата печатной платы с контролем времени 110 В/220 В с мультиселектором для монет DG600F, валидатор для стиральной машины/массажа/торговый автомат

Описание:

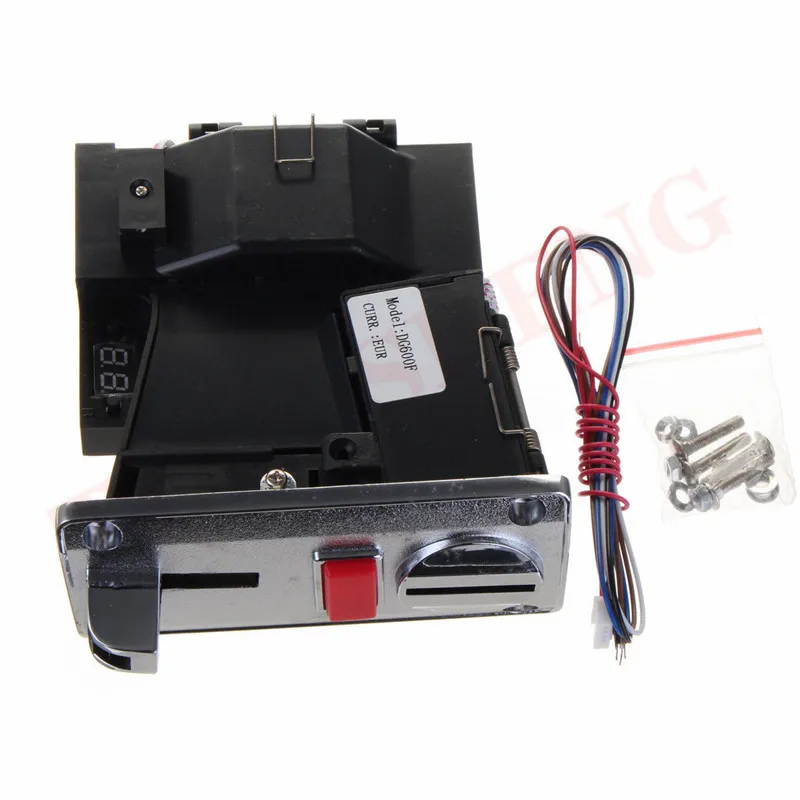

Вы хотите быстро получить деньги от электроники? Почему нужно ограничиться гранью? Этот монетоприемник займет до 6 Различные виды монеты! Независимо от того, строите ли вы свой собственный аркадный шкаф или просто заряжаете вход в ваш дом, этот программируемый монетоприемник позволяет легко монетизировать ваш следующий проект.

Датчики в этом приемнике монет используют толщину, диаметр и время падения монет, чтобы определить их, и они полностью программируются, поэтому вы не ограничены каким-либо определенным типом валюты. Просто нажимать кнопки под и 7-ми сегментный дисплей на стороне устройства, чтобы выбрать монету профиль, вставить кучу монет образцы (или одна и та же, снова и снова) затем укажите значение. После того, как вы запрограммировали профили монет, просто прочтите серийный выход акцептора монет, и он расскажет вам стоимость каждой монеты, как они вставлены. Это определяет эти значения как бинарные байт, и скорость передачи данных выбирается на блоке.

У этого монетника также есть отклонение от монеты, поэтому ваш контроллер может сказать, что монетоприемник не принимает больше монет, а также уведомление (очень громкий). Все, что вам нужно, чтобы получить приемник для монет,-это карман, полный мелочей, 12 В постоянного тока, и где-то для изменения, чтобы упасть после того, как он будет одобрен.

Возможно, вы не разбогатеете свой торговый автомат, но контроль доступа с использованием различных размеров жетонов может быть холодным или даже виртуальным торговым автоматом, где вы можете купить товары MMORPG. Есть тонна крутых проектов с монетами, простоОжиданияЧтобы быть построенным!

Особенности:

• Распознать 6 программируемых групп монет разных номиналов
• Принимает монеты из 17-30,5 мм Диаметр и 1,25-3,2 мм в Толщина
• Последовательный или импульсный выход шириной, с возможностью выбора скорости/скорости передачи данных
• Можно установить, чтобы прекратить прием всех монет
• Промышленный стандартный 10Pin разъем параллельного порта
• Простой 0,1 "на расстоянии 5-контактный последовательный Порты и разъёмы заголовка
• Тянется 50 мА при 12 В постоянного тока в режиме ожидания, 450 мА в момент сбора
• Возможность высвобождения монет в Варне

Несколько монет могут принять следующие монеты:

Монета евро, мексиканское, Индонезийская, ливанский фунт, японская иена, сингапурских долларов и Филиппины осуществляется по сниженной цене песо, ОАЭ, дирхам Fils, тайский бат, грузинский лари,Южнокорейская Вона, U.S. Фунт, перуанский соль, Турецкая Лира, Египетский пиастр, чилийское песо, британский фунт, бразильский реал centavos, бирманский кьят, малайзийский доллар, Бермудский боливарь и так далее.

Руководство пользователя для контроллера таймера ST (V1.05)

ØФункция Инструкция:

1. Ознакомьтесь с инструкцией по порту, пожалуйста, хорошо подключите все нагрузки и линии.

2. Подключение к внешнему питанию,Светодиодный дисплей «0000».

3. Светодиодный депозит монет, отображает общую стоимость.

4. Когда монет достаточно,Через несколько секунд (или нажмите кнопку запуска),Выход

Порт «выход» имеет ток, светодиодный индикатор показывает общее время обслуживания, и на этот раз будет засчитываться., и здесь акцептор монетБудет продолжать получать монеты.

Если нажмите кнопку запускаВ течение 3 секунд, Порт «выход» будет автоматически отключен, остальные

Время будет удалено до 0.

5. Когда время восходит, порт "выход" будет автоматически отключен. Если есть баланс, баланс будет

Автоматически удаляется до 0 через 30 секунд.

ØПрограммирование режимов:

1. Нажмите кнопку SET, чтобы выбрать P1 ~ P8, чтобы запрограммировать параметры.

Нажмите SW1 (add)/SW2 (уменьшить) для регулировки параметров, а затем нажмите SET для перехода к следующей программированию.

Нажмите CLR, чтобы выйти из программирования.

2. Восстановление дефолтного значения

   В тех случаях, когда в режиме ожидания,Светодиодный дисплей «0000»,Нажмите и SW1, и CLR в течение 2 секунд, он отображает PP

   Затем восстановит дефолтированное значение.

(Значение по умолчанию: время службы устройства-1 минуты 0 секунды, мини-зарядка-1 сигнал)

3. Программирование времени службы блока P1 и P2 (значение по умолчанию-1 минуты 0 секунды)

3,1 Пресс Комплект кнопку, чтобы выбрать P1, светодиодный дисплеи P1.

3,2 нажмите SW1 (Добавить)/SW2 (уменьшить), чтобы отрегулировать секунду, 0 ~ 59 секунд доступна.

3,3 Пресс комплект вступают в минуту программирования P2.

3,4 Пресс SW1 (добавить)/SW2 (Уменьшите), чтобы отрегулировать минуту, 0 ~ 120 минут доступен.

Е. Г. : Когда программируется 30 в P1and 01 в P2, это означает, что время обслуживания составляет 1 минуту и 30 секунд после того, как вы получите достаточное количество.

4. Мини-программирование заряда P3 (дефолтированное значение-01)

4,1 нажмите кнопку Set, чтобы выбрать P3, светодиодный дисплей P3.

4,2 нажмите SW1 (Добавить)/SW2 (уменьшить) для регулировки заряда, 1 ~ 200 доступна.

4,3 нажмите «SET», чтобы перейти к следующей программированию.

Е. Г. : Когда есть Программирование 010 в P3, это означает, что выход порта не будет выводить ток до

Депозит 10 единиц монет, по максимуму.

5. Полная проверка стоимости P4

5,1 нажмите кнопку Set, чтобы выбрать P4, светодиодный дисплей P4/

5,2 Пресс SW1, светодиодный отображает первые 3 знака после запятой объема, питания в течение 2 секунд позже он отображает последние 4 знака после запятой.

Е. Г. : Когда светодиодный дисплей отображает 020, затем 0500, это означает, что общая стоимость составляет 200500 единиц.

6. Полное удаление значения P5

6,1 Пресс Комплект кнопку, чтобы выбрать P5, светодиодный дисплеи P5.

7. Время работы при программировании P6 (значение по умолчанию-5 секунд)

7,1 нажмите кнопку Set, чтобы выбрать P6, светодиодный дисплей P6.

7,2 нажмите SW1(add)/SW2 (уменьшить), чтобы отрегулировать время службы,Доступно 0-30 секунд.

Е. Г. : Когда есть Программирование 05 в P6, это означает, что выходной порт «выход» автоматически имеет ток 5 секунд позже после того, как депозит достаточно монет, когда вы не нажимаете кнопку запуска.

8.LМонеты imit, дефолт опционально (дефолт-0000, означает, что ограничений нет)

  81.PНажмите, чтобы выбрать, светодиодный дисплей p7.

  82.PАдрес SW1, чтобы выбрать «лимит», светодиодный дисплей 0001; Нажмите SW2, чтобы выбрать «без ограничений», светодиодный

Отображает 0000.

  8Образования легкой пены. 3PКнопка CLR для выхода.

Е. Г. : Когда в P7 есть Программирование 0001, это означает, что после депозита достаточно монет и порта.

«Выход» начинает электричивать, монетоприемник будет запрещать прием монет.

Когда в P7 есть Программирование 0000, это означает, что после депозита достаточно монет и порта

  «Выход» начинает электричивать, акцептор монет продолжит получать монеты.

9. Варианты выходных сигналов импульса или байта (дефолт-это выход байта)

9,1 нажмите кнопку SET, чтобы выбрать, светодиодный дисплей P8.

9,2 Пресс SW1 для того чтобы выбрать, 0000 означает байт выход; 0001 означает импульсный выход.

ØПорты Инструкция:

«Вход»: входное напряжение, оно основано на рабочем напряжении нагрузок; Макс. AC250V, макс. 10A.

L подключается к жимому проводу, N подключается к нейтральному проводу.

«Выход»: выходное напряжение, макс. 10 А. L подключается к жимому проводу, N подключается к нейтральному проводу.

«Ac220в»: подключается к «входу», может выводить напряжение на внешний трансформатор.

"AC9V":Подача рабочего напряжения на материнскую плату.

Входное напряжение: 9 в перем. Тока или 12 в пост. Тока Ток на входе: >600 мА

«Стартер»: Подключите к кнопке «Пуск».

«Монета»: подключается к приемчику монет.

Порт «монета» принимает сигнал байта (2400bps , E,8,1)

1: (12 В) выход DC12V

Pin2: (сигнал) сигнал приема монет, выход сигнала

Pin3: GND (0 В)

Pin4: без подключения

Pin5: (ингибитор) Линейный выход управления

Когда выбирается выход байта как режим приема сигнала,Скорость передачи данных: 2400bps E, 8,

1 (даже, 8 бит данных, 1 стоп-бит).

При выборе импульсного выхода в качестве режима приема сигнала:

Формат импульсного сигнала, который принимает монетоприемник: Низкий уровень заряда, действителен,

25 мс <низкий уровень электроэнергии, пульс длится до 100 мс.

Монетоприемник должен быть в положении N.O., рекомендуем выбрать 45 мс в качестве ширины импульса.

6,2 Пресс SW1 кнопку в течение 2 секунд, то стоимость будет осуществляться поверх самых старых deleted до 0

Посылка включает в себя:

1 * Мульти монетоприемник
