Номинальное напряжение: 220 В переменного тока 50 Гц/60 Гц

Потребляемая мощность: <3 Вт

Напряжение питания: AC140V ~ 320V

Когда ток напряжения в норме, изделие автоматически переподключится.

Диапазон утечки: 10 ~ 99 мА (регулируется) (по умолчанию 30 мА)Время реагирования на утечку: ≤ 0,1 с

Диапазон перенапряжения: Переменный ток 250 ~ 300 В (регулируется)(По умолчанию 270 В)Время отклика от перенапряжения: ≤ 0,1 с

Диапазон низкого напряжения: AC150 ~ 190 в (регулируется)(По умолчанию 170 в)Время отклика низкого напряжения: ≤ 0,1 с

Диапазон перегрузки по току: 1 ~ 63a (регулируется)(По умолчанию 40 А)Время отклика от перегрузки по току: ≤ 0,1 с

Ток короткого замыкания: ≥ 31ln время отклика от короткого замыкания: ≤ 0,1 с

Погрешность тока, напряжения и тока утечки в реальном времени: ≤ 5%

1. Назначение

Предназначено для цепи переменного тока 50 Гц/60 Гц с максимальным номинальным током 63 а для защиты его и используемого оборудования от перенапряжения, низкого напряжения, перенапряжения тока, утечки, молнии, И т. д.

Применим к такому электрооборудованию, как базовые станции связи, ретрансляторы, видеонаблюдение, безопасность города, кабельное телевидение, цифровое телевидение, сетевые переключатели, оптические приемопередатчики, метеорологические телеметрические станции, станции сейсмического обнаружения в различных условиях.

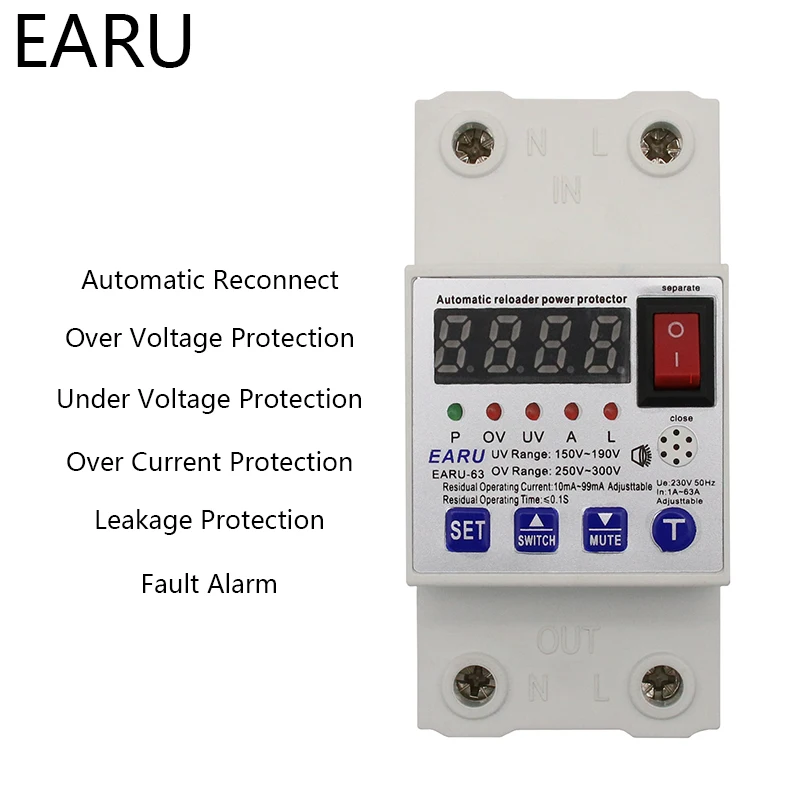

1. Особенности

Обнаружение перед закрытием: автоматический переключатель защиты от повторной потери мощности контролирует цепь и не закроется при возникновении каких-либо перенапряжений, утечек, перегрузки по току и других сбоев.

Защита от перенапряжения: Когда напряжение между проводом под напряжением и ничтожным проводом входного терминала превышает заданное значение, он отключит переключатель для защиты.

Защита от низкого напряжения: Когда напряжение между проводом под напряжением и ничтожным проводом входного терминала меньше заданного значения, он отключит переключатель для защиты.

Защита от перегрузки по току: когда фактический ток больше или равен в 1,15 раз номинальному току в течение 3 секунд, он отключит переключатель для защиты.

Защита от утечки: когда ток утечки превышает заданное значение или происходит поражение электрическим током, автоматический переключатель повторной потери будет отключен в течение 0,1 секунд для обеспечения личной безопасности.

Автоматическое отключение при выключении питания: выключатель будет автоматически отключен при выключении цепи и будет автоматически перезапущен после обнаружения нормального источника питания.

Интеллектуальная идентификация утечки: автоматически определяет перед закрытием, является ли напряжение нормальным, а нейтральная линия хорошо соединена и никогда не закрывается в случае каких-либо сбоев.

Автоматическая повторная потеря: Автоматическая повторная потеря после определенного интервала времени, если произошла вышеуказанная ошибка.

Автоматическое сохранение информации о срабатывании: Автоматическое сохранение такой информации о срабатывании, как время срабатывания, тип срабатывания (причина), напряжение, ток и ток утечки для анализа сбоя.

3. Основные технические параметры

Номинальное напряжение: 220 В переменного тока 50 Гц/60 Гц

Потребляемая мощность: <3 Вт

Напряжение питания: AC150V ~ 300V

Диапазон утечки: 10 ~ 99 мА время отклика утечки: ≤ 0,1 с

Диапазон перенапряжения: переменный ток 250 ~ 300 в время отклика перенапряжения: ≤ 0,1 с

Диапазон низкого напряжения: AC150 ~ 190 в время отклика низкого напряжения: ≤ 0,1 с

Диапазон перегрузки по току: 1 ~ 63a Время отклика от перегрузки по току: ≤ 0,1 с

Ток короткого замыкания: ≥ 31ln время отклика короткого замыкания: ≤ 0,1 с

Погрешность тока, напряжения и тока утечки в реальном времени: ≤ 5%

Макс. Записи об ошибках: 999

Условия работы:

Температура хранения: -20 ° ~ 55 ° Температура хранения: -45 ° ~ 80 °

Влажность: ≤ 95% Rh Атмосферное давление: 70 кПа ~ 106 кПа

Объем: 106x92x70 мм

Проводка: вам не нужно подключать к GND, если у вас нет GND

Примечание 1: Этот переключатель не может использоваться как главный выключатель. Установите миниатюрный автоматический выключатель в качестве устройства короткого замыкания при перегрузке перед выключателем.

Примечание 2: Отрегулируйте ток после установки.

Примечание 3: Этот продукт разработан без функции изоляции. Отключите передний выключатель перед ремонтом цепи.
