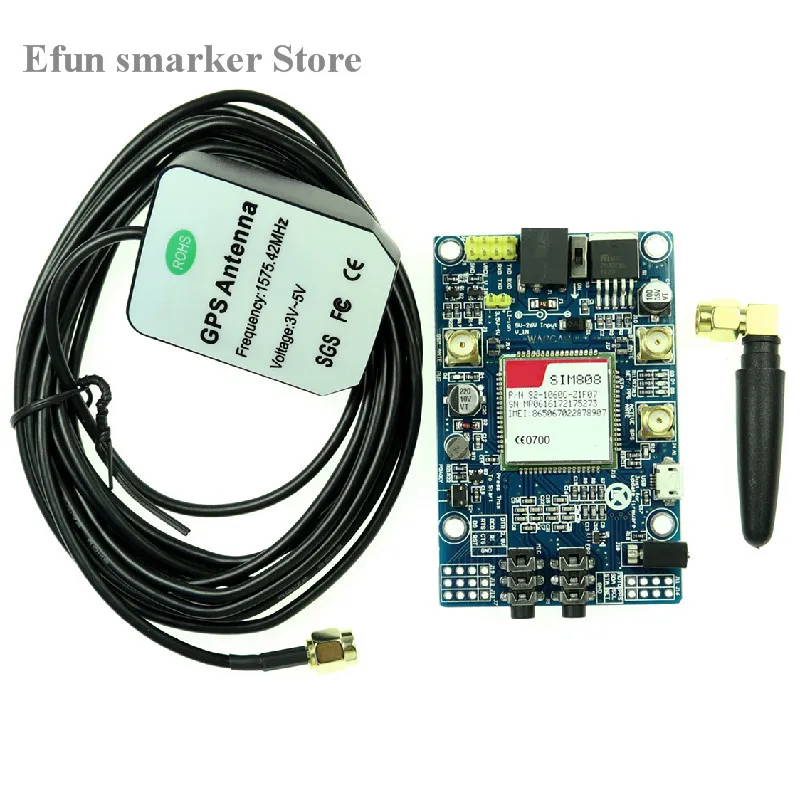

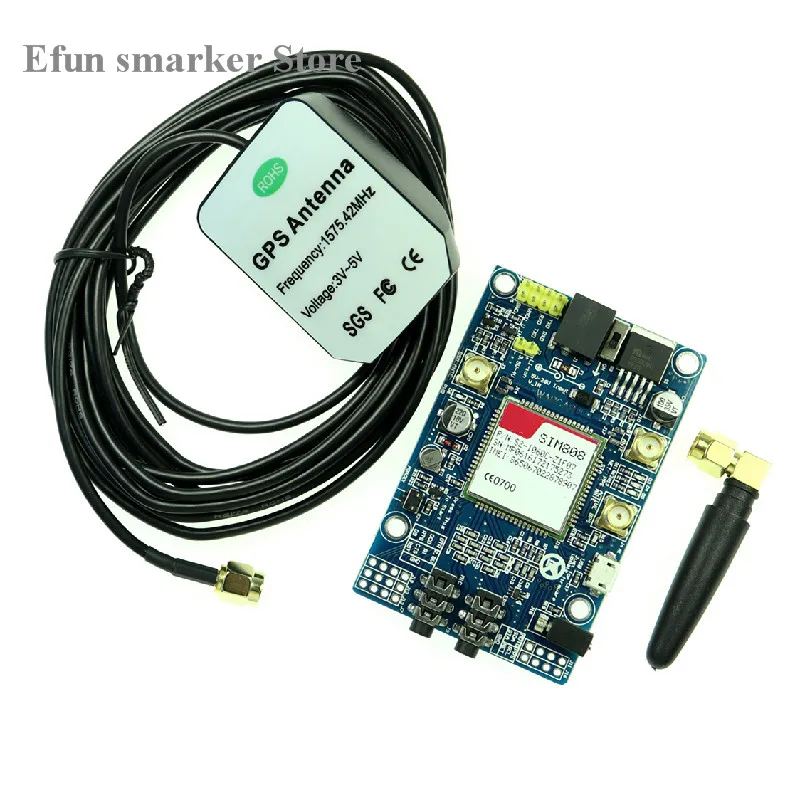

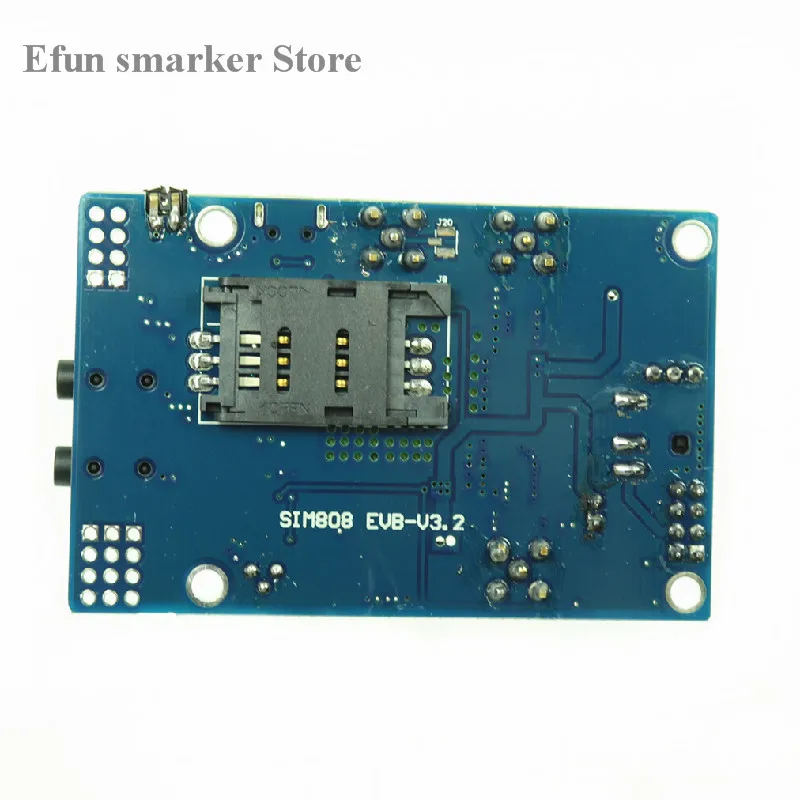

SIM808 модуль GSM GPRS GPS макетная плата IPX SMA с антенной для Arduino Raspberry Pi Поддержка 2G 3G 4G

SIM808 модуль GSM GPRS GPS макетная плата IPX SMA с антенной для Arduino Raspberry Pi Поддержка 2G 3G 4G

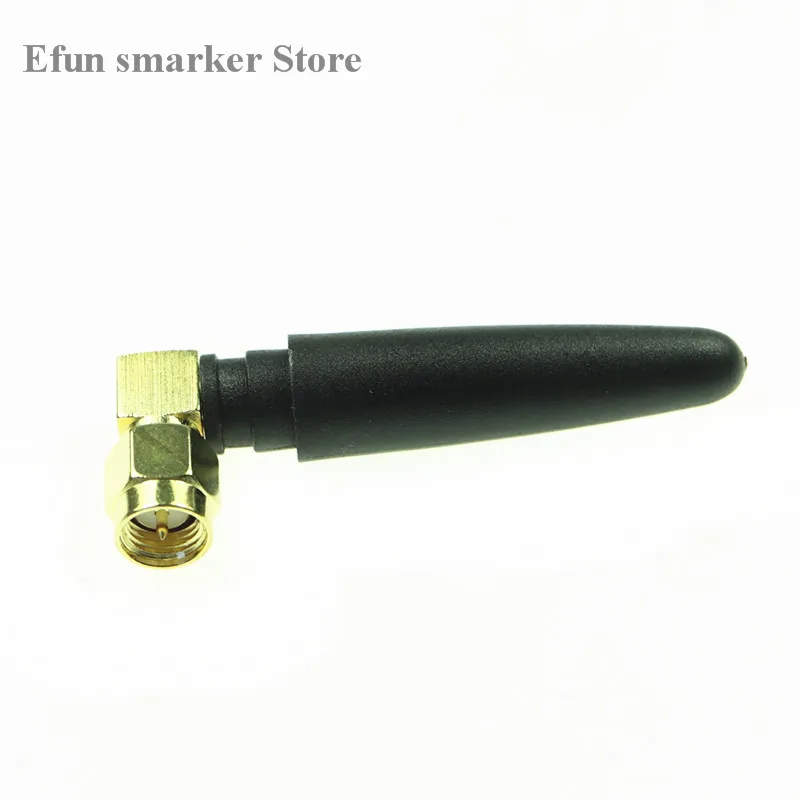

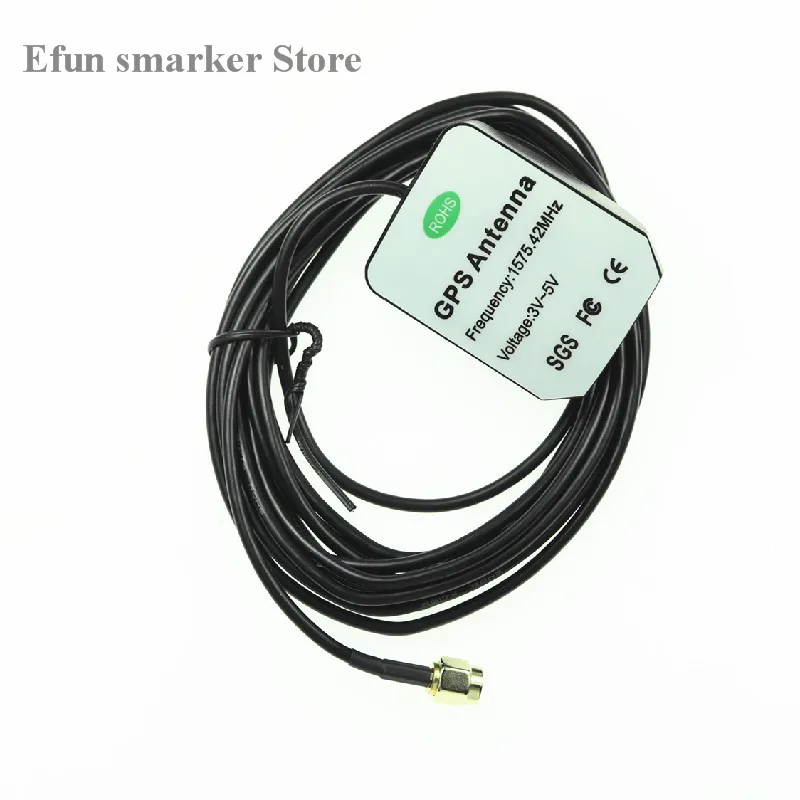

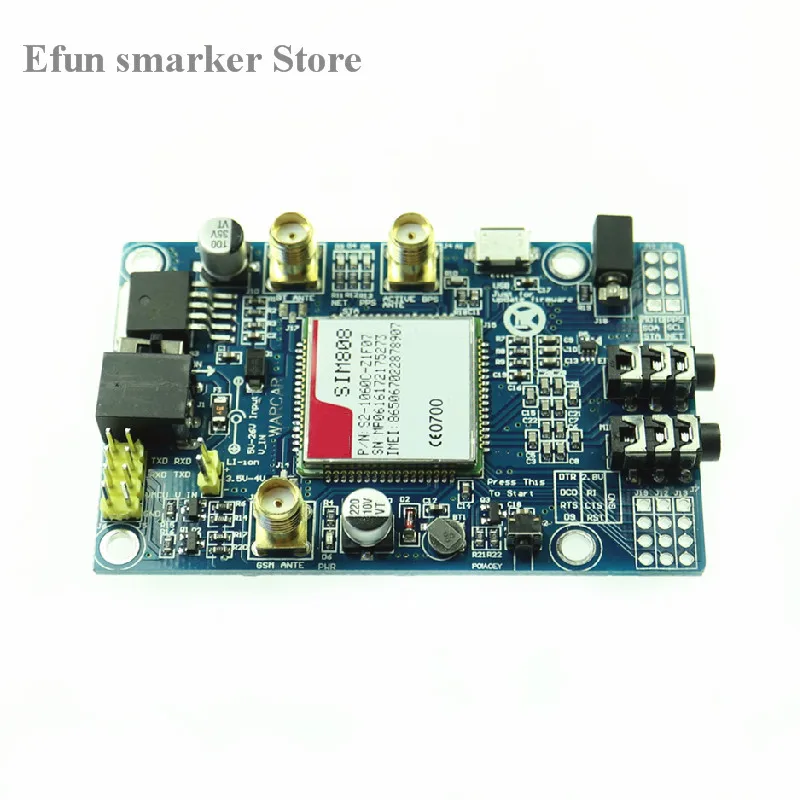

SIM808 модуль GSM GPRS GPS макетная плата IPX SMA с GPS антенной для Raspberry Pi Поддержка 2G 3G 4G SIM карта Описание: 1. Три интерфейса ввода питания: интерфейс DC044 и V_IN и интерфейс литиевой батареи. Обратите внимание, что: диапазон DC044 и входное напряжение V_IN составляет 5 - 26 в, при использовании 5 В в качестве питания убедитесь, что источник питания может обеспечить ток 2A. Диапазон напряжения литиевой батареи Входная мощность 3,5-4,2 В. 2. Переключатель: используется для открытия/закрытия входного источника питания для модуля. При использовании, пожалуйста, подтвердите переключение переключателя в открытое состояние (рядом с внутренней панелью). 3. SMA Антенный интерфейс: есть GSM Антенный интерфейс, GPS антенный интерфейс на борту и BT Антенный интерфейс. 4. Кнопка запуска: когда плата включена, светодиодный светильник (PWR) включится. После долгого нажатия (около 2 секунд) на этой кнопке, остальные три светодиода будут светильник. И один из них начинает мигать; Это означает, что SIM808 начинает работать сейчас. Когда блок питания, GSM и GPS антенна и sim-карта подключены к модулю правильно, светодиодный индикатор будет мигать медленно (3 секунды de 1 Второй светильник), это означает, что модуль зарегистрирован в сети, и вы можете позвонить или сделать что-то еще. 5. Последовательный интерфейс TTL: интерфейс уровня TTL. Обратите внимание, что: штырь VMCU используется для управления высоким уровнем UART TTL, чтобы реализовать соответствие между 1,25 V/3,3 V /5V системами. Например, если вы хотите использовать 51 MCU для управления этой платой, штырь VMCU должен быть подключен к DC5V. И если используется MCU STM32, штырь VMCU должен быть подключен к DC3.3V. Контакты RXD-это RXD SIM808, а контакты TXD-TXD SIM808. Штырь V_IN может подключать питание, функция этого штыря имеет ту же функцию DC044. 6. Интерфейс USB: Этот интерфейс используется только для обновления прошивки модуля SIM808.   Описание операции: 1. Подготовка: Экран SIM808 Адаптер DC9V USB-TTL модуль или другие инструменты. Программное обеспечение для ПК 2. Аппаратные конфигурации 2,1 Подключите USB-TTL к интерфейсу UART   USB-TTL SIM808 TXD RXD RXD TXD GND   2,2 вставьте действительную sim-карту в держатель sim-карты. 2,3 Подключите антенну GPS и GSM антенну к плате Подключите адаптер питания к интерфейсу DC044 2,4 изменение переключателя 2,6 нажмите кнопку POWKEY в течение 2 секунд, модуль SIM808 будет работать, а остальные 3 светодиода будут светильник.
