Характеристики

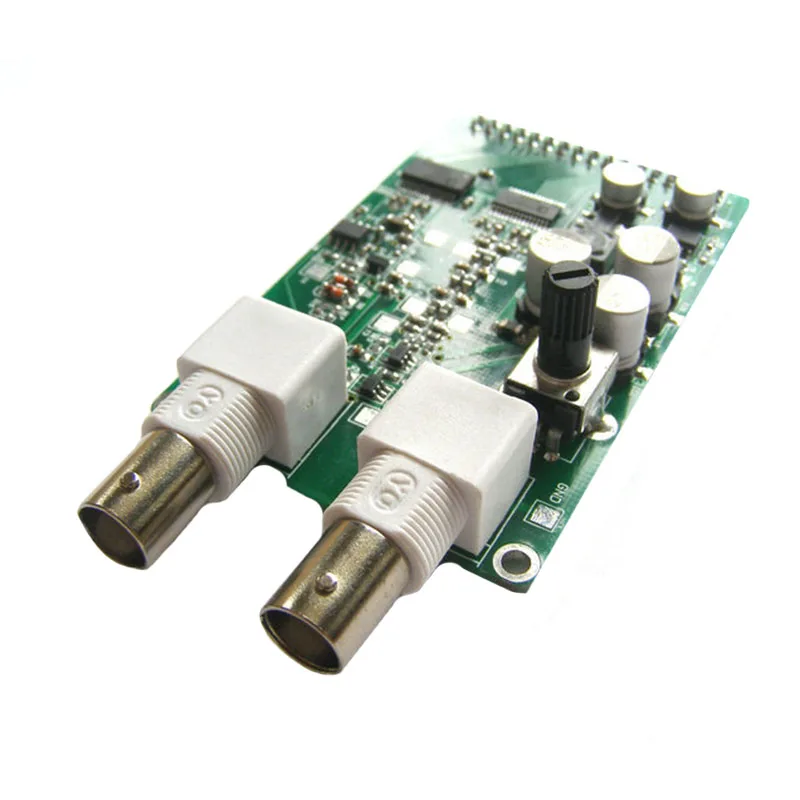

8 битный высокоскоростной модуль AD/DA источник сигнала макетная плата FPGA 25MSPS DA 32M
История изменения цены
*Текущая стоимость 2 468,23 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Apr-04-2026 | 2937.56 руб. | 3084.86 руб. | 3010.5 руб. |
| Mar-04-2026 | 2912.4 руб. | 3058.58 руб. | 2985 руб. |
| Feb-04-2026 | 2443.9 руб. | 2565.24 руб. | 2504 руб. |
| Jan-04-2026 | 2863.89 руб. | 3006.64 руб. | 2934.5 руб. |
| Dec-04-2025 | 2493.73 руб. | 2618.76 руб. | 2555.5 руб. |
| Nov-04-2025 | 2814.40 руб. | 2955.94 руб. | 2884.5 руб. |
| Oct-04-2025 | 2789.82 руб. | 2928.18 руб. | 2858.5 руб. |
| Sep-04-2025 | 2764.12 руб. | 2902.82 руб. | 2833 руб. |
| Aug-04-2025 | 2739.93 руб. | 2876.4 руб. | 2807.5 руб. |
Описание товара
Высокая Скорость 8 бит AD/DA модуль сбора данных источника сигнала FPGA развитию 25msps DA модуль 32 м AD Модуль
Описание:
Параметры:- Чип DA: AD9708, 8 бит, максимальная частота дискретизации 125MSPS.
- AD чип: AD9280, 8 бит, максимальная частота дискретизации-32MSPS.
Посылка включает в себя:

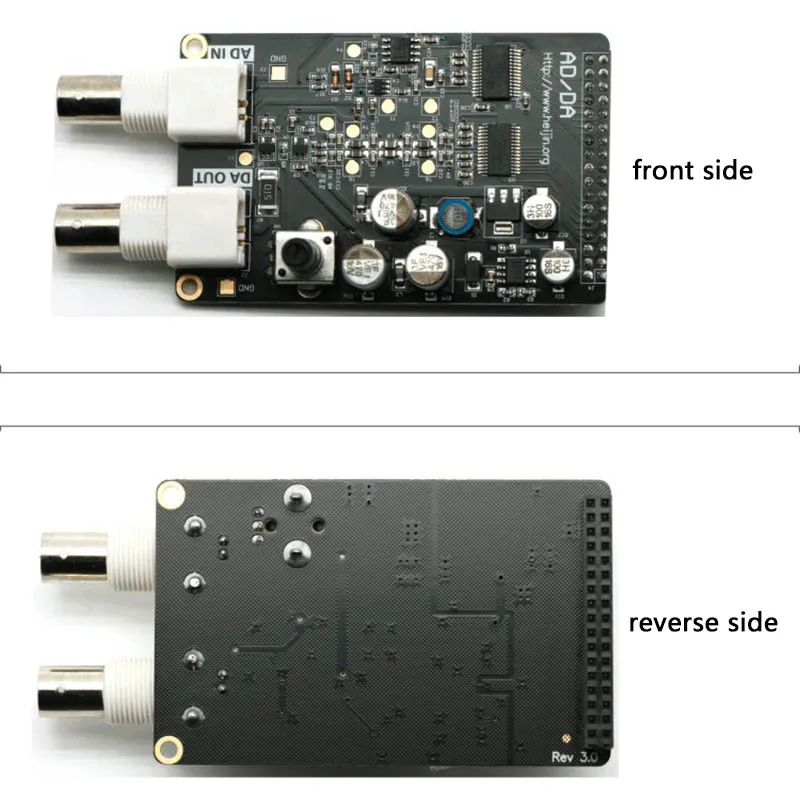

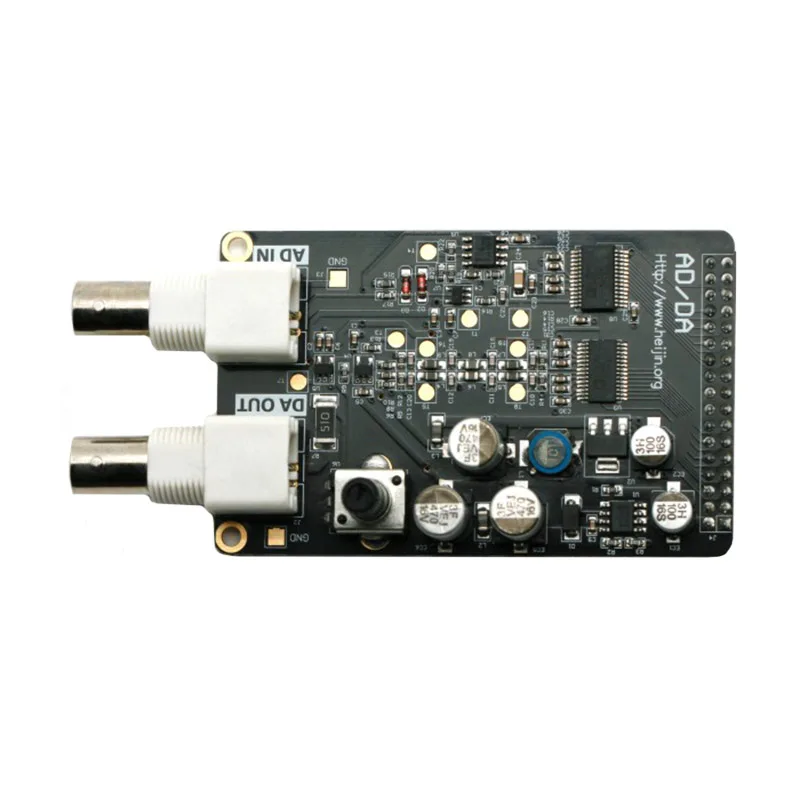

1 * высокоскоростной AD/DA модуль

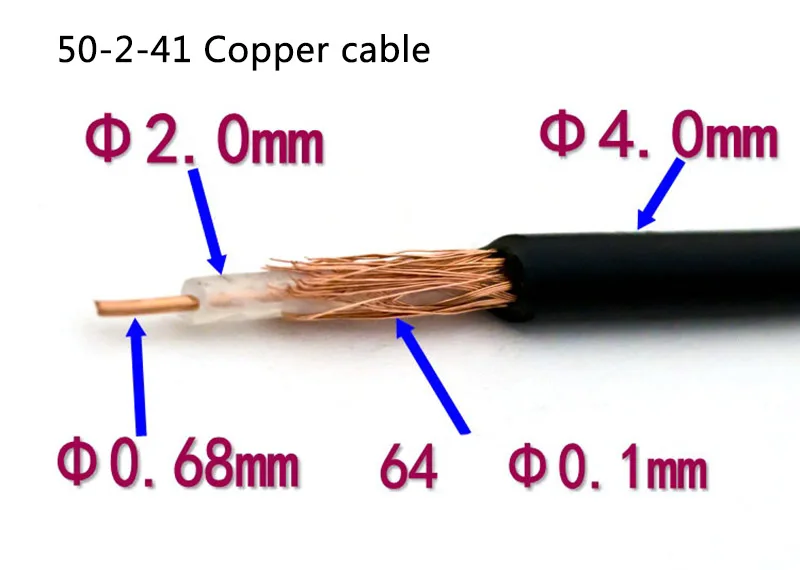

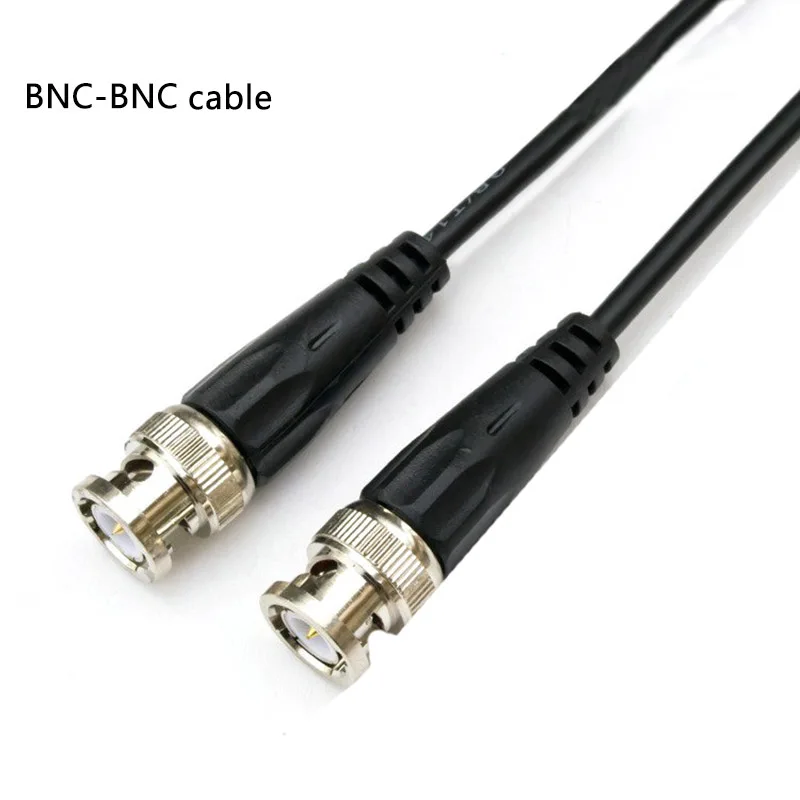

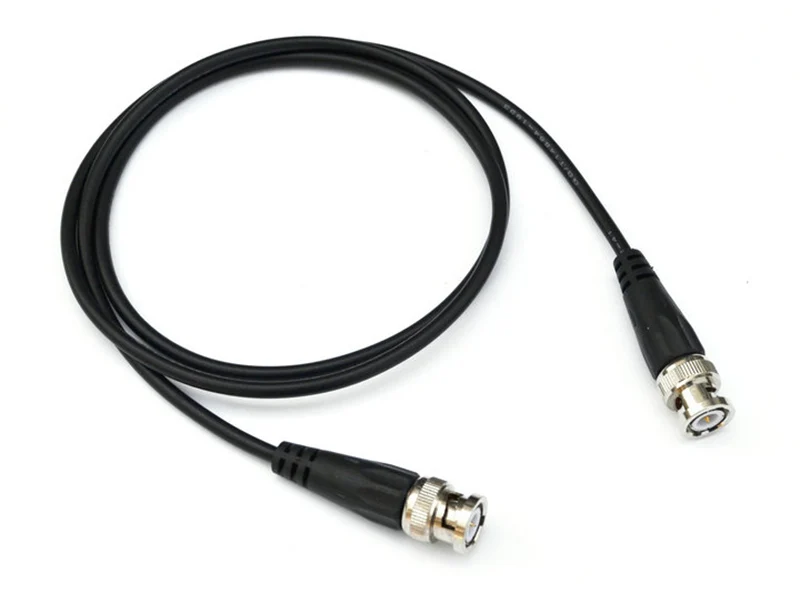

1 * кабель BNC-BNC

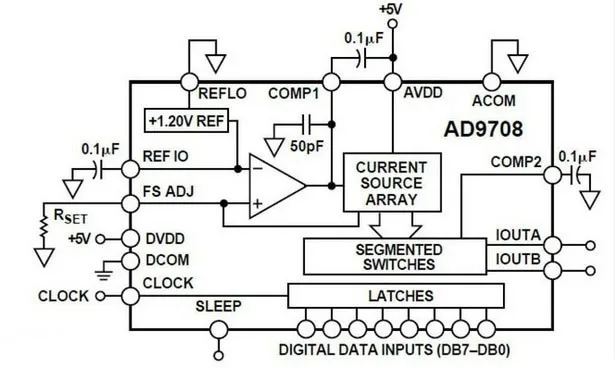

Внутренняя структура чипграфа, как показано ниже:
После дифференциального выхода чипа AD9708 для предотвращения помех, подключенного в цепи 7-С цельюR Bathurst Фильтр низких частот, полоса пропускания 40 МГц, частотная характеристика, как показано ниже:
Параметры фильтра, как показано ниже:
После фильтров мы используем 2 штуки высокопроизводительного операционного усилителя полосы пропускания 145 мГц AD8056, реализуем разность вариационного однократного состава, регулировку амплитуды и другие функции, так что вся производительность схемы была улучшена в максимальной степени. Регулирование диапазона, использует потенциометр 5K, диапазон выходного конца-5V ~ 5V (10Vpp).

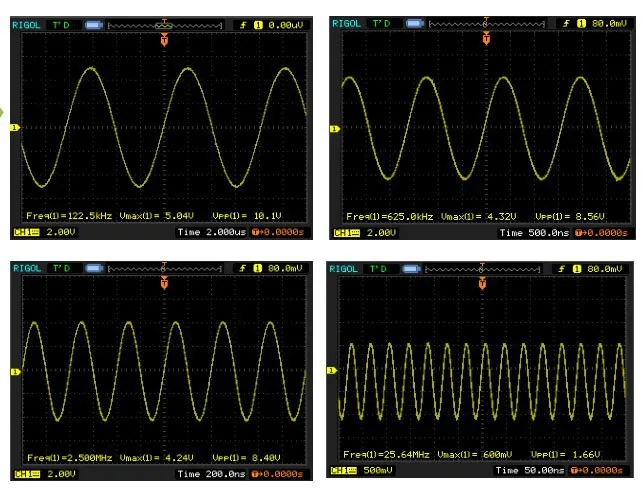

Отображение сигнала:
Аналого-цифровой преобразователь (AD) цепи:

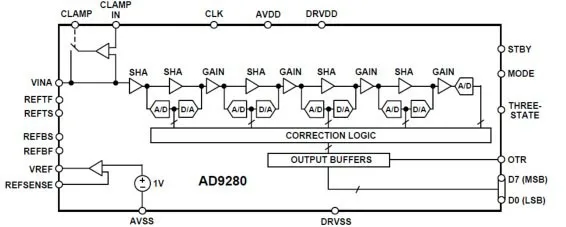

Рекламная схема состоит из высокоскоростного AD-чипа, Затухание Замыкание и сигнала Входной интерфейс Форма. Высокая скорость AD Чип Мы используем 8 Разработанный AD компании, Максимальная частота дискретизации 32MSPS. AD9280 чип. Внутренняя структура, как показано ниже:
Согласно следующей конфигурации, мы Набор Диапазон входного напряжения AD: 0 В ~ 2 в:
Перед входом сигнала в AD чип, мы используем кусок чипа AD8056 для построения схемы затухания, диапазон входного сигнала интерфейса-5 В ~ + 5 В (10Vpp). Затухание после, диапазон ввода для удовлетворения входного диапазона AD чипа
(0 ~ 2 в). Формула преобразования выглядит следующим образом:
Когда входной сигнал Vin = 5 (V) , вход сигнала в Vad = 2 AD (V);
Когда входной сигнал Vin =-5 (V), вход сигнала в Vad = 0 AD (V);

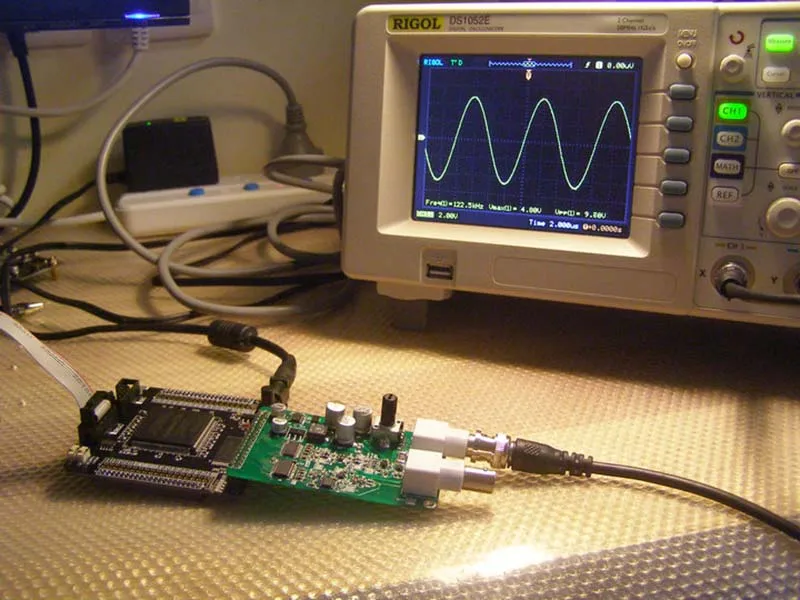

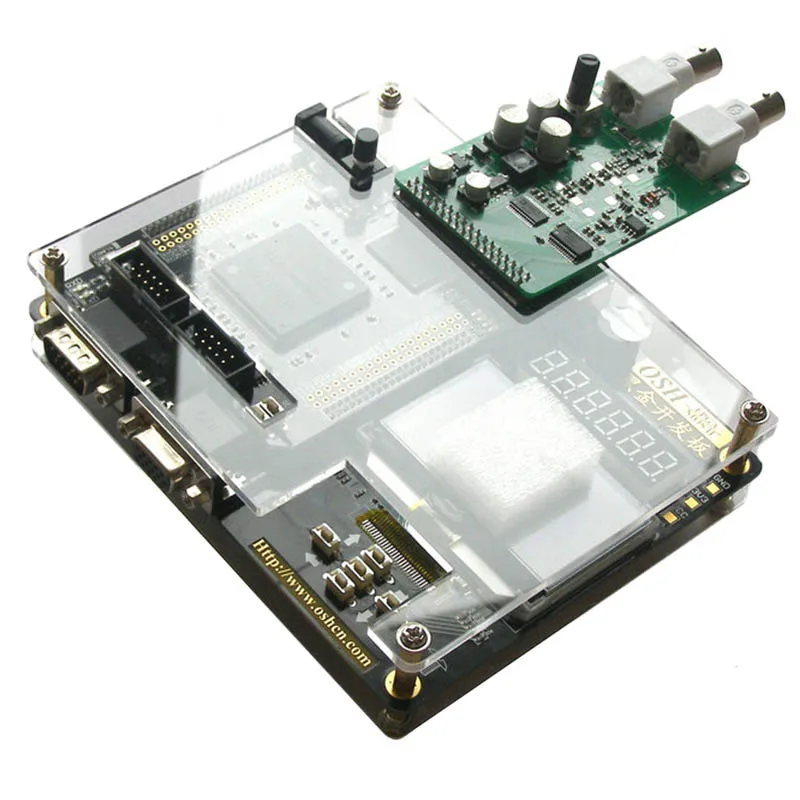

DIY эксперимент:
