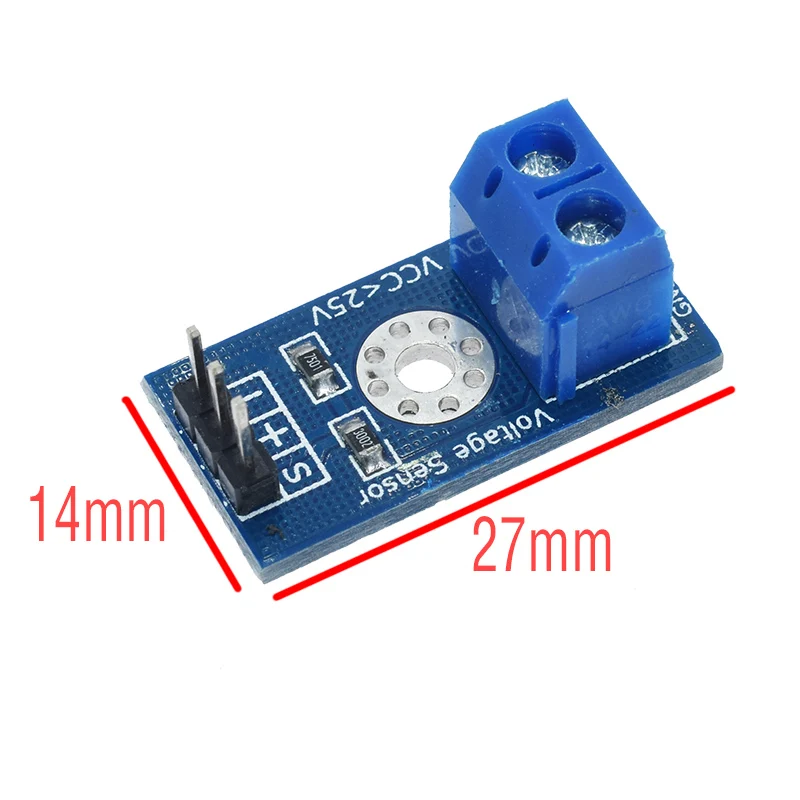

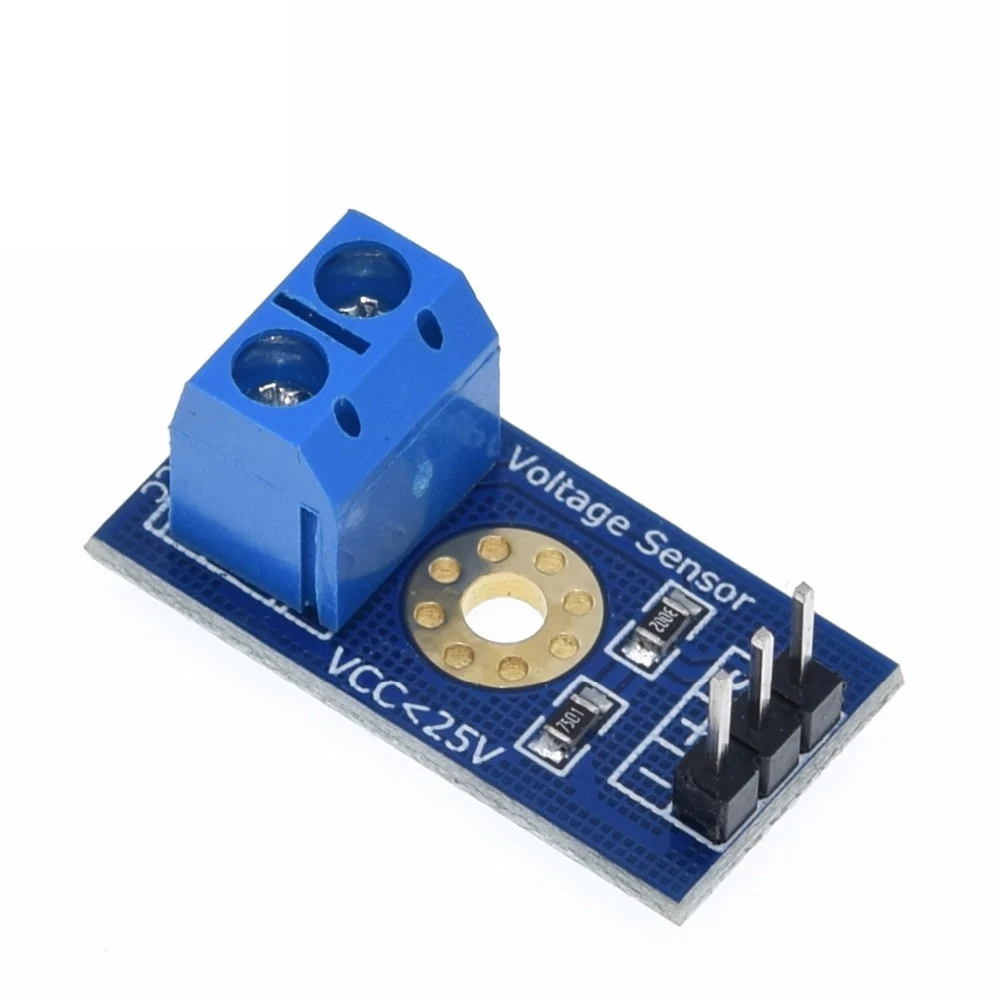

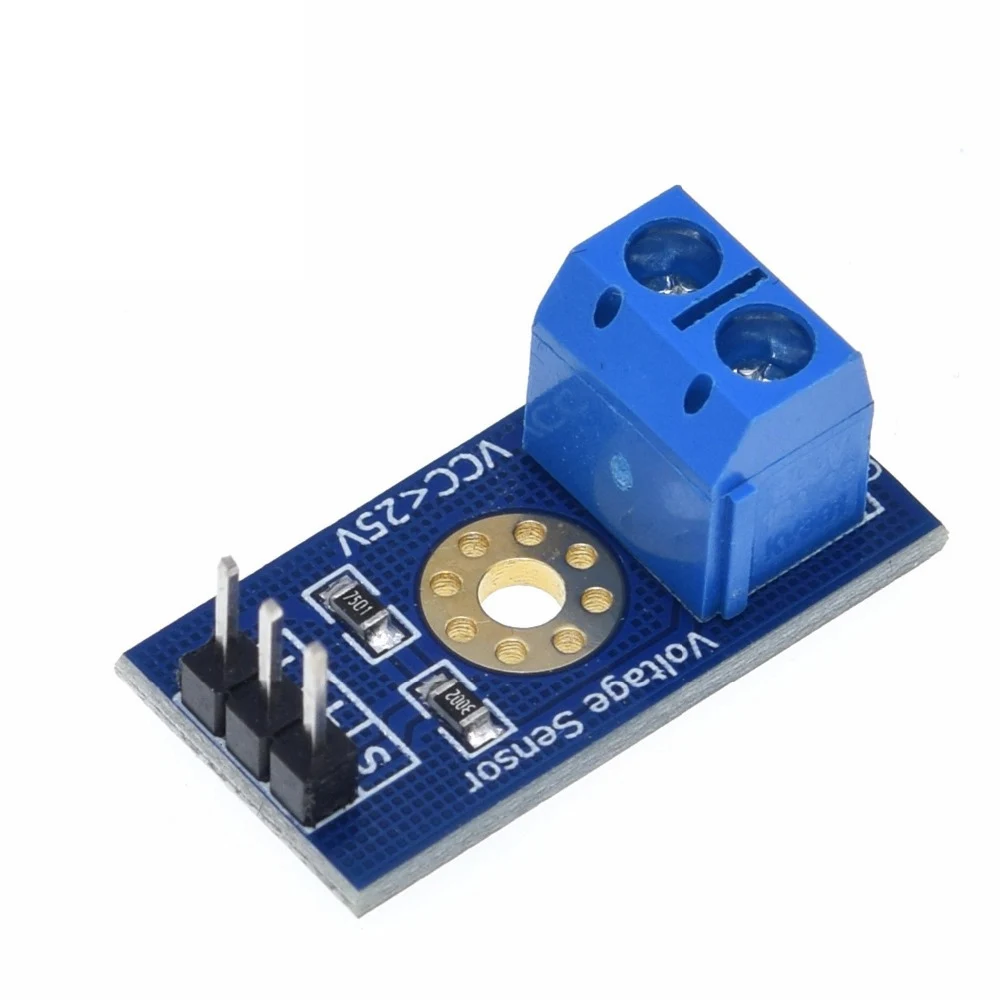

Стандартный модуль датчика напряжения тестовые электронные кирпичи для робота

Стандартный модуль датчика напряжения тестовые электронные кирпичи для робота

Введение:
Этот модуль основан на принципе резистивного делителя, что делает входное напряжение терминала интерфейса уменьшенным в 5 раз, аналоговое входное напряжение rduino до 5 В, затем входное напряжение напряжения модуль обнаружения не может быть больше, чем 5V × 5 =, алюминиевая крышка, 25В (в том случае, если используется 3,3 V системы Входное напряжение не может превышать 3.3Vx5 = 16,5 V). Потому что чипы rduino AVR используются в 10 AD, поэтому разрешение аналогового модуля составляет 0,00489 в (5 В/1023), таким образом, модуль обнаружения напряжения определяет Минимальное входное напряжение 0,00489 в × 5 = 0,02445 в.

Параметр:
Диапазон входного напряжения: DC0-25V
Диапазон обнаружения напряжения: DC0.02445V-25V
Аналоговое напряжение Разрешение: 0,00489 в
Проводка:
Входной разъем постоянного тока:

Положительный терминал, подключенный к VCC,
Отрицательный подключенный toGND
Выходной интерфейс:
"+"-Это 5/3,3 V,
"-" Затем GND,
"S" A rduino подключен к AD pin
Код:
# Включая

Int val11;
Int val2;

Настройка пустоты ()
{
PinMode (LED1, выход);
Серийный. Старт (9600);
Серия. println("Emartee.Com");
Серия. println("напряжение:");
Серия. Печать ("V");
}
Пустая петля ()
{
Температура поплавка;
Val11 = analogRead(1);
Температура = val11/4,092;
Val11 =(int) температура;/
Val2 = (val11 % 100)/10);
Серийный. println(val2);
Задержка (1000);
}
