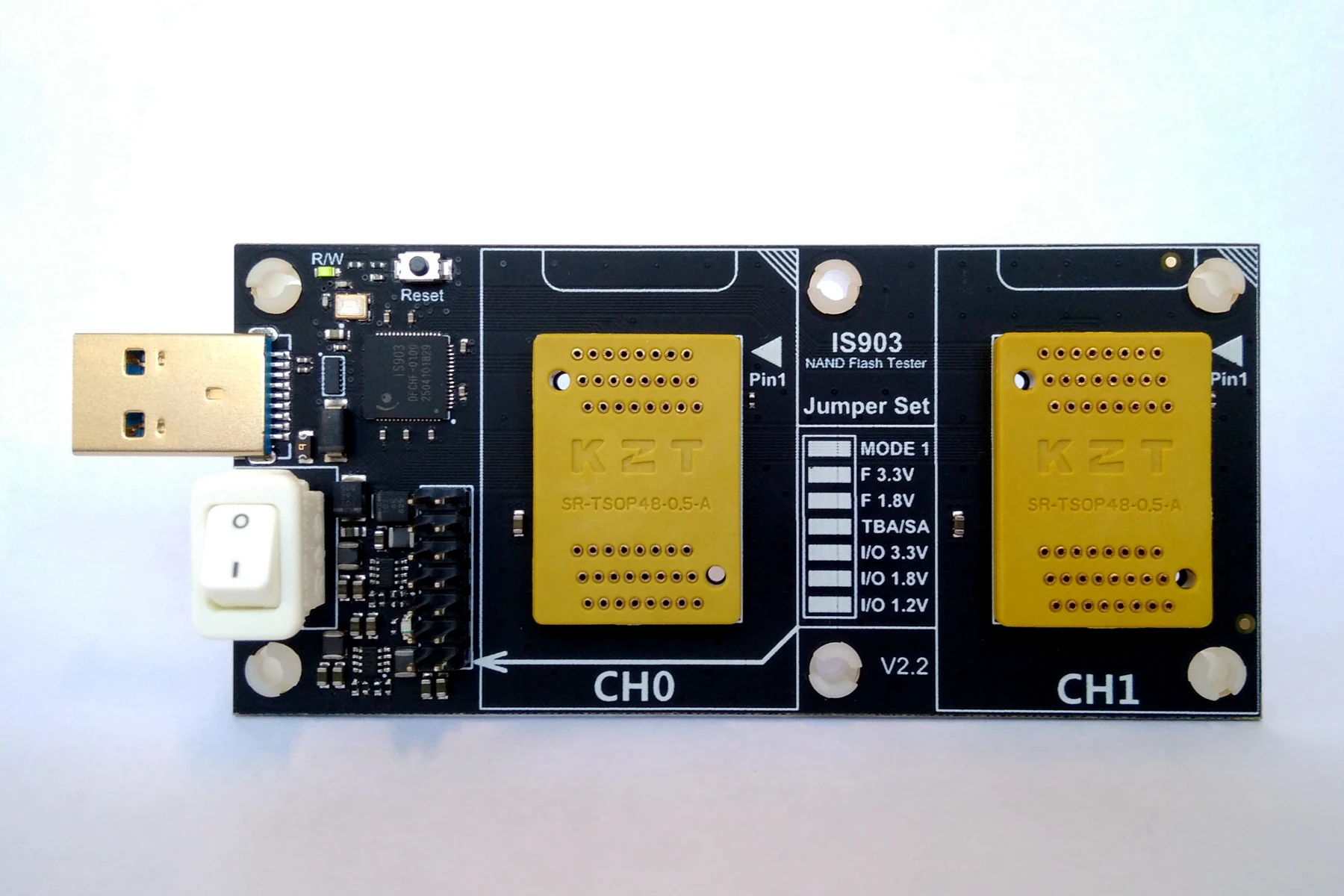

Основное управление тестовой рамы: IS903

Интерфейс: USB 3,0

Количество основных каналов управления: 2, может работать в одном канале

Поддержка тестового стенда: 4 + 4CE, может поддерживать один кусок 8CE через адаптерную пластину

Поддержка напряжения питания вспышки (VCC): 3,3 В, 1,8 в

Поддерживаемое входное напряжение вспышки (VCCQ): 3,3 В, 1,8 в, 1,2 в

Примечание:

1. Эта пустая стойка/тестовая стойка имеет только тест флэш-памяти, пустые и массовые производственные функции!

Не имеет функции флэш-чтения, программирования! Не может использоваться для восстановления данных NAND.

Тестовая стойка anguo 6989 и IS902 больше не может удовлетворить постоянно меняющиеся потребности флэш-теста.

Специально для новой поддержки Flash и DDR, anguo 6989 и IS902 более не являются достаточными.

Характеристики продукта:

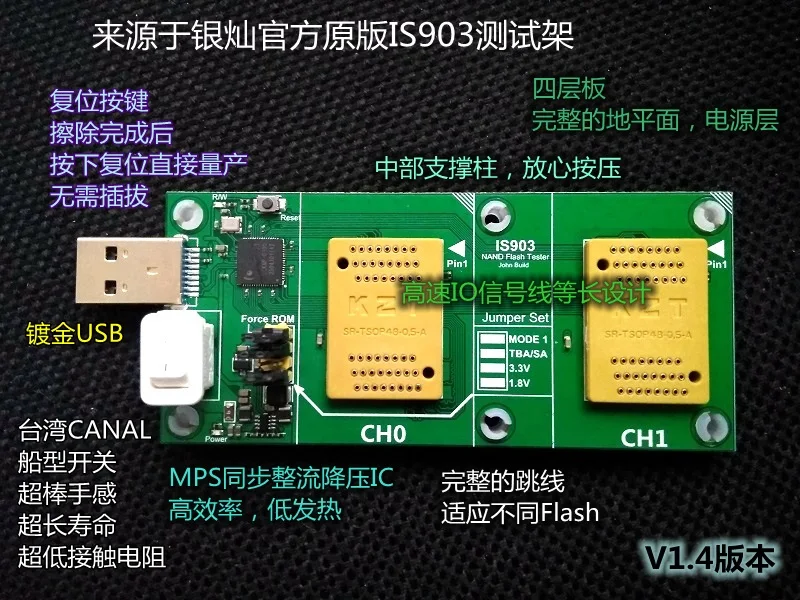

• IS903 основной контроль, быстрая скорость, поддержка большего количества моделей, в соответствии с обновлением прошивки, может поддерживать обновленную модель.
• Он имеет вставную Клеммную плату TSOP48, в дополнение к стандартной упаковке TSOP48, может использоваться через передающую плату для LGA52, LGA60 и BGA100, BGA108, BGA132, BGA136, BGA152, BGA272, BGA316 упаковки.
• Полная система питания 3,3 В, 1,8 в и 1,2 в снабжена синхронным понижающим питанием с более высоким током, более высокой эффективностью и более низким тепловыделением, чтобы адаптироваться к супер-большому энергопотреблению случаев, таких как мульти-чип CE и мульти-die.

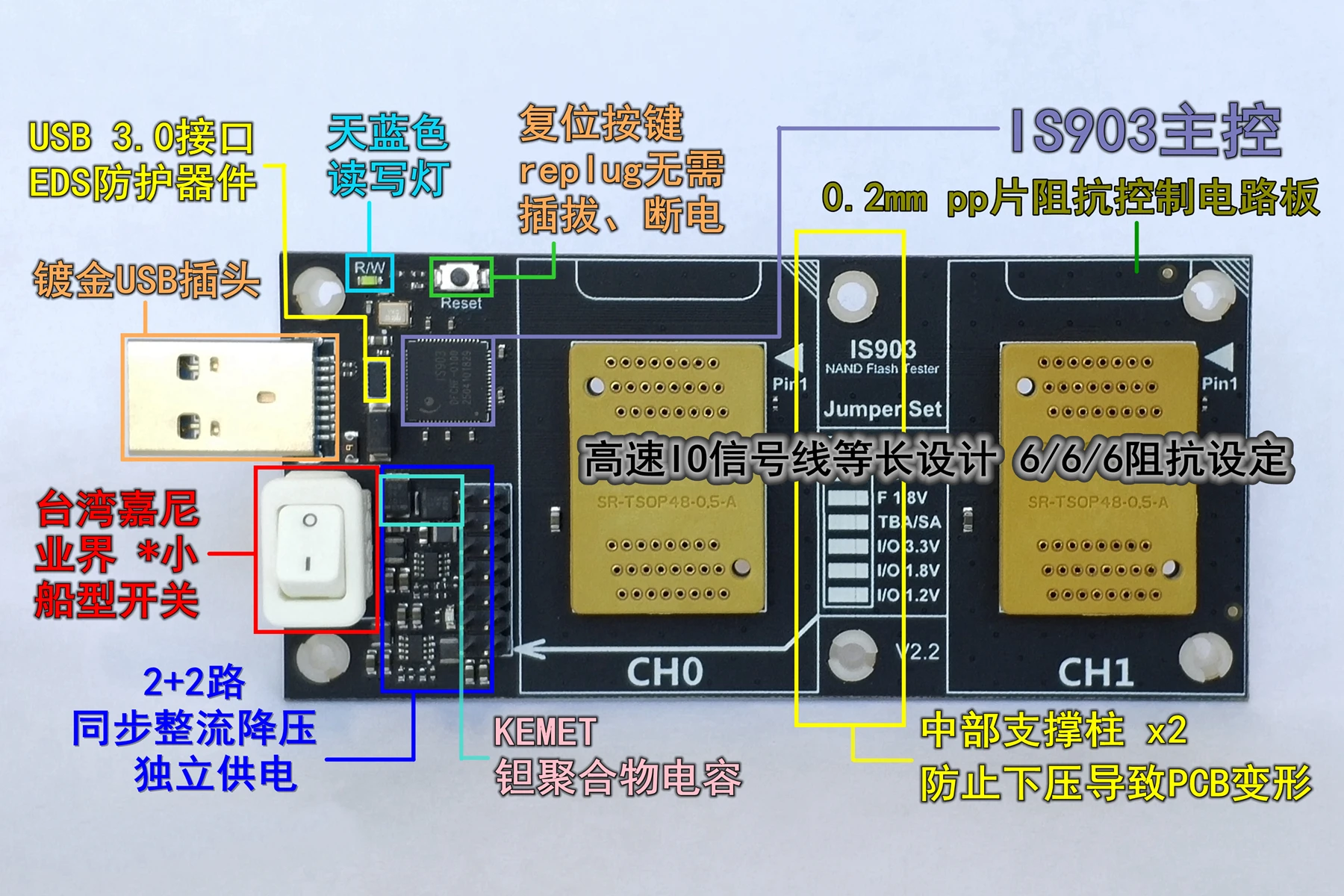

• Четырехслойная конструкция цепи, полная наземная плоскость и силовой слой, Предварительный расчет и определение импеданса, полная маршрутизация сигнала, двухканальный высокоскоростной сигнал IO дизайн линии, стремление к максимальной скорости и стабильности.
• Полная ссылка на серебро может официальный тестовый дизайн стойки, схема в большой степени не уменьшается.

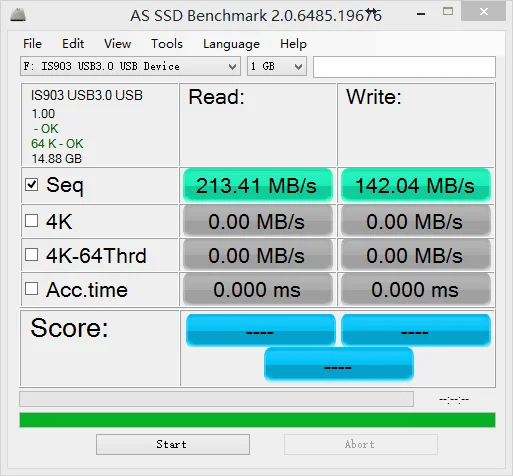

Ниже приведен тестовый блок и поддерживающая арматура BGA, используемая клиентом для тестирования одночиповой скорости Toshiba 7S2:

Высокоскоростная сигнальная линия изометрический дизайн делает стабильность значительно улучшена, с твердым креплением полностью не нужно беспокоиться о из-за проблем с проводкой платы или проблем с контактами влияет на тест на lap, даже может использоваться в качестве u-диска.


Параметры продукта:

Структурные параметры:

Внешние размеры: 11,5 см * 4,6 см * 3 см (включая разъем USB 3,0, компоненты и высоту колонки)

Размер печатной платы: 10 см * 4,6 см (без разъема USB 3,0)

Вес: около 30 г

Электрические параметры:

Интерфейс: USB 3,0 мужской стандарт, доступ к стандартному USB 3,0 Женский

Потребляемая мощность: 5V@1.0A (макс)

Мощность бортового источника питания:

Источник питания вспышки: 3,3 В @ 1,8 мА (макс.) или в @ мА (макс.)

Емкость дополнительного источника питания: 3,3 В @ 1,2 ма (макс.) и в @ мА (макс.)

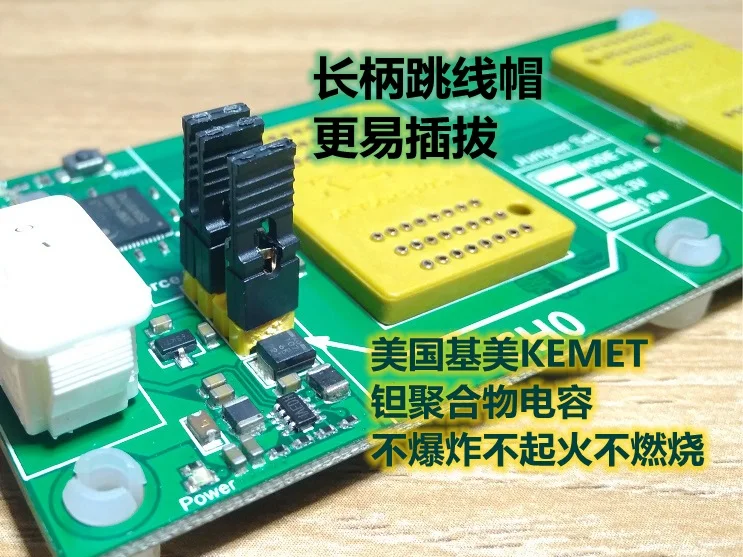

Джемпер Описание:

Режим 1 (rom)-перемычка короткого подключения. Когда сбой прошивки или другие причины не могут определить флэш-память, отключите крышку перемычки перед зарядкой и диск распознавания силы.

TSB/SA-это уникальная Перемычка источника питания серии Toggle в TSOP48 посылка, которая должна быть вставлена при использовании Toshiba, sandie и других частиц серии Toggle. Серия Intel/Micron отключена для предотвращения короткого замыкания.

Перемычка F 3,3 В и F 1,8 в, перемычка напряжения питания вспышки, выбор напряжения 3,3 В и 1,8 в, подходит для различных вспышек, по мере необходимости.

I/O 3,3 В, I/O 1,8 в и I/O 1,2 в перемычка, flash IO (VCCQ) Перемычка напряжения, три варианта напряжения для различных флеш-накопителей, по мере необходимости.

Для чипов BGA перемычку TSB/SA можно оставить без внимания.

Описание ключевого переключателя:

Сброс: Главная Кнопка сброса.

Переключатель типа корабля: главный выключатель питания.

Описание ошибки: (следующие ошибки не повлияют на обычное использование теста, пожалуйста, не стесняйтесь сделать обход)

После оплавительной сварки и пакетной обработки, ручной ремонт сварки требуется на более позднем этапе из-за виртуальной сварки или других причин, и некоторые пластиковые детали могут быть расплавлены при высокой температуре, что немного влияет на внешний вид и полностью не влияет на функцию.

Отгрузочная ведомость:

1. Печатная плата тестового стенда-шт., за исключением TSOP48, BGA и других сидений, как показано на основном рисунке
